카메라 렌즈로 유입되는 불편한 잡광 방지와 ND 필터 그중에서 특히 그라데이션 사각 필터(4*4", 4*5") 등을 사용하는 데 있어서 '매트 박스'는 꽤 유용하지만, 크고, 무겁고, 투박한 그리고 부담스러운 모양새는 취미 수준에서 잡다한 일상의 영상을 촬영하는 처지로는 좀처럼 활용하기 쉽지 않았다. 대부분 이런저런 편의를 위해 장만한 장비가 늘어날수록 구매 직후에 한두 번 장착해보지만, 점차 부피와 휴대할 수 있는 중량에 대한 압박이 커지고, 본래의 편리보다는 그 전에 챙겨나갈 수고스러움에 한구석에서 덩그렇게 자리만 차지하기 일수였다.

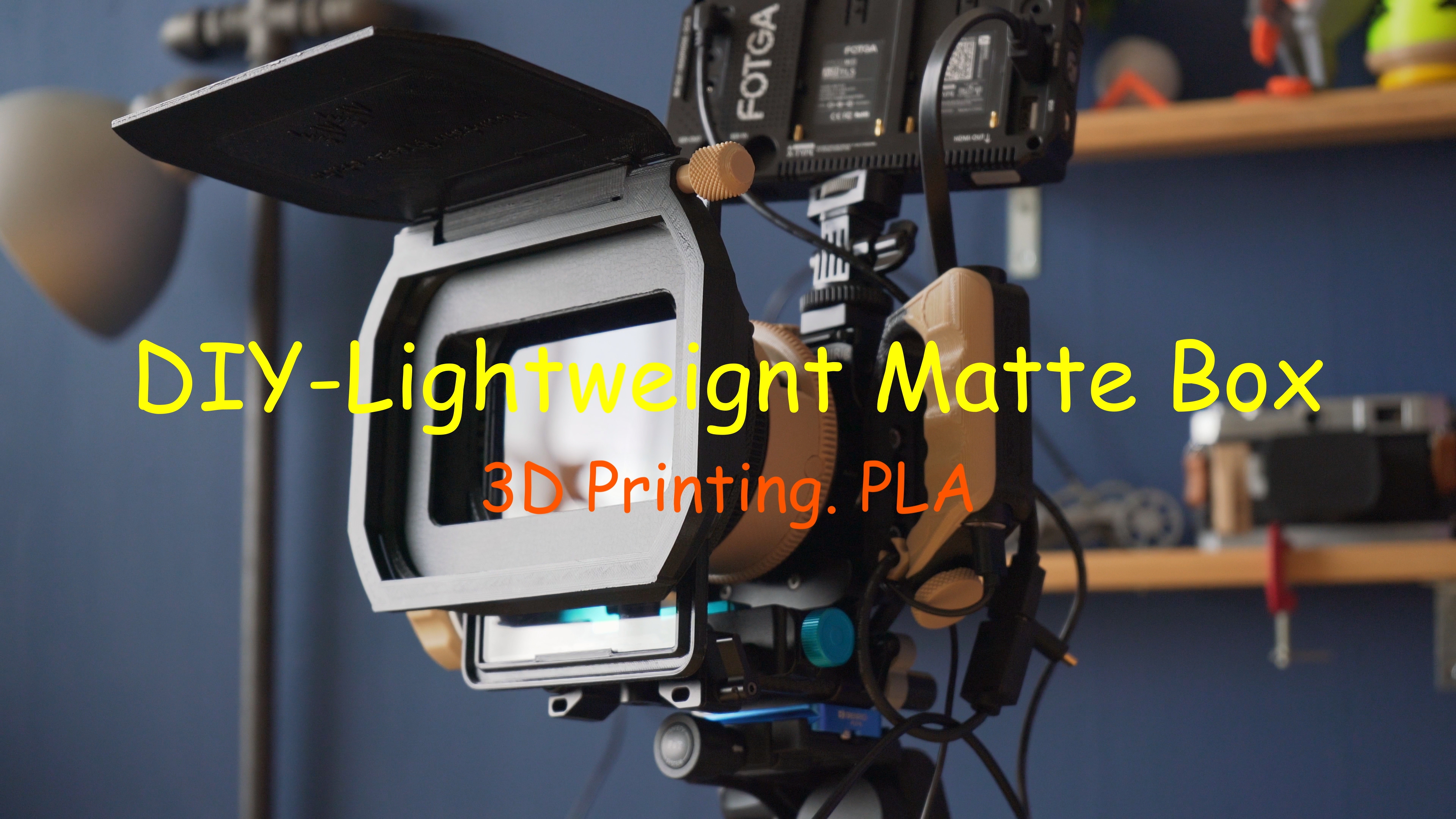

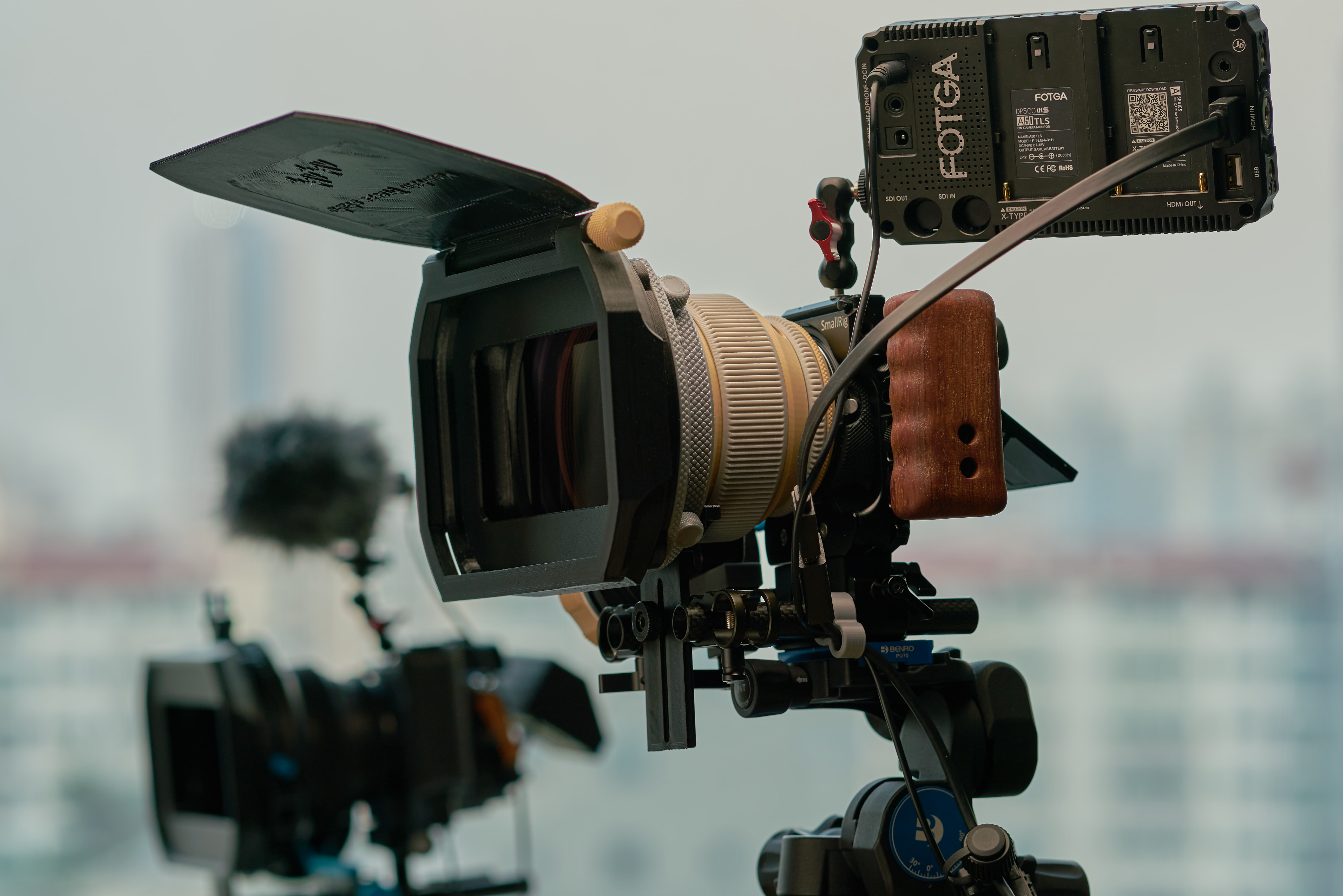

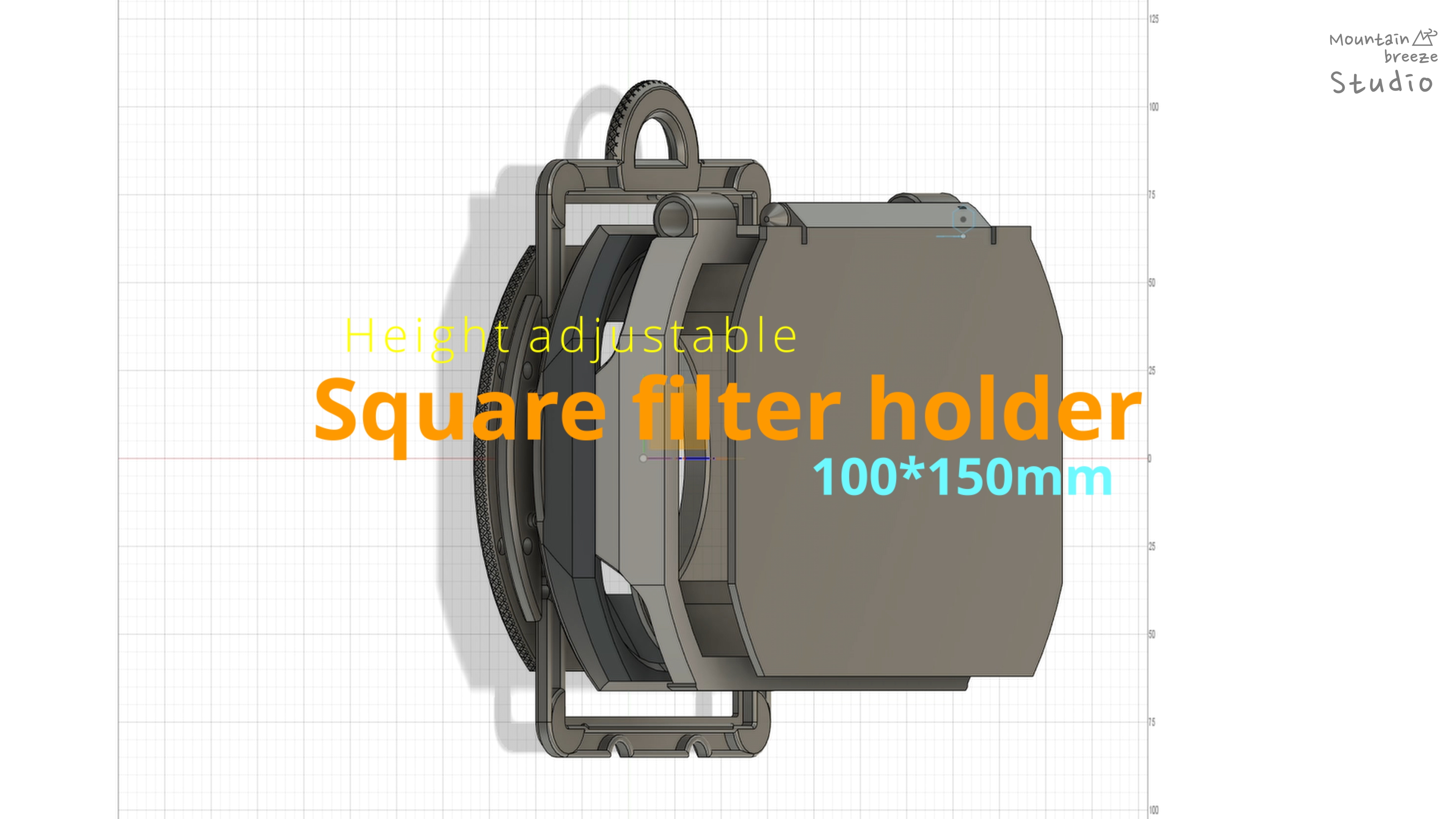

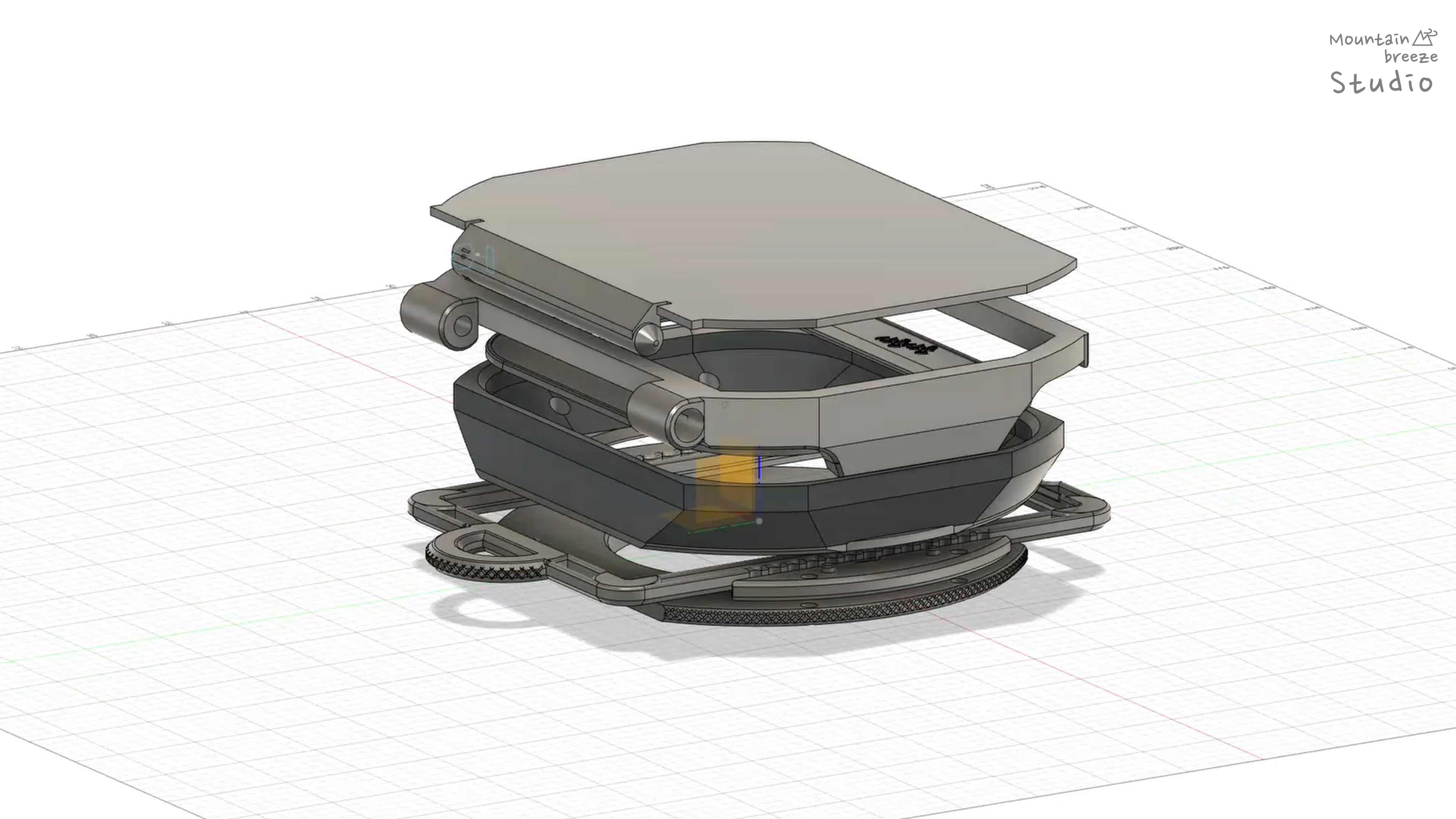

개인적인 용도와 기호에 맞는 디자인과 구조에 대한 소소한 아이디어를 뒤섞어서 '매트 박스'를 만들어 보기로 했다. 3D 모델링에는 언제나 애용하는 Fusion 360을 사용했다. 매트 박스의 꽃은 역시 뭐니뭐니해도 큼직한 프렌치 플래그라 생각해서 휴대 시에는 전면 보호 마개 역할을 겸하도록 했으며, 합체 로봇처럼 각 부분이 필요나 용도에 따라 장/탈착해서 사용하는 모듈 방식을 염두에 두고 만들었다. 사각 필터를 장/탈착하는 구조에서 한 걸음 더 나아가 높이 조절이 가능해서 그라데이션 필터 활용도를 높일 수 있도록 했고, 필터가 흘러내리지 않는 잠금 구조는 조작이 번거로워서 심플한 걸림 구조로 간단히 높이 조작이 가능하다.
필터 홀더 부분은 2개 이상의 필터를 중첩하는 구조로 설계했었는데, 작고 가벼운(Lightweight)의 특성을 더 우선 시 해서 부득이 1개 필터만 사용 가능토록 했지만, 약간의 변형으로 쉽게 2개 이상의 필터 장착이 가능한 구조로 만들 수 있는 여지는 남겨두었다.

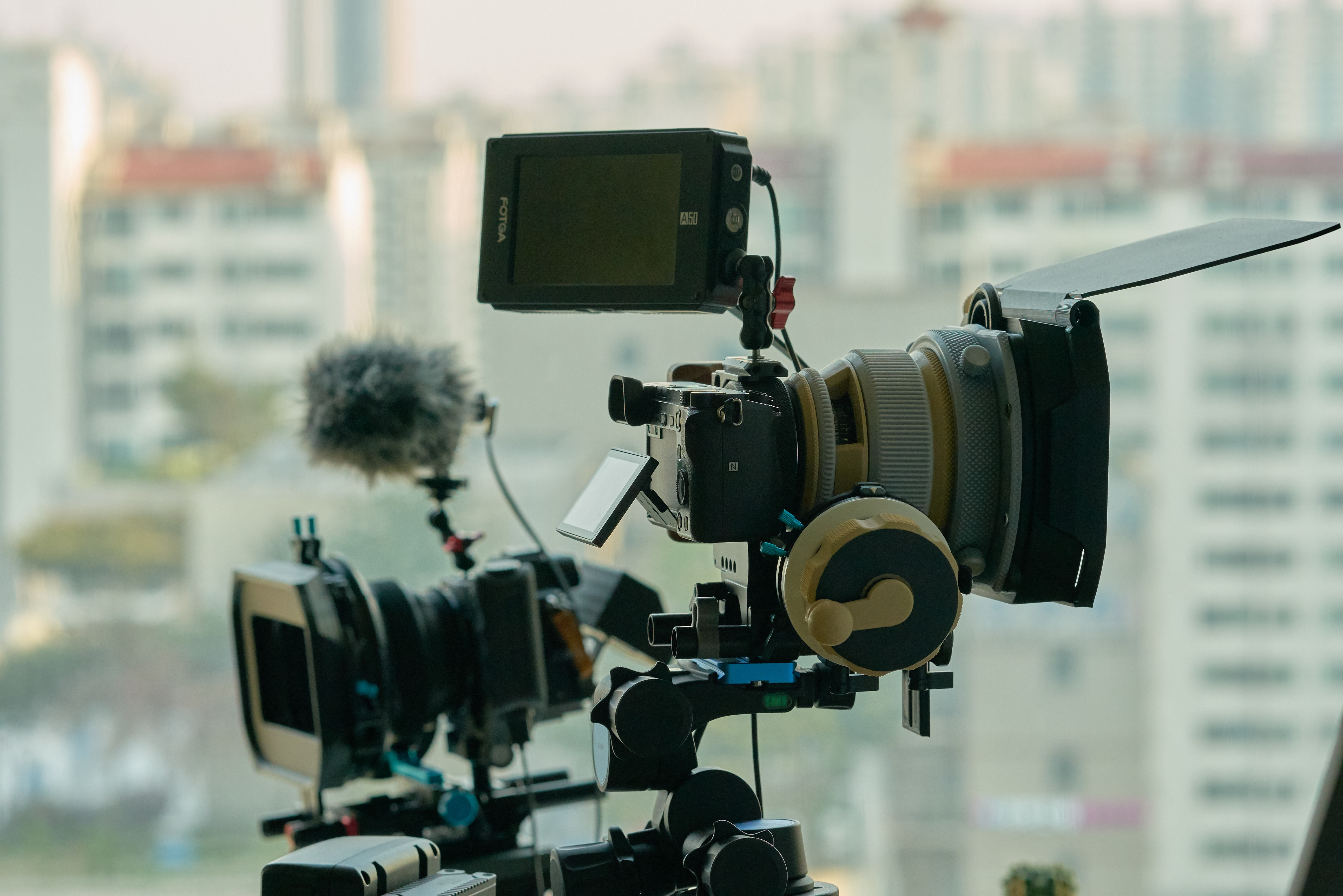

Ender_3에 블랙 PLA 필라멘트를 사용했다. (무광 재질의 카본 PLA를 사용했으면 더 좋았겠다 싶다) 모델링과 출력 그리고 조화로운 외형에 꽤 고심하고 공들여 만들었고, 가벼워서 핸드핼드 촬영 등에도 제법 유용한 듯해서 소개하고 싶었다. (모델링 과정과 제작 과정의 주요 순간은 유튜브 영상으로 정리)
한가지 마음에 걸리는 부분은 장착 방식인데, 개인적 편의를 위해 시네마 스타일 커스텀 타입으로 개조한 렌즈 관련 악세사리에 ISO metric profile 90Mx1.5를 적용해서 설계한 탓에, 일반적인 시스템 규격과 호환 문제가 있겠다. 이부분은 사용자가 적당히 개조해서 해결하는 것이 좋겠다. step up/down 링 등을 활용하거나 좀 더 큰 필터 구경의 시네마용 렌즈 등을 위해 105mm의 파일도 첨부하였지만, 이 또한 그리 효과적인 해결책 같지는 않고, 호환을 장담하긴 어렵겠다.
그외 부속으로는 황동 인서트 너트 M4 규격 4개, 그리고 M4 길이 10mm 볼트 4개, 그리고 프랜치 플래그 고정을 위한 M4 길이 20mm 볼트 1개와 M4 육각 너트 1개가 사용되었다.
https://s.click.aliexpress.com/e/_dUF40KX
US $5.06 17% OFF|Brass Hot Melt Inset Nuts Heating Molding Copper Thread Inserts Nut SL type Double Twill Knurled Injection Bras
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
Small, lightweight 'Matte box' for digital cameras. Square filter (100 * 100mm & 100 * 150mm) mounting holders are included and height adjustment is possible to use the filter effectively. The output was a Ender_3,material was PLA, and M4 insert nuts and bolts were used. parts - M4_Insert nuts (4), - M4_Hexagonal nut (1), - M4_10mm bolts (4), - M4_20mm bolts,(1) If you found this useful, please donate what you think it is worth to my paypal.me. Upgrade -Added to mount 9.5mm thick filter tray & 114mm adapter There is a process of disassembly and reassembly of part of the lens.
https://s.click.aliexpress.com/e/_Bfgv24Jp
US $16.98 40% OFF|1060pcs M2 M3 M4 M5 Hex Socket Screw Set Carbon Steel Flat Round Cap Head Screws Bolts and Nuts Assortment Kit
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
상세한 내용은 유튜브 영상으로 대신하자.
