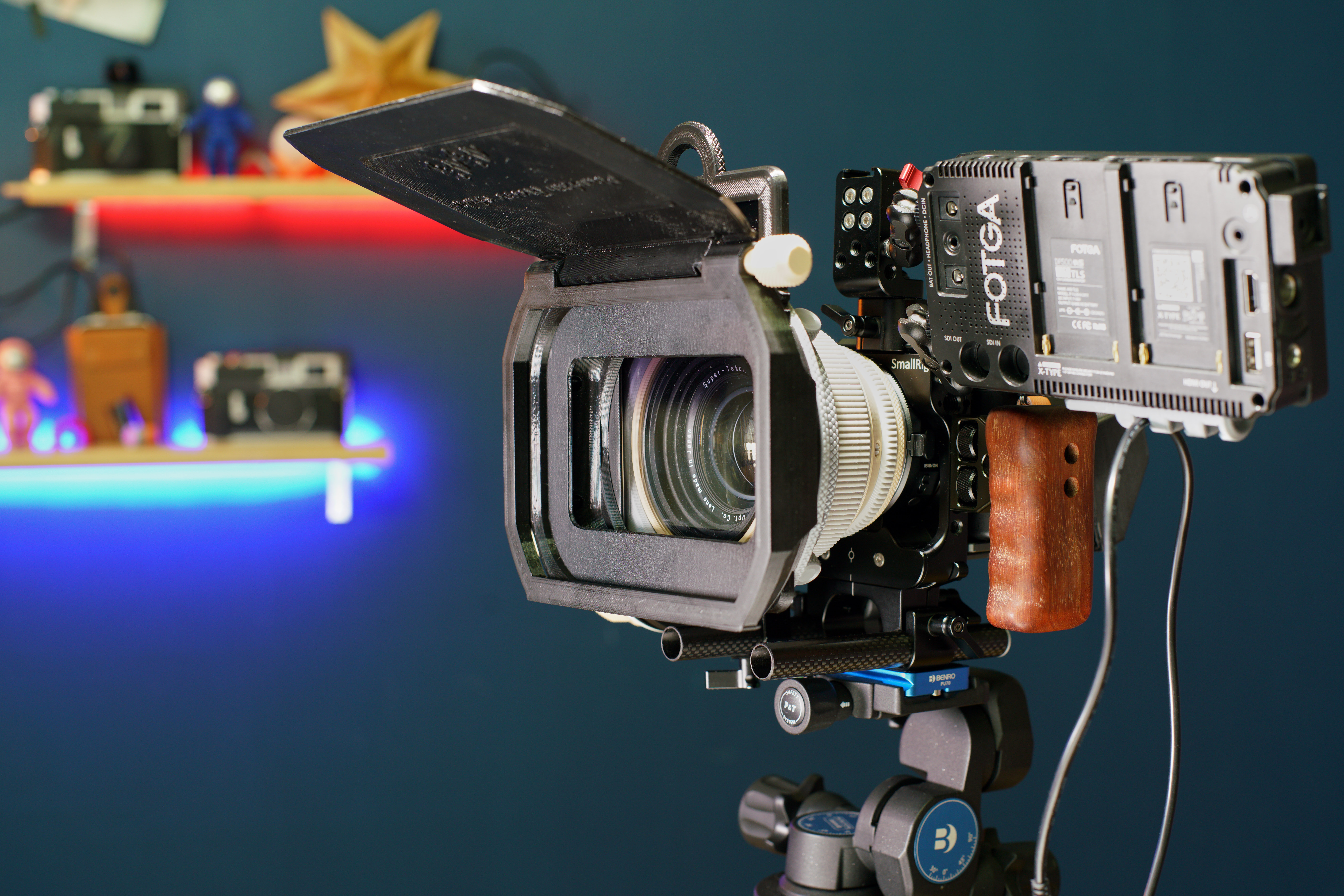

일전 만들었던 '가벼운 매트 박스'(아래 링크 참조)의 렌즈 장착 방식이 마음에 들지 않아서 조금 더 안정적이고 편리한 방식으로 개선하고 싶었다.

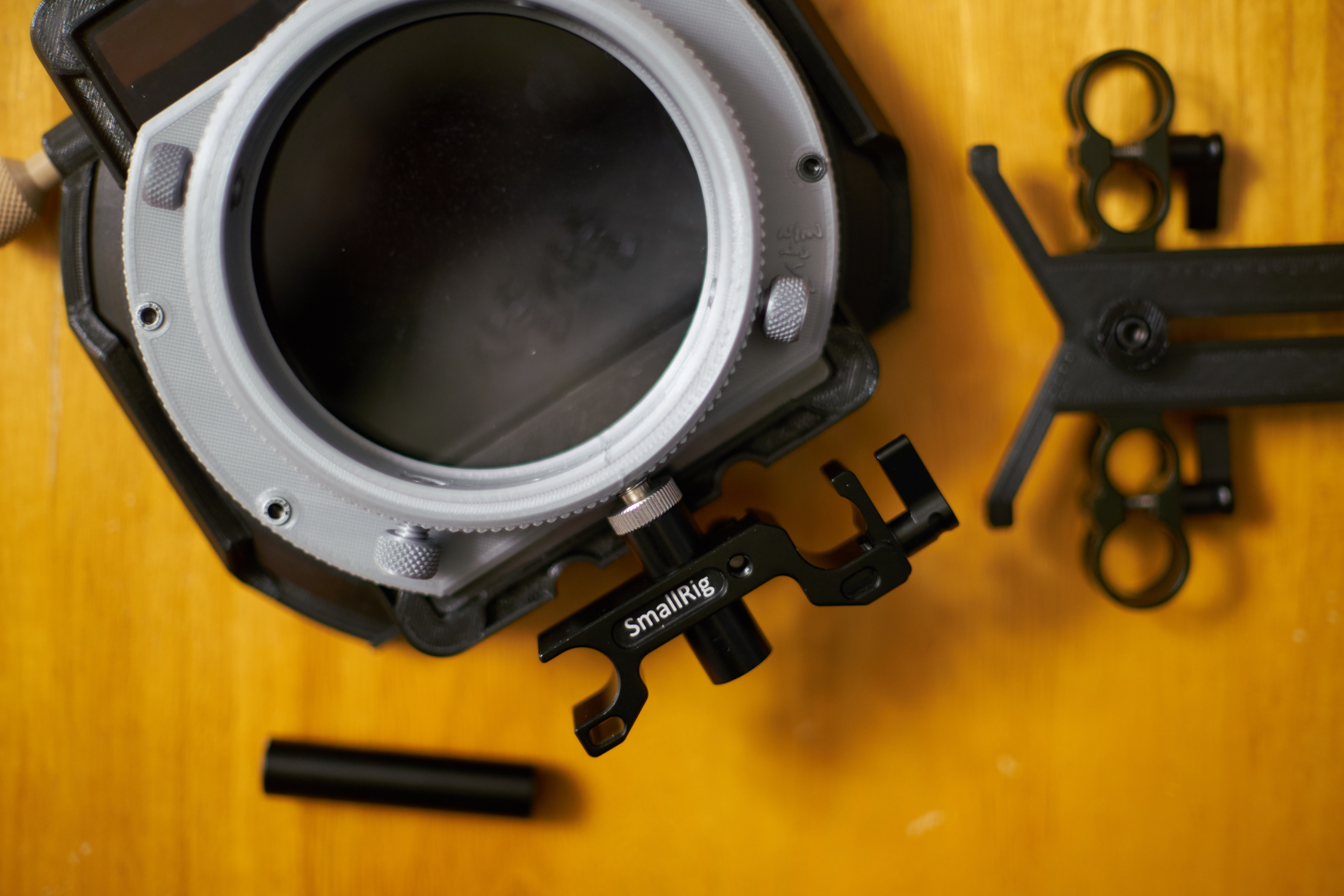

15mm 로드 등을 사용하는 카메라 리그 시스템에 고정할 수 있도록 1/4, 3/8" 규격의 나사 홈을 만들었고, 이를 통해 로드에 고정할 수도 있도록 디자인했다. 그간 직접 모델링과 제작했던 시네마틱 리하우징 렌즈들에 알맞도록 맞춤 설계되었지만, 렌즈 전면의 외경이 100mm 이내라면 로드 고정 방식으로 렌즈 전면에 매트 박스를 사용할 수 있으리라 생각한다.
가벼운 '매트박스' 제작 및 사각필터(100*150mm) 트레이와 홀더 만들기 / DIY-Lightweight Matte Box & Square f
카메라 렌즈로 유입되는 불편한 잡광 방지와 ND 필터 그중에서 특히 그라데이션 사각 필터(4*4", 4*5") 등을 사용하는 데 있어서 '매트 박스'는 꽤 유용하지만, 크고, 무겁고, 투박한 그리고 부담스��
surplusperson.tistory.com

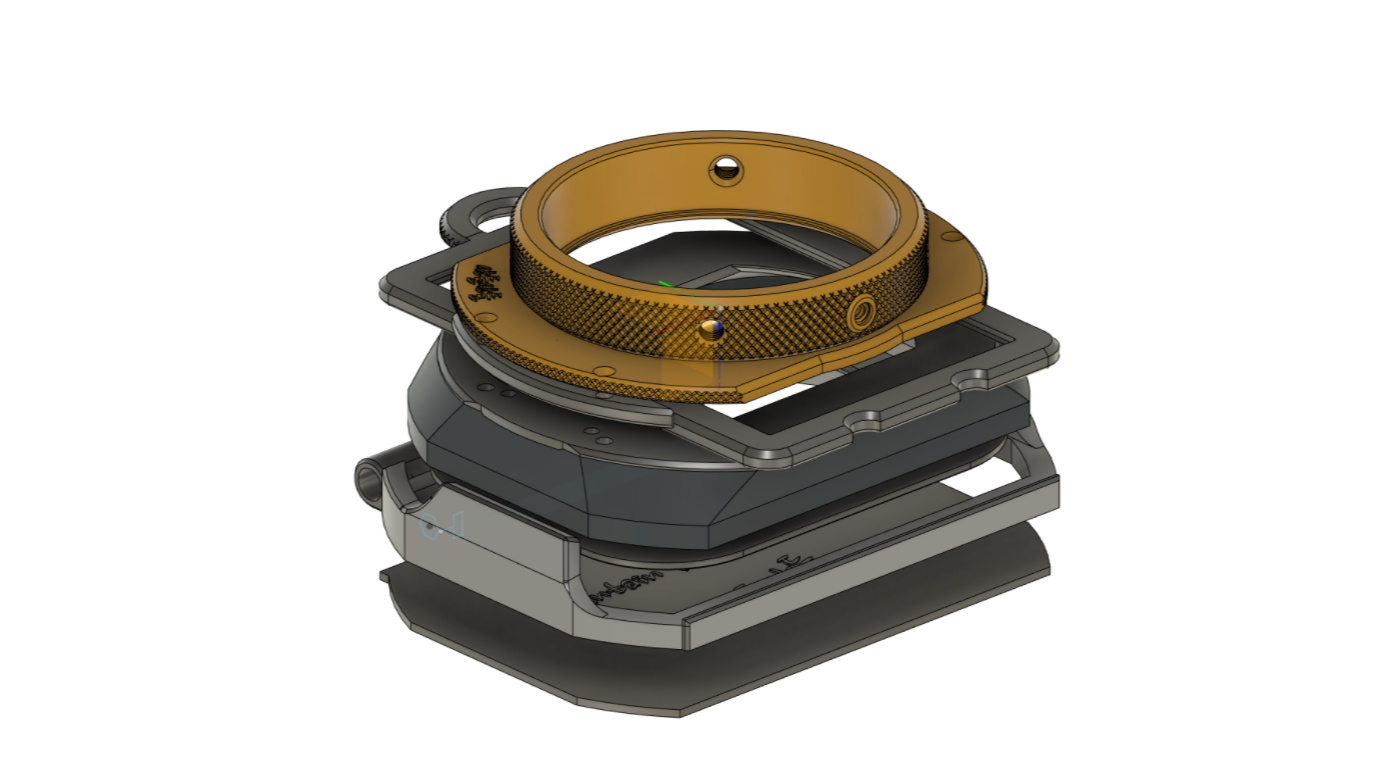

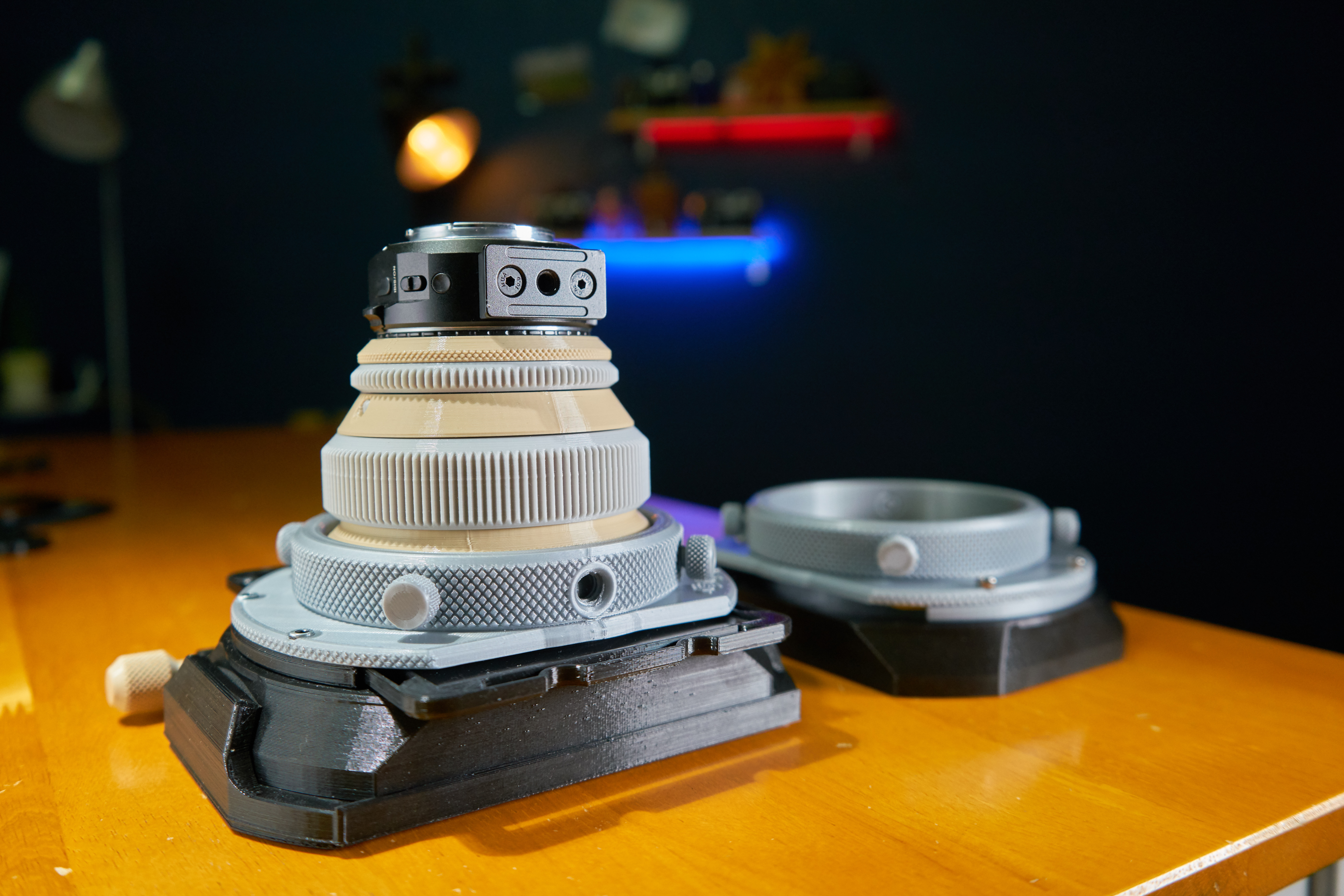

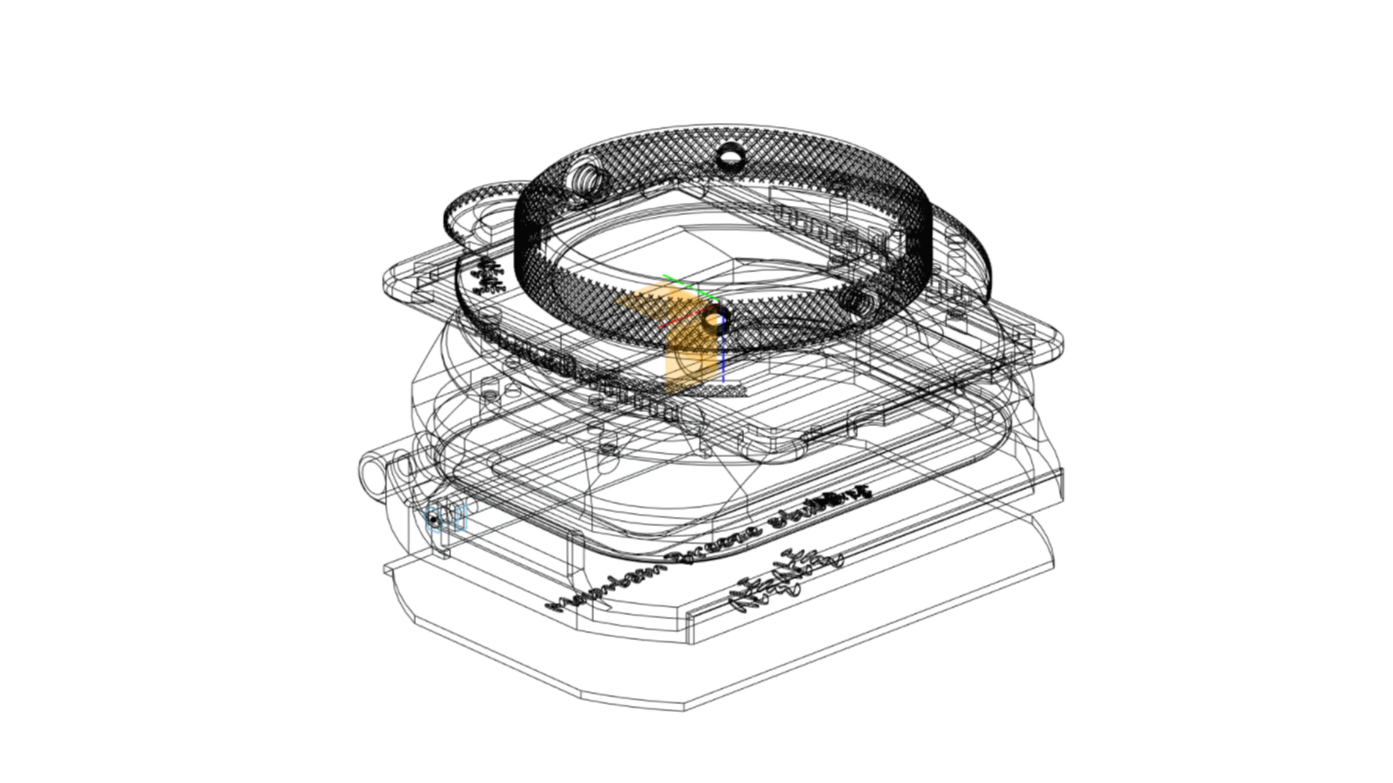

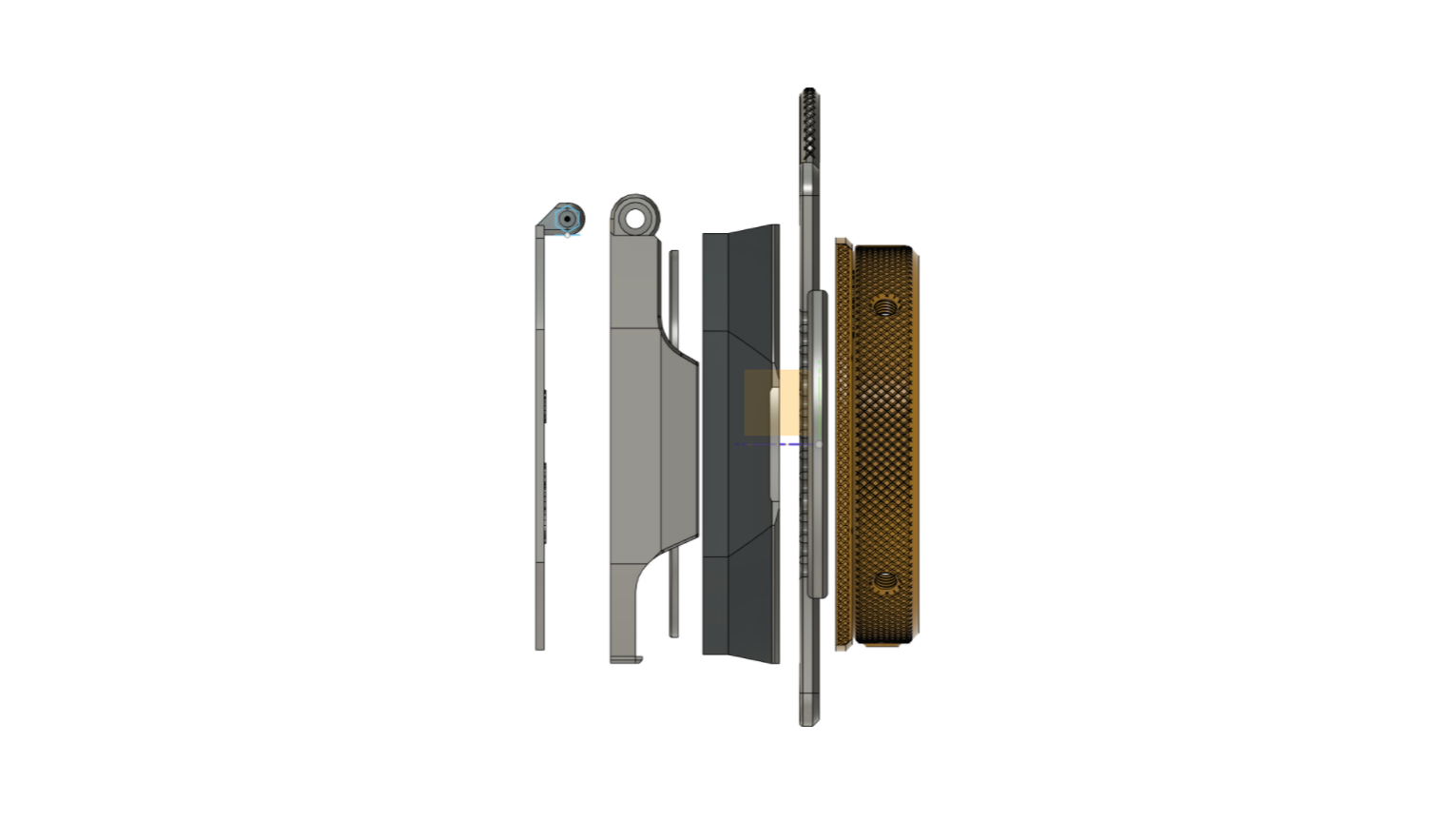

매트 박스 어댑터 부분에 대한 업그레이드 정도에 불과하지만, 안정적으로 장착될 수 있도록 나름 고심했다. 측면 4개의 나사를 통해 조이면 꽤 안정적이고, 장/탈착도 회전하여 장착하는 나사산 방식에 비해서는 편리했다.
STL 파일은 아래에서 직접 다운로드 하거나, 싱기버스에서 받을 수 있도록 업로드하였다 (링크 참조)
파일 공유는 아이디어를 공유하기 위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.
맞춤형 매트박스용 렌즈 장착 어댑터 / lens clamp adapter for matte box
"가벼운 매트박스" + 사각 필터 트레이 (4x4", 4x6") / "Light Matte Box" + Square Filter Tray
https://www.thingiverse.com/thing:4391450
Upgraded to a lens clamp adapter for matte box, Custom for cinematic rehousing lenses by DoNotLeaN
I didn't like how to mount the lens of the 'light matte box' (see link below) that I made earlier, so I wanted to improve it in a more stable and convenient way. In addition, the 1/4 and 3/8 "screw grooves are made to be fixed to the camera rig system usin
www.thingiverse.com
리모델링과 3D 프린팅, 그리고 조립에 대한 자세한 내용은 유튜브 영상으로 대신하자.
