시네마틱 렌즈 리하우징 니콘 50mmf1.4 / Cinematic lens Customized Re-housing, Nikon 50mmF1.4 Ai-s, focus gear

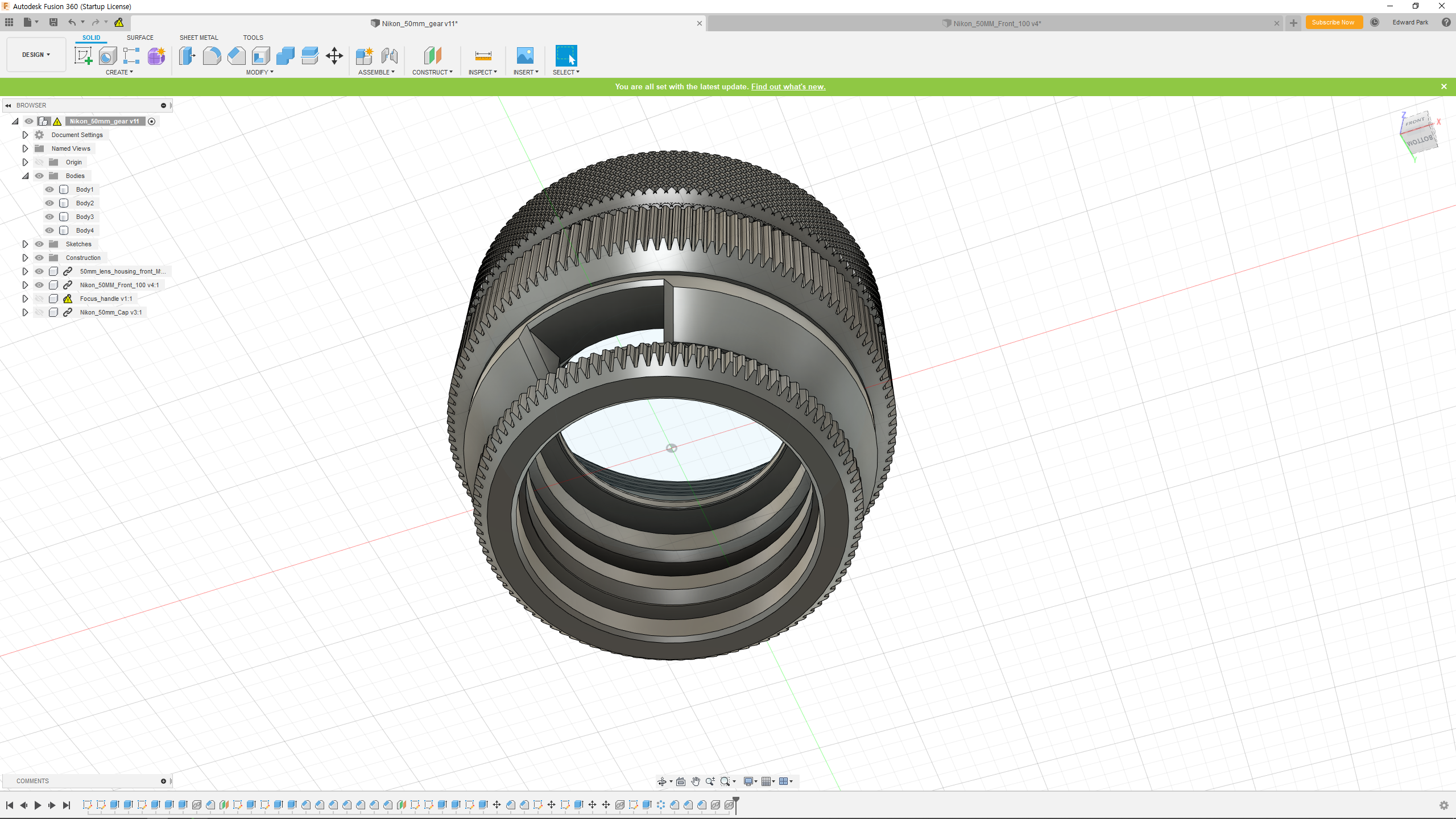

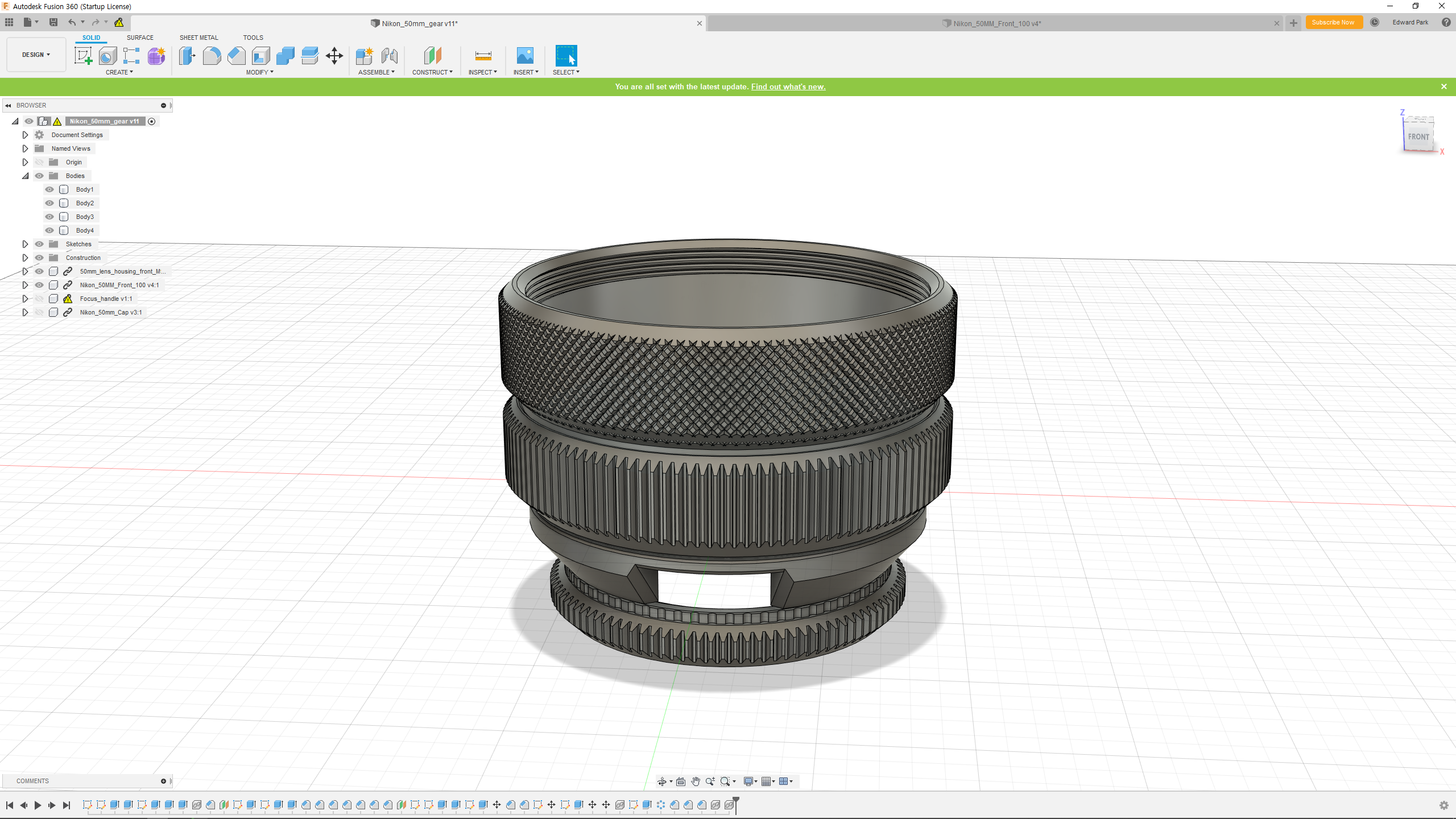

두 달여 전 즈음에 니콘 50mm f1.4 커스텀 하우징을 만들었는데, 디자인이 너무 투박하고, 검은색 PLA의 유광 마감이 성에 차지 않았다. 아쉬운 부분을 개선해서 완전 다른 구조로 다시 모델링했고, 포커싱에 따른 거리 표시창과 조리개 수치 표시 확인을 위한 창은 조금 작게 만들었다.









출력은 카본 파이버 PLA 필라멘트(Carbon fiber PLA filament)를 사용해서 무광 느낌의 블랙 외관으로 만들었다. 기타 설명은 유튜브의 영상과 이에 설명으로 올린 것으로 대신하자.

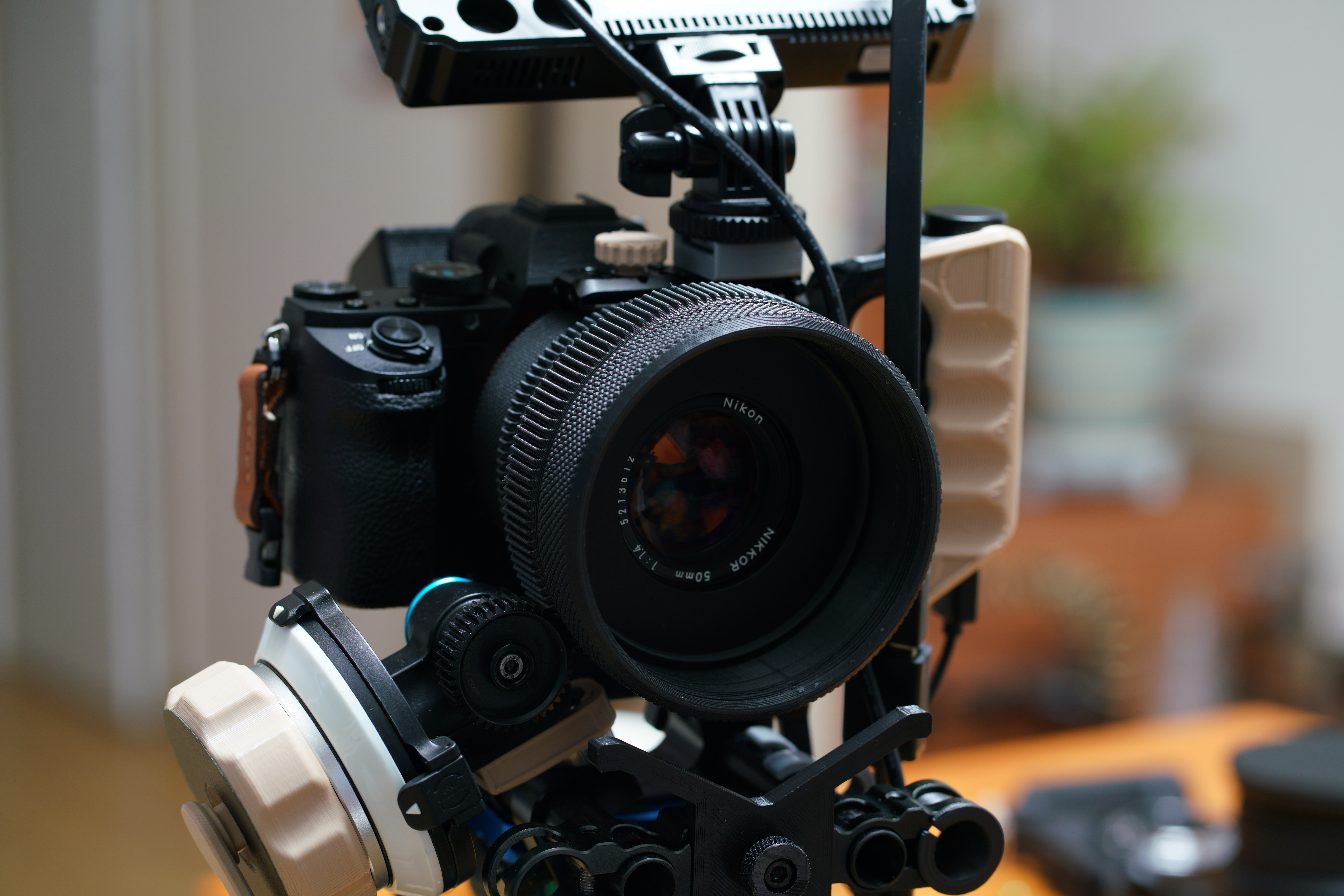

비디오 촬영을 위해 구형 SLR 카메라의 MF 렌즈 (Nikon 50mm f1.4)를 개선하는 시네마틱 렌즈 리 하우징입니다. 또한 초점 기어 사양을 다른 시네마 렌즈와 유사하게 유지하려고 했기 때문에 초점 기어의 외경은 100mm와 123 개의 톱니 돌기로 구성되었습니다. (M0.8 123T) (XEEN CF 렌즈 포커스 링 크기 동일) 렌즈 하우징 전면의 나사산은 ISO M90 1.5를 준수하며 이전 업로드 한 목록의 다른 항목에서 '매트 박스'와 함께 사용할 수 있습니다. 그리고 리하우징 사용으로 약간의 렌즈 보호 효과를 기대할 수 있습니다. 자세한 정보 및 인쇄 파일은 아래 영상을 참조하십시오.

This is a Cinematic lens re-housing that improves the MF lens (Nikon 50mm f1.4) of older SLR cameras for video shooting. Also, since we wanted to keep the focus gear specifications similar to other cinema lenses, the outer diameter of the focus gear was composed of 100mm and 123 teeth. (M0.8 123T) (XEEN CF lens focus ring size same)

The threads on the front of the lens housing are ISO M90 1.5 compliant and can be used with 'mat boxes'
& 'Square hoods' in other items in the list I uploaded. And Using this, you can expect a slight lens protection effect.

Materials - Carbon fiber filament

Parts - 52 to 82mm step up ring
           Nikon F to EF(EOS) mount adapter

Update - Some threading defect designs on the front of the housing have been improved. (Response to the problem that the lens cap is not attached properly)



파일 공유는 아이디어를 공유하기 위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.



Nikon_50MM_Front_100.stl
2.44MB
Nikon_50mm_Rehousing_Gear.stl
0.45MB
Nikon_50mm_Rehousing_Cap.stl
1.66MB
Nikon_50mm_Rehousing_Mid2.stl
0.19MB
Nikon_50MM_Rehousing_Front.stl
2.43MB
Nikon_50mm_Rehousing_Rear.stl
0.28MB
Nikon_50mm_Rehousing_Mid.stl
0.07MB



2020/08/10 - [우당탕탕 만들기(DIY & MOD)/Cinematic Lens Rehousing] - 니콘 50미리 f/1.4 렌즈 리하우징 업그레이드 / Vintage Lens Rehousing NIKON nikkor 50mm F1.4 AI-S Upgrade Ver1.01



니콘 50미리 f/1.4 렌즈 리하우징 업그레이드 / Vintage Lens Rehousing NIKON nikkor 50mm F1.4 AI-S Upgrade Ver1.01

PLA 필라멘트 소재로 만들어진 Vintage lens re-housing은 온도 변화에 따라 약간 변형되고 설계에서 고려되지 않은 결함이 있음을 발견했습니다. 특히 온도가 올라감에 따라 정확한 커플 링이 풀리기 �
