Notice - 얄팍한 상식 수준에서 다루는 비전문적이고 깊이 없는 포스팅이므로 숨겨져 있을 오류와 논리적 비약, 수다쟁이의 헛된 망상에 주의가 필요하다.
각종 전자 장비의 고성능은 더 많은 전기를 소비하는 경향이 다분하고 영상 촬영은 사진 촬영에 비해 전원 소모도 매우 많아서 전원 관리에 필연적으로 어려움이 따를 수밖에 없다. 더구나 영상 촬영 시의 편의를 위해 추가되는 보조 장치 (필드 외장 모니터나 별도의 오디오 레코더, 마이크, 조명, 전동 팔로우 포커스 시스템 등)를 추가하면 전원 관리는 더 곤란해진다. (각각의 챙겨야 하는 다른 규격 배터리 탓에 운영과 관리, 휴대하기는 더 어렵다) 이 배터리들을 챙겨나갈 생각을 하면 '집 나가면 개고생?'이라는 눈앞의 엄혹한 현실에 엄두가 나질 않았다. 취미로 사진과 사소한 영상 촬영을 즐기는 아마추어라서 여분의 추가 배터리로 어떻게 견뎌왔는데, 보조 액세서리가 하나 둘 늘어나면서 (규격이 다른 각각의 배터리를 여유분까지 충전하고 챙기고 관리하는데) 정신 사납고 효율적이지도 않아서 이를 개선해 보려고 고심했다.
처음에는 카메라 기존 배터리에 여분의 추가 배터리(NP -FW)를 구매해서 넉넉히 사용하거나 USB 단자를 통해 촬영 중에 계속 충전하는 방식 또는 더미 배터리를 사용했다. 그 외 장치에는 소니 소형 캠코더용 배터리(NP-F950 or 750 등) 등으로 통일해서 해결해 왔는데, (그럼에도 어떤 기기에는 캐논 카메라 규격의 배터리가 필요해서 이를 사용하려면 따로 챙겨야 했다) 이를 제각각 충전하고 종류별로 챙기는데 비효율의 극치 탓에 번거로움에 대한 인내 또한 한계에 봉착했다. 그나마 소형 배터리의 장점이라면 무게가 부담스럽지 않다는 점이었는데, 종류별로 여유분의 배터리까지 챙기려니 전혀 가볍지 않았고 또한 매번 배터리 잔량을 확인하고 때에 맞춰 교체하는 것이 잔손이 많이 가서 효율적이지도 않다. 더 안정적이고 효율적인 전원 관리를 위해서 영상 촬영 기기에 최적화된 V-mount BP 배터리를 선택할 수밖에 없는 어쩌면 당연한 수순이고 생각이 짧은 아마추어가 겪는 즉, 머리가 나빠 손발이 고생하는 상투적이고 흔한 경험이었지 싶다.
사실, V-mount의 BP 배터리는 그 자체로도 충분히 크고, 무겁고(배터리 하나가 웬만한 일반 디지털 카메라보다 무겁다) 취미 수준에는 좀 과한 듯해서 그간 애써 외면했었는데, 여러 기기의 전원을 효율적으로 관리하기 위해서는 V 마운트 BP 배터리 외에 다른 마땅한 대안을 찾기 어려웠다.
▶ V-mount (V-Lock mount)란?
소니에서 만들어진 배터리 장착 방식이며, 'V-마운트'라고 축약해서 불리지만, 정확하게는 'V 모양의 잠금 마운트(V-lock mount)'라는 이름이 의미 전달면에서 더 정확한 명칭이지 싶다. 구조상의 특징은 전원 연결부와 V 잠금장치가 있는 플레이트에 장착하는 방식으로 전원 연결과 배터리 장착을 안정적으로 한 번에 고정하고, 측면 걸쇠 조작으로 빠르고 쉽게 장/탈착이 가능한 장점이 있다.

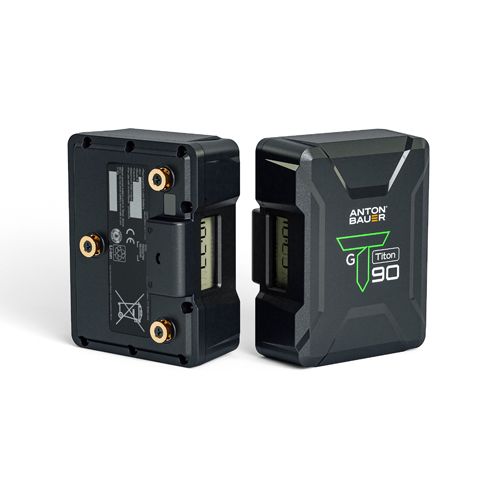

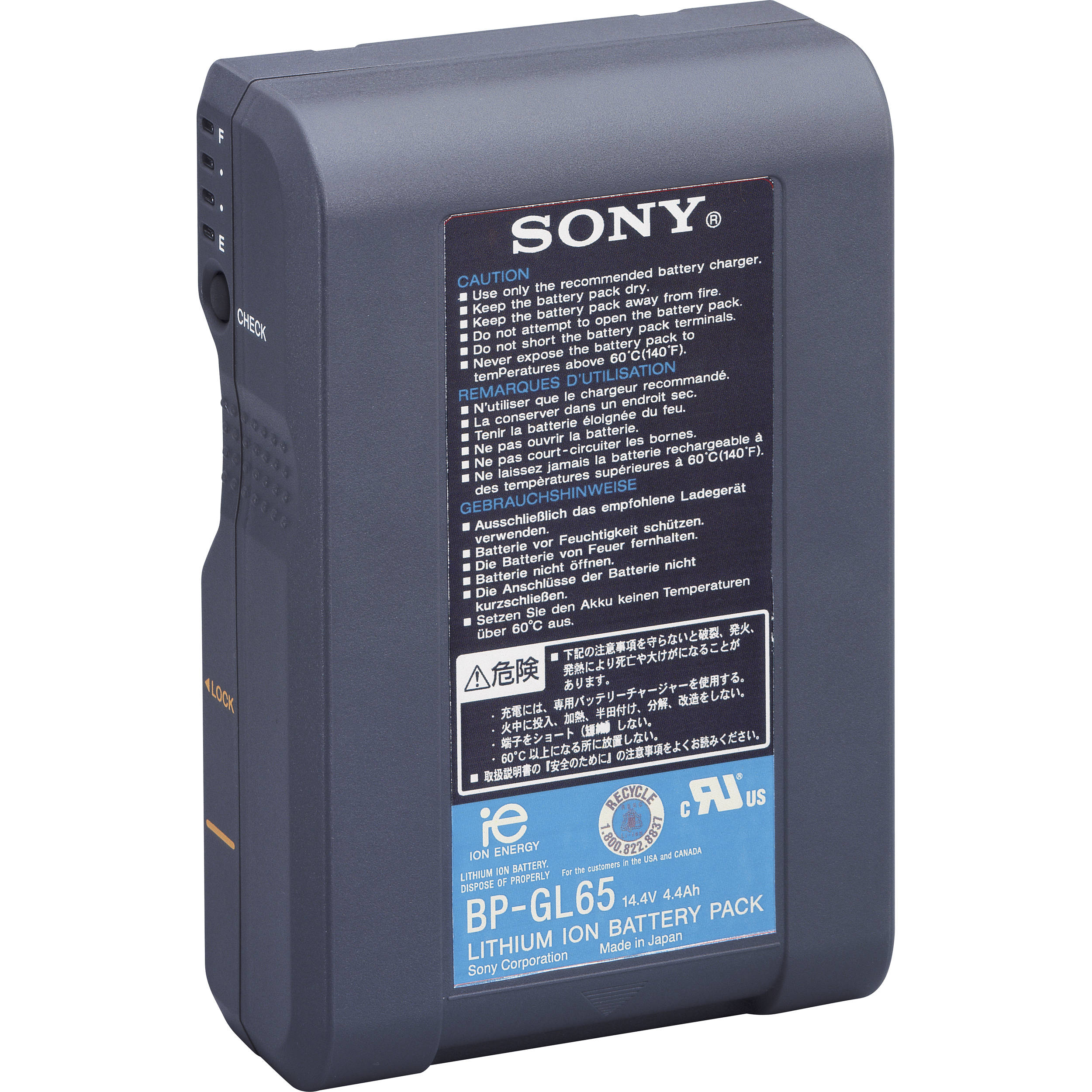

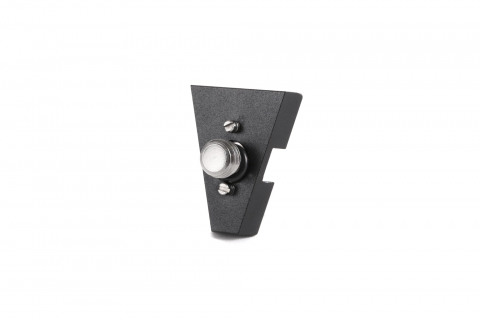

소니의 고급형 캠코더 등에 적용되어 대표적인 고용량 배터리 장착 방식이다. 물론 V-lock mount 외에도 전문 영화 업계 등에서 사용되는 고용량의 안정적인 Gold(AB-anton bauer) 마운트 방식이 있지만, 이보다 V 마운트 방식이 조금 더 다양한 장비(카메라와 조명 장치 등)의 휴대용 전원 장착 방식으로 활용되어서 유리하지 싶다. (배터리 장착/결합 방향 또한 골드 마운트는 수평 방향이고 V 마운트는 수직 방향으로 장착하는 방식이다) V 마운트라는 명칭은 V형의 걸쇠 모양에서 유래되었지 싶고, 수평 방향의 잠금장치가 있어서 안정적인 고정이 가능하며 이를 위해 V-lock (Female) 플레이트 등을 사용한다.
V-마운트 배터리 플레이트 만들기 / DIY-Camera gear, V-lock plate for V-mount battery by 3D modeling & printing
모델링, 3D 프린팅 및 V- 마운트 배터리 장착을위한 작고 가벼운 플레이트 제작에 관한 것입니다. 이 카메라 기어는 활용도를 높이기 위해 15mm로드 클램프와 함께 사용할 수 있습니다. 3D 프린팅의
surplusperson.tistory.com

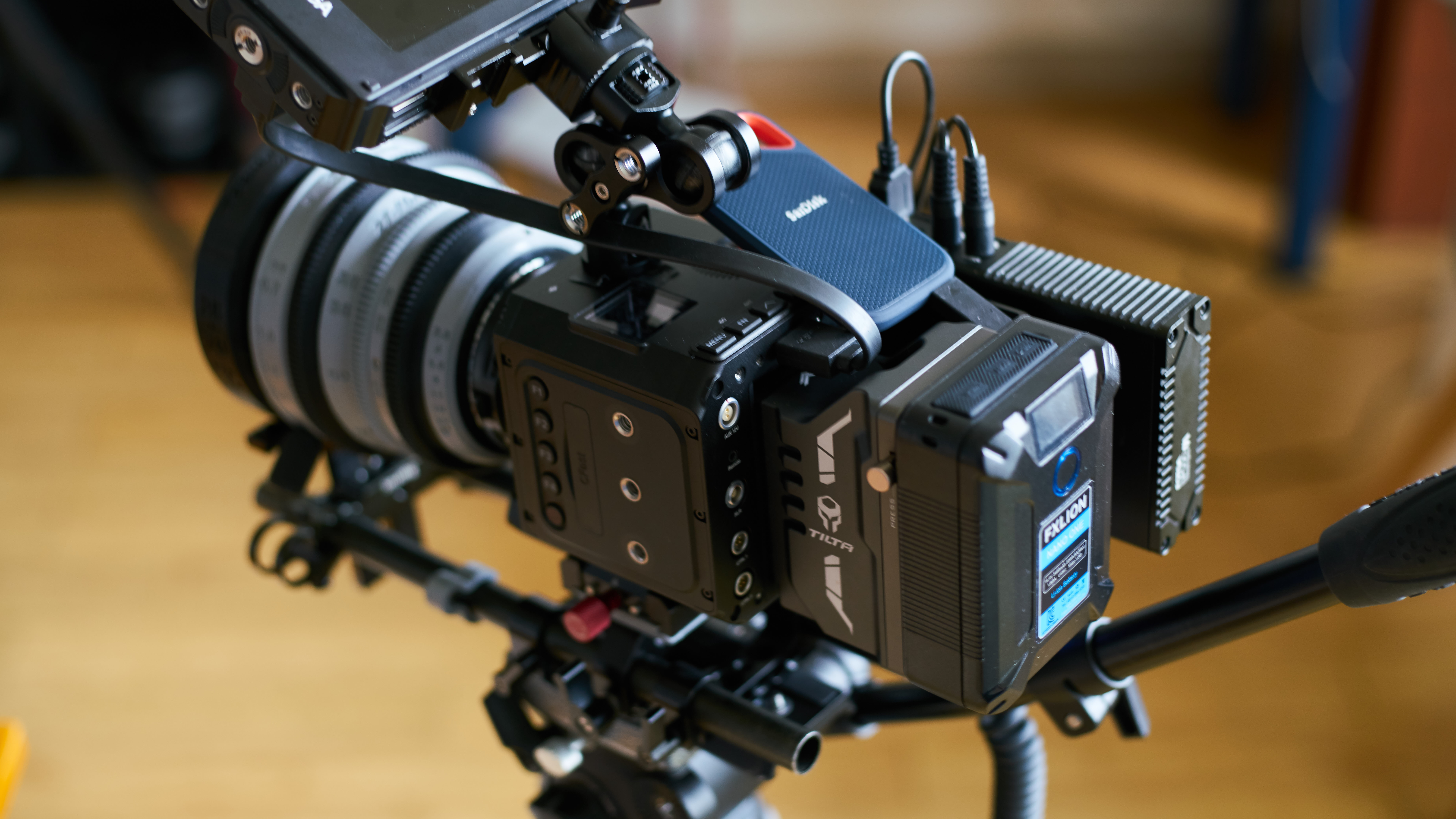

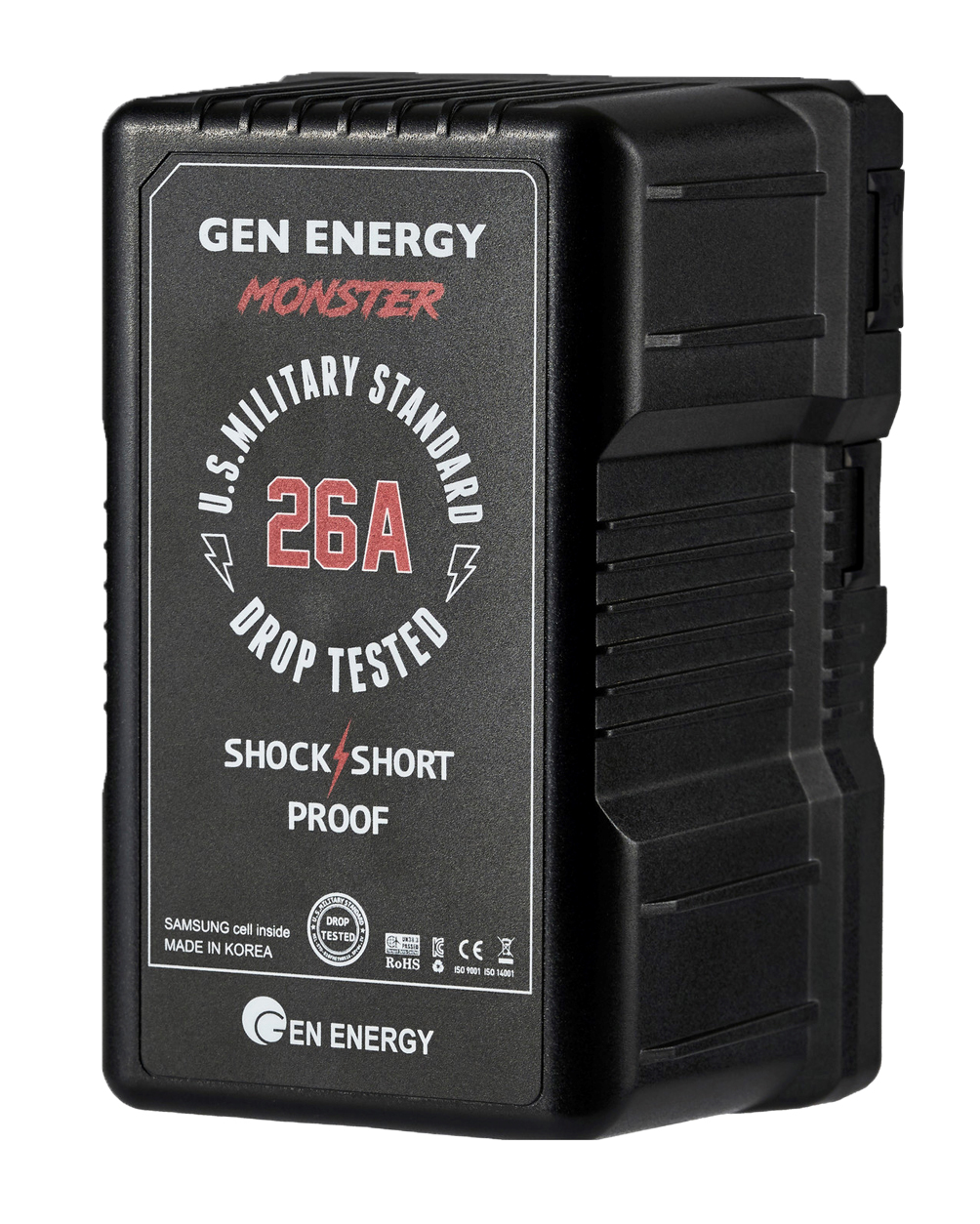

리튬 이온 배터리 셀(주로 18650셀이 들어있지만 26650 등이 사용되기도 한다)의 직/병렬연결과 안전회로의 PCB 회로 장치부로 구성되는 V 마운트 BP 배터리는 14.8V 또는 14.4v, 12.8v 등등 DC 전원 출력을 지원하고 배터리 용량에 따라 다양한 크기(일반 유형과 미니 유형이 있지만, 미니 BP 배터리도 일반 카메라 배터리에 비하면 충분히 거대하고 무겁다)와 제조사별 다양한 유형 제품이 있으며, 주로 장착면 하단의 단자와 D-tab 단자를 통해 충전과 출력이 가능하고 제품에 따라 다양한 DC 전원 출력 단자를 추가로 가지고 있다. BP 배터리는 V 잠금장치 + 하단의 전용 단자를 이용해 카메라나 조명 기기에 직접 연결하여 사용하거나 V 잠금 규격의 별도 플래이트 장치 등을 사용하여 연결할 수도 있고, D-tap 또는 다른 DC 단자를 통해 기타 기기에 전원을 공급할 수 있다.
배터리 구매 시에 참고할 사항으로는 최근 항공운송과 관련하여 기내 반입이나 위탁 수화물로 취급되기 위해서는 160Wh를 초과하지 않아야 하는 점 등을 참고해서 선택하는 것이 좋겠다.
용량과 관련해서 일반적인 소형 보조 충전용 배터리에 주로 사용되는 mAh와 V 마운트 용량 표시에 주로 사용되는 Wh가 서로 혼용되어서 배터리 용량에 대해 혼란이 가져오는 경우가 많으므로 구분할 필요가 있는데, mAh는 (출력 전압과 전류에 따라) 변동되는 값이고 Wh는 전압/전류와 관계없이 고정된 용량 값이므로 배터리의 용량을 비교하는 데는 Wh 표시가 편리하다. 배터리 사용 시간이나 충전 시간은 사용(충천시에는 충전기) 기기의 전압과 전류 소모량으로 계산 가능하다. 단, 배터리의 용량과 더불어 내부 회로를 거치며 전압 등이 변경되면서 일정 에너지 손실이 발생하고 제조사 또는 제품별로 회로의 효율에 따라 손실의 정도에 차이가 있으며, 내부 리튬이온 셀의 열화 정도 등등에 따라 배터리의 전원 공급 지속 시간에 차이가 발생할 수 있다.

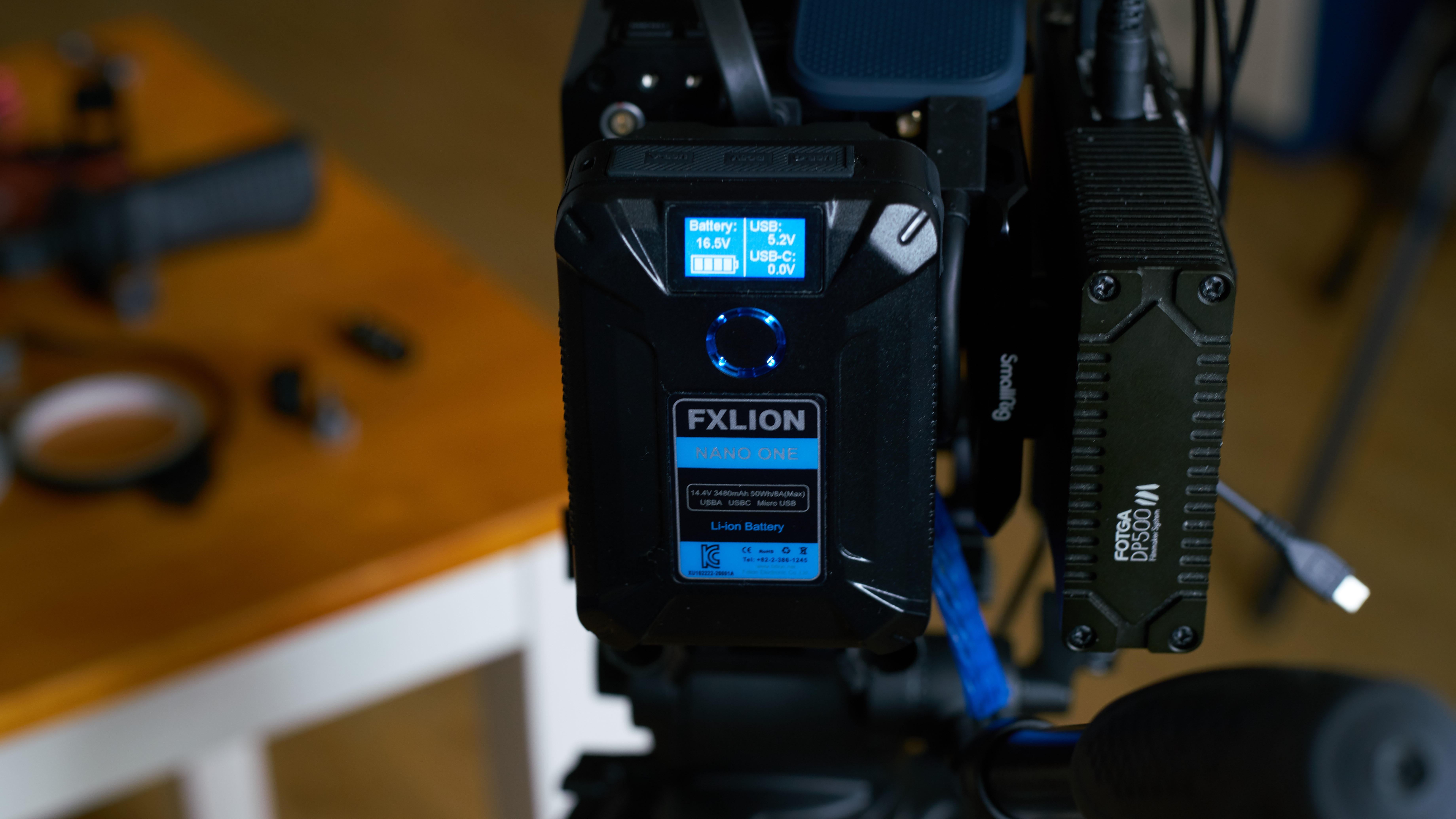

V 마운트 BP 배터리의 큰 용량과 출력 전압과 전류 양이 14.8v 4.4A~8A, 등으로 여유가 있어서 하나의 배터리에서 일반 디지털 카메라와 추가적으로 보조 장치에 전원 공급용으로 활용 가능하다. (카메라와 보조 장치의 소모 전류 양의 합을 확인하고 사용하자, 전류 사용량이 많은 고성능 장치에는 단독으로만 사용, 조명 장치의 경우 소모 전력과 배터리의 출력 전류를 확인하자. 일반 전자 제품의 경우에 필요로 하는 전류만 끌어다 쓰기 때문에 권장하는 전류량 보다 전원 공급 장치(배터리나 전원 어댑터)의 고전류가 문제되지 않지만, 고전류용 배터리 팩은 그 만큼 가격도 비싸다. 이와 달리 '전압'은 권장 전압보다 낮으면 기기가 작동하지 않고 높으면 기기 고장-내부 부품이 타거나 파손-과 직결되므로 주의가 필요하다)

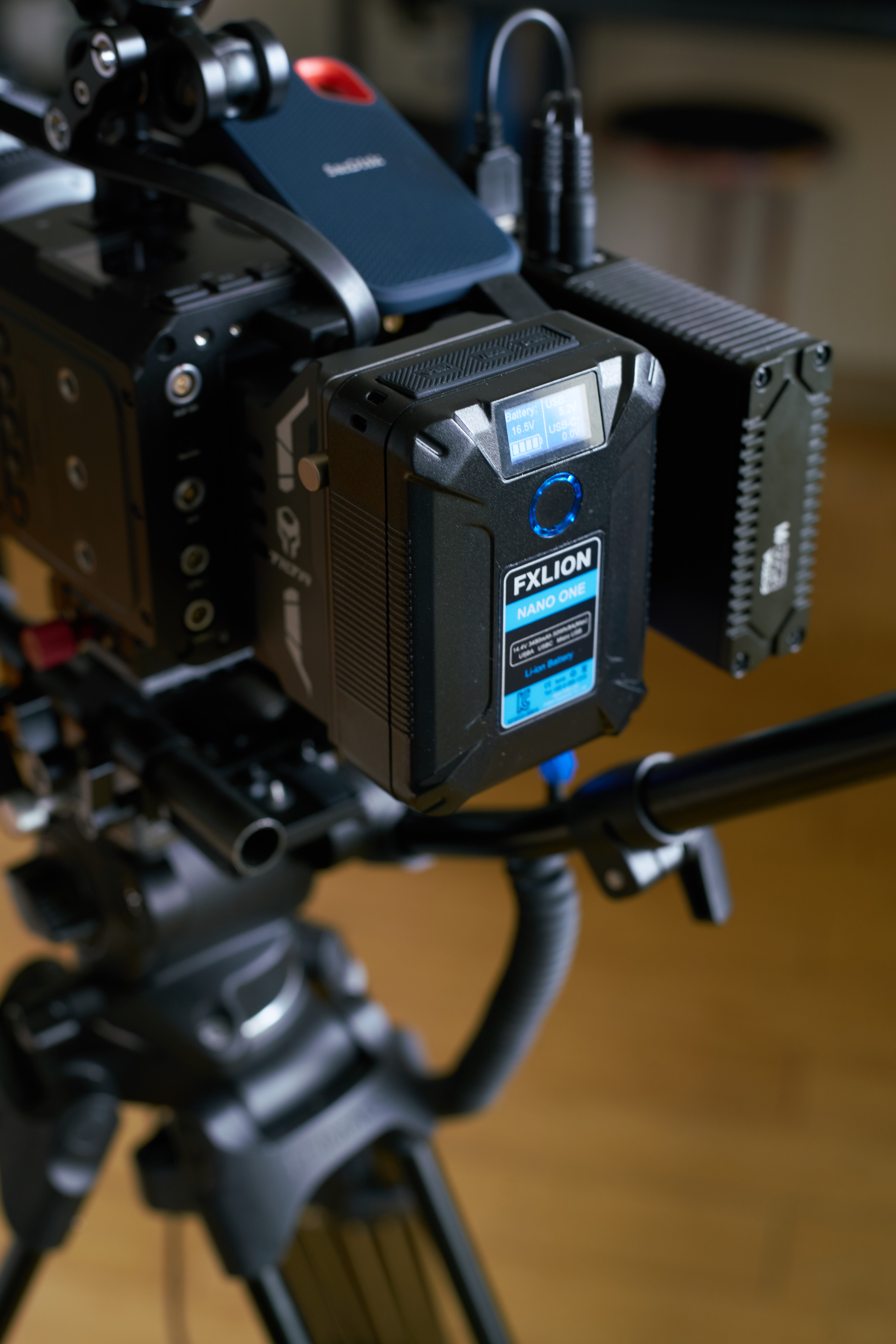

충전 용량이 넉넉해서 각각의 기기의 전용 배터리를 챙기지 않아도 되는 점이 무엇보다 좋았다. 그렇다고 무게가 줄어드는 것은 아니지만, 하나만 신경 쓰면 되는 점이 여려 모로 정신 건강에 도움이 되었다. 물론, 높은 전원 파워가 필요한 영상 전용의 카메라나 조명 장치의 휴대용 전원으로서의 역할은 따로 설명할 필요가 없지 싶다.
측면의 D-tap 단자가 있는 V 마운트 배터리의 경우 출력 전압은 14.8V가 일반적이고, 이 단자를 통해 충전할 수 있는 경우가 일반적이다. (개별 모델별로 내부 보호회로의 기능에 차이가 있을 수 있으므로 확인 후 충전을 권장함), 일반 충전(기) 전압은 16.8V(2~3A)다. 고전류용 충전기를 사용하면 충전 속도가 빠르겠지만, 이 또한 개별 제품에 따른 내부 보호회로에서 허용하는 전압/전류에 대해 먼저 확인하자. 배터리 충전 시 전류량은 발열과 관련되고, 사양 이상의 과도한 과전류(쾌속) 충전은 발화나 배터리 수명 단축의 원인이 되기도 한다. (따라서 배터리 보호회로에서 권장 사양보다 높은 과전류 충전을 차단하는 경우가 일반적이다)

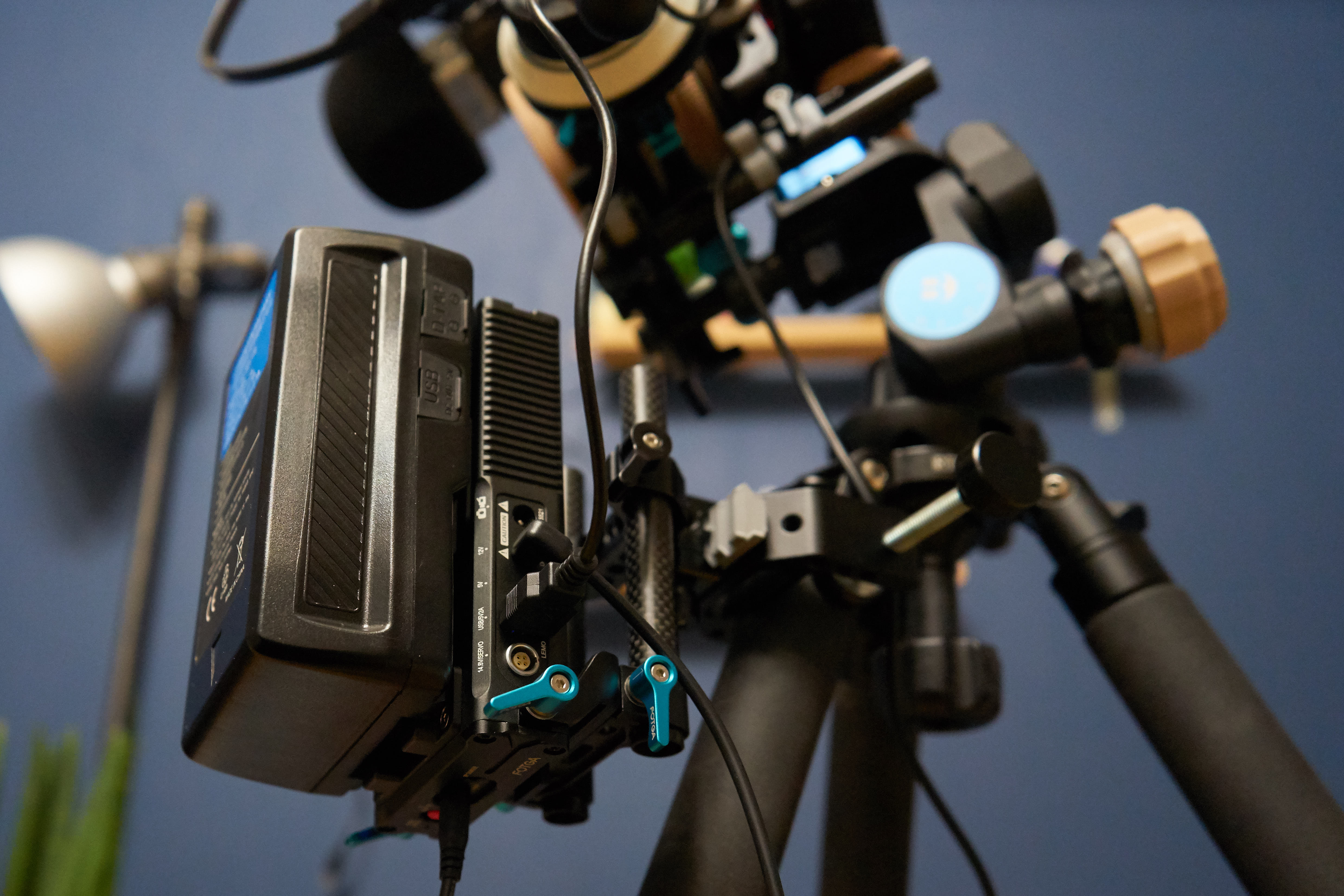

V 마운트 배터리를 다양한 카메라 관련 장치/조명/기타 악세사리 등에 효과적으로 활용하기 위해서 안정적으로 장착할 수 있는 플레이트 장치와 (각 장치별로 허용 전압 및 전류가 제각각이므로) 다양한 전압과 전류로 전환할 수 있는 기능이 요구된다. 이에 대해서는 이전 작성한 악세사리 사용기로 대신하자.
