[Upgrade lens housing] 토키나 AT-X pro 16-28mm f2.8 / Tokina AT-X pro 16-28mm f/2.8_Ver.02









사견으로 토키나 AT-X pro 16-28mm f/2.8 렌즈는 광학 성능이 준수하고 가성비가 뛰어나다고 생각한다. 하지만, 1kg 남짓의 무게와 필터 사용이 어려운 전면의 후드 형상, 토키나 특유의 토글식 포커스 자동/수동 전환 방식, 그리고 AF 소음 등은 아쉬움을 넘어서 불만스러웠다. 몇 해 전에 오페라 버전으로 업그레이드가 되었지만, 외형 일부(조작부의 고무 그립 형상)의 변화 이외에는 딱히 달라진 점은 없는 듯하다.



DSLR FF 카메라용으로 설계된 렌즈이고, 초기의 인기에 비해 최근 디지털 미러리스 카메라의 짧아진 플랜지 백 거리에 맞춤 설계된 렌즈들이 연이어 등장해서 디지털 미러리스가 주종이 된 현재는 그 쓰임이나 경쟁력도 이전 같지 않다.



영상 촬영 용도로 활용해 볼 생각으로 자동초점의 소음과 수동 포커스 조작의 짧은 회전 반경, ND 필터 사용에 부적합한 후드 형상에 대한 개조/업그레이드를 시도했다. 이전 ver.01에서는 부족했던 부분을 개선하고 전체 디자인과 하우징의 고정 방식 등을 설계를 완전히 새롭게 했다.

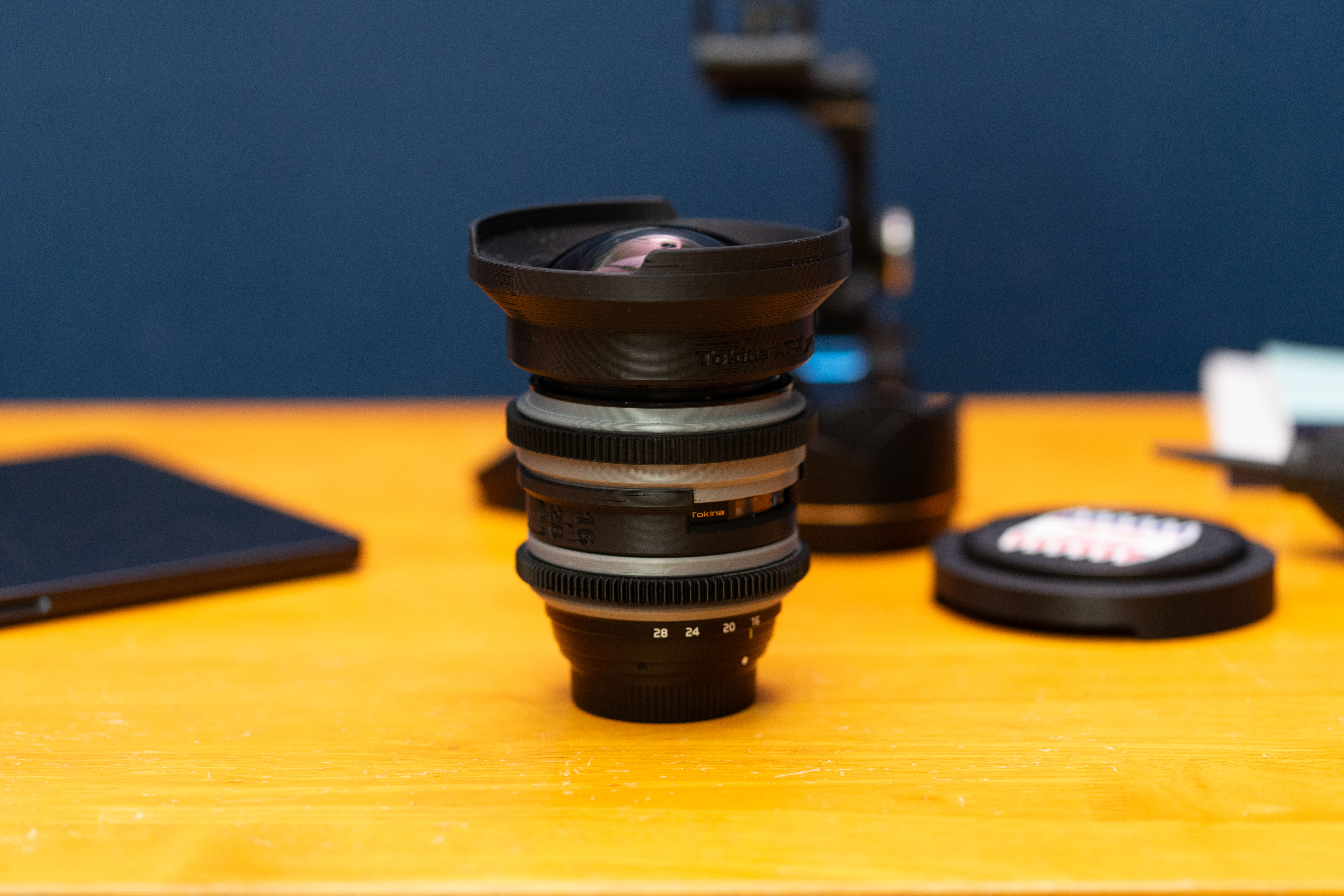

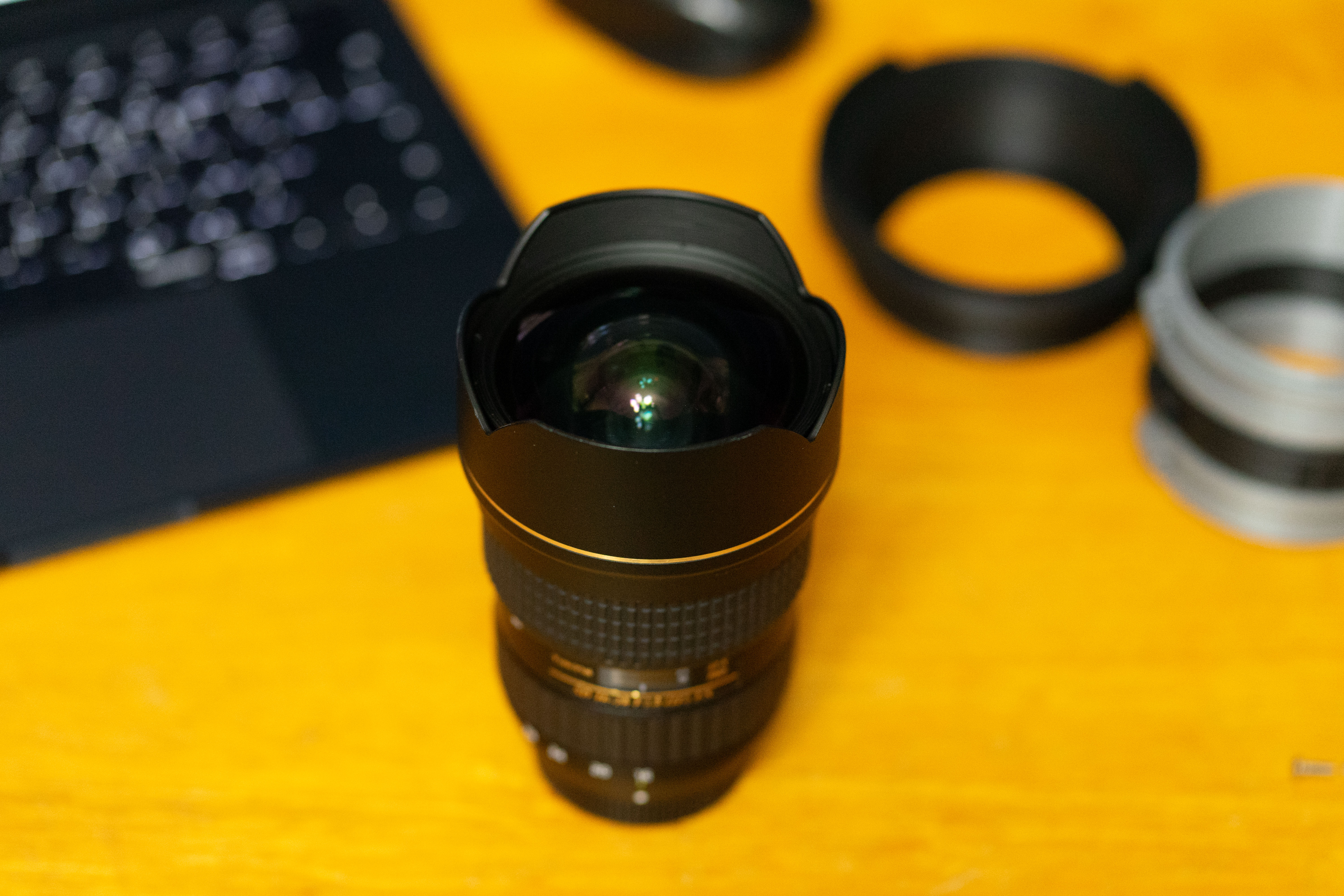

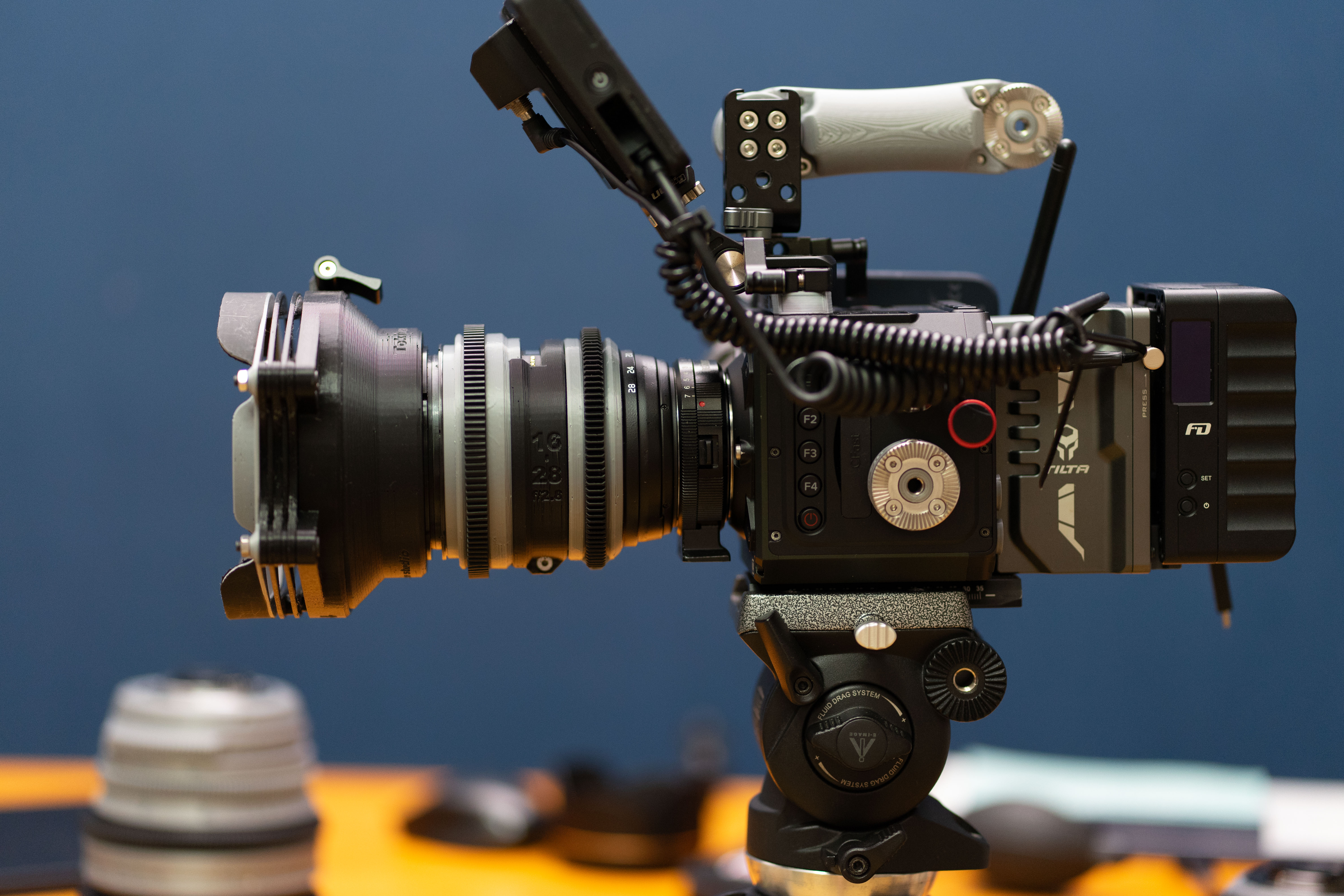

렌즈의 본래의 하우징이나 세부 파츠를 그대로 유지하고 외부에 부착하는 비파괴? 방식을 선호하지만, 전면 후드 부분은 부득이하게 분해 후 제거할 수밖에 없었다. 전면의 볼록 튀어나온 구면유리 탓에 이를 보호하기 위한 전면 하우징 형상을 유지하며 초광각(16mm)에서 비네팅이 발생하지 않게 하기 위해서는 외경 114mm로 디자인해야 했다. 하우징 업그레이드를 위해 여러 제약이 많은 고약한? 렌즈다. 16mm 초점거리에서 비네팅 발생하지 않는 선의 필터 장착을 위해 114mm 장착용의 매트박스와 4x5.65 규격의 사각 필터를 권장한다.



사진과 영상 속 렌즈는 니콘 F마운트(D타입) 렌즈이며, EF마운트 렌즈도 마운트 부분과 렌즈 하부를 제외하면 거의 동일한 디자인이라 장착이 가능할 것이라 생각한다.





* 3D 프린터 출력물 외 필요 부속



- M3 x 8mm 볼트 3개 (flat head)

https://s.click.aliexpress.com/e/_Dkl1AED



https://www.aliexpress.com/item/1005003107985358.html?spm=a2g0o.productlist.main.15.e3153fe9Qn8ojr&algo_pvid=fc756751-5615-49ef-ae93-e4e6b1e4f66a&aem_p4p_detail=202307140038558278022555794800002982539&algo_exp_id=fc756751-5615-49ef-ae93-e4e6b1e4f66a-7&pdp_npi=3%40dis%21USD%211.29%210.93%21%21%211.29%21%21%40213be68416893203354971575d078f%2112000024127030885%21sea%21KR%21757867175&curPageLogUid=DUh7vmwhcNB5&search_p4p_id=202307140038558278022555794800002982539_8&aff_fcid=f71c694b99d741e7a798c9e98a21435c-1689923489024-09048-_Dkl1AED&tt=CPS_NORMAL&aff_fsk=_Dkl1AED&aff_platform=portals-tool&sk=_Dkl1AED&aff_trace_key=f71c694b99d741e7a798c9e98a21435c-1689923489024-09048-_Dkl1AED&terminal_id=d8be278e5ada47a1ac7949e0f2153676&afSmartRedirect=y

Welcome to AliExpress! Sign Out Register Sign in   My Orders My Coins Message Center Payment Wish List My Coupons

www.aliexpress.com

- 고무 재질의 팔로우 포커스 기어 링 (선택)

https://s.click.aliexpress.com/e/_DdUQxGp



https://www.aliexpress.com/item/32961097450.html?pdp_npi=3%40dis%21USD%211.90%211.33%21%21%21%21%21%402116476a16893200246274338d07f2%2166504042657%21affd%21%21%3Fscm%3Dnull&pvid=null&gatewayAdapt=glo2kor&aff_fcid=2937e1c6ec2d49dabf439776fb64bb06-1689923508085-02665-_DdUQxGp&tt=CPS_NORMAL&aff_fsk=_DdUQxGp&aff_platform=portals-tool&sk=_DdUQxGp&aff_trace_key=2937e1c6ec2d49dabf439776fb64bb06-1689923508085-02665-_DdUQxGp&terminal_id=f6228e3beeb840b89caaa742bdcf0127&afSmartRedirect=y

Welcome to AliExpress! Sign Out Register Sign in   My Orders My Coins Message Center Payment Wish List My Coupons

www.aliexpress.com

- 95mm 스냅 온 렌즈 캡

https://s.click.aliexpress.com/e/_DBIKVAH



https://www.aliexpress.com/item/1005004183443047.html?spm=a2g0o.productlist.main.1.4b1220f55NKURH&algo_pvid=77d2897a-0435-42d1-b5c6-6d353251a14d&algo_exp_id=77d2897a-0435-42d1-b5c6-6d353251a14d-0&pdp_npi=3%40dis%21USD%211.00%211.0%21%21%211.00%21%21%402145277316899233787386138d0744%2112000028310366851%21sea%21KR%21757867175&curPageLogUid=BygU2na6L0w2&aff_fcid=b6e6065d2507440a80b32e7550ada35e-1689923441271-08105-_DBIKVAH&tt=CPS_NORMAL&aff_fsk=_DBIKVAH&aff_platform=portals-tool&sk=_DBIKVAH&aff_trace_key=b6e6065d2507440a80b32e7550ada35e-1689923441271-08105-_DBIKVAH&terminal_id=f277b724f94f402eb56f41ef0e61072e&afSmartRedirect=y

Welcome to AliExpress! Sign Out Register Sign in   My Orders My Coins Message Center Payment Wish List My Coupons

www.aliexpress.com

- 순간 접착제



- 가성비 추천 3D 프린터

https://s.click.aliexpress.com/e/_De4ryzz



https://www.aliexpress.com/item/4001279175159.html?spm=a2g0o.productlist.main.1.654959506Kgydy&algo_pvid=f50476f5-ccf8-4574-b498-f6a34203c3bc&algo_exp_id=f50476f5-ccf8-4574-b498-f6a34203c3bc-0&pdp_npi=4%40dis%21USD%21299.98%21131.99%21%21%21299.98%21%21%40210318d116909630639562679e7ede%2110000015583857961%21sea%21KR%21757867175%21&curPageLogUid=BFrwFzJwd3nr&aff_fcid=2272239d70b345829004346145337c2b-1690963193465-00247-_De4ryzz&tt=CPS_NORMAL&aff_fsk=_De4ryzz&aff_platform=portals-tool&sk=_De4ryzz&aff_trace_key=2272239d70b345829004346145337c2b-1690963193465-00247-_De4ryzz&terminal_id=1b473bb84fc143a7ae633eec6ba77290&afSmartRedirect=y



www.aliexpress.com





개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.

Tokina 16-28 New lens cap.stl
0.50MB
Tokina 16-28 New front_03.stl
0.72MB
Tokina 16-28 New focus ring base_02.stl
0.44MB
Tokina 16-28 New focus gear_02.stl
0.36MB
Tokina 16-28 New Aperture gear_02.stl
0.35MB
Tokina 16-28 New focus ring base2.stl
0.44MB
Tokina 16-28 New Aperture base.stl
0.39MB
Tokina 16-28 New Middle.stl
0.62MB
