삼양 35mm f1.4 AS UMC EF 마운트 하우징 업그레이드 (추가 버전) / Lens housing upgrade_additional version_Samyang /Rokinon 35mm f1.4 for EF mount

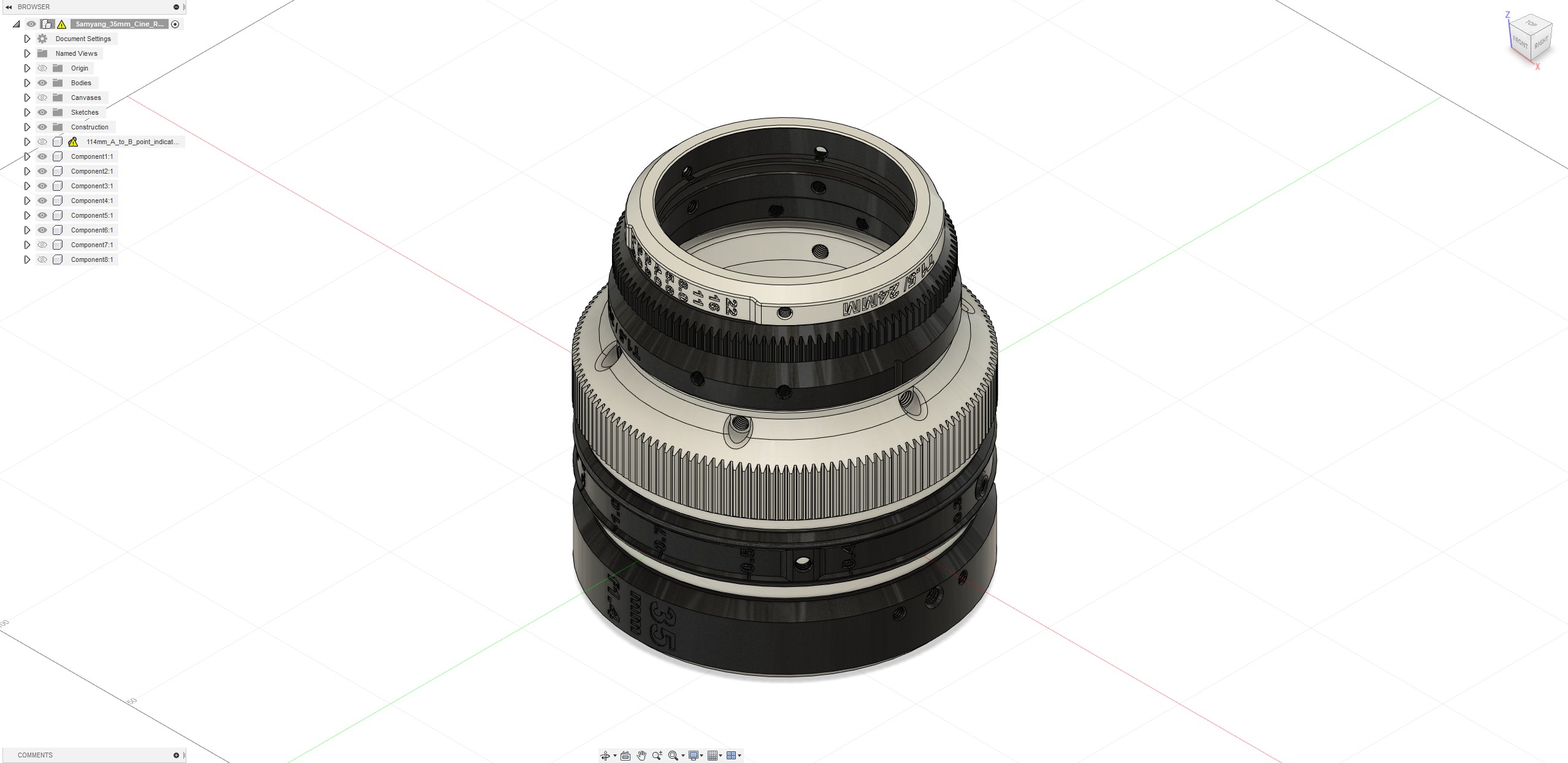

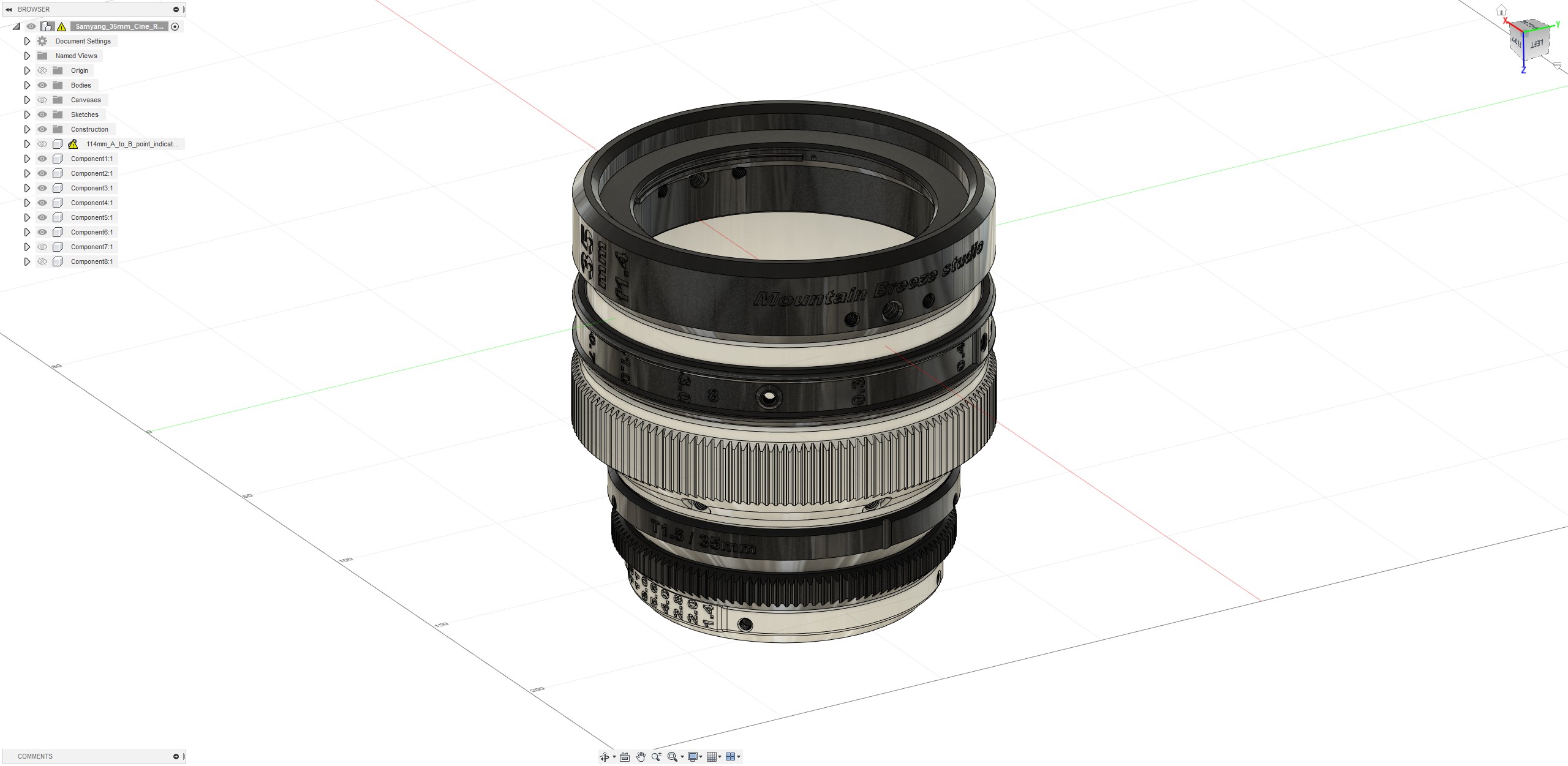

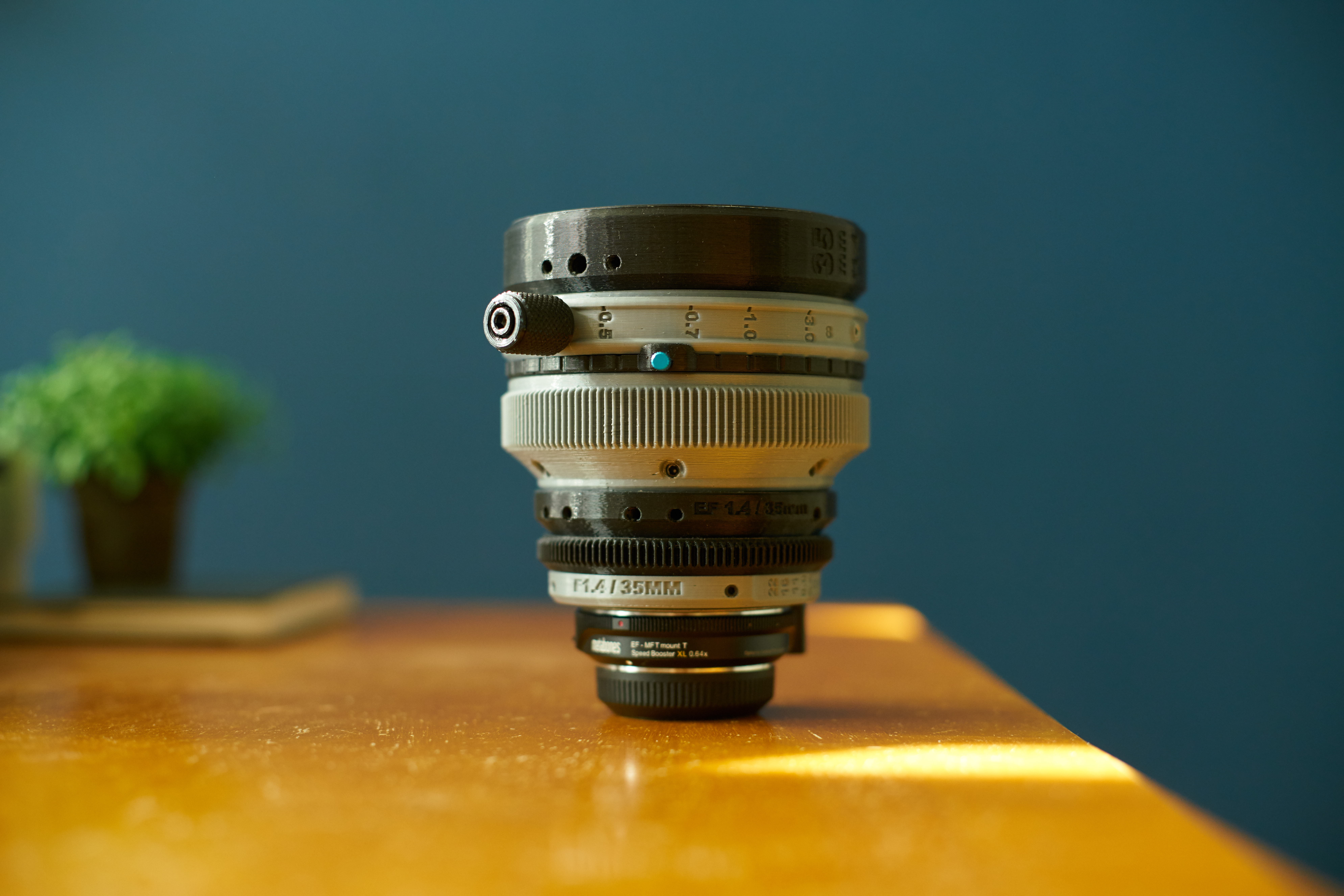

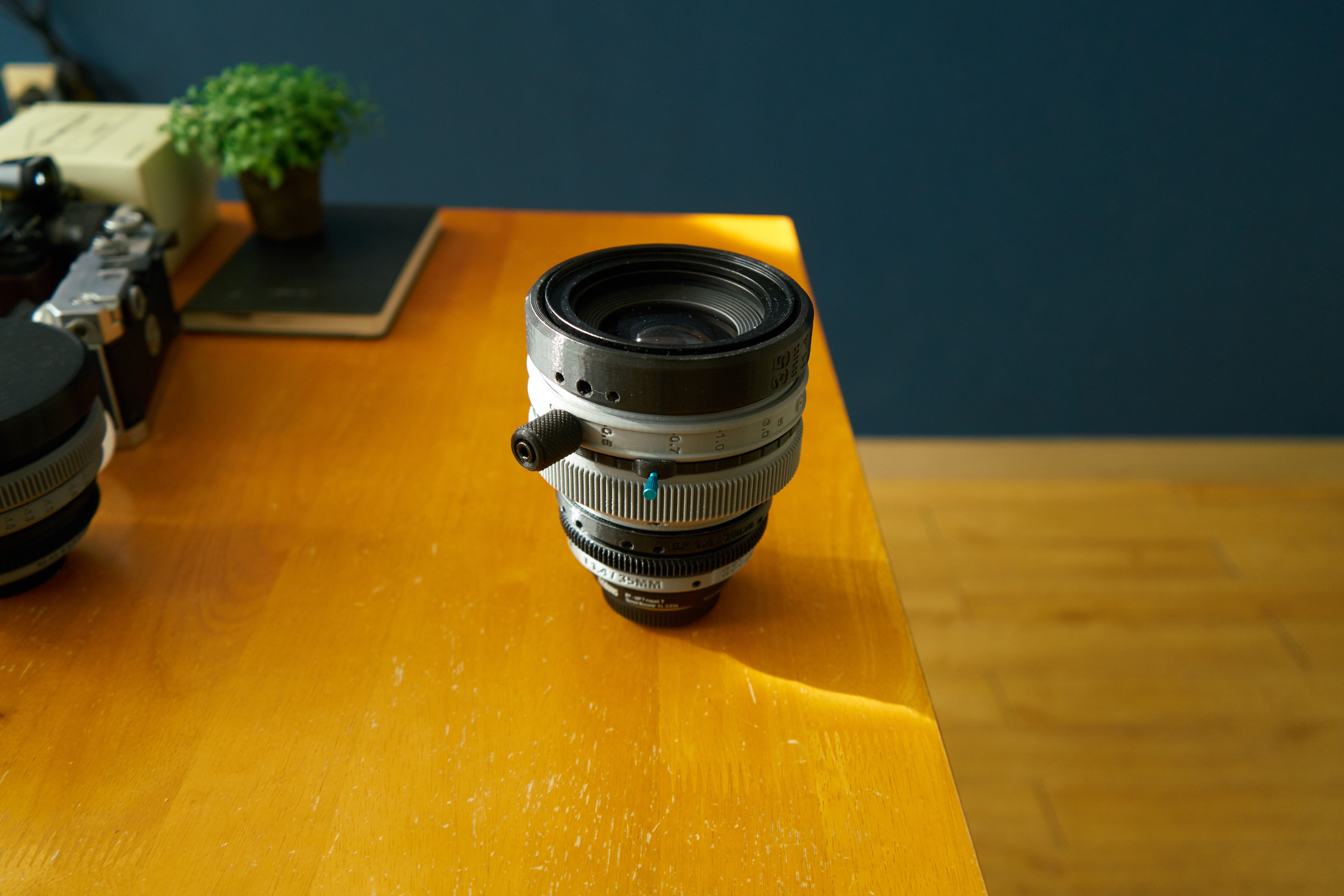

이 커스텀 렌즈 리하우징은 "로키논/삼양(POLAR) 35mm f/1.4 AS UMC 스틸렌즈(EF 마운트)"에 최적화되어 있습니다. 이것은 1년 전에 공개했던 이 렌즈의 하우징 디자인을 개선한 새로운 추가 하우징 버전입니다. (전면 부분 변경, 조리개 링 등 하부 형상 변경, 이전 버전 전면부와 포커스 기어 부분의 호환성)



하우징을 업그레이드하려면 렌즈를 분해했다가 다시 조립해야 합니다. 하우징 조립 과정은 아래 링크의 이전 영상을 참고해주세요.



이전 버전 https://surplusperson.tistory.com/772

시네마틱 렌즈 리하우징 "삼양 35미리 F1.4 & T1.5 시네" / Cinematic Lens Rehousing_ROKINON/Samyang(POLA) 35mm F1.4



렌즈 하우징의 외경은 114mm이며 포컬 기어 역시 시네마 렌즈에 적용되는 0.8M 표준 기어 피치를 적용했다. (외경 114mm / 141T) 렌즈의 외경이 클수록 부담이 커지지만 포커스 링의 외경이 클수록 미세하게 초점을 조정할 수 있습니다. 다른 시네마 렌즈 전용 보조 장치를 사용할 때 유용합니다.



여러 M5 및 M4 표준 그러브 나사를 사용하여 고정하도록 설계되었습니다. 전면에 사용된 필터 승강링은 일반 원형 필터를 쉽게 사용할 수 있도록 설계되었으며 렌즈 하우징의 전면을 단단히 고정하도록 설계되었습니다. (전면에 표준 필터 장착 나사, 내경 95mm)





[필요한 부품]

77-82mm & 82-95mm 스텝업 링

M5 x 6mm 그럽(무두) 나사_6개

M4 x 4mm 그럽 scfews_18pcs

M4 x 10mm 나사_8개(지지대 고정용)



https://s.click.aliexpress.com/e/_dVL26qD

2301.0₩ 18% OFF|오리지널 라이즈 (영국) 82mm 95mm 82 95mm 82 95 스텝 업 링 필터 어댑터 블랙|filter adapter|

https://s.click.aliexpress.com/e/_9gq1DO

1303.0₩ 8% OFF|304ss Din7984 M3 M4 M5 M6 M8 M10 육각 소켓 얇은 로우 쇼트 헤드 캡 나사, 50 개 20 개 10 개 5

https://www.aliexpress.com/item/33029779249.html?spm=a2g0s.9042311.0.0.27424c4dSKjLaS

463.0₩ 20% OFF|50/304 개 M1.6 M2 M2.5 M3 M4 M5 M6 M8 DIN916 스테인레스 스틸 12.9 등급 합금강 육각 소켓 세트





파일 공유는 아이디어를 나누기 위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.



Samyang_35mm_Cine_Rehousing_114mm_Focus_gear.stl

1.75MB

Samyang_35mm_Cine_Rehousing_114mm_focus_ring.stl

0.85MB

Samyang_35mm_Cine_Rehousing_114mm_middle.stl

2.49MB

Samyang_35mm_Cine_Rehousing_114mm_Support.stl

1.52MB

114mm_AtoBr_Mark_Black.stl

0.28MB

Samyang_35mm_Cine_Rehousing_114mm.Ver2_Front_New.stl

1.65MB

Samyang_35mm_Cine_Rehousing_114mm_Aperture_gear_2.stl

0.76MB

Samyang_35mm_Cine_Rehousing_114mm_aperture_ring.stl

0.89MB
