업그레이드-빈티지 렌즈 하우징, Helios 44-2 PL 마운트용 / Upgrade-Vintage Lens housing, Helios 44-2 58mm f/2 for PL mount & Rear Lens cap_3D modeling+Printing

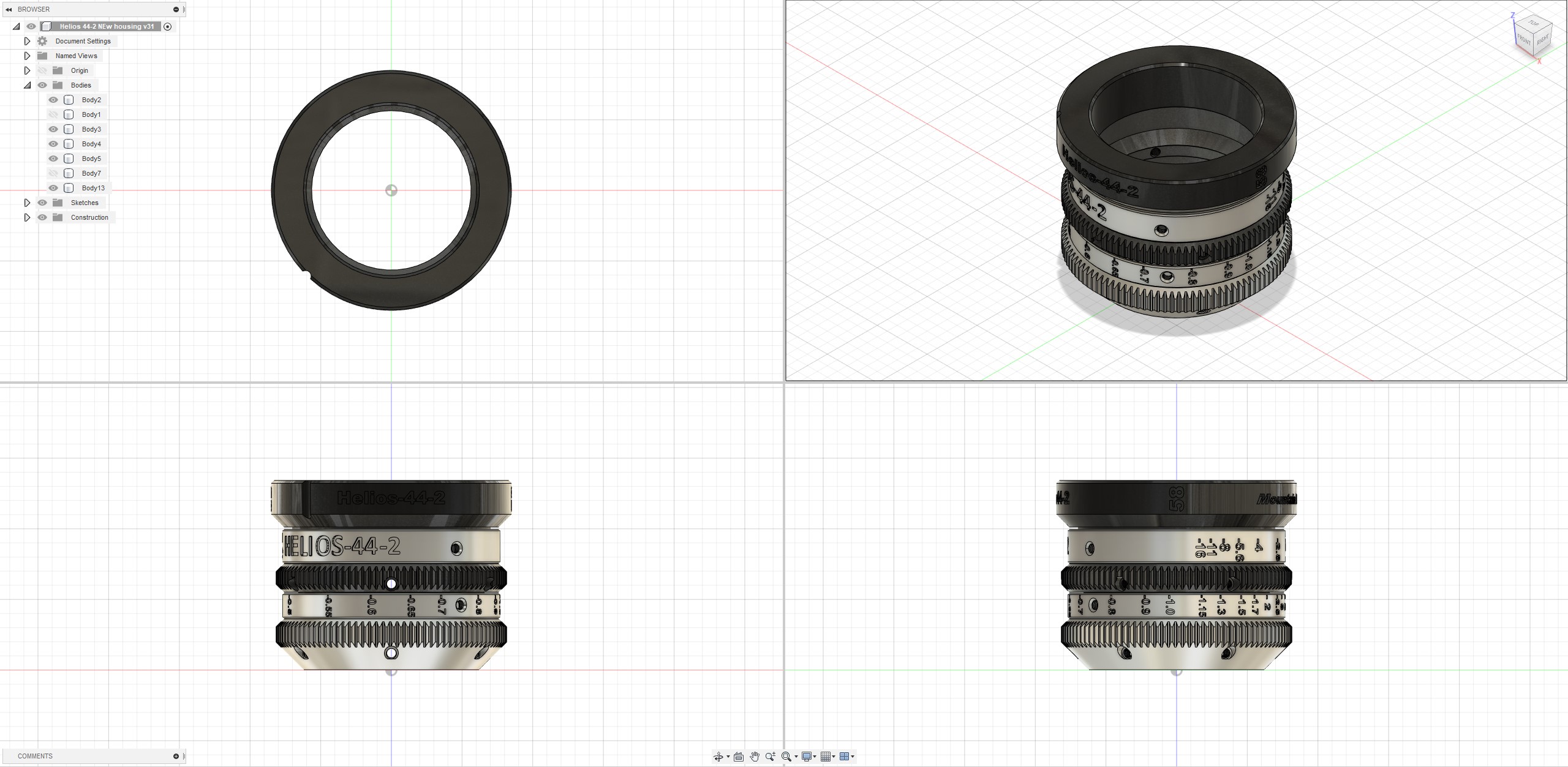

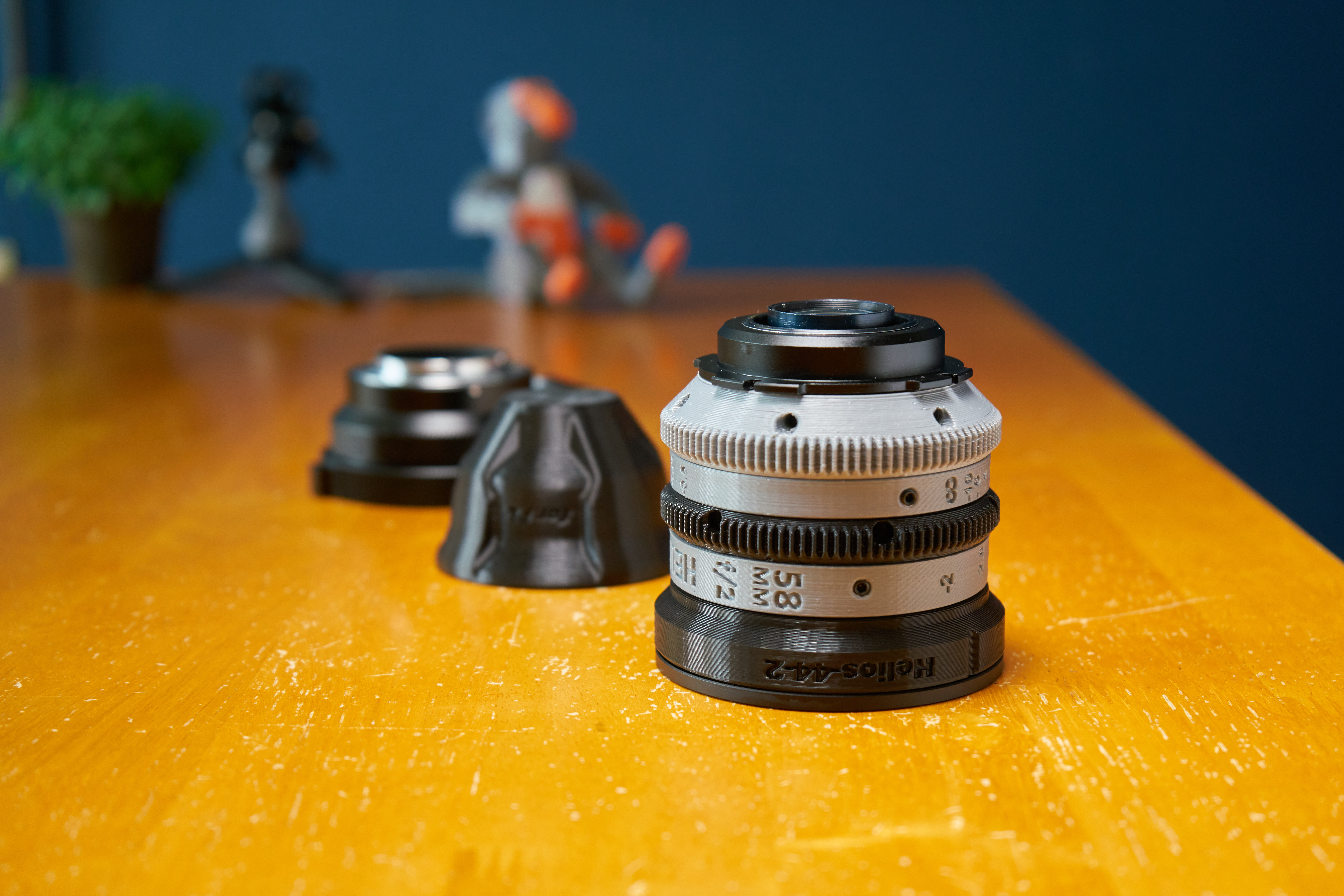

이 렌즈 하우징은 Helios-44-2, 58mm f / 2 용으로 맞춤 설계되었습니다. PL 마운트 용으로 설계되었으며 일부 부품은 일반 판매용 금속 부품을 사용하여 견고하게 장착할 수 있으며 높은 내구성을 확보하기 위해 노력했습니다. (M42-PL 마운트 변환 어댑터 및 전면 필터 어댑터)



이전 동영상에서 공유 한 Helios-44-2의 EF 마운트 용 업그레이드 하우징과 비교하여 후면 및 전면 부품이 변경되었습니다. 초점 링 및 조리개 링과 같은 다른 부품은 동일한 디자인이며 서로 바꿔서 사용할 수 있습니다.



전면에는 49-52mm, 52-55mm, 55mm 금속 원통형 후드와 58-82mm 스텝 업 링 (필터 어댑터)이 사용되었습니다. 마지막 스텝 업 링의 직경은 장착 할 필터의 크기에 따라 선택할 수 있습니다. 업그레이드 렌즈 하우징 전면 부의 최대 외경은 85mm입니다. 0.8M 표준 기어 피치가 초점 및 조리개 링에 적용되고 외경은 81.6mm (100T)입니다.

[필수 부품]
-M4 x 4mm 그럽 나사 (16 개)
-M42 to PL 마운트 변환 어댑터

www.aliexpress.com/item/4000393804930.html?spm=a2g0o.cart.0.0.11233c00gF34Ab&mp=1

6.99US $ |M42 x1mm SLR Lens for Arri PL Camera Mount Adapter For Arriflex Lens NP8294|Lens Adapter| - AliExpress

-49-52mm 스텝 업 링
-52-55mm 스텝 업 링
-55mm 원통형 금속 후드

https://s.click.aliexpress.com/e/_AopUY8

2.5US $ |40.5 49 52 55 58 62 67 72 77mm 금속 렌즈 후드 canon nikon 40.5 49 52 55 58 62 67 72 77mm 렌즈|lens hood for can

-58-82mm 스텝 업 링

https://s.click.aliexpress.com/e/_9AsqFl

1.46US $ 18% OFF|original RISE(UK) 58mm 82mm 58 82mm 58 to 82 Step Up Ring Filter Adapter black|filter adapter|filter ring adapt





PL 마운트 후면 렌즈 캡은 손으로 쉽게 잡을 수 있도록 4 개의 돌출부 모양으로 설계되었습니다. 뒷면에는 다른 PL 마운트 렌즈에 맞도록 충분한 공간이 있습니다.



파일 공유는 아이디어를 공유하기위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.

Helios 44-2 NEw housing_Aperture_gear1.stl

1.03MB

Helios 44-2 NEw housing_Focus_gear.stl

0.97MB

Helios 44-2 NEw housing_F-number_ring.stl

0.69MB

Helios 44-2 NEw housing_Focus_distance_ring.stl

0.68MB

Helios 44-2 NEw housing_PL ver_Front2.stl

0.50MB

PL mount_Rear cap v2.stl

0.92MB





Tip- 조리개 조작이 너무 가벼워서 쉽게 설정값이 틀어지는 문제가 있다면, 분해 후에 조리개 회전 나사산에 고점도의 그리스 (댐핑 그리스)를 보충하는 것을 추천한다. 점도가 낮거나 질 낮은 그리스를 사용하면 조리개로 부분으로 흘러들어 조리개 날에 유막을 만들 수 있으므로 주의가 필요하다.
