[Mini Cine Type_업그레이드 렌즈 하우징_01] 수퍼 타쿠마 50미리 f1.4 (전기형) / Upgrade lens housing_Super - Takumar 50mm f1 .4_8 element ver.

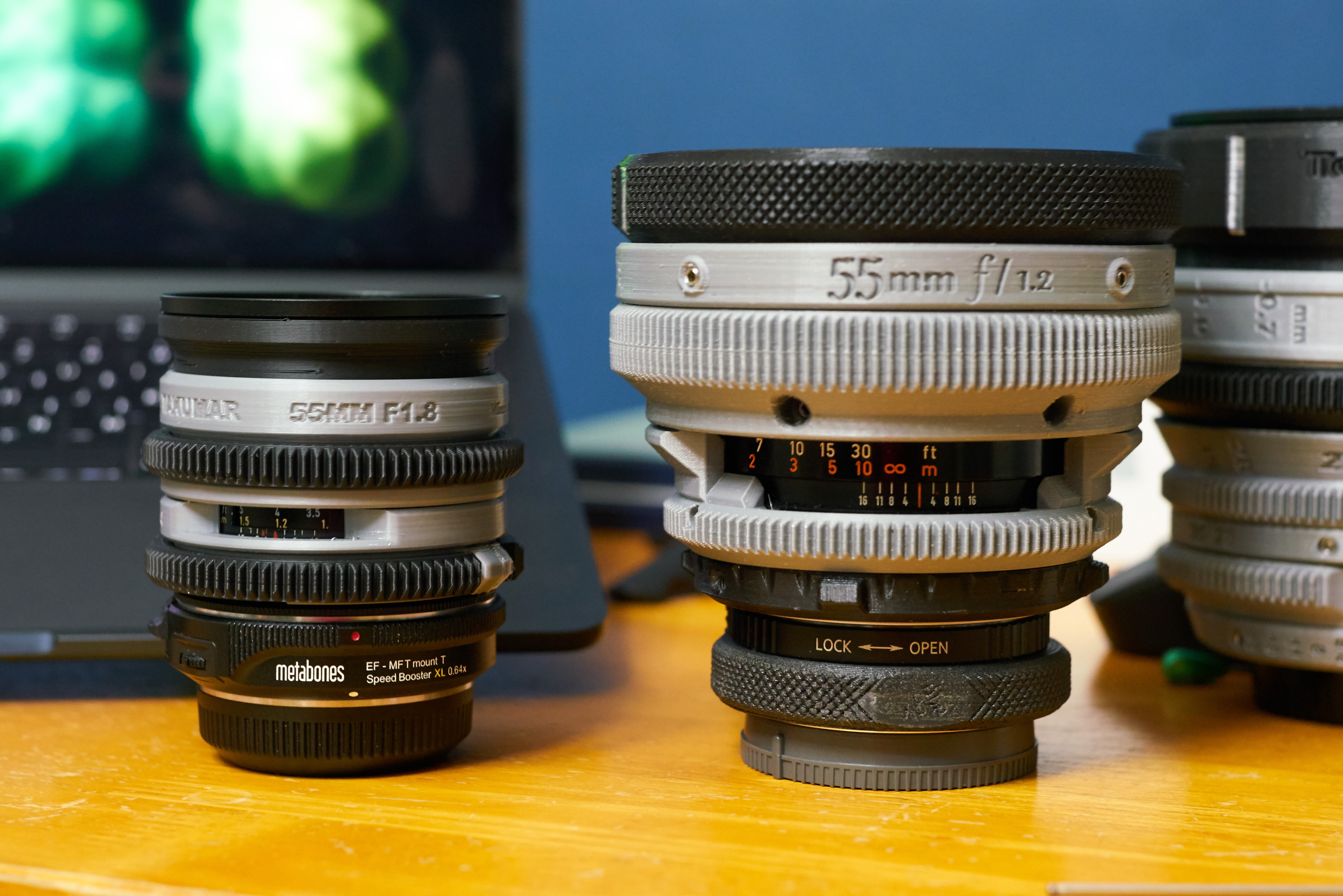

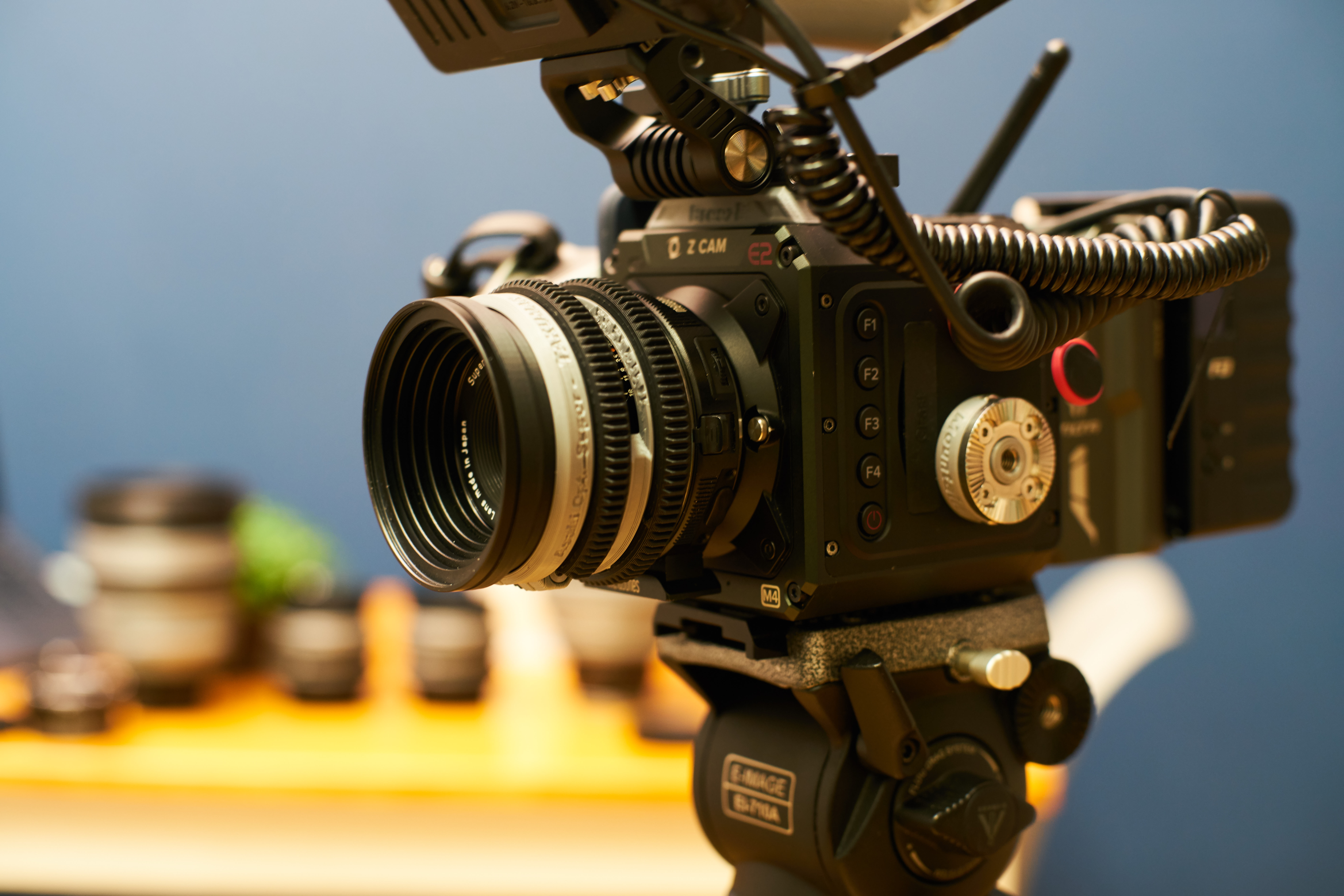

그동안 시네마 렌즈의 표준 규격(전면 114mm와 필터 스레드 95mm emd)을 고수하다 보니 렌즈의 외형이 너무 커져서 휴대와 장착해서 촬영하는 것에 불편한 점이 있었다. 최근 시네마 렌즈의 추세 또한 짐벌 사용이나 드론 등에서 사용 등을 감안하여 소형화 추세이고 이런 흐름을 반영해서, 작고 가벼운 유형의 미니 시네 렌즈를 참조해서 모델링 했다.

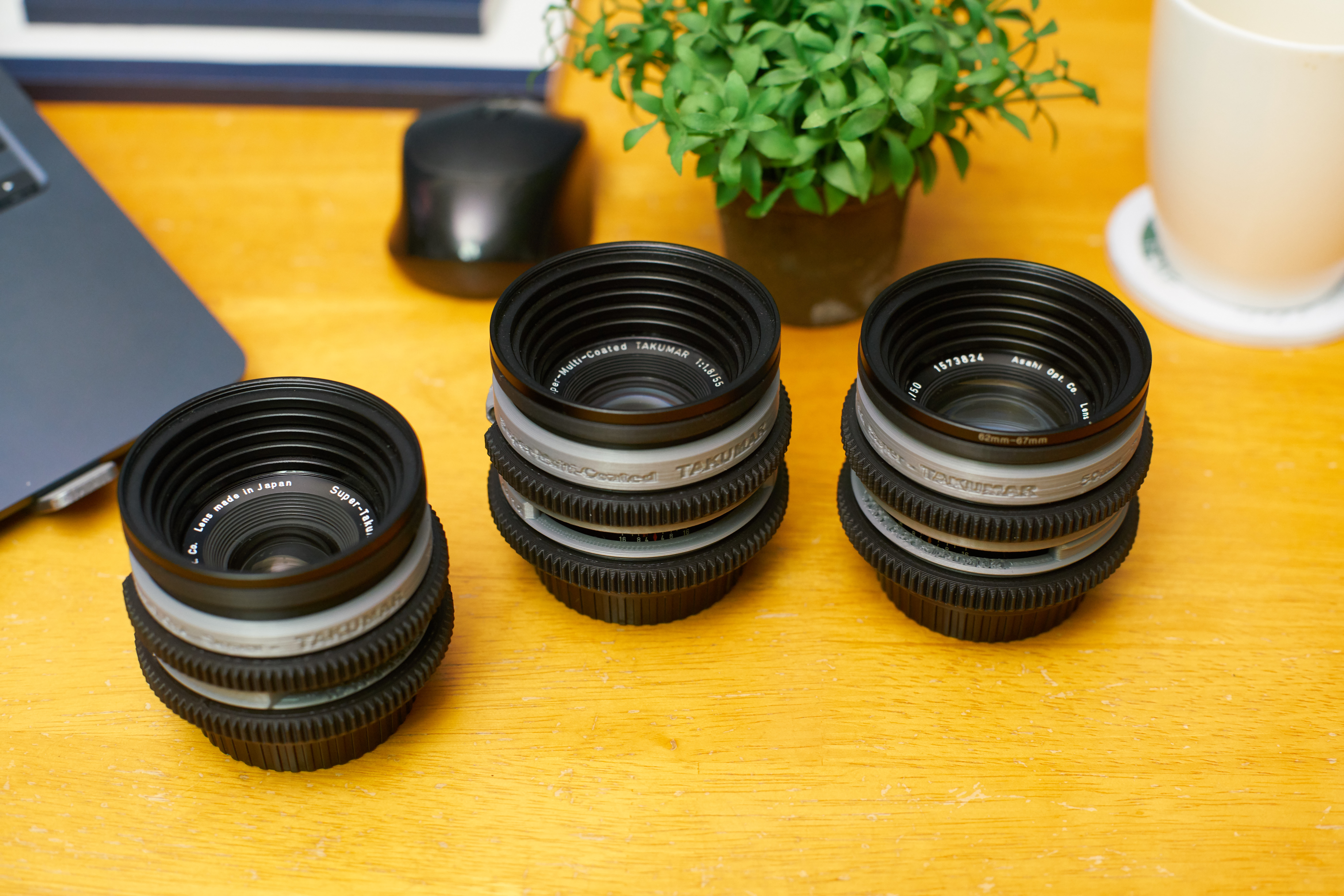

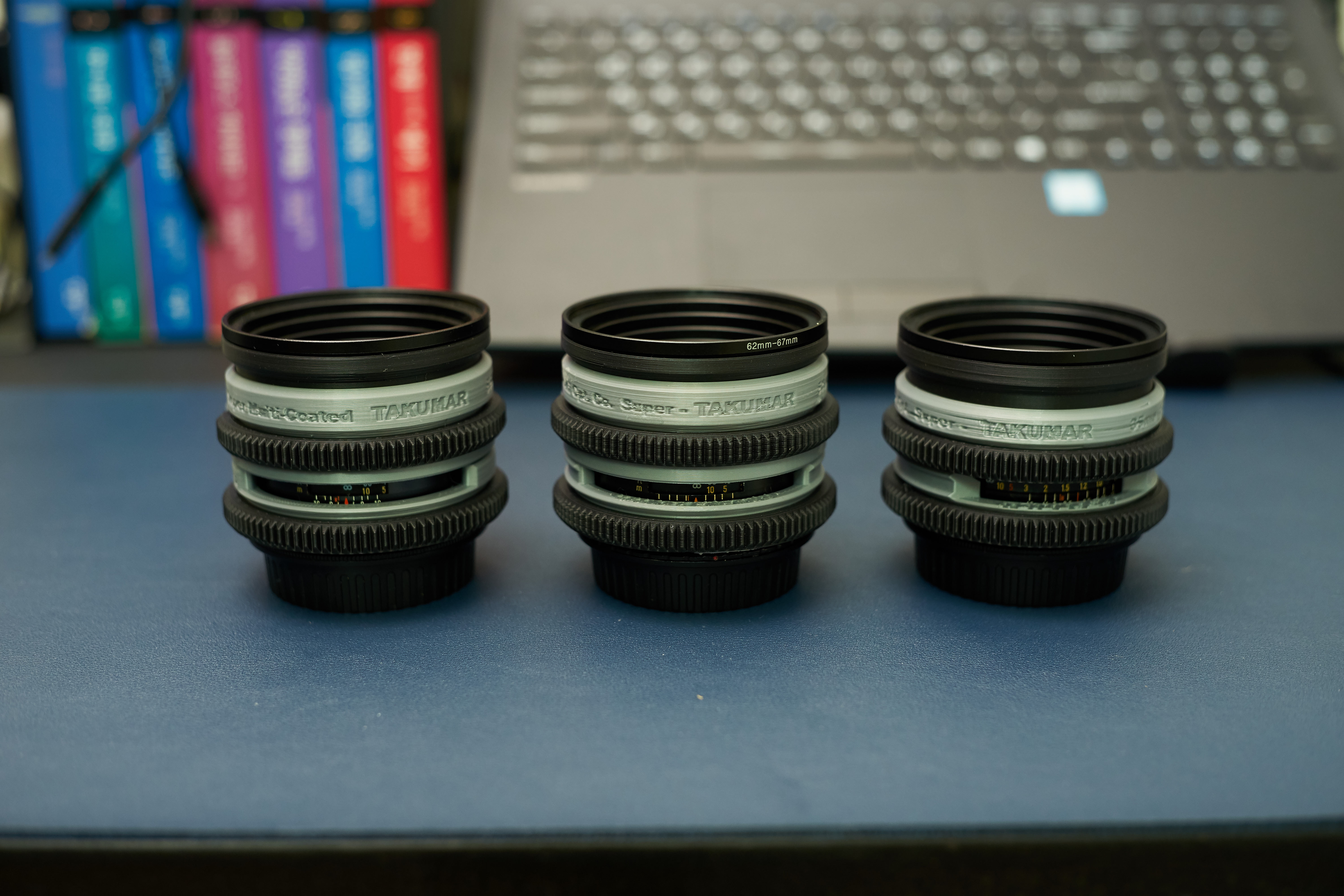

전면 외경은 70mm이고, 필터 스레드는 67mm이며, 손쉽게 구할 수 있고 가격이 저렴한 금속제 기성품 스텝 업 링 장착을 고려하여 설계했다. 기존 렌즈 하우징에 무리를 주지 않는 선에서 쉽게 부착하고 간편하게 고정할 수 있도록 렌즈를 둘러 감싸면 M3 나사로 고정하는 방식을 취했다. 렌즈 후면에는 M42 to EF 변환 어댑터를 사용했으며, 마감과 하우징을 안정적으로 고정하는데 큰 도움이 되므로, 전면 필터 스텝 업 링과 후면 마운트 변환 어댑터 사용을 적극 권장한다.





M0.8 규격의 기어링 디자인으로 팔로우 포커스와 함께 사용할 수 있으며 손으로 조작 시 미끄러짐 방지에도 도움이 되도록 했다. 만약 고무 재질을 좋아하고 필요하다면 기성 고무 팔로우 포커스 기어를 길이에 맞게 잘라서 부착하는 것도 좋다. 기어와 베이스 부분 결합에는 구하기 쉽고 강력한 접착력의 순간접착제를 사용했다. 영상에서는 기어 안쪽 부분에 접착제를 발라서 장착하는 과정에 다른 부분에 본드가 묻는 문제가 있었다. 기어가 장착될 베이스 부분에 접착제를 바르고 기어를 부착하는 것이 좋다.

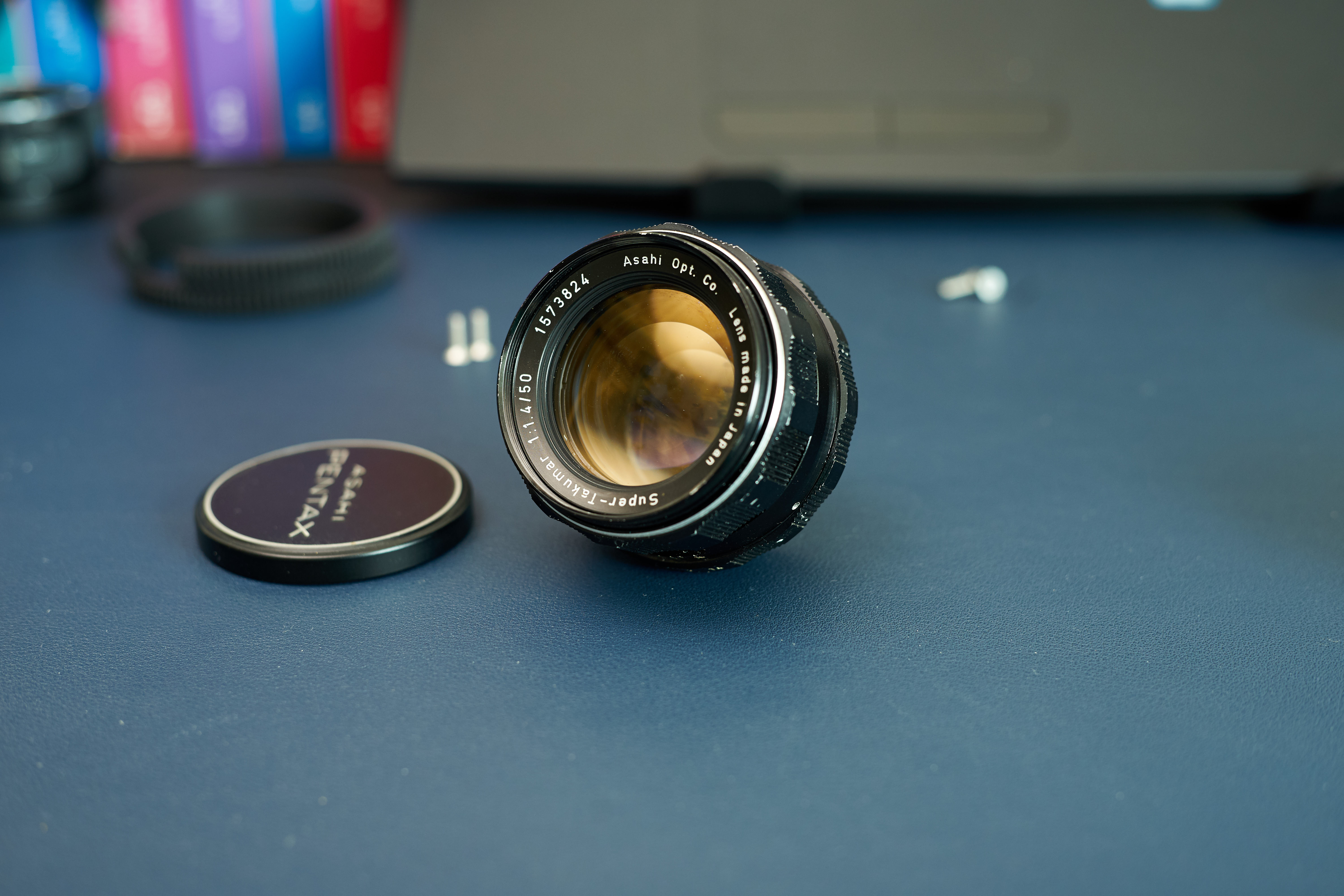

타쿠마 렌즈는 M42 마운트를 사용하는 빈티지 카메라용 단렌즈로 준수한 광학성능과 뛰어난 수동 조작감을 가지고 있고, 작은 크기라서 미니 시네 프라임 렌즈를 만드는데 적합해서 선택했다. 더구나 가격도 매우 저렴하고 과거의 인기로 많이 팔린 제품이라 쉽게 구할 수 있다는 점이 매력이라 생각한다. 그러나 타쿠마 렌즈는 같은 사양이지만 제작된 시기별로 조금씩 다른 외형의 렌즈 유형이 존재하는 점은 유감스럽다. 그리고 일부 방사선 검출 이슈가 있는 광학 유리로 만들어진 렌즈가 있고, 이 렌즈들은 '황변' 문제로 인해 색재현력의 균형 측면에서 좋지 않다고 생각해서 이 버전의 렌즈는 모델링 대상에서 제외했다.





슈퍼 타쿠마 50mm f1.4 7요소는 방사선 검출 이슈의 최정점에 있는 렌즈이므로 모델링 대상에서 제외하였고, 7요소 버전에 비해서 상대적으로 구하기 어렵지만 8요소 버전이 꽤 매력있는 렌즈라 생각해서 이에 업그레이드 하우징을 맞춤 설계했다.



* 3D 프린터 출력물 외 필요 부속



- M3 x 8mm 볼트 2개 (flat head)

https://s.click.aliexpress.com/e/_Dkl1AED

https://www.aliexpress.com/item/1005003107985358.html?spm=a2g0o.productlist.main.15.e3153fe9Qn8ojr&algo_pvid=fc756751-5615-49ef-ae93-e4e6b1e4f66a&aem_p4p_detail=202307140038558278022555794800002982539&algo_exp_id=fc756751-5615-49ef-ae93-e4e6b1e4f66a-7&pdp_npi=3%40dis%21USD%211.29%210.93%21%21%211.29%21%21%40213be68416893203354971575d078f%2112000024127030885%21sea%21KR%21757867175&curPageLogUid=DUh7vmwhcNB5&search_p4p_id=202307140038558278022555794800002982539_8&aff_fcid=8fc38ae76a6d4c1ab156bbbf2ccea8d7-1690796073543-06811-_Dkl1AED&tt=CPS_NORMAL&aff_fsk=_Dkl1AED&aff_platform=portals-tool&sk=_Dkl1AED&aff_trace_key=8fc38ae76a6d4c1ab156bbbf2ccea8d7-1690796073543-06811-_Dkl1AED&terminal_id=8c85134c847947f9a466ac51cb87063c&afSmartRedirect=y



- 49-52, 52-55, 55-58, 58-62, 62-67 스텝 업 링 (필터 어뎁터)

https://s.click.aliexpress.com/e/_DB7IDSj

https://www.aliexpress.com/item/1005005565693375.html?spm=a2g0o.productlist.main.43.5dc81214QFhnbA&algo_pvid=bf7a97ca-1fc5-4252-891a-40aa7c08830b&algo_exp_id=bf7a97ca-1fc5-4252-891a-40aa7c08830b-21&pdp_npi=3%40dis%21KRW%218166%215309.0%21%21%216.23%21%21%402103223416907961610365929e3aed%2112000033572413870%21sea%21KR%21757867175&curPageLogUid=0oEub2KarThM&aff_fcid=bd3f421bb9aa4130b6dec3f53eedfbc8-1690796236907-04671-_DB7IDSj&tt=CPS_NORMAL&aff_fsk=_DB7IDSj&aff_platform=portals-tool&sk=_DB7IDSj&aff_trace_key=bd3f421bb9aa4130b6dec3f53eedfbc8-1690796236907-04671-_DB7IDSj&terminal_id=5ca3dd286ef94181ba17162ccb83069e&afSmartRedirect=y

- M42 to EF conversion adapter

https://s.click.aliexpress.com/e/_DmmUd5v

https://www.aliexpress.com/item/1005003656885494.html?spm=a2g0o.productlist.main.1.6c274777Px5pCi&algo_pvid=2525878c-cf77-453f-88d3-8d84610da154&algo_exp_id=2525878c-cf77-453f-88d3-8d84610da154-0&pdp_npi=3%40dis%21USD%214.92%213.64%21%21%2134.91%21%21%402101f4a116908093639412811ecc4d%2112000026676732846%21sea%21KR%21757867175&curPageLogUid=lJUwqCDfBA5c&aff_fcid=1eeb7f82ffe1419fb300c407f1ccb35d-1690809476477-01228-_DmmUd5v&tt=CPS_NORMAL&aff_fsk=_DmmUd5v&aff_platform=portals-tool&sk=_DmmUd5v&aff_trace_key=1eeb7f82ffe1419fb300c407f1ccb35d-1690809476477-01228-_DmmUd5v&terminal_id=58ec9c0e864f45e9b4baa7571876b917&afSmartRedirect=y



- 고무 재질의 팔로우 포커스 기어 링 (선택)

https://s.click.aliexpress.com/e/_DdUQxGp

https://www.aliexpress.com/item/32961097450.html?pdp_npi=3%40dis%21USD%211.90%211.33%21%21%21%21%21%402116476a16893200246274338d07f2%2166504042657%21affd%21%21%3Fscm%3Dnull&pvid=null&gatewayAdapt=glo2kor&aff_fcid=e341e10df0814794bf14323eaf07caaa-1690795951673-00655-_DdUQxGp&tt=CPS_NORMAL&aff_fsk=_DdUQxGp&aff_platform=portals-tool&sk=_DdUQxGp&aff_trace_key=e341e10df0814794bf14323eaf07caaa-1690795951673-00655-_DdUQxGp&terminal_id=5b4bb228ca2a4a09bc9b102db9c168fa&afSmartRedirect=y



- 67mm 스냅 온 렌즈 캡

https://s.click.aliexpress.com/e/_DB4z02R\

https://www.aliexpress.com/item/4000984114738.html?spm=a2g0o.productlist.main.9.65a11ff5JfDvCa&algo_pvid=736f95cf-ffe4-4aca-b97f-2a4b3c6f69e3&aem_p4p_detail=202307310231098527290553618540012498592&algo_exp_id=736f95cf-ffe4-4aca-b97f-2a4b3c6f69e3-4&pdp_npi=3%40dis%21KRW%212084%211376.0%21%21%211.59%21%21%40210318b916907958689134780e4900%2110000013194908324%21sea%21KR%21757867175&curPageLogUid=41iuq4Pqknc0&search_p4p_id=202307310231098527290553618540012498592_1&aff_fcid=4c20a65606894c1fb852356807412902-1690795947464-08251-_DB4z02R&tt=CPS_NORMAL&aff_fsk=_DB4z02R&aff_platform=portals-tool&sk=_DB4z02R&aff_trace_key=4c20a65606894c1fb852356807412902-1690795947464-08251-_DB4z02R&terminal_id=aa21a59874a94a9ea65a8241d457f567&afSmartRedirect=y



- 순간 (초강력) 접착제



- 가성비 추천 3D 프린터

https://s.click.aliexpress.com/e/_DFN5ZVv

https://www.aliexpress.com/item/4001279175159.html?spm=a2g0o.productlist.main.1.654959506Kgydy&algo_pvid=f50476f5-ccf8-4574-b498-f6a34203c3bc&algo_exp_id=f50476f5-ccf8-4574-b498-f6a34203c3bc-0&pdp_npi=4%40dis%21USD%21299.98%21131.99%21%21%21299.98%21%21%40210318d116909630639562679e7ede%2110000015583857961%21sea%21KR%21757867175%21&curPageLogUid=BFrwFzJwd3nr&aff_fcid=b1e8b766031c4e8ea77fe345472d46ba-1690963844421-06202-_DFN5ZVv&tt=CPS_NORMAL&aff_fsk=_DFN5ZVv&aff_platform=portals-tool&sk=_DFN5ZVv&aff_trace_key=b1e8b766031c4e8ea77fe345472d46ba-1690963844421-06202-_DFN5ZVv&terminal_id=3e048a2415e34e48bfca521f694210ec&afSmartRedirect=y



https://s.click.aliexpress.com/e/_De4ryzz

https://www.aliexpress.com/item/4001279175159.html?spm=a2g0o.productlist.main.1.654959506Kgydy&algo_pvid=f50476f5-ccf8-4574-b498-f6a34203c3bc&algo_exp_id=f50476f5-ccf8-4574-b498-f6a34203c3bc-0&pdp_npi=4%40dis%21USD%21299.98%21131.99%21%21%21299.98%21%21%40210318d116909630639562679e7ede%2110000015583857961%21sea%21KR%21757867175%21&curPageLogUid=BFrwFzJwd3nr&aff_fcid=2272239d70b345829004346145337c2b-1690963193465-00247-_De4ryzz&tt=CPS_NORMAL&aff_fsk=_De4ryzz&aff_platform=portals-tool&sk=_De4ryzz&aff_trace_key=2272239d70b345829004346145337c2b-1690963193465-00247-_De4ryzz&terminal_id=1b473bb84fc143a7ae633eec6ba77290&afSmartRedirect=y



개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.



Super_Takumar_50mm f1.4_Mini_Focus base_02.stl

0.82MB

Super_Takumar_50mm f1.4_Mini_Front.stl

0.22MB

Super_Takumar_50mm f1.4_Mini_Gear.stl

0.26MB

Super_Takumar_50mm f1.4_Mini_Aperture base_02.stl

0.57MB
