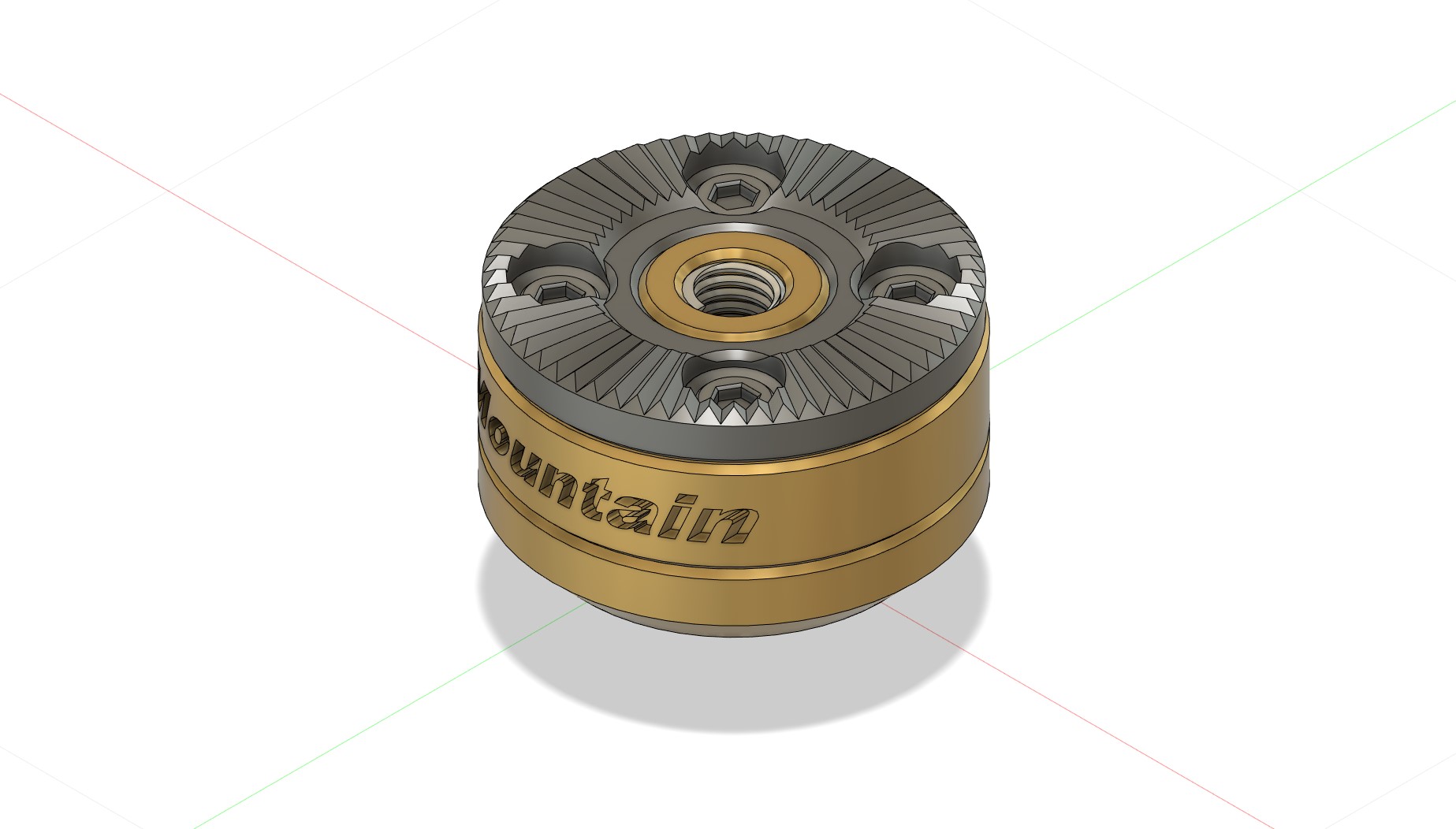

3D 프린팅을 위한 모델링과 아리 로제트 마운트 어댑터 만들기 / 3D models to print _ Arri rosette mount adapter

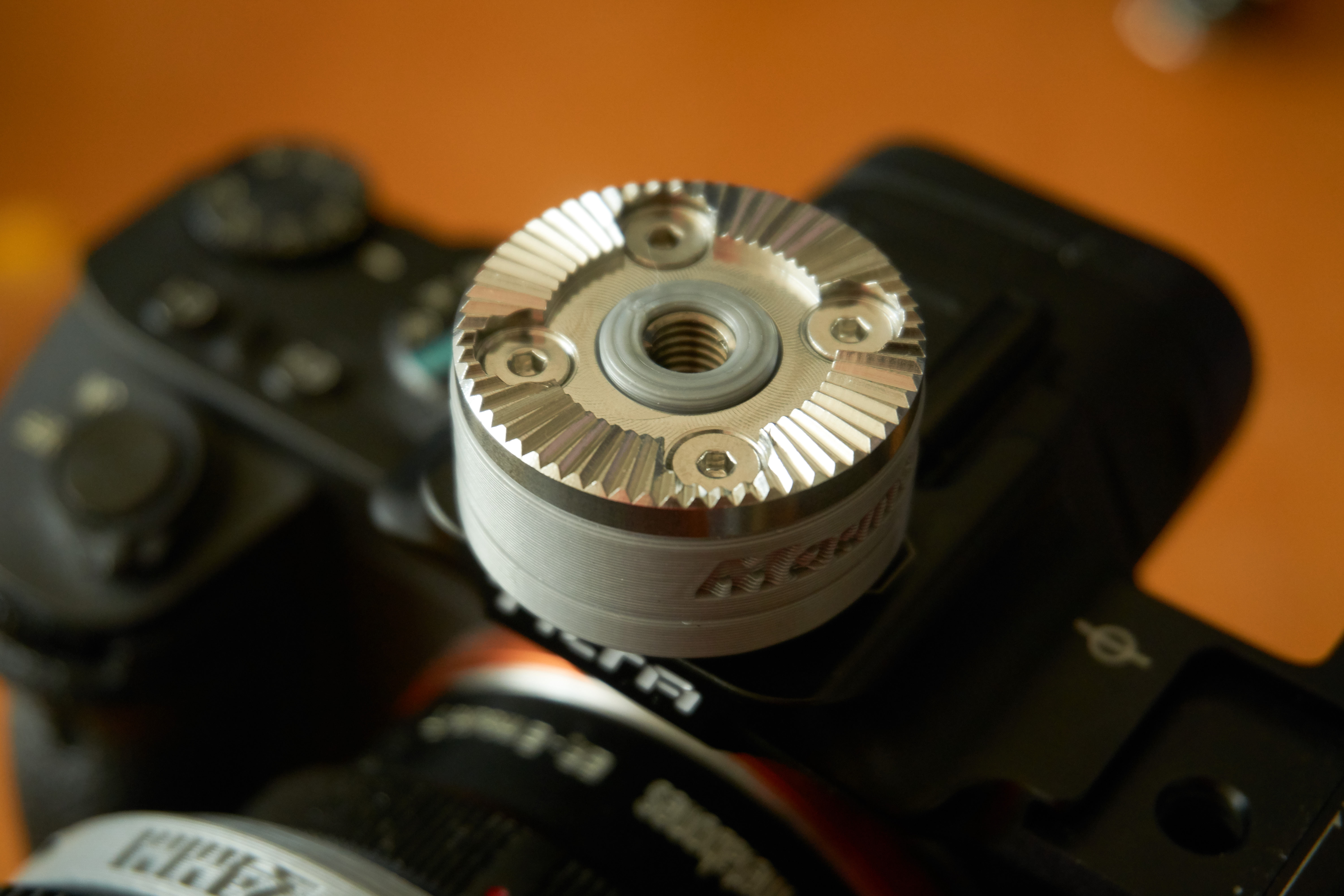

프린팅으로 제작할 수 있도록 아리 로젯 익스텐션 암이나 핸들 그립을 장착하기 위한 어댑터를 모델링하여 제작하는 영상입니다. 카메라 케이지 등에 1/4" 나사로 고정하도록 설계되어 있습니다.



시중에 비슷한 종류의 알루미늄 제조의 제품이 있어서 굳이 만들어서 사용할 필요는 없었지만 일반적인 규격 외의 맞춤형/커스텀이 필요한 경우가 있어서 몇 종류를 모델링했습니다.







Z cam E2용 마운트 어댑터의 경우 24mm의 1/4" 나사 구멍 간격이 적용되었습니다. 비슷한 모양의 박스 카메라인 Panasonic BGH_1에는 22mm 나사 구멍 간격이 있어 맞지 않습니다.





고정용 1/4" 나사 종류 중에서 머리 부분이 너무 크지 않은 나사를 선택하세요. 머리가 큰 유형의 경우 적합하지 않습니다.



[필요 부품]



Arri Rosette Gear & M3 x 5mm 고정용 나사

어댑터 고정용 1.4" 나사

Arri 로제트 잠금 장치용 M6 x 10mm 나사산 수리 인서트 및 M6 x 17mm 나사

- 위치 고정 핀 유형 추가 부속

핀 위치 지정용 M3 x 5mm 나사_2개

상단 및 하단 고정용 M4 x 8mm 나사_2개





https://s.click.aliexpress.com/e/_99BynB



19362.0₩ 27% OFF|10Pcs 20mm/31mm Arri Rosette 마운트 어댑터 카메라 케이지 핸들 그립 사진 키트 용 장착

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

https://s.click.aliexpress.com/e/_AbeLf7



4925.0₩ |XCAN 실버 스레드 수리 삽입 키트 M3 M14 1.5D 2.0D 스테인레스 스틸 수리 도구 손상된 스레드

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

https://s.click.aliexpress.com/e/_9idFqJ



5738.0₩ 21% OFF|SmallRig 육각 스패너 포함 1/4 인치, 12 개 팩 1713|pcs| - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

https://s.click.aliexpress.com/e/_ABUEqL



667.0₩ 6% OFF|알루미늄 합금 l형 M4x17 M5x20 조정 잠금 나사, 손으로 조여주는 조절 나사 DSLR 카메라

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

파일 공유는 아이디어를 나누기 위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.

Arri Rosette 24mm_for Zcam E2.stl
1.98MB
arri rosette 18mm_Normal v8.stl
1.31MB
Arri Rosette_Arri location pin type part_1.stl
0.78MB
Arri Rosette_Arri location pin type part_2.stl
1.60MB
Arri_Rosette 12mm hole.stl
0.21MB
