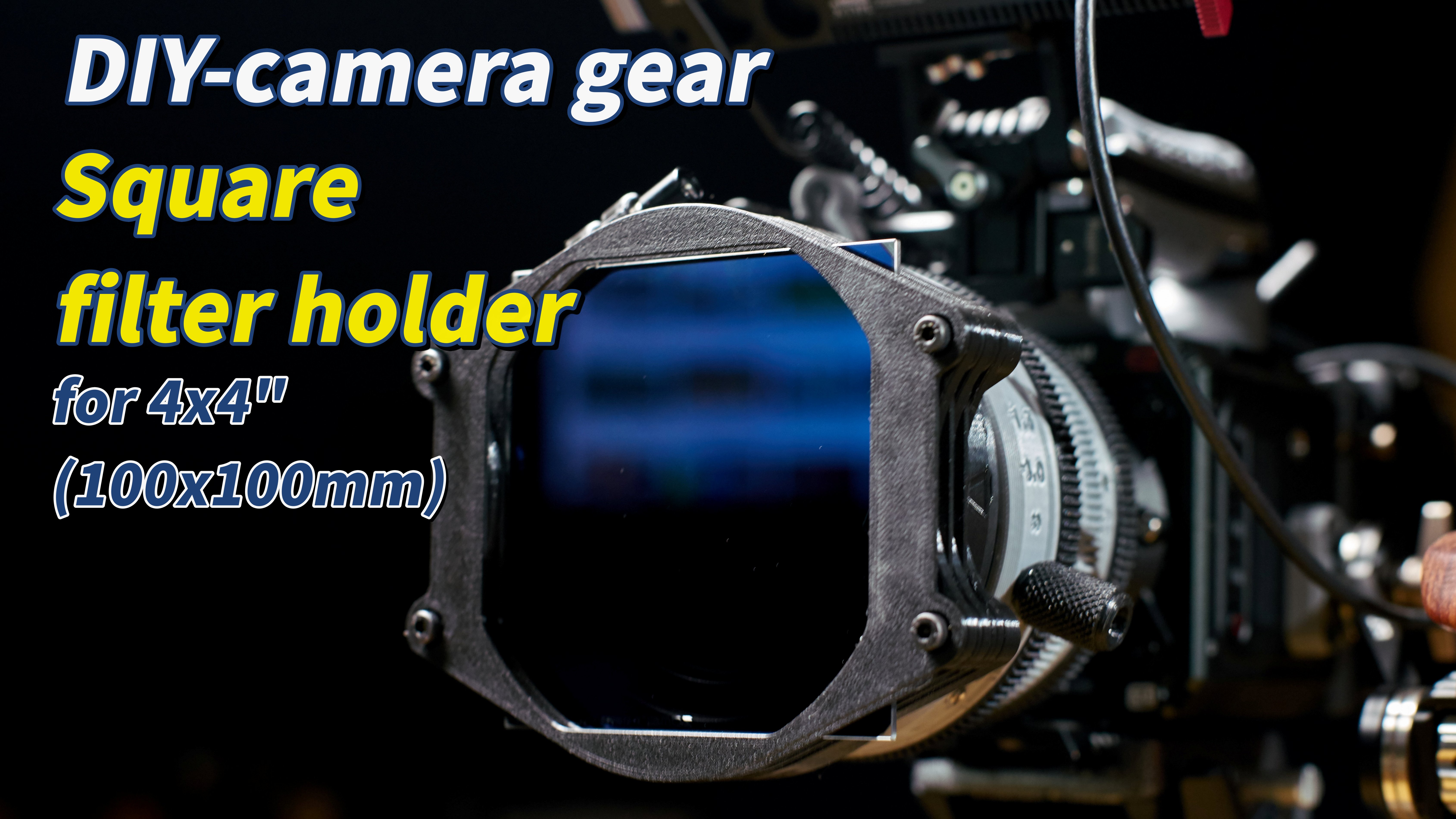

4x4" 사각 필터 홀더 만들기 / DIY _Square filter holder - for 4x4" (100x100mm)





4x4"(100x100mm)용 정사각형 필터 홀더는 114mm 또는 100mm 전면 OD 외경 렌즈에 맞도록 설계되었습니다. (이러한 치수는 또한 이전에 공유한 시네마 렌즈 하우징의 치수와 대부분 일치합니다).

설계 과정에서 각 조립 부품을 최소화하여 간단하고 가볍고 조립이 쉬운 직사각형 필터 홀더를 만들었습니다. 그리고 전면 나사산을 돌려서 탈부착이 불편하다는 생각이 들어서 렌즈 전면 바깥쪽을 감싸는 안정적인 장착 방식으로 만들고 싶었습니다.



사족으로 시덥잖은 설명을 덧붙이면...



매트 박스를 사용하면 되지만, 사실 매트 박스는 큰 사각 후드 + 필터 홀더 + 렌즈 장착 어댑터 + 프렌치 플래그가 결합한 형태라서 아무리 간소화하고 가볍다해도 장착하지 않는 것에 비해 무겁고 거추장스러웠다. 따라서 플레어 발생 문제만 없다면 사각 필터만 간단히 장착해서 사용하는 필터 홀더가 때로는 꽤 유용하다 생각했고, 물론 이런 류의 기성 제품이 있지만, 대부분 렌즈의 전면 나사산에 장착 전용의 금속 어댑터를 돌려 끼워서 다시 사각 필터 홀더를 결합하는 방식이라 마음에 들지 않았다. 더구나 사각 필터 종류도 다양하고 별도의 필터 트레이를 사용하는지 여부에 따라 제각각 장착 방식이 다르고 사각 필터 자체도 4x4" 사이즈라 하여도 필터 유형에 따라 두께에서 차이가 커서 (2mm~4mm) 이에 맞춤 설정이 가능한 필터 홀더로 설계하고 싶었다.



이전 영상에서 소개해드린 라이트&미니 매트박스의 필터홀더 부분과 호환되도록 디자인하였습니다. 옵션으로 매트박스를 렌즈에 고정하는 부분이나 필터홀더 부분만 교체하여 미니 매트박스를 업그레이드 하세요.

Light & Mini Matte Box - https://youtu.be/0SHZXu2wrCs



일부 부품(나사 및 너트)은 기성품을 구입하여 사용했습니다. 구매에 필요한 부품 및 정보는 아래 링크에서 확인하실 수 있습니다.



- M4 x 25mm Bolt & Nut _ 4 pcs

https://s.click.aliexpress.com/e/_9hRCnl

966.0₩ 5% OFF|5 50 개 Din912 등급 12.9 알렌 소켓 헤드 나사, M1.6 M2 M2.5 M3 M4 M5 M6 M8 육각 소켓 헤드 캡

- M6 x 6mm insert Nut - 1 pcs

https://s.click.aliexpress.com/e/_AkczaX

1280.0₩ 8% OFF|M1.4 M2 M2.5 M3 M4 M5 M6 M8 브라스 인서트 너트 사출 성형 황동 널드 스레드 인서트 너트,



- M6 x 17mm Adjusment Locking screw (Hand tighten adjustable screw) - 1 pcs

https://s.click.aliexpress.com/e/_ABUEqL

676.0₩ 5% OFF|알루미늄 합금 l형 M4x17 M5x20 조정 잠금 나사, 손으로 조여주는 조절 나사 DSLR 카메라





장착하려는 사각 필터의 두께에 따라 3mm 또는 4mm 부속을 선택적으로 출력해서 사용하십시오.



파일 공유는 아이디어를 공유하기 위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.

4x4 filter holder A_3mm.stl

0.12MB

4x4 filter holder C.stl

0.36MB

4x4 filter holder B_4mm.stl

0.08MB

4x4 filter holder A_4mm.stl

0.11MB

114 to 100mm adapter.stl

0.24MB

4x4 filter holder B_3mm.stl

0.09MB



전면 디자인의 완성도가 미흡해 보이고 필터 전면 보호에 취약해서 간단한 전면 보호 후드를 모델링에 추가했습니다. 아래 게시물을 참조하세요.

2021.11.23 - [분류 전체보기] - 사각 필터 홀더에 맞게 디자인한 심플한 후드 만들기 / Making a simple hood designed to fit the square filter holder
