Arri Rosette 잠금 방식의 다용도 핸들 만들기 (확장 암 & 핸들 그립) / Arri rosette locking style_Extension arm & handle grips

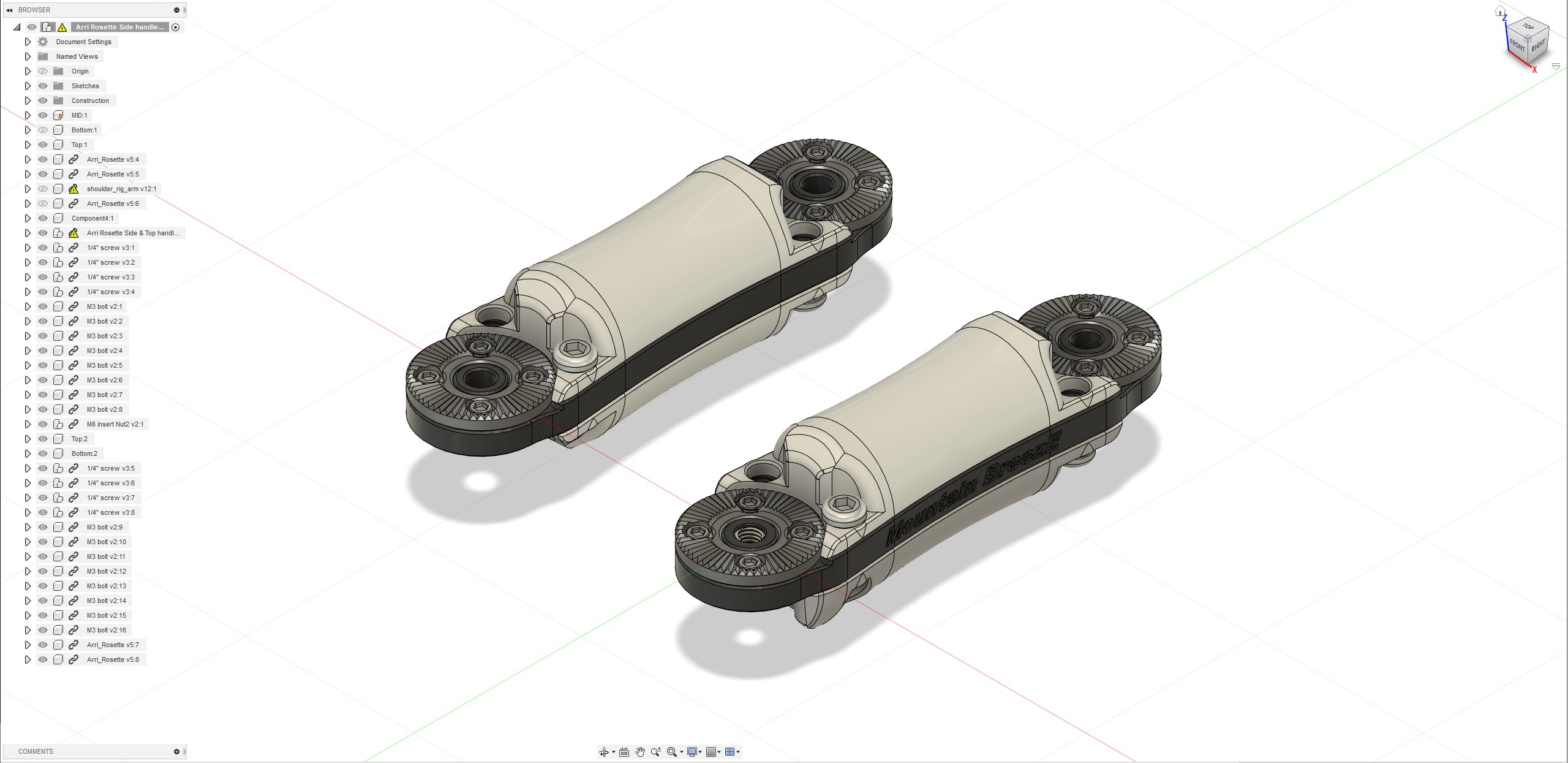

Arri Rosette Locking_확장 암 및 핸들 그립



알리 로제트 익스텐션 암에 심플한 그립 탈부착 디자인으로 손잡이로 사용 가능하도록 디자인되었습니다.





안정적인 장착을 위해 가능하면 알리 로제트 기어 부품에 스테인리스 스틸로 만들어진 기성품 기어 부품을 사용하십시오. 부품에 대한 자세한 내용은 아래 링크를 참조하십시오.



Arri Rosette Gear는 파일을 디자인하고 공유하고 있지만, 3D 프린팅 부품의 경우 일부 가벼운 액세서리를 제외하고 무거운 카메라 장비를 지원하는 것은 적절하지 않다고 생각합니다.



4개의 1/4" 나사를 사용하여 2개의 그립 부품을 고정합니다. 나사의 머리가 너무 큰 경우에는 알리 로젯 기어의 잠금을 방해할 수 있습니다.



아리 로젯 잠금은 M6 x 17mm 나사를 사용하십시오, 가운데 잠금용 나사산(M6 스레드)이 있는 Type_A와 잠금용 나사산이 없는 Type_B 두 가지 유형이 있으므로 둘 중에 선택해서 사용하십시오.



필요 부속

Arri Rosette gear 아리 로젯 기어 (스테인리스 스틸)  2개

M6 Thread repair insert nut - 1개 (단, Type_A에만 필요)

M6 x 17mm 잠금용 나사 - Adjusment Locking screw (Hand tighten adjustable screw)



https://s.click.aliexpress.com/e/_99BynB



20128.0₩ 25% OFF|10Pcs 20mm/31mm Arri Rosette 마운트 어댑터 카메라 케이지 핸들 그립 사진 키트 용 장착

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com



https://s.click.aliexpress.com/e/_AbeLf7

M6 x 10mm Thread repair insert



4955.0₩ |XCAN 실버 스레드 수리 삽입 키트 M3 M14 1.5D 2.0D 스테인레스 스틸 수리 도구 손상된 스레드

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

https://s.click.aliexpress.com/e/_9idFqJ



5846.0₩ 20% OFF|SmallRig 육각 스패너 포함 1/4 인치, 12 개 팩 1713|pcs| - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

https://s.click.aliexpress.com/e/_A7QKDt



12143.0₩ |SmallRig 카메라 케이지, 핸들, 플레이트용 장착 나사 26 개 전체 키트, 1/4 인치, 3/8 인치, M2

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

https://s.click.aliexpress.com/e/_ABUEqL

M6 x 17mm Adjusment Locking screw (Hand tighten adjustable screw)



683.0₩ 5% OFF|알루미늄 합금 l형 M4x17 M5x20 조정 잠금 나사, 손으로 조여주는 조절 나사 DSLR 카메라

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com









파일 공유는 아이디어를 나누기 위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.

Arri Rosette Extension Arm & handle grip_Type_B.stl
2.97MB
Arri Rosette handle grip_B.stl
0.44MB
Arri Rosette handle grip_A.stl
0.42MB
Arri Rosette Extension Arm & handle grip_Type_A.stl
3.25MB
Arri_Rosette 12mm hole.stl
0.21MB
