▶ 3D 프린터를 이용해서 SLR 매뉴얼 렌즈에 사용하기 적합한 팔로우 포커스 기어 만들기
고무 재질의 기성제품의 팔로우 포커스 기어를 장착하여 팔로우 포커스와 맞물려 사용할 수 있지만, 렌즈마다 외경이 제각각이라 렌즈 교체 시 매번 팔로우 포커스의 위치를 다시 설정하는 것이 번거롭고, 작동 안정성에서 만족할 수 없어서 웹과 유튜브 검색을 통해 참고하여 직접 만들었다. 제작 과정은 아래 유튜브 영상으로 대신하자.

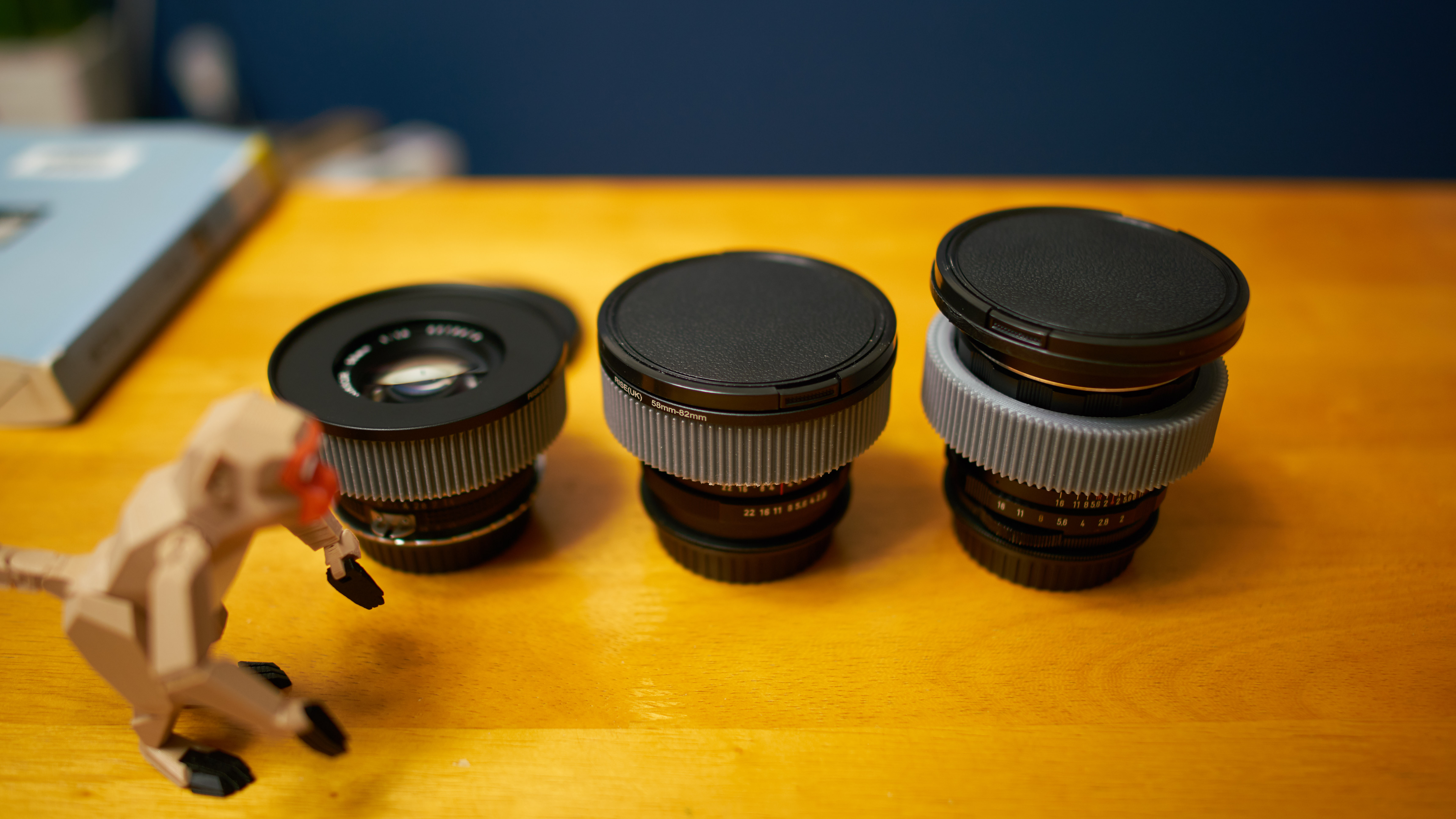

영상의 기어 외경은 삼양 시네 VDSLR 렌즈와 동일하게 84mm(기어 돌리 103개)로 설정했다. 필터와 후드, 매트 박스 등의 사용 상 편의를 위해 Step up 링으로 필터 구경을 82mm로 맞춰서 사용하고 있었던 점도 외경 84mm로 결정하는데 한몫을 했다.
영상에서 사용한 팔로우 포커스는 fotga dp3000인데 가성비 측면에서 좋은 평가를 주고 싶다. 그리고 필터 사용과 후드 장착 등의 편의를 위해서 스텝업 링을 이용해 대물부 필터 장착 구경을 82mm로 통일했다. 이런 장비는 사후 에프터 서비스 등이 거의 필요없으므로 해외직구로 저렴하게 구매하는 것을 추천하고 싶다.
http://s.click.aliexpress.com/e/D9VOtmIk
US $66.35 16% OFF|Fotga dp3000 dslr 퀵 릴리스 클램프 15mm rod rig canon 5d ii iii의 초점 맞추기-에서사진 스튜디오 액세서리부터 가전제품 의 Aliexpress.com | Alib
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com
http://s.click.aliexpress.com/e/kgmdI5hQ
US $1.36 18% OFF|오리지널 rise (uk) 52mm 82mm 52 82mm 52 ~ 82 스텝 업 링 필터 어댑터 블랙-에서렌즈 어댑터부터 가전제품 의 Aliexpress.com | Alibaba 그룹
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com

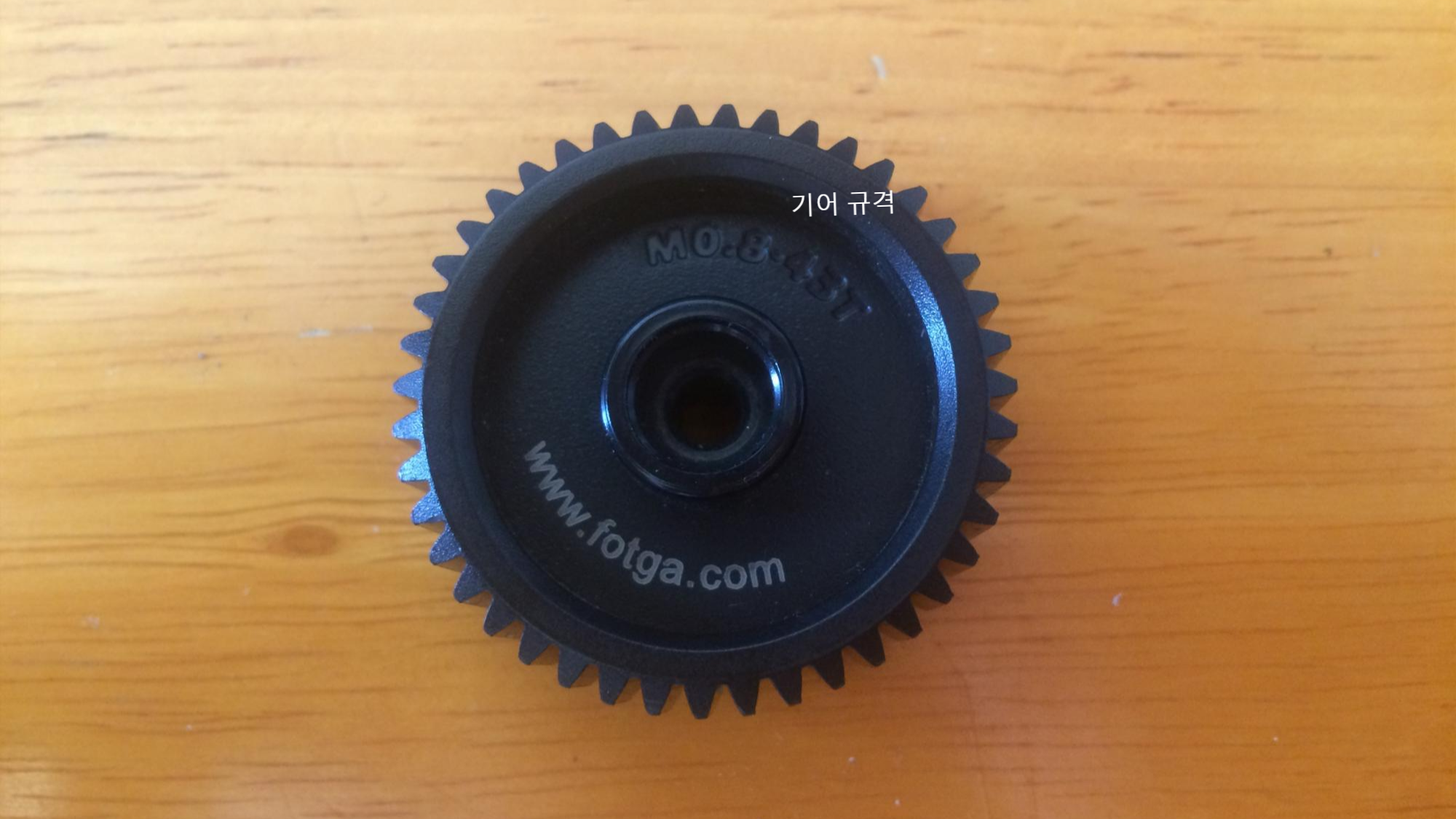

톱니 기어의 피치와 규격을 팔로우 포커스의 기어와 동일하게 맞추기 위해 몇가지 소프트웨어를 사용했는데, 관련 자료는 아래 링크에서 확인할 수 있다. (팔로우 포커스 제품의 맞물리는 기어 규격 확인이 필요하다. M0.8 규격이 일반적으로 사용된다)포커스 기어를 만드는 방법에 있어 참고한 해외 자료('덕중에 덕은 역시 양덕!')가 꽤 있고, 포커스 기어 기성 제품을 많이 참고해서 독자적으로 고안한 부분은 거의 없어서 리믹스 버전이라 해야하지 싶다.

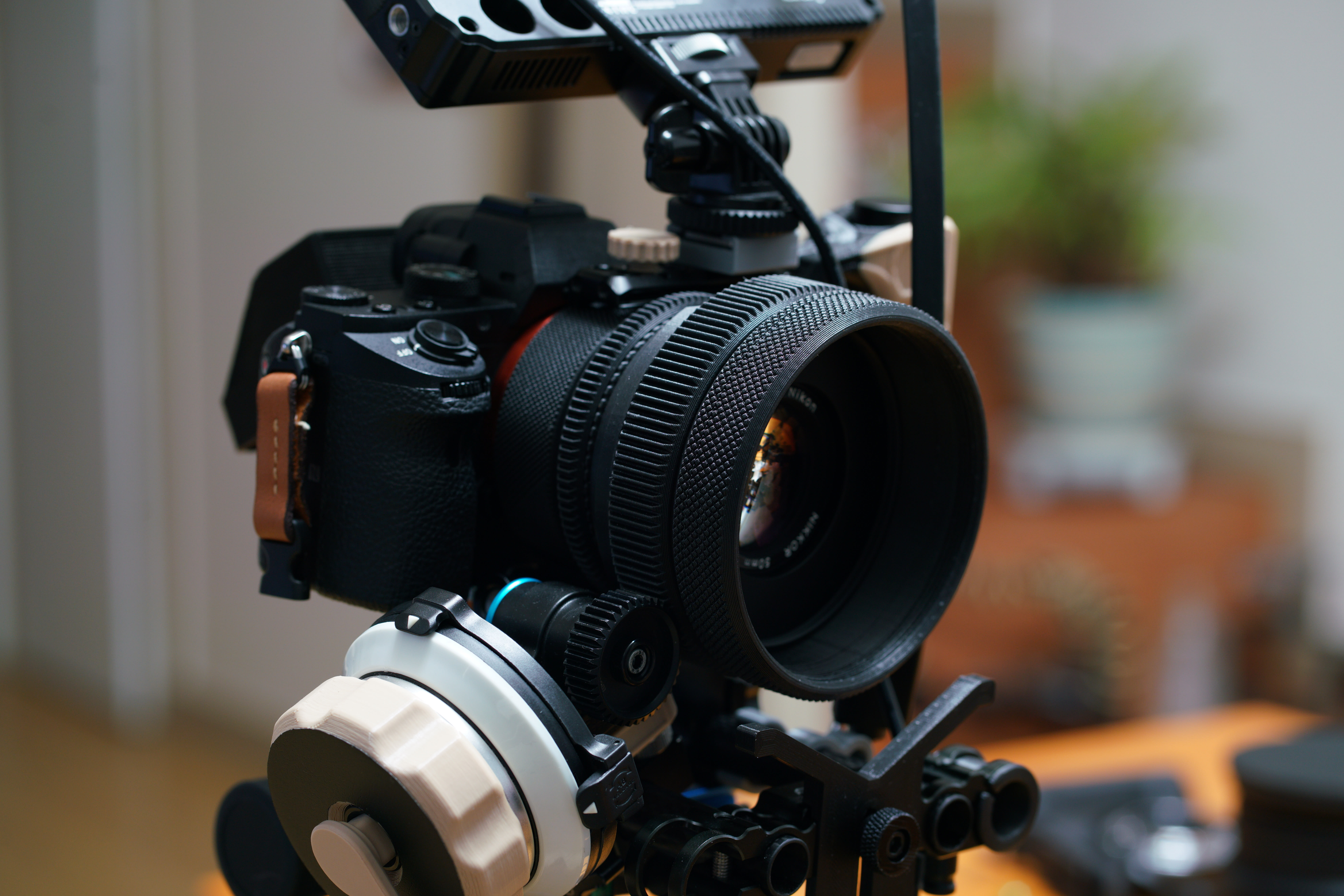

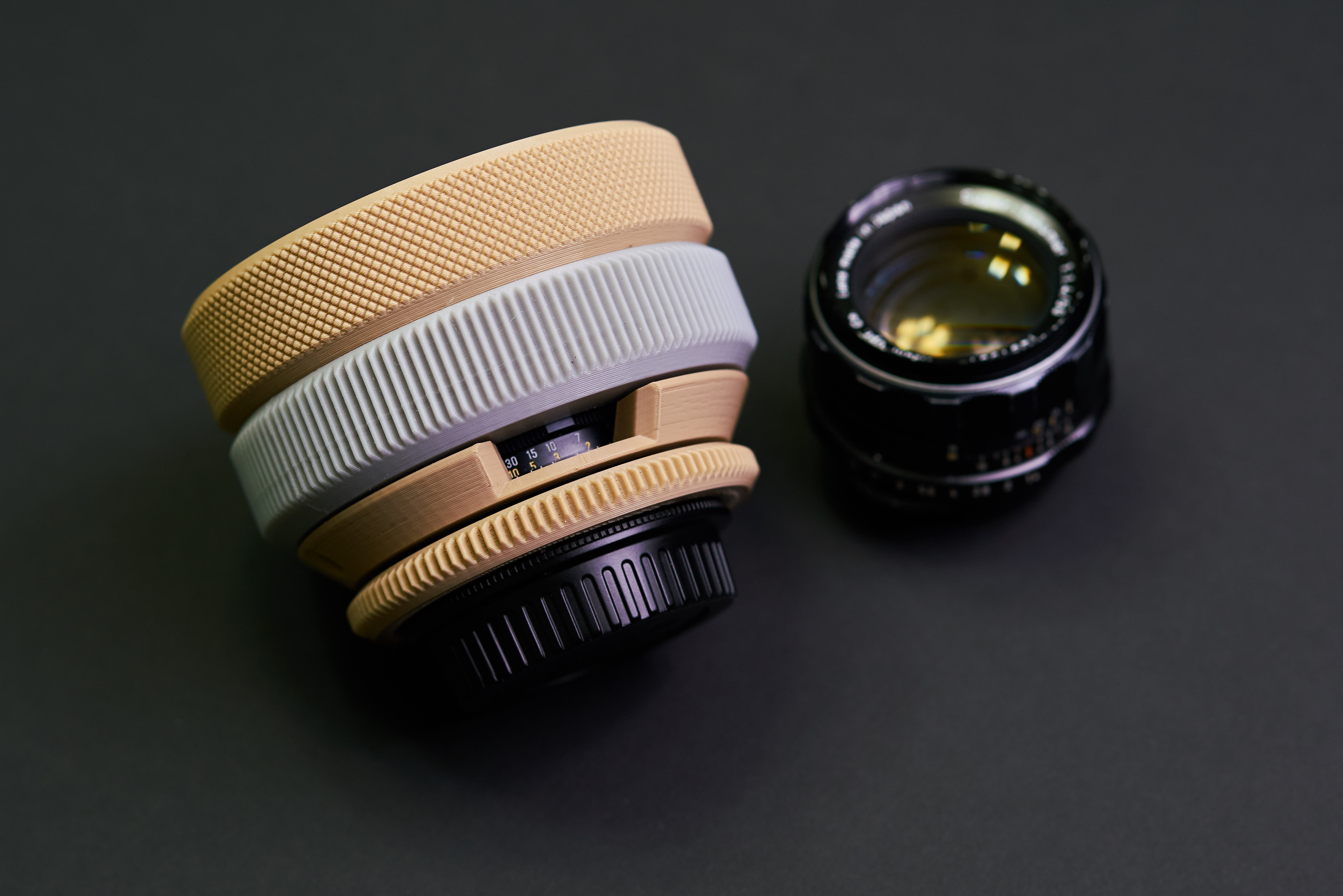

프린터와 재료는 Ender_3와 PLA를 사용했고, 장착된 렌즈는 Nikon 50mm f/1.4 렌즈이다. 그 외 35mm와 29mm 초점거리 렌즈 용도 만들었는데, 포커스 기어의 외경을 모두 동일하게 만들어서 렌즈 교체가 빠르게 가능한 점은 마음에 든다.
렌즈기어 만들기에 사용된 앱과 소프트웨어 링크는 아래를 참고하자.
※ 내경 (Bore Hole Diameter) 62mm focus gear 파일
https://www.thingiverse.com/thing:4067350
62mm (Bore Hole Diameter) focus gear by DoNotLeaN
This is a simple focus gear with an inner(Bore hole) diameter of 62mm. Module 0.8 Diametral Pitch 31.8
www.thingiverse.com
* Gear Parameter Calculator
https://scriptasylum.com/rc_speed/gear_calc.html
R/C Calculations
Gear Parameter Calculator Use the calculator below to figure out various gear specifications given two of the following; tooth count, diameter, and/or pitch. Calculate the approximate (?) distance between the two gear shafts. Pitch conversion table. Formul
scriptasylum.com
* Draw gear
http://www.forestmoon.com/software/GearDXF/
Forest Moon Productions - GearDXF
GearDXF supports the design of Spur, Internal and Rack gears which can be exported to 2D DXF and SVG files or 3D STL files.
www.forestmoon.com
