인스타360 에이스 프로 스냅샷을 위한 그립 킷 만들기_02 / Action cam handle grip for snapshots_Ver_02 (for Insta360 Ace Pro 1&2)

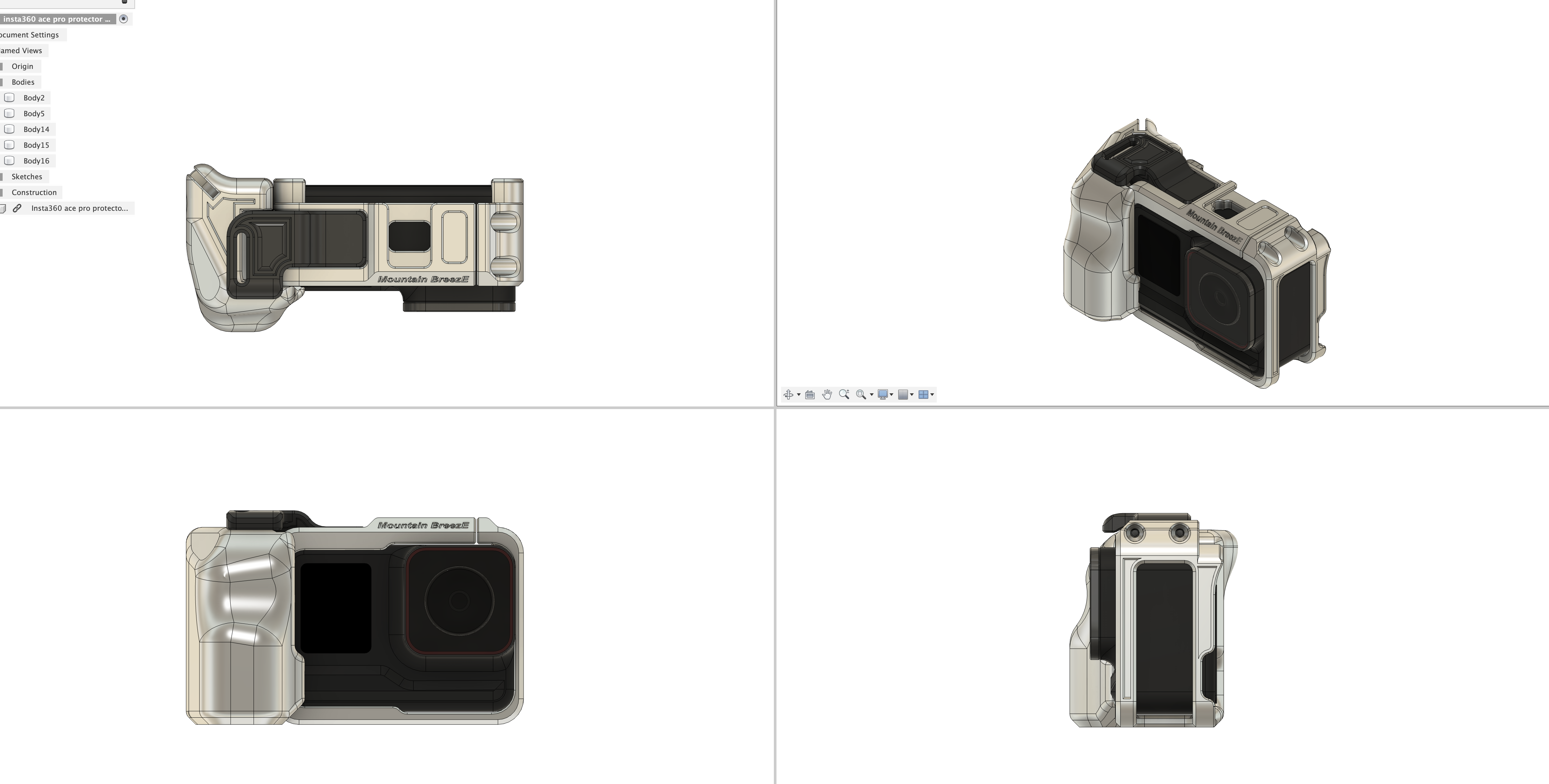

그립 키트의 디자인에서 주요한 고려 사항은 액션 카메라를 보다 편안하고 안정적으로 고정하여 사진 및 영상 촬영 경험을 향상시키는 것입니다. 기존 카메라와 유사한 디자인을 통해 익숙한 촬영 스타일을 유지하면서 액션 카메라만의 차별화된 촬영 스타일을 추가할 수 있기를 기대했습니다.



https://youtu.be/4yWsWMQpe08





특징을 요약하면,
* 인체공학적 형상의 그립으로 카메라 잡기가 편합니다.
* 전용 셔터 버튼: 정밀한 조작을 보장하고 손의 부담을 줄여줍니다.
* 보호: 강화된 구조로 외부 환경으로부터 카메라를 안전하게 보호합니다.
* 액세서리 마운트: 다양한 액세서리에 대한 유연성과 맞춤 설정 옵션을 제공합니다.
* 빈티지 카메라 스타일: 향수를 불러일으키는 미적 감각을 더하고 전반적인 시청 경험을 향상시킵니다.
* 경량 디자인: 신체적 부담을 최소화하여 카메라를 편안하게 잡고 사용할 수 있도록 합니다.

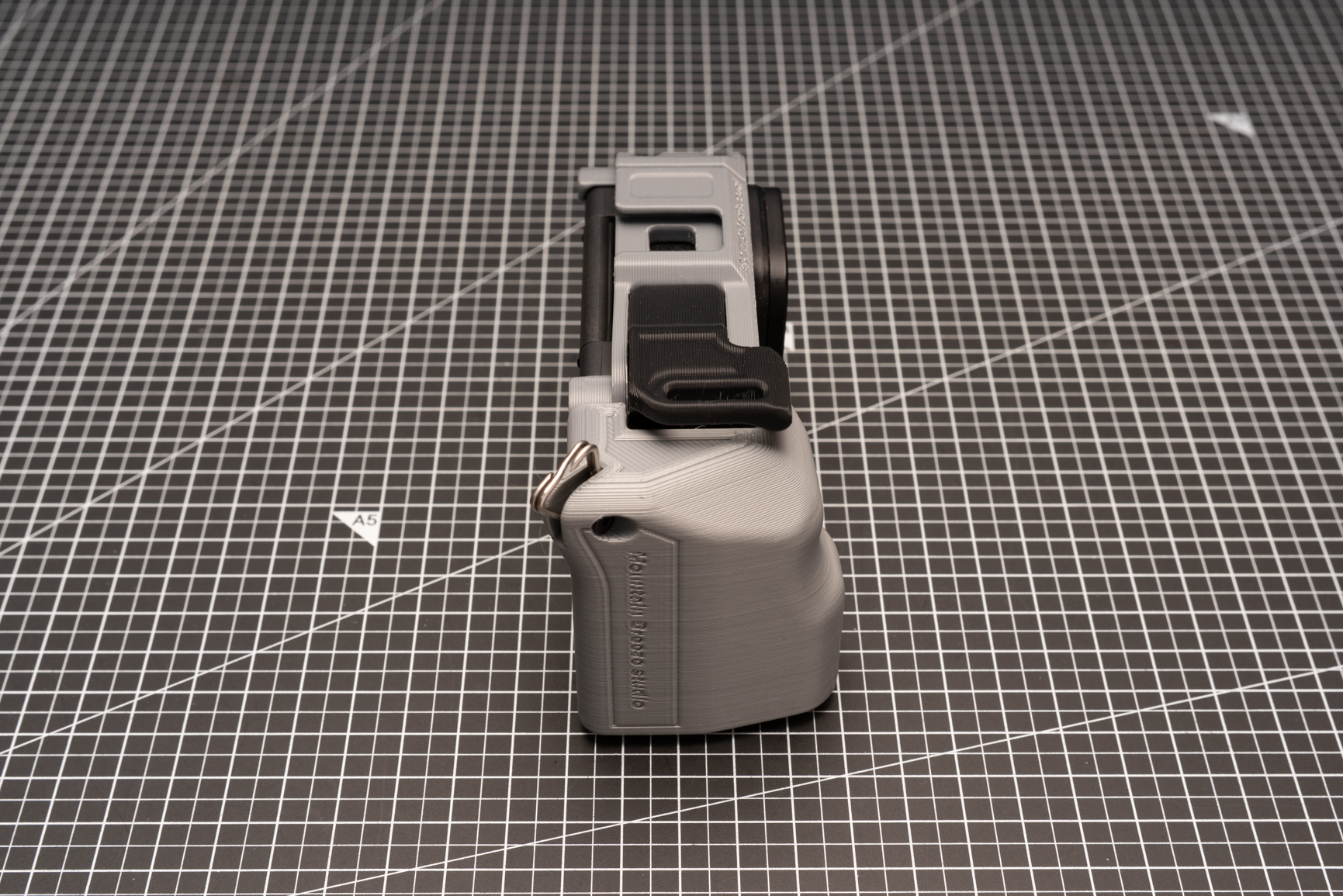

주요 특징으로는 인체공학적 디자인을 적용한 그립을 통해 편안한 사용감을 제공합니다. 확장된 셔터 버튼은 지렛대 원리를 활용하여 기존 Insta360 Ace Pro의 뻑뻑한 버튼 조작감을 개선하여 사진 및 영상 촬영 셔터의 조작을 용이하게 합니다. 전면으로 확장된 형태이므로 그립을 잡은 손의 검지로 편하게 조작할 수 있습니다.

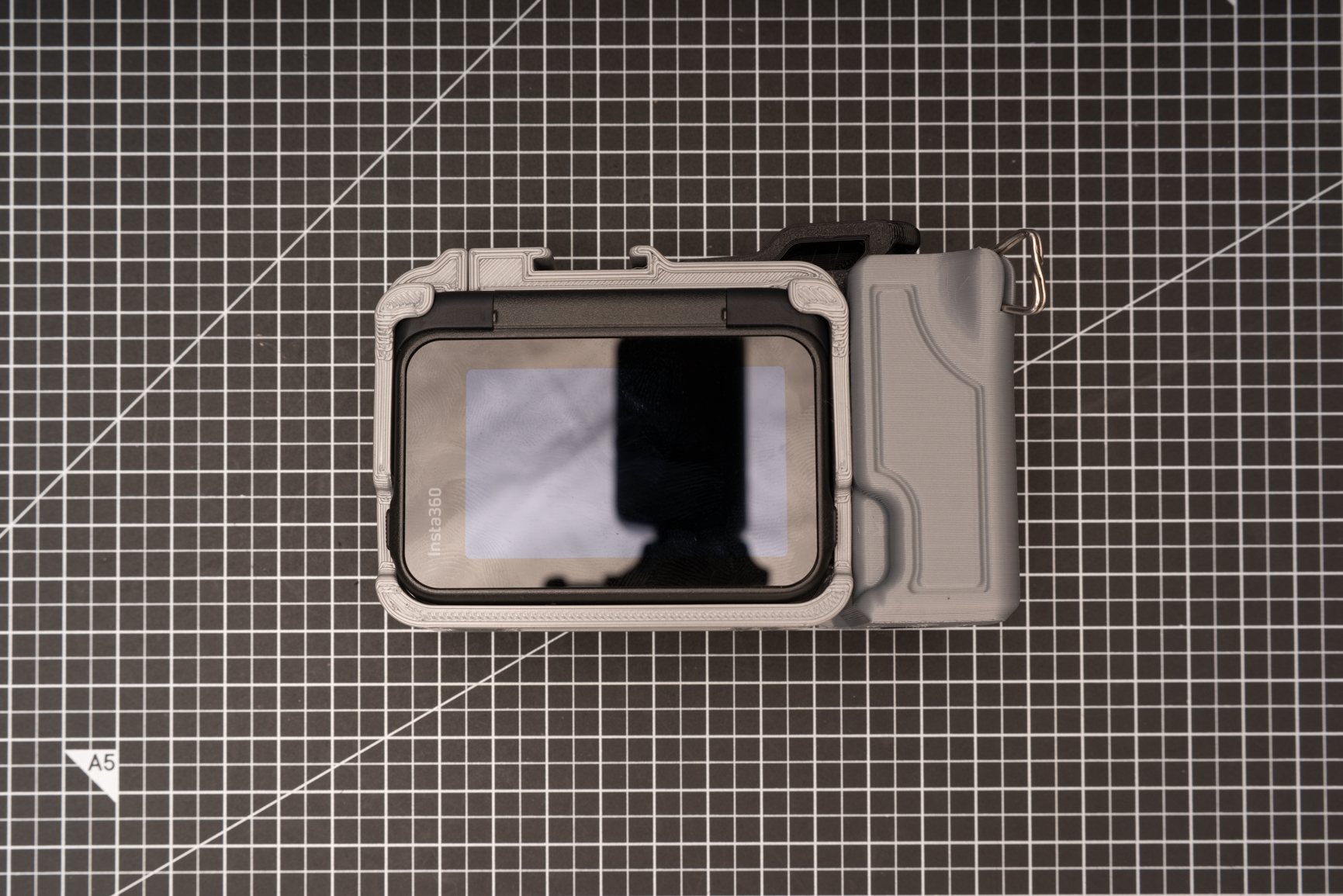

디자인 개선의 주요 목표 중 하나는 기존 그립킷의 과도한 측면으로 길어지는 점을 개선하는 것이었습니다. 따라서 그립을 잡은 손이 카메라 촬영에 방해가 되지 않고 액션캠 전면 정보 표시 액정을 가리지 않는 범위 내에서 카메라 쪽으로 최대한 밀착하여 작고 균형 잡힌 형태를 구현하고자 노력했습니다.

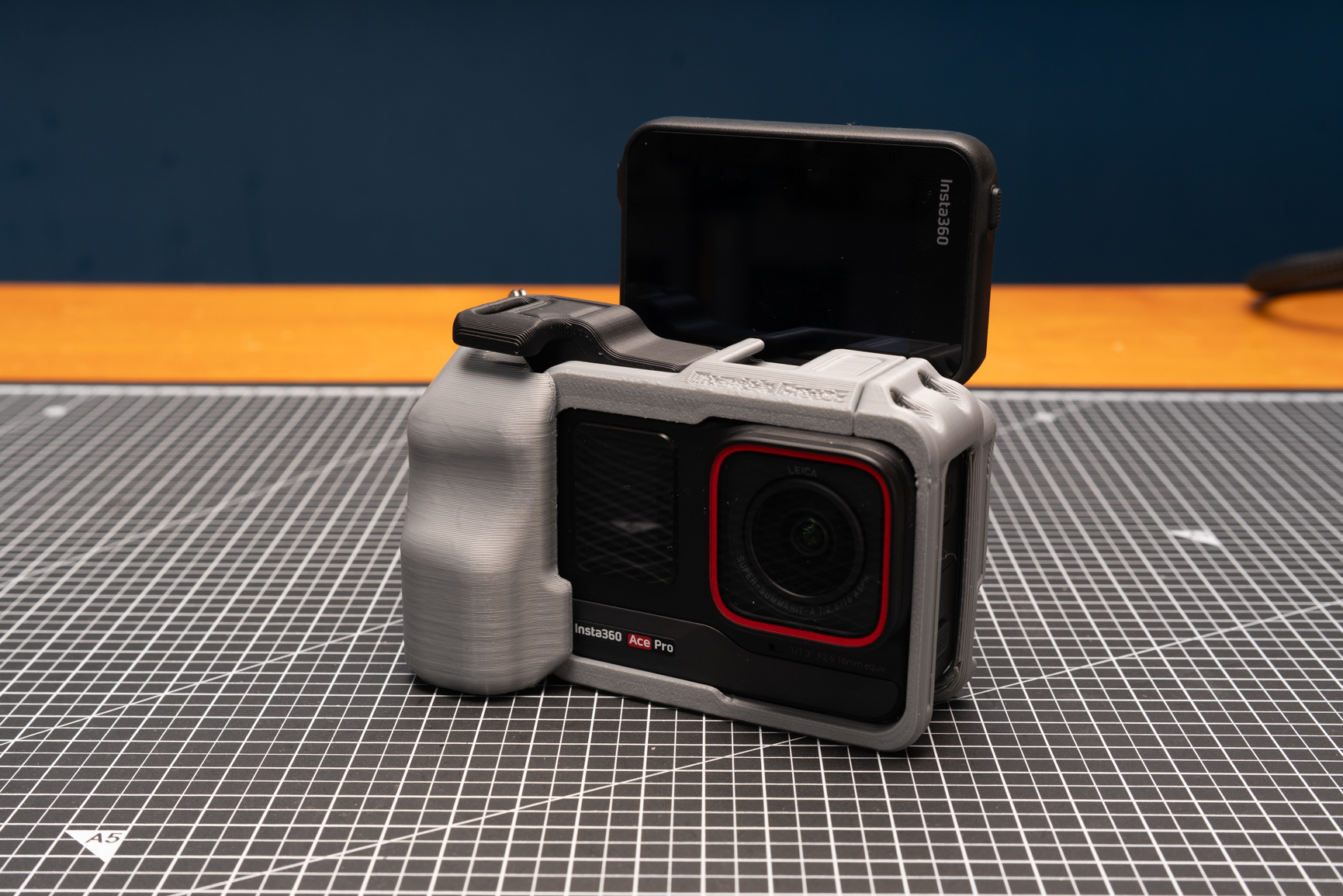

또한, 케이스와 그립은 카메라 보호 기능을 수행합니다. 3D 프린터로 출력된 그립 킷(프로텍터 케이스, 그립, 확장 셔터 버튼)은 총 50g 내외의 무게로 카메라 무게를 크게 증가시키지 않아 작고 가벼운 액션 카메라의 장점을 유지합니다. 상부에는 콜드 슈 마운트를 통해 마이크, 조명, 외장 뷰파인더 등 다양한 액세서리를 장착할 수 있으며, 그립 상부의 스트랩 연결부와 하부의 1/4인치 나사 구멍으로 손목 스트랩을 선택적으로 연결할 수 있습니다.

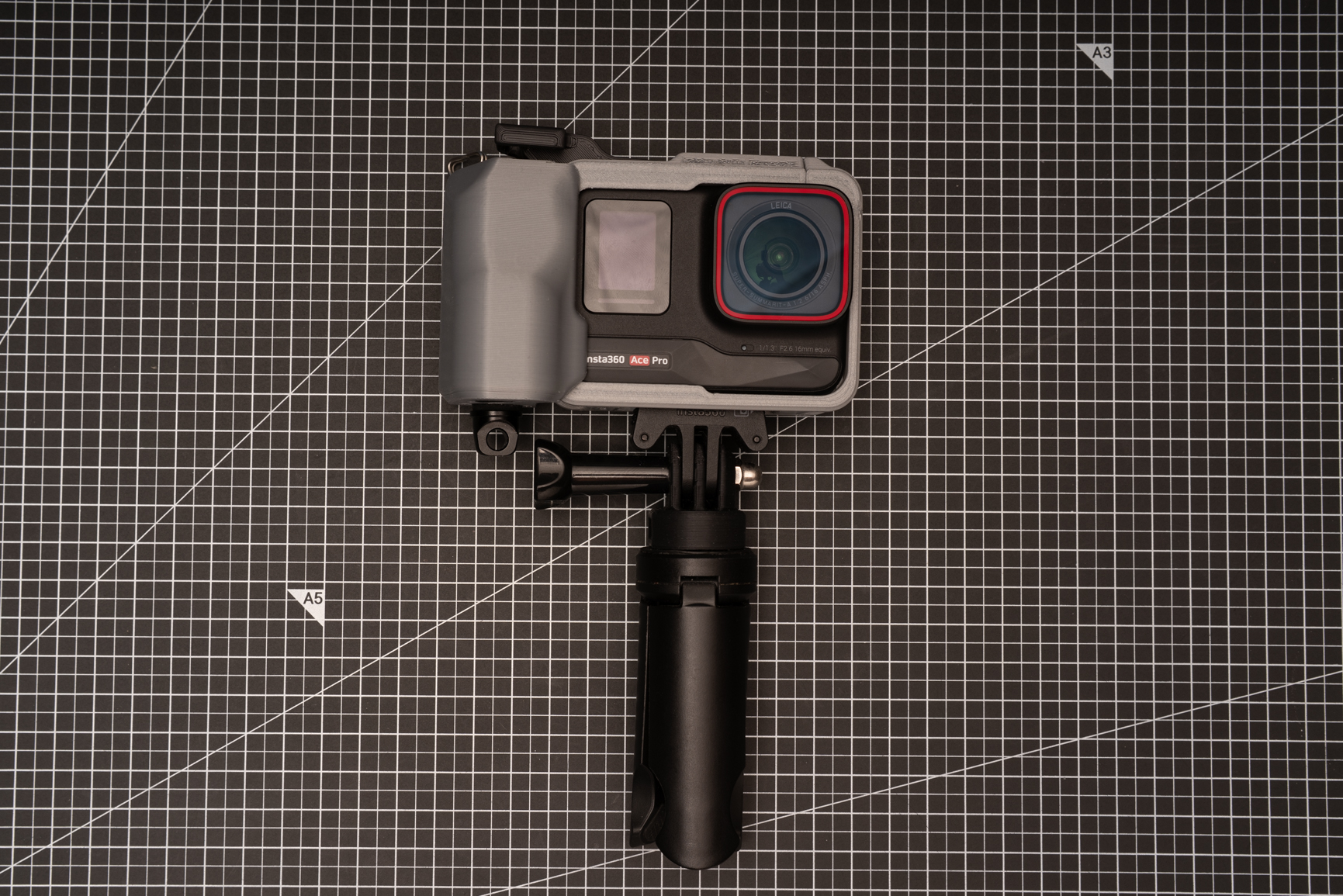

그립 킷의 액션 카메라 하단은 개방형 디자인으로 기존 마운트 액세서리를 쉽게 탈부착할 수 있습니다. 그립 하단에는 소형 렌치를 수납할 수 있는 공간이 마련되어 있으며, 자석을 통해 자력으로 쉽게 탈부착할 수 있도록 디자인했습니다. 1/4인치 나사홀과 Arri 로케이팅 핀 구조를 통해 일반적인 카메라 액세서리 장착이 가능합니다.





▷ 그립 킷 조립 방법

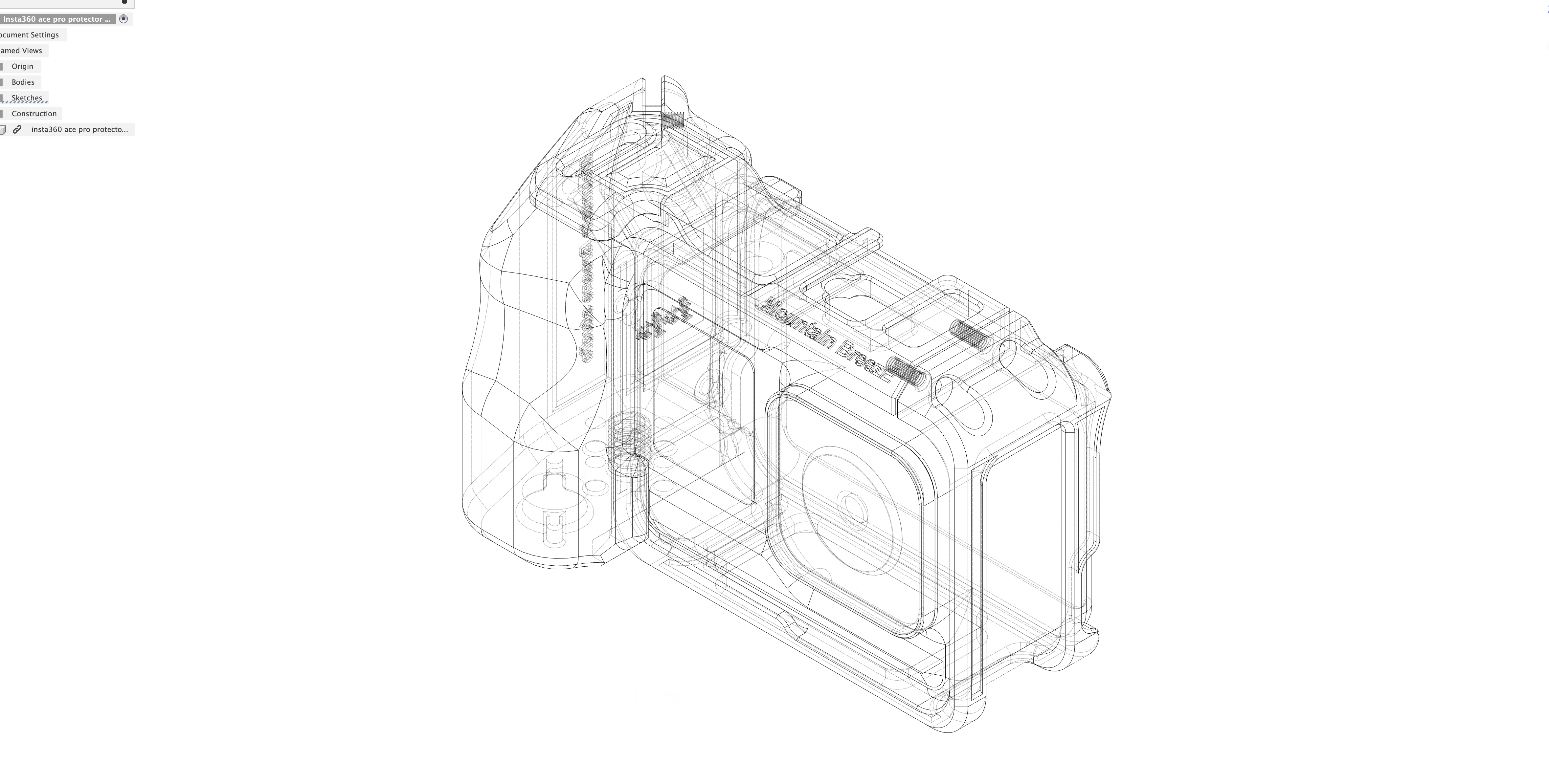

그립 킷은 액셤캠을 측면을 감싸는 사각형 케이지, 그립, 확장된 셔터 버튼으로 구성됩니다. 조립은 먼저 케이지에 셔터 버튼을 끼우고 그립을 부착합니다. 이후 케이지 안쪽에서 M2.5 x 10mm (또는 8mm) 플랫 헤드 나사 3개로 케이지와 그립을 고정합니다. (케이지와 그립을 나사로 고정한 이후에는 셔터 버튼을 끼우거나 분리할 수 없으니 주의하세요) 그립 킷 조립 후 케이지를 살짝 벌려 후면에서 전면으로 액션캠을 장착합니다. 액션캠 장착 후 케이지 우측면에 M2.5 x 10mm 플랫 헤드 나사 2개로 고정합니다.



카메라 상부에 스트랩을 연결하려면 그림의 엄지 받침 부분에 있는 구멍에 M2.5 x 10mm 나사를 연결합니다. 사용된 나사를 풀고 조이는 용도의 육각 렌치는 그립 하부에 수납할 수 있습니다. 이를 위해서는 지름 10mm 두께 1mm의 원형 자석을 끼워 고정합니다. (권장하는 L-소형 렌치 규격은 T1.5 길이 47mm, 폭 17mm 입니다)

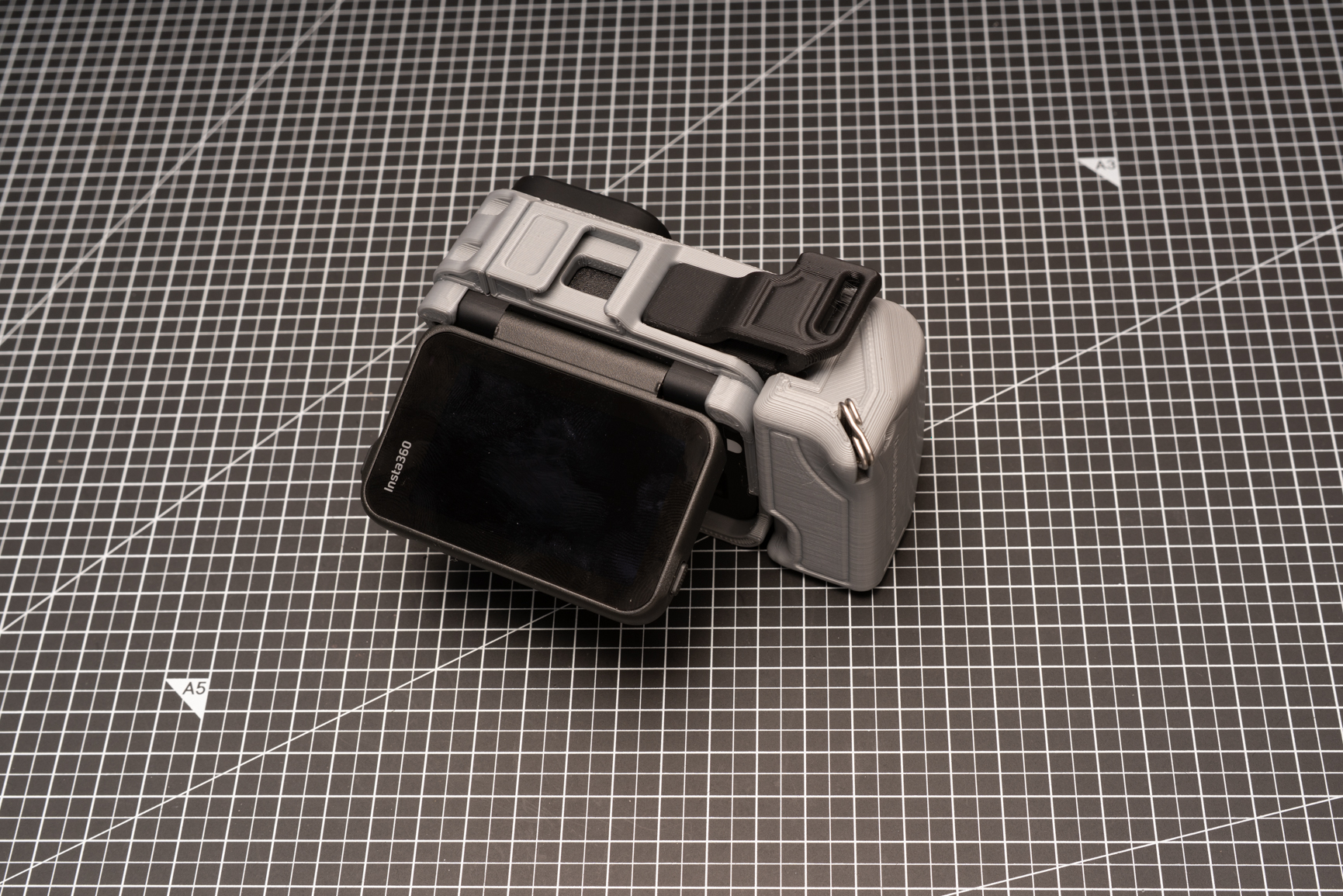

세부 디테일을 확인하기 용이하게 PLA+ 회색 필라멘트로 출력하였지만, 개인적으로는 검정색 액션캠과 매트 블랙의 출력물이 더 어울리는 것 같습니다.



출력용 파일은 아래 링크를 통해 다운로드 가능합니다.

https://cults3d.com/en/3d-model/gadget/insta360-ace-pro-1-2-grip-kit_enhancing-the-photo-and-video-shooting-experienc
