촬영 시 필드 모니터, 전동 팔로우 포커스 모터 장치, 무선 비디오 전송 장치 등 다양한 액세서리 연결을 위해 전원 공급 단자가 부족한 경우가 빈번하게 발생했다. V 마운트 배터리의 여분 단자 또는 일반적인 보조 배터리를 활용할 수 있으나, 고정 방식이 불편하고 여러 액세서리를 추가하여 부피가 증가하는 싫었다. 손잡이 기능 외에는 별다른 기능이 없는 탑 핸들 또는 그립 제품을 접할 때마다 보조 배터리 기능을 탑재함으로써 활용도를 높일 수 있을 듯했다. 또한, 카메라 탑 핸들의 경우 필요 이상으로 긴 경우가 많아, 보다 컴팩트한 크기에 보조 배터리 기능을 통합한 탑 핸들을 만들어 보고 싶었다.
이번 작업에서는 아래 링크의 보조배터리 제품을 분해하여 리튬이온 배터리 셀과 보조 배터리 회로보드를 사용했다. (USB-C 및 8핀 제품은 출력단자 부품만 상이하며, 그 외 사양은 동일하므로 제품 유형에 관계없이 사용 가능) 기존에 아이폰 8핀 전용 애플 제품 보조 전원으로 활용되었던 8핀 제품을 더 이상 사용하지 않음에 따라, USB-C 타입으로 개조하기 위해 분해 작업을 진행했다.
21700 배터리 셀은 제품 사양표에 명시된 용량 5000mAh(와트시로 환산 시 16.5Wh)를 보유하고 있으며, 회로보드는 5V 2A의 입출력(8Wh)을 지원한다. 주어진 용량 및 입출력 사양을 고려할 때, 완전 방전 상태에서 완충까지 소요되는 시간은 약 2시간으로 예상한다. 이 제품은 고속 충전의 PD 규격을 지원하지 않지만, 5V 2A 출력을 제공하므로 전력 소모가 크지 않은 소형 장치 전원 공급용으로 사용하는 것이 좋겠다. 일반 소비자는 보호회로가 없는 알전지 리튬이온 배터리를 직접 구매할 수 없으며, 보호회로 및 충/방전 기능 회로의 필요성을 감안할 때, 기성 보조 배터리 제품의 분해 및 활용은 DIY 작업에 있어 보다 효율적인 방법이라고 생각한다.
1+1 세트 C타입 8핀 미니 보조배터리 도킹형 일체형 5000mAh - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com

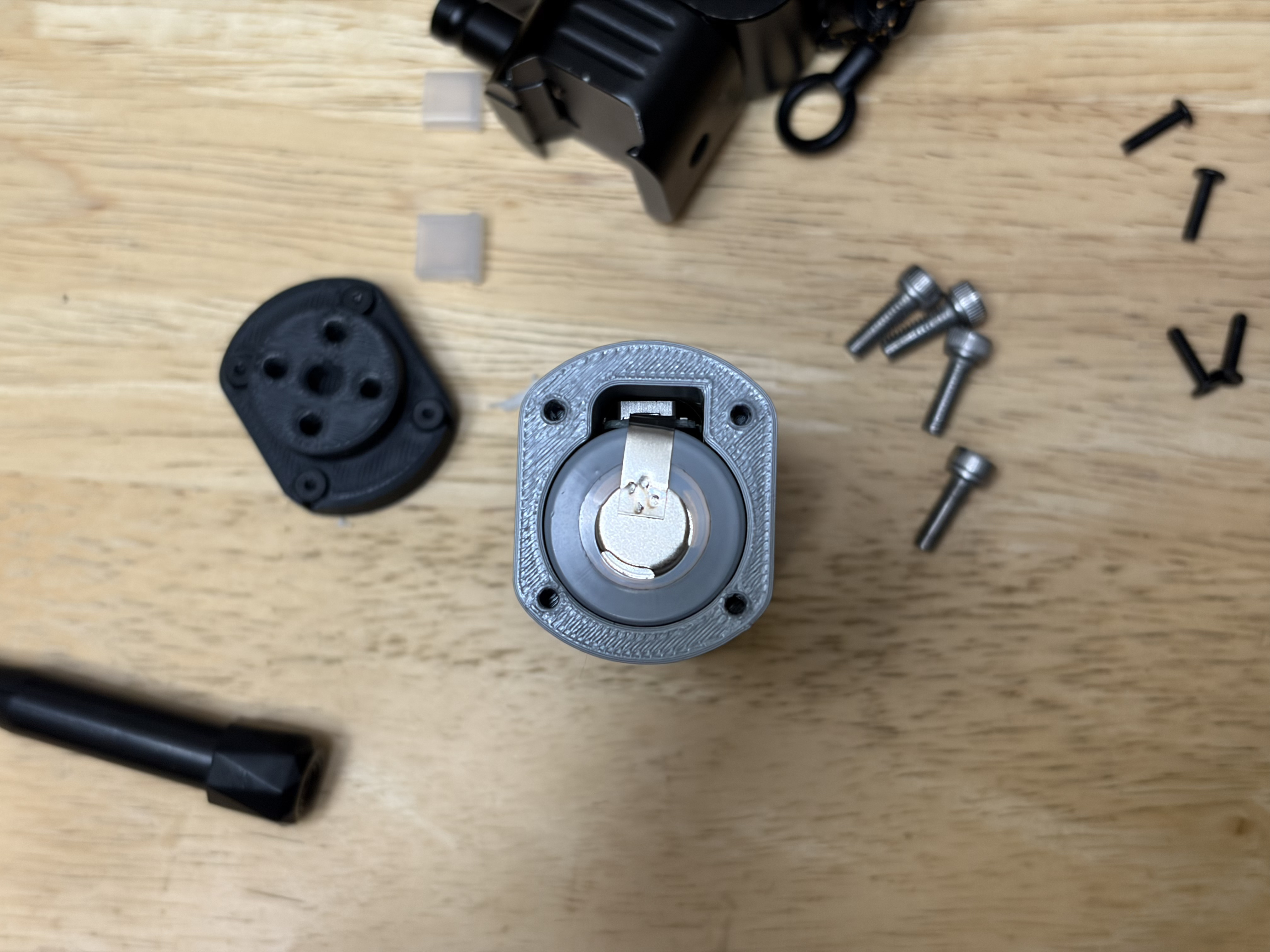

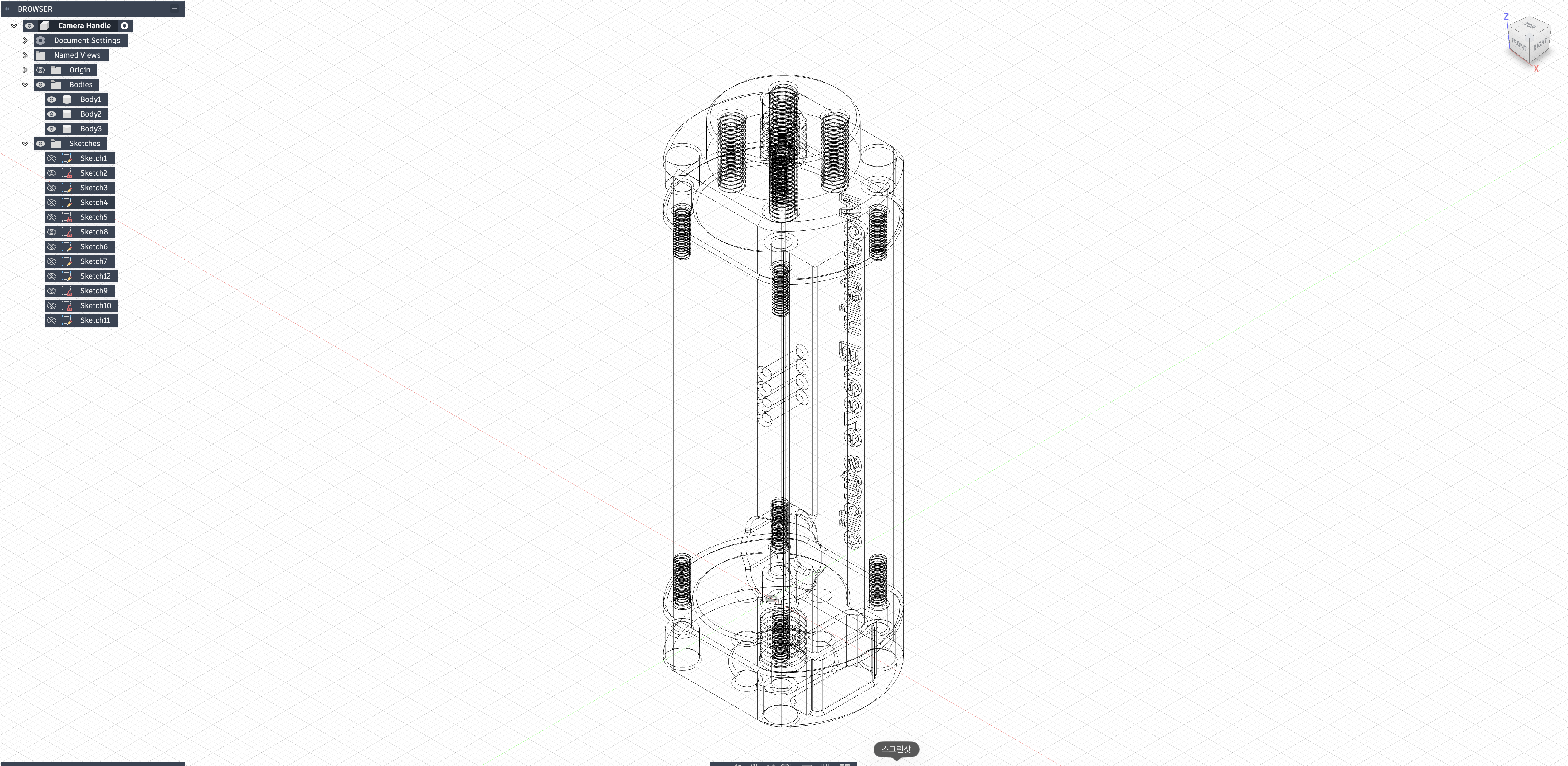

카메라 케이지에 핸들을 견고하게 고정하기 위해, 수년 전 구매하여 사용 중인 스몰리그 슈 장착 타입 탑핸들 제품에서 분리한 알루미늄 합금 재질 부속을 활용했다. 견고한 장착 및 장탈착의 안정성을 고려할 때, 3D 프린팅 출력물의 PLA 재질은 강성과 안정성 측면에서 기대에 미치지 못하므로 2kg 이상의 하중이 발생하는 카메라 리그용으로는 적합하지 않았다. 스몰리그 핸들은 콜드 슈 고정 방식의 모델이었으나, 나토 레일 마운트로 개조하여 사용했다. 해당 제품은 현재 단종되어 링크를 찾지 못했다. 유사한 디자인 (손잡이 부분과 카메라 케이지를 연결하는 M4 규격 4개의 나사로 고정되는 스몰리그 탑 핸들 유형, 예: smallrig top handle 1446, 1638, 3764 등) 제품과 호환될 것으로 예상한다.
SmallRig Camera Top Handle with Cold Shoe DSLR Camera Rig For A6500 A73 A7III Z6 Camera Cage Funtional Cheese Hand Grip 1638 - A
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com

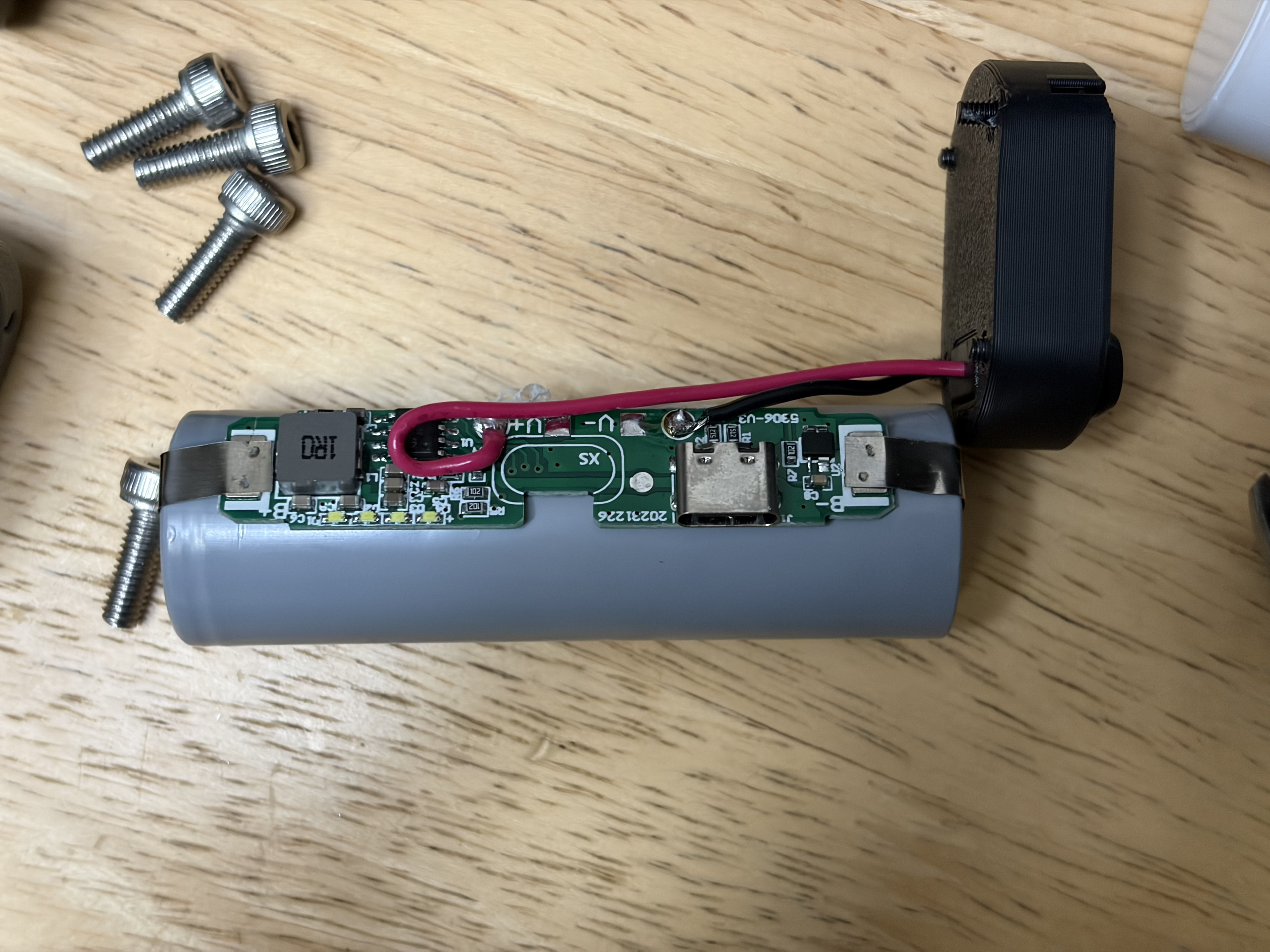

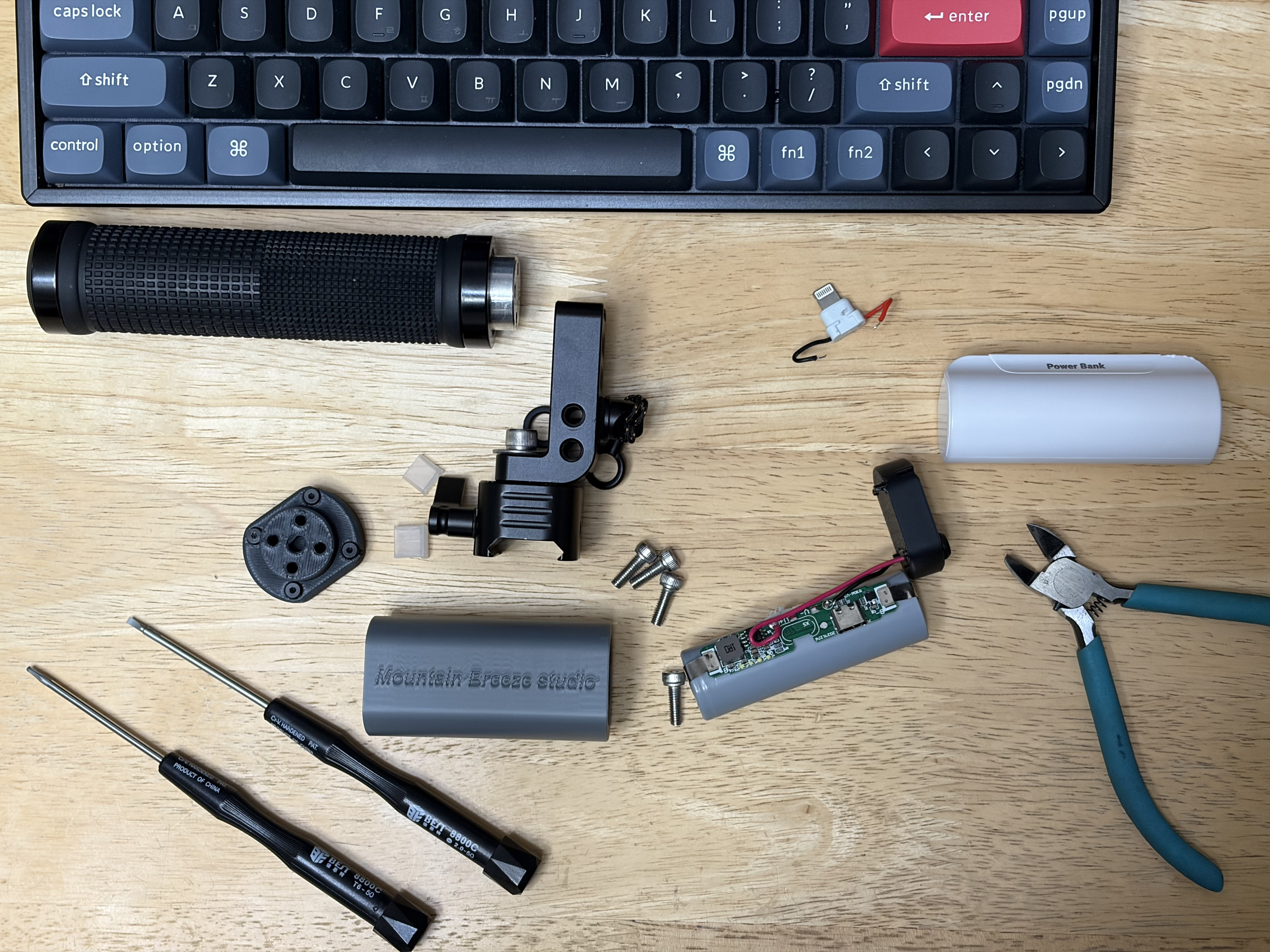

기성 보조배터리에서 21700 배터리 셀과 회로 부분을 분리하고, 전기 인두기를 이용하여 8핀 커넥터 단자를 분리했다. USB-C 암 커넥터 2핀 단자의 양극과 음극 극성을 정확하게 맞춰 납땜하고, 내열성과 전연성을 확보하기 위해 폴리이미드(Kapton) 테이프로 마감했다. 이후, 3D 출력물 핸들 몸통 부분에 밀어 넣어 장착했다.
2P/4P/6P USB Type C Connector Jack Female Type-C With card buckle 3A High Current Fast Charging Jack Port Charger Plug Socket -
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com

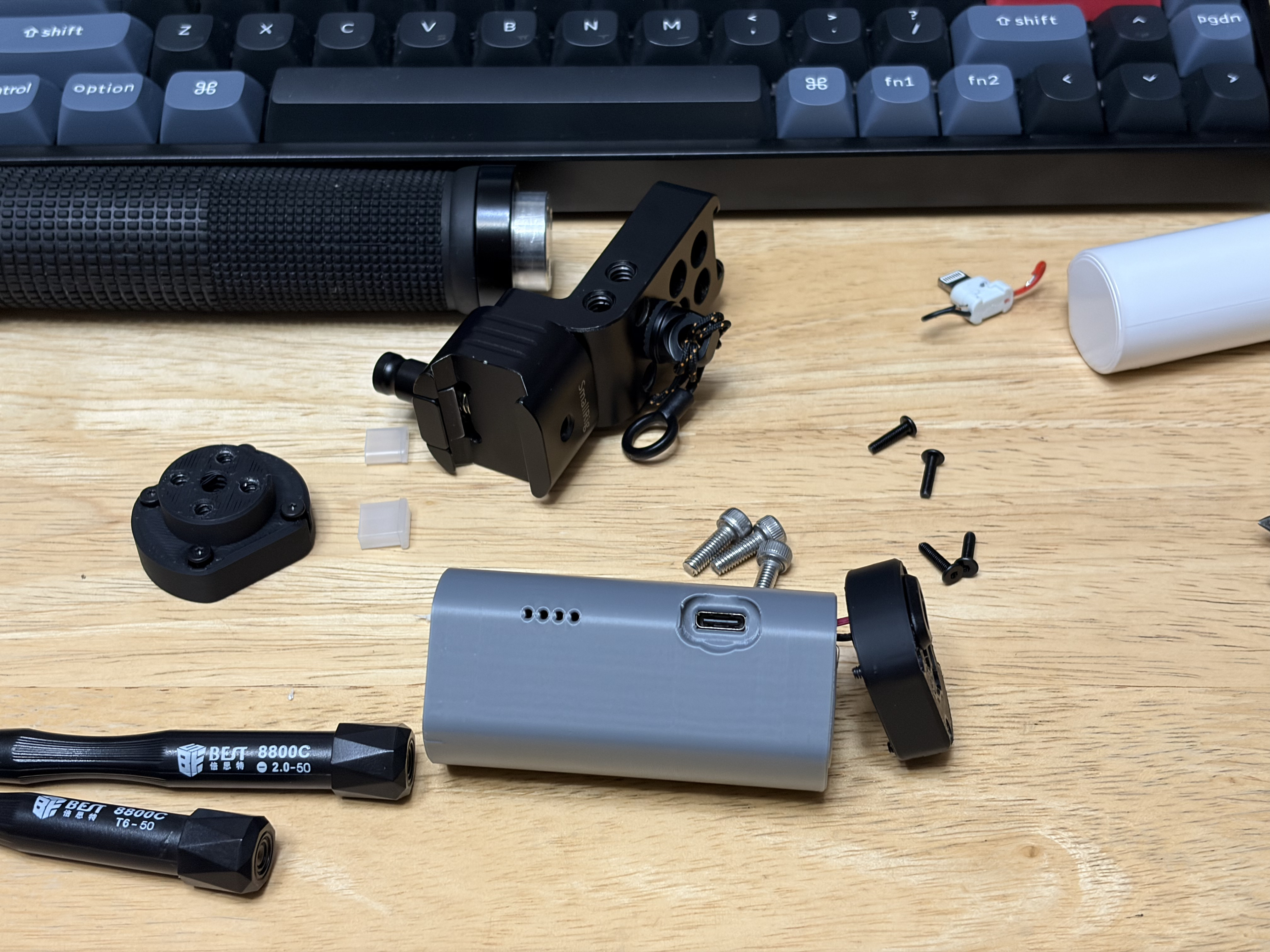

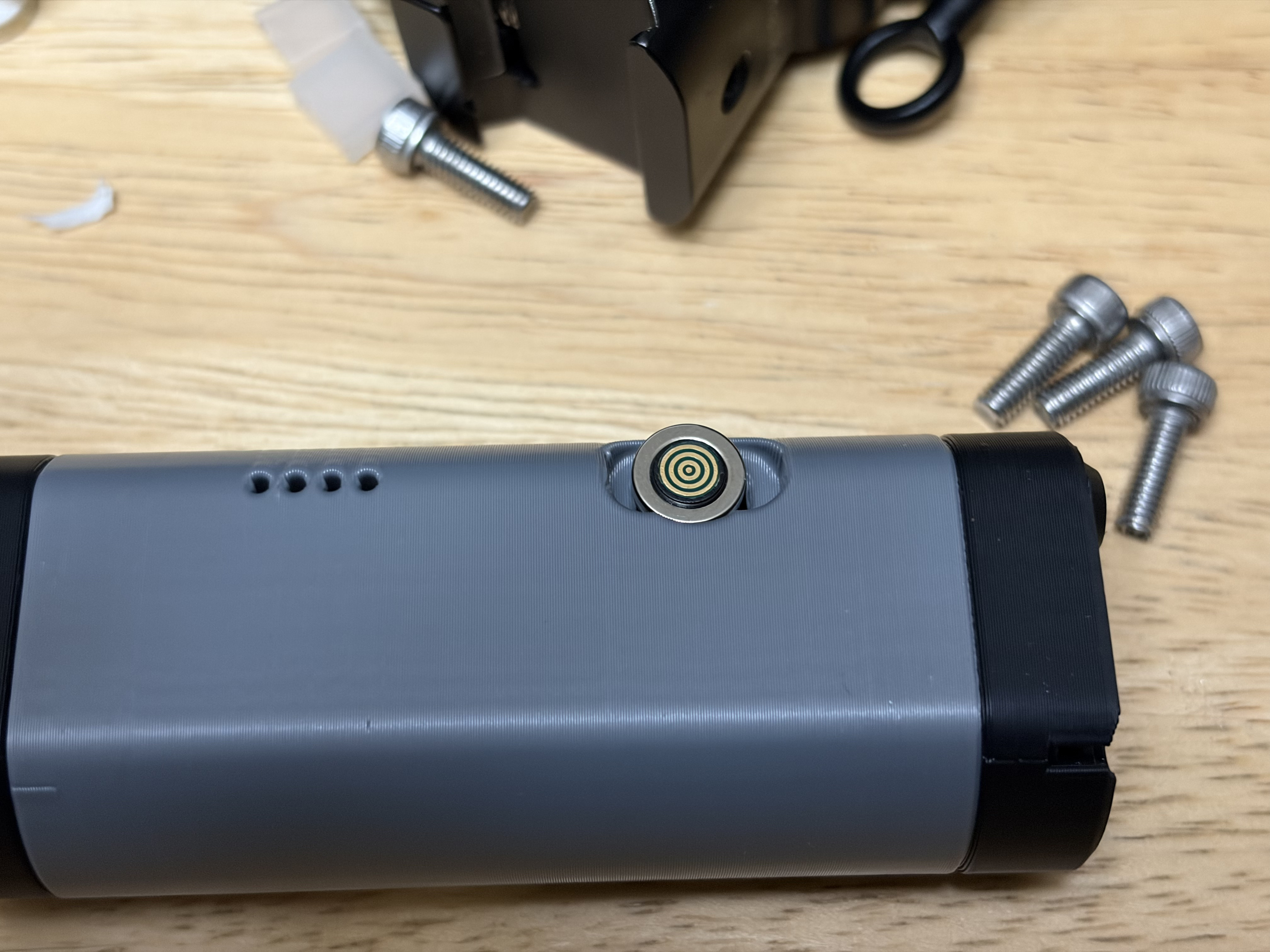

분해된 보조배터리 회로의 단자는 측면에 위치한 USB-C 암 단자를 통해 보조배터리 충전 입력을 지원하며, 출력은 기존의 8핀 단자 부분, 즉 새로 연결된 USB-C 암 커넥터 단자를 통해서만 가능하다. 측면에는 보조배터리 잔량 확인을 위한 표시등 확인용 4개의 홀이 위치하고 있다.
충전 및 출력 등 보조 배터리 정상 작동 확인 후, 카메라 리그에 장착 완료!
"아래 공유된 파일은 개인적인 용도로만 사용하시고 영리 목적으로 사용하지 마세요. 이 파일을 이용한 출력물을 판매하지 마십시오."
"The files shared below are for personal use only. Also, do not sell printouts from this file."
