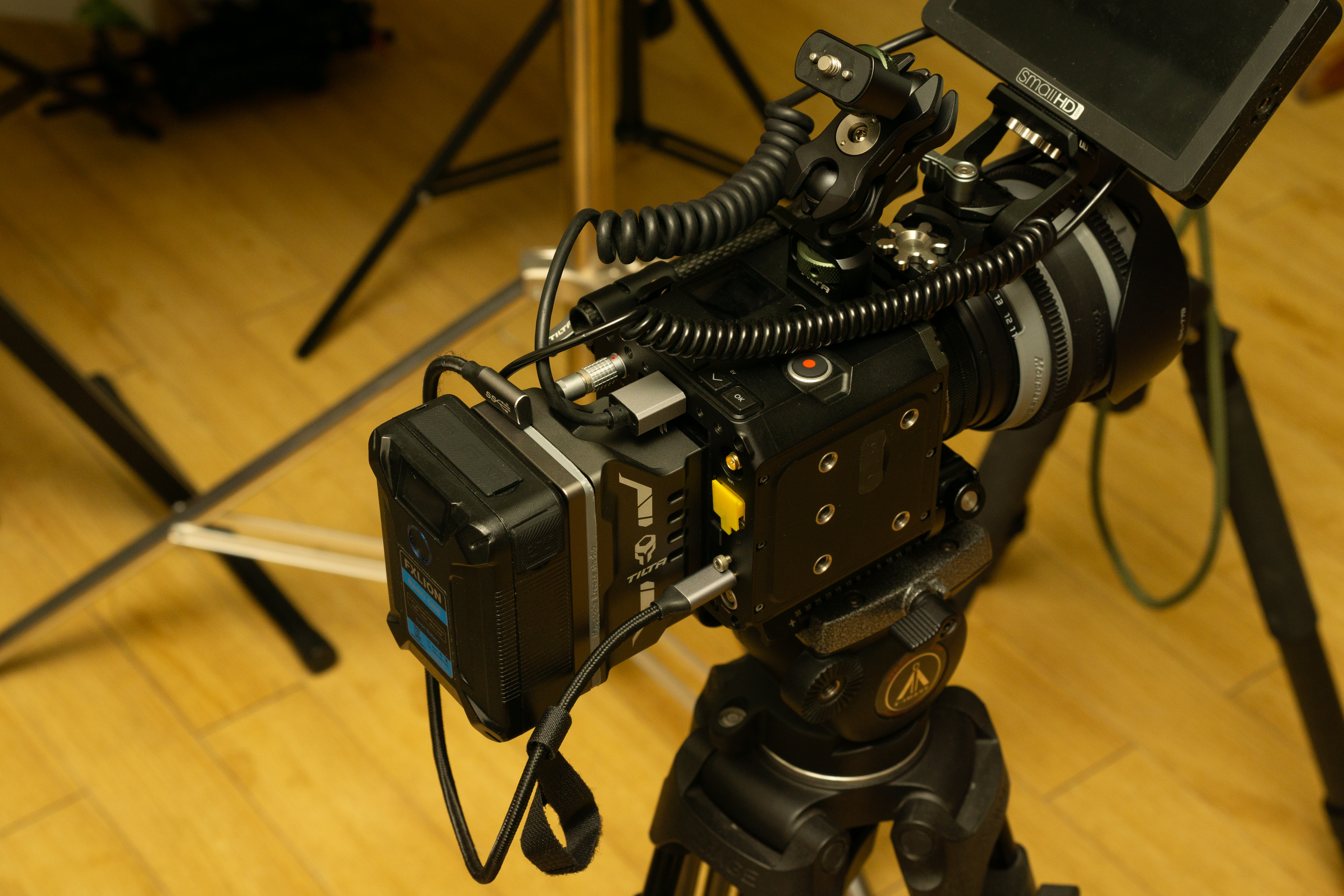

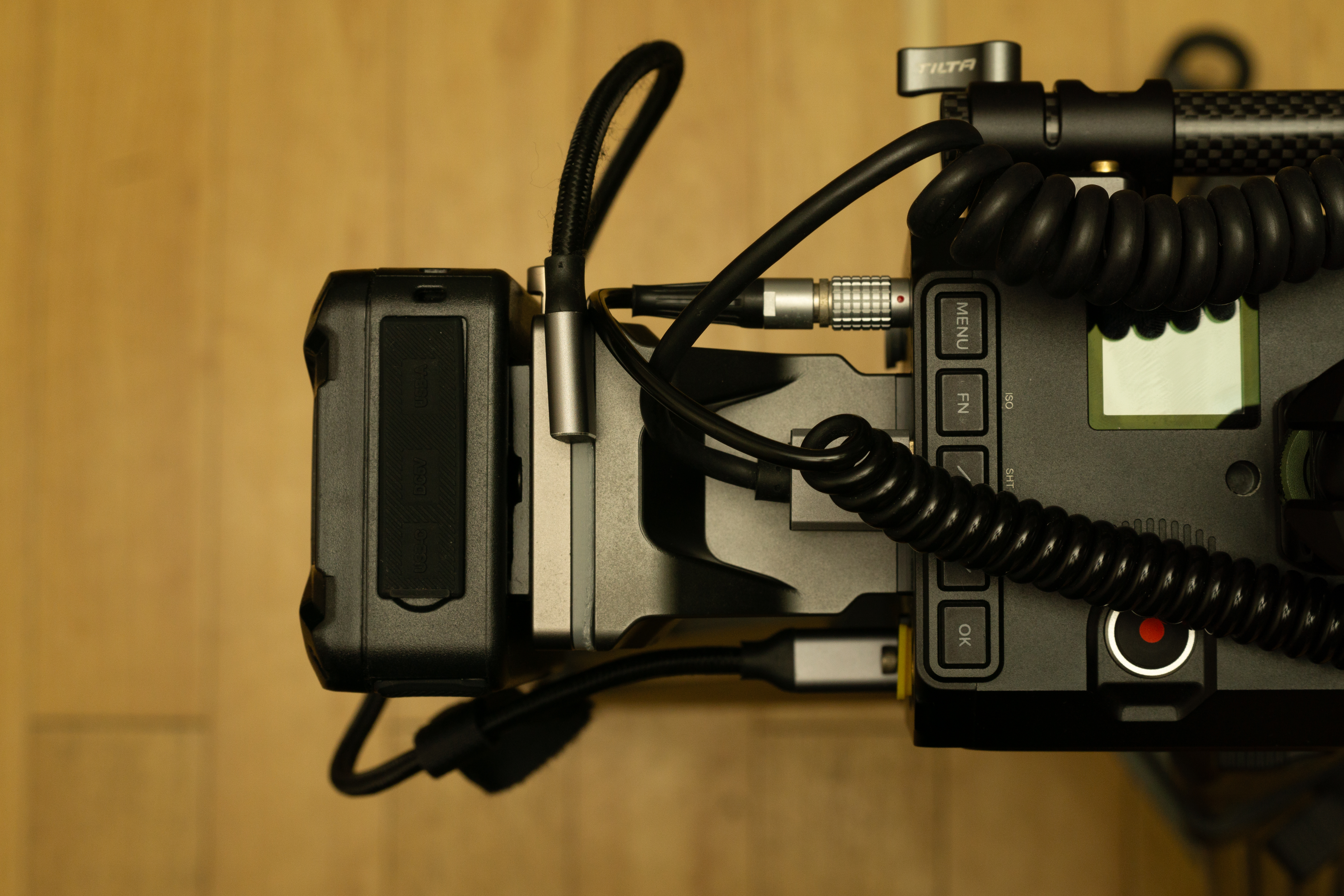

Z cam e2의 저장장치는 측면의 Cfast 2.0 메모리카드를 쓸 수 있지만, 가성비가 떨어지니 주로 후면의 USB-C 단자에 SSD를 연결해 사용했다. 문제는 작은 카메라에 SSD 고정하기가 마땅찮아서 걸리적거려 불편했다. 그리고 카메라 주 전원 공급은 카메라 후면의 NP-F 배터리 타입이고, Tilta 플레이트를 연결해서 V 마운트 배터리를 연결해서 사용했다. 모양이 카메라 후면의 단자 활용을 위해 길쭉한 형태인데, 마운트 플레이트에 SSD를 내장하면 SSD의 걸리적거림 문제는 해결이 될 듯하다.

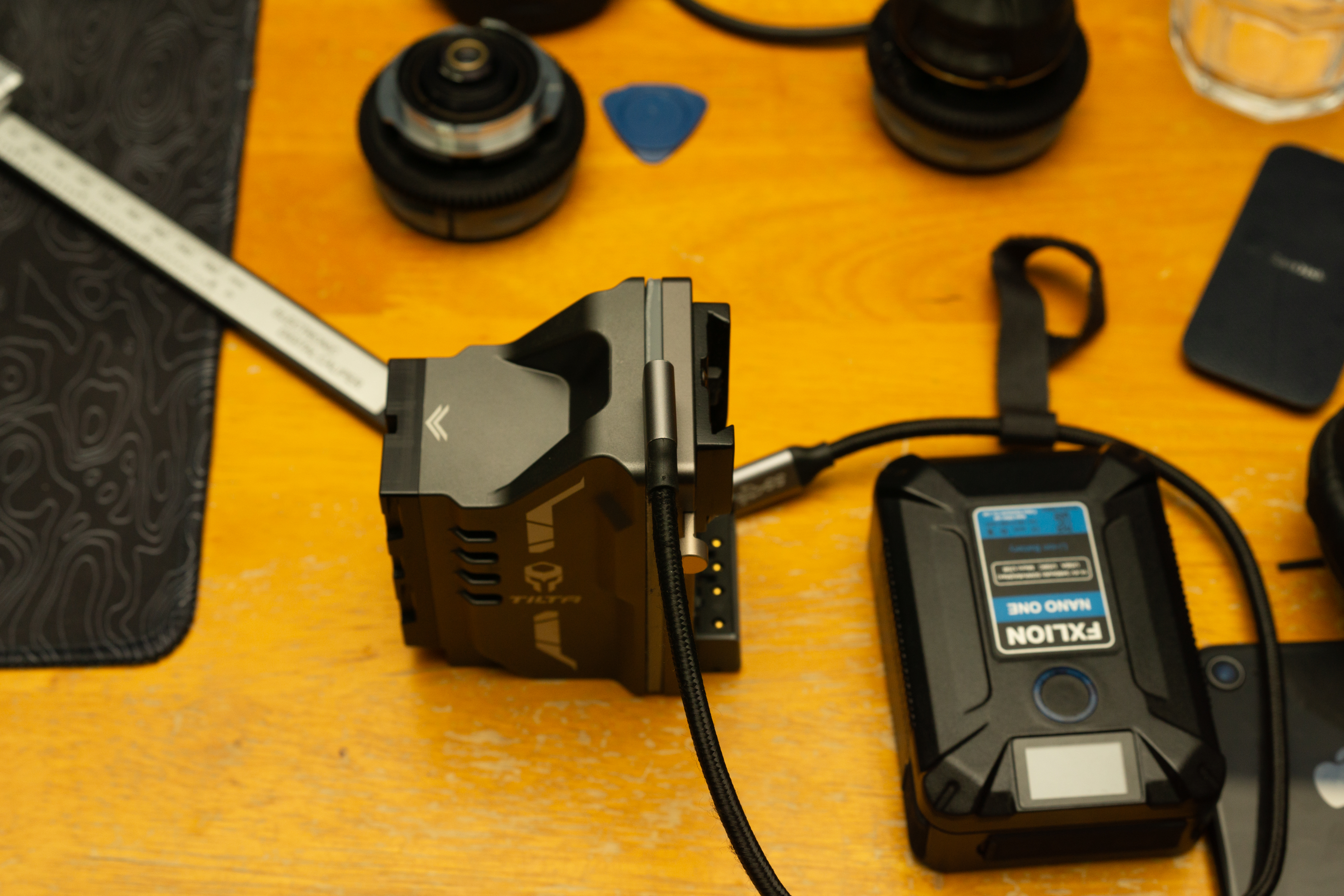

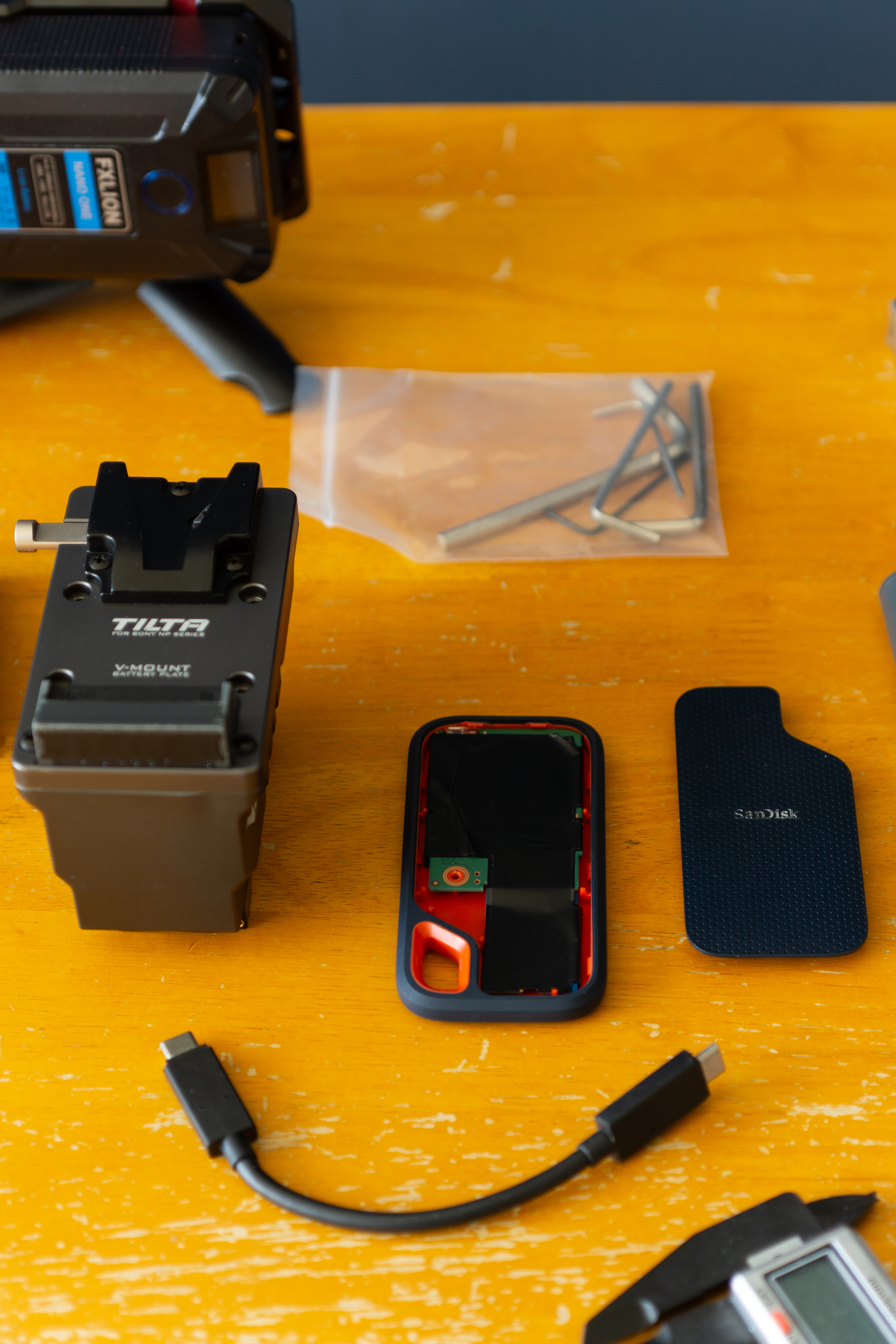

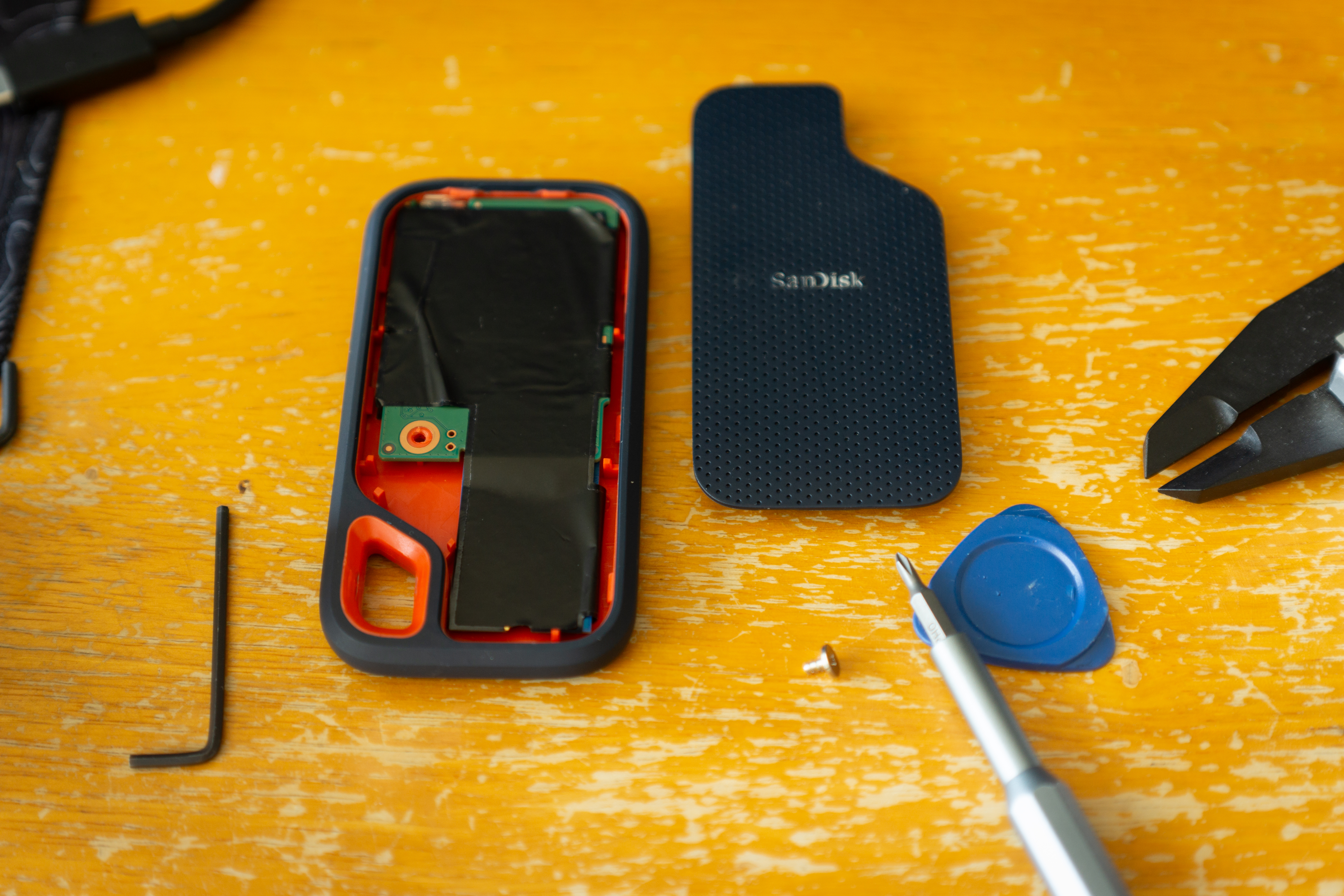

먼저, Tilta TA-ABP-G type 1의 내부 여유 공간을 감안해서, 작고 길쭉한 형태의 Sandisk Extreme Portable SSD가 크기면에서 적절해 보인다. 소형 전자기기 분해용 헤라를 이용해서 SSD의 뚜껑을 따고 고정용 나사 하나를 풀면 쉽게 분해된다.

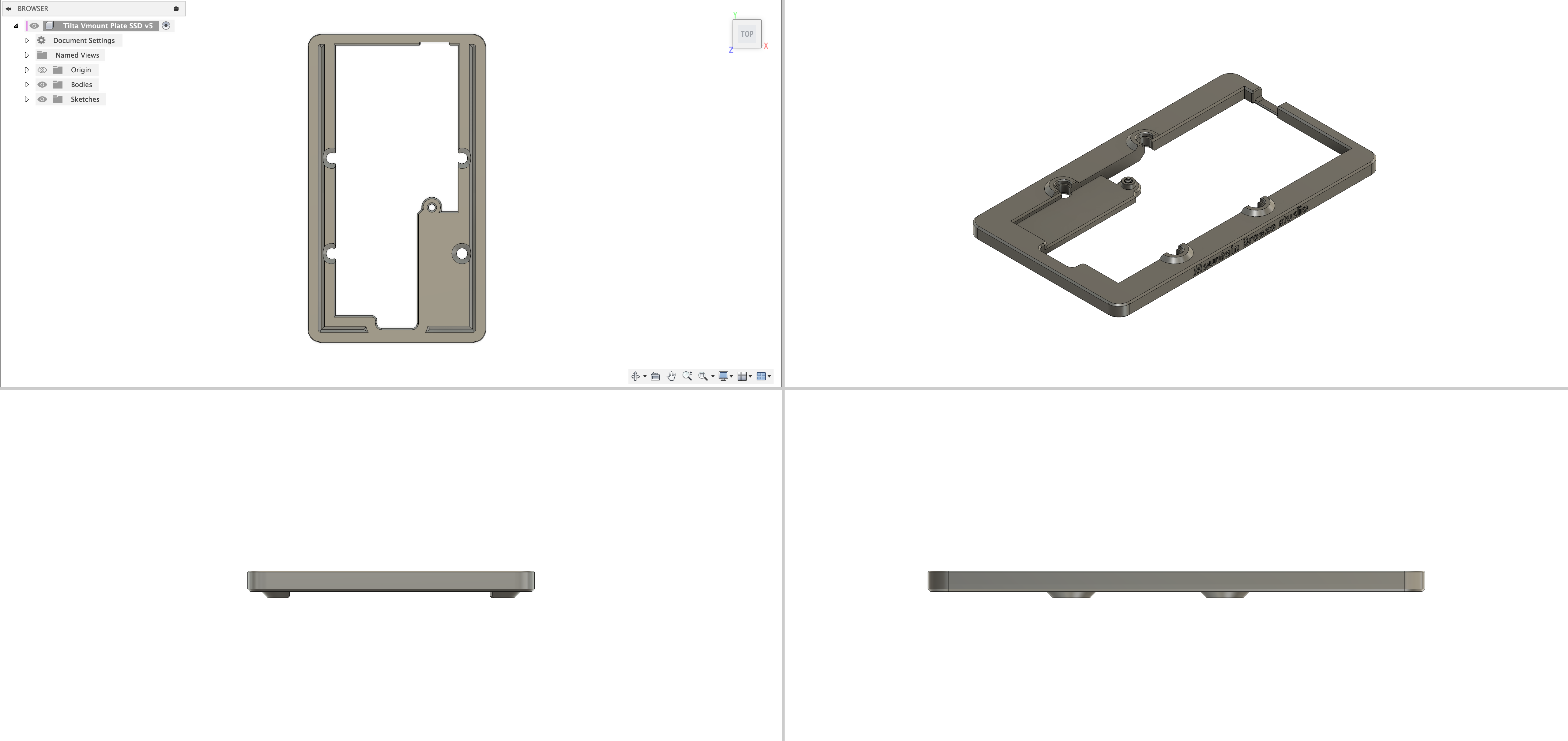

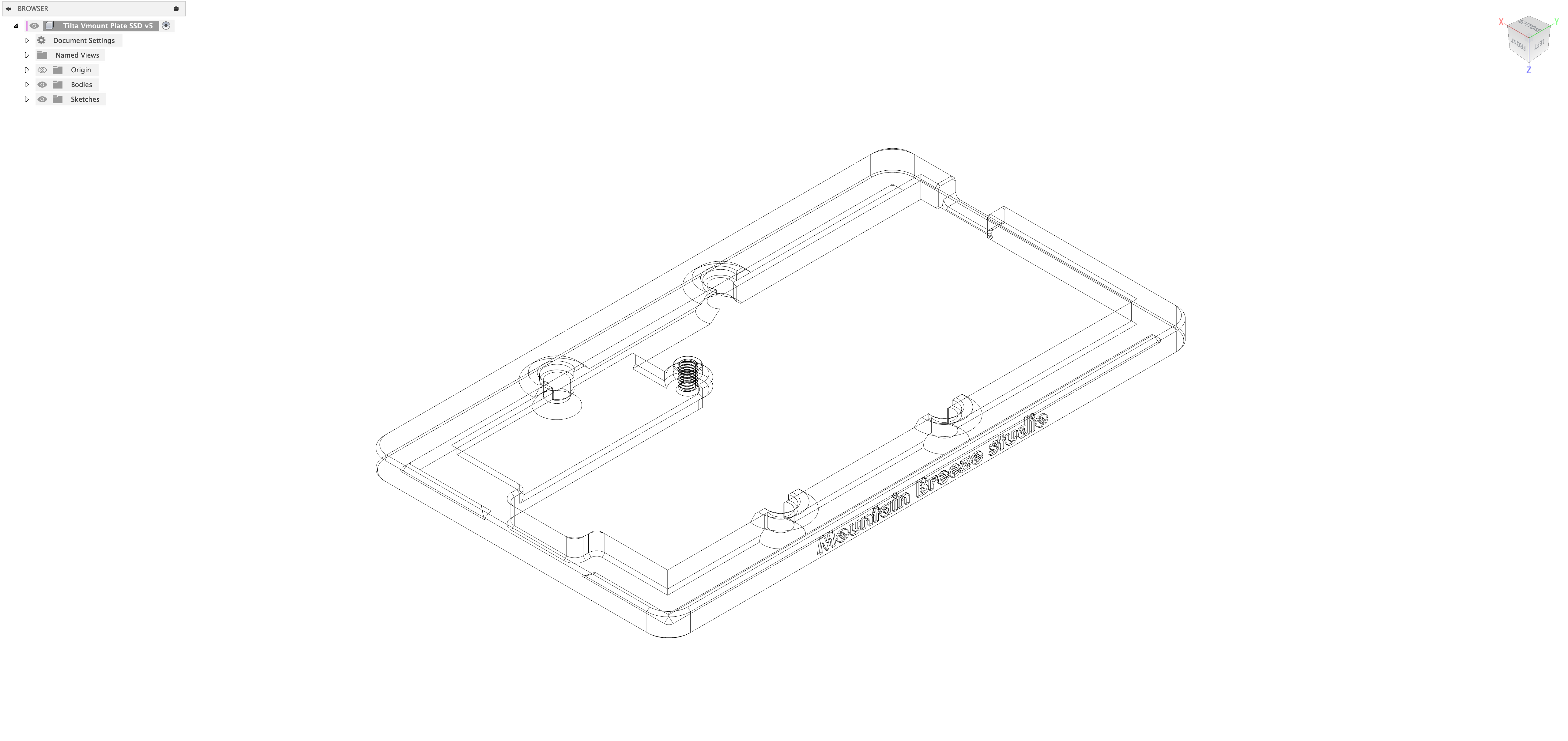

Tilta TA-ABP-G type 1(아래 링크 참조)의 형태와 SSD(Sandisk Extreme Portable)의 고정 형태 등을 감안하여 3D 모델링했다.
V-mount Battery | Z Mount Battery | Tilta Z Cam | Photo Studio Kits - V Mount Battery Plate - Aliexpress
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
3D 프린팅을 위한 슬라이스 프로그램에서 뒤집어 (상하 반전) 출력하면 서포트 설정 없이 출력할 수 있다.

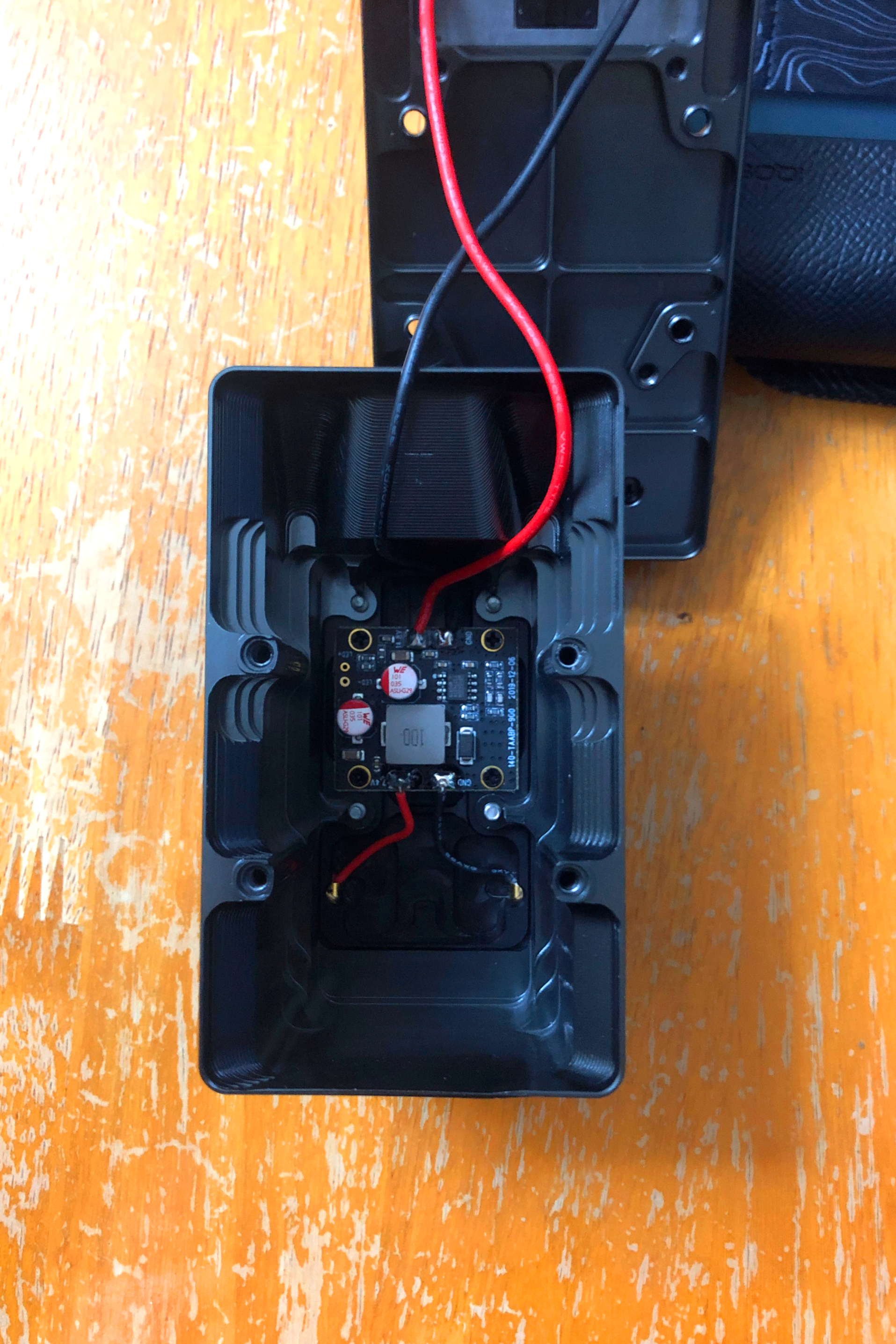

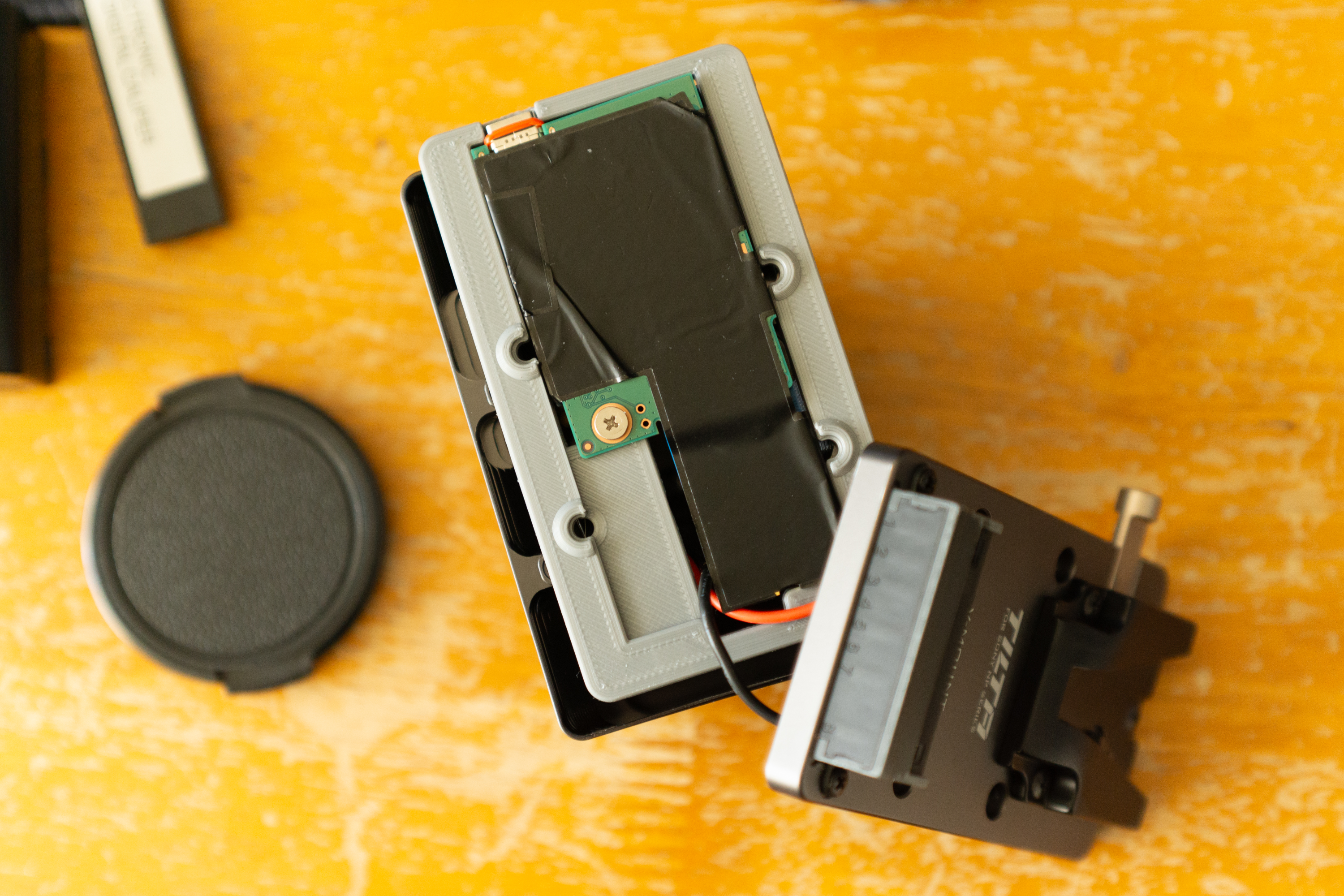

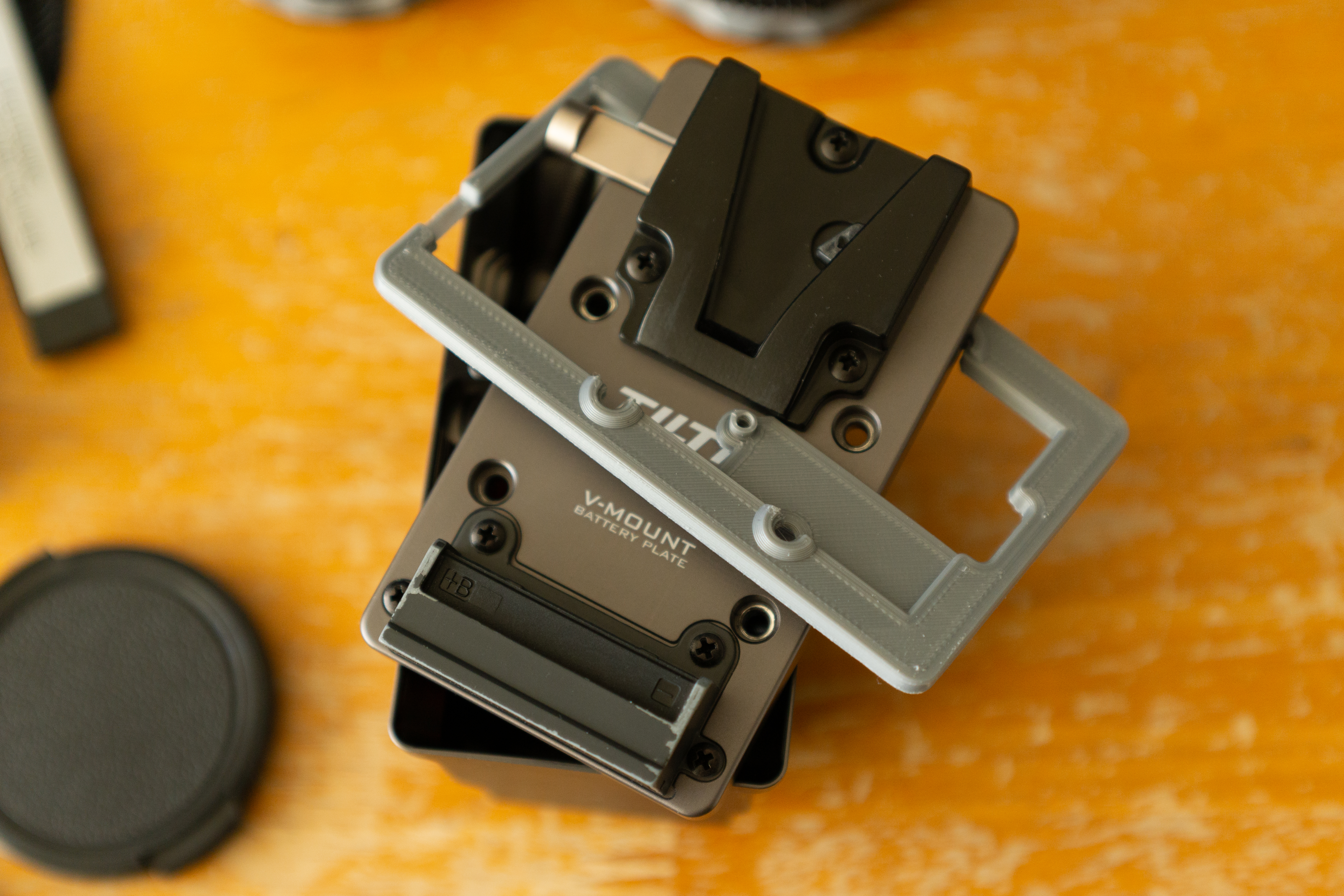

Tilta TA-ABP-G type 1의 V 마운트 장착 면의 나사(M3 x 8mm) 4개를 분리하고, 출력물을 위 가운데 이미지와 같이 먼저 끼운 후에 SSD를 결합하고, 내부의 전선은 하단부 구멍으로 정리 후 (SSD 분해 과정에서 분리한 나사를 이용해 고정) 재 조립한다. 내부에 추가된 부분 탓에 V 마운트 배터리 장착면은 Tilta TA-ABP-G type 1의 나사(M3 x 8mm) 4개로는 고정이 되지 않는다. 고정을 위해서 나사(M3 x 12mm) 4개가 필요하다.
