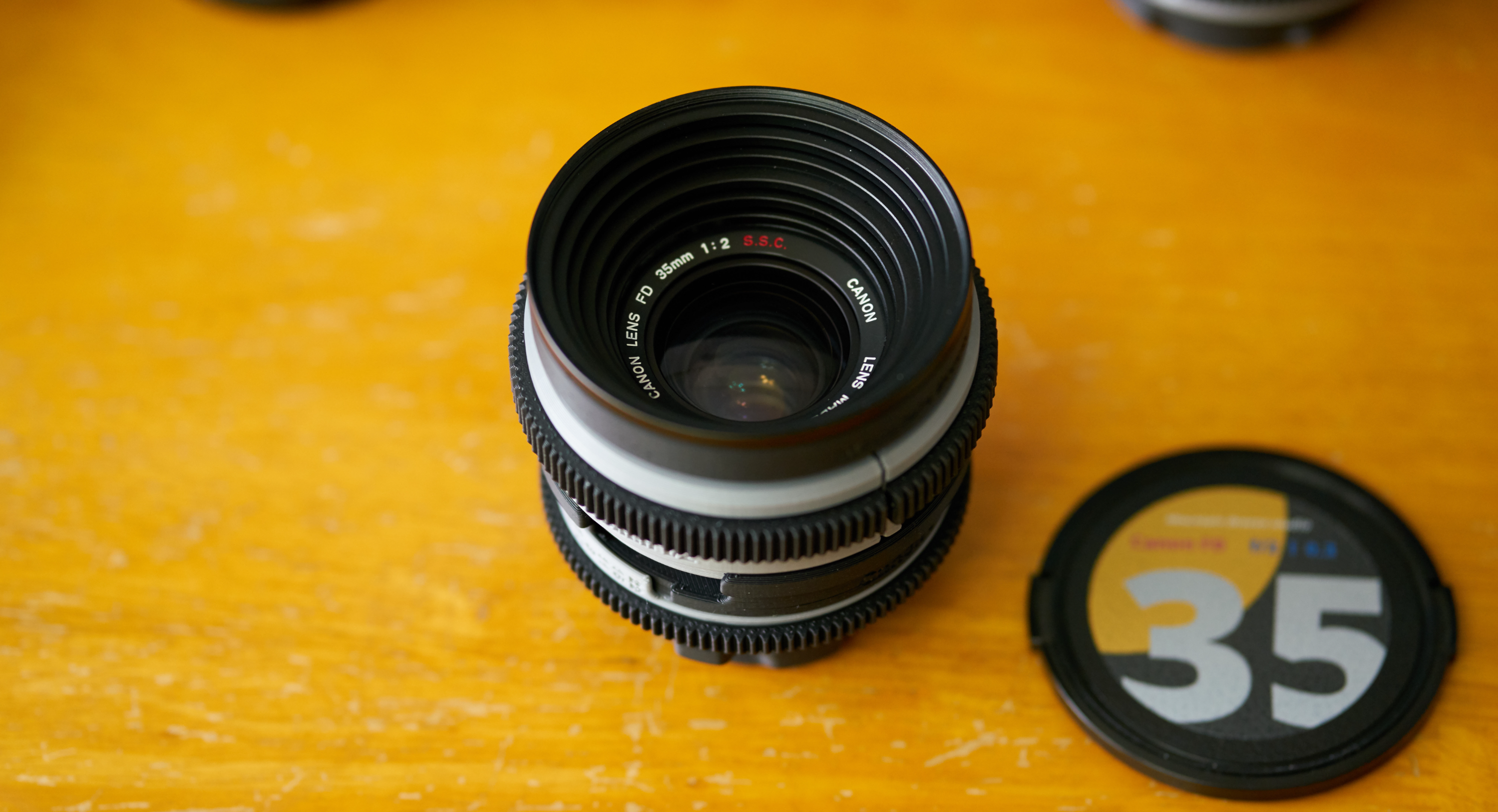

[Canon FD Cine Prime type_02] Canon FD 35mm f/2 S.S.C (II) 볼록 버전_업그레이드 렌즈 하우징 / convex version_Upgrade lens housing





이것은 볼록 버전이라고도 알려진 Canon FD 35mm f/2 S.S.C(II)용 새로운 Canon FD 프라임 렌즈 시네 렌즈 하우징 업그레이드입니다. 따라서 이에 최적화되어 있습니다. 오목 버전은 외경 수치가 거의 동일하기 때문에 장착이 가능하지만, 조리개 수치가 f/16으로 볼록 버전의 f/22와 다르기 때문에 이 부분에는 정확히 맞지 않을 수 있습니다.





몇년 전에 모델링한 전면 직경 114mm 버전이 있는데 필터 나사산 82mm로 전면 직경이 85mm로 변경되었으며, 조립이 더 쉽도록 모델링이 완전히 변경되었습니다. (기존 모델링과 이 렌즈에 대한 추가 정보는 아래 링크를 참고해주세요)



2020.09.19 - [DIY & Modding/Cine-modding Lenses] - 빈티지 렌즈 리하우징 - 캐논 FD 35mm F2 S.S.C / Vintage Lens Rehousing_Canon FD 35mm f2 SSC, "A homage to K35 cine Prime "

빈티지 렌즈 리하우징 - 캐논 FD 35mm F2 S.S.C / Vintage Lens Rehousing_Canon FD 35mm f2 SSC, "A homage to K35 cine Pri

2022.11.18 - [Cameras of the world/Canon] - 캐논 FD 35mm f/2 렌즈에 대하여 (Canon FD 35mm_f2 S.S.C-Concave/convex & nFD 35mm_f2)

캐논 FD 35mm f/2 렌즈에 대하여 (Canon FD 35mm_f2 S.S.C-Concave/convex & nFD 35mm_f2)



부착되는 하우징 가운데 부분의 내경이 작아서 조립시 잘 맞지 않을 수 있습니다. 렌즈 분해 및 재조립에 문제가 없으면 장착하기 전에 렌즈 후면의 마운트 부품과 조리개 링을 제거한 후 조립하세요.



전면 필터 부스트 링은 필터 장착이 용이하도록 설계되었으며, 전면 마감 처리되어 하우징을 견고하게 고정할 수 있도록 설계되었으니 생략하지 마세요. 고정에는 M2.5 x 8mm 볼트 4개가 필요하며, 0.8M 기어는 접착제로 고정해야 합니다.

* 3D프린터 출력 외 필수부분

- M2.5 x 8mm 볼트(플랫 헤드)- 4개 (블랙 페이팅 철제 나사의 경우 녹이 발생하는 문제가 있음, 스테인레스 재질의 나사 사용 추천)

https://s.click.aliexpress.com/e/_DET47gj

4.4US $ 29% OFF|M2 Countersunk Hexagon Socket Bolts 2mm x 3 4 5 6 8 10 12 22 25 28 30 35 38 40mm 304 Stianless Steel Flat Head A

- 52-55, 55-58, 58-62, 62-67 스텝업 링(필터 어댑터)

https://s.click.aliexpress.com/e/_DnpZzuR

18pcs Camera Lens Filter Adapter Ring Step Up & Down Filter Ring Adapter 37-82 82-37mm for Fujifilm Nikon Sony Canon DSLR Camera



- 초강력 접착제





파일 공유는 아이디어를 나누기 위한 목적입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.

Canon FD 35mm f2_New CINE_Aperture gear.stl

0.38MB

Canon FD 35mm f2_New CINE_focus gear_01.stl

0.36MB

Canon FD 35mm f2_New CINE_Middle.stl

0.56MB

Canon FD 35mm f2_New CINE_Front.stl

0.51MB

Canon FD 35mm f2_New CINE_Rear.stl

0.26MB

Canon FD 35mm f2_New CINE_Aperture base_F22.stl

0.50MB

Canon FD 35mm f2_New CINE_Focus base.stl

0.72MB
