빈티지 렌즈 리 하우징 시즌 2 나는 렌즈 리 하우징과 관련된 촬영과 관련하여 Arri PL 마운트 렌즈에 관심이 있습니다. 기존의 스틸 카메라 교환식 렌즈와 비교할 때 비교적 견고한 마운팅 구조라는 점이 매력적으로 보였으므로 3D 인쇄로도 충분히 안정적으로 만들 수 있었습니다. (스틸 카메라 마운트는 매우 작은 돌출부로 만들어졌으므로 금속 이외의 재료로 안정적인 구조를 유지하기가 어렵습니다) 그러나 Arri PL 마운트는 일반적으로 Super 35mm 표준을 지원하지만 플랜지 백 거리가 매우 길기 때문에 35mm 스틸 카메라 용 빈티지 렌즈를 장착 / 사용할 때는 PL 마운트를 권장하지 않습니다.
앞에서 언급 한 'PL 마운트'방법의 장점과 단점에도 불구하고 'PL 마운트'카메라는 그리 일반적이지 않으므로 PL 마운트 렌즈를 인기 있는 Sony 또는 Canon 디지털카메라에 마운트 하려면 마운트에 적합한 변환 어댑터가 필요합니다. PL-E 및 PL-MFT 변환 어댑터의 경우 플랜지 백 거리와 카메라 측 마운트의 내경의 차이는 약간 다르며 그 외에는 거의 동일합니다.
PL-EF (EOS) 변환 어댑터는 플랜지 백 거리 (8mm)가 짧고 좁은 EF 마운트의 내경을 가지므로 장착 할 수 있는 PL 마운트 렌즈 마운트는 매우 제한적입니다. 따라서 PL-EF 변환 어댑터는 일반 PL 마운트 렌즈와 거의 호환되지 않기 때문에 그다지 유용하지 않습니다 (플랜지 거리의 두께가 제한되어 있기 때문에 꼬리가 6mm보다 큰 일부 PL 렌즈에는 사용할 수 없음)

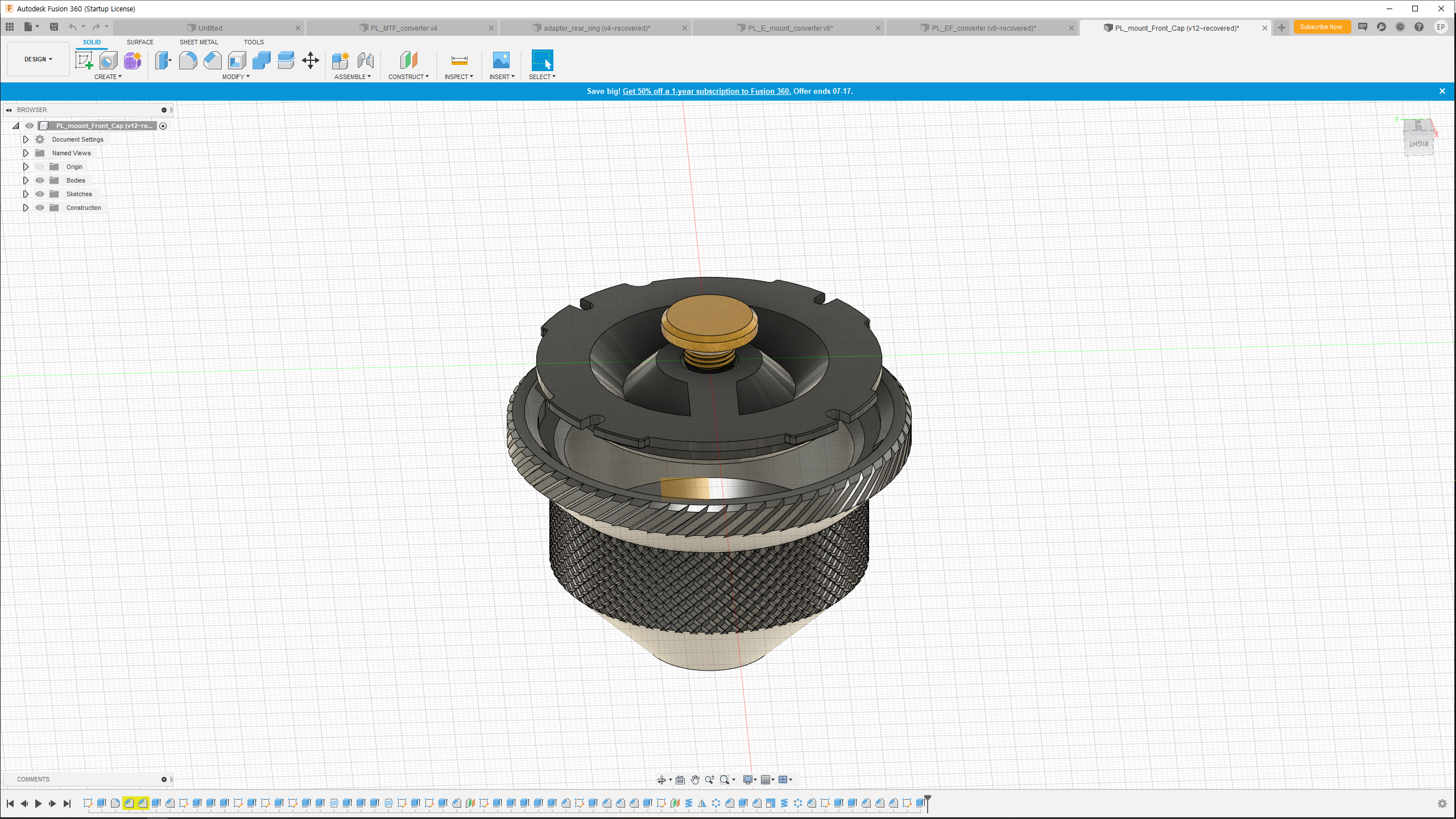

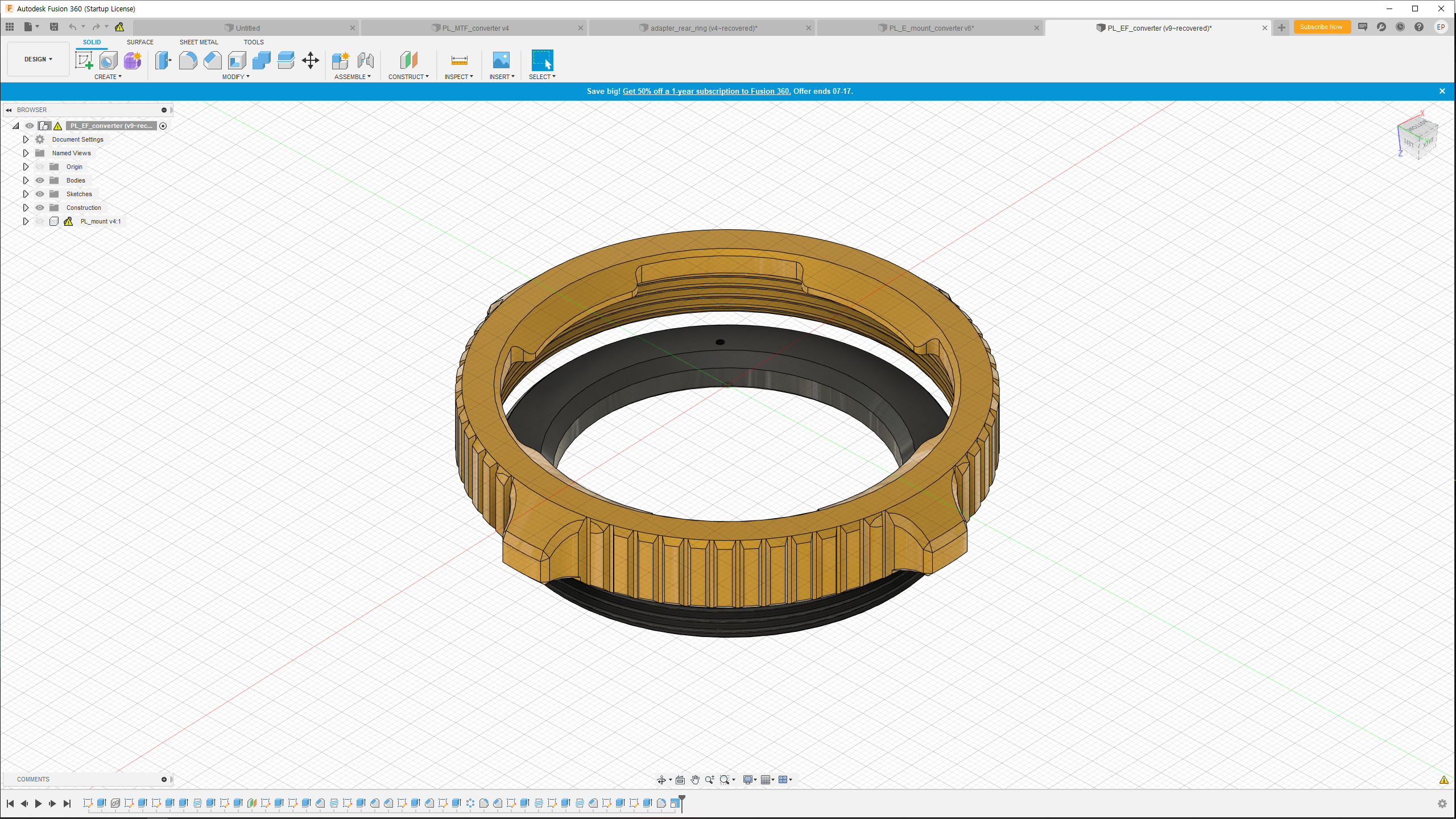

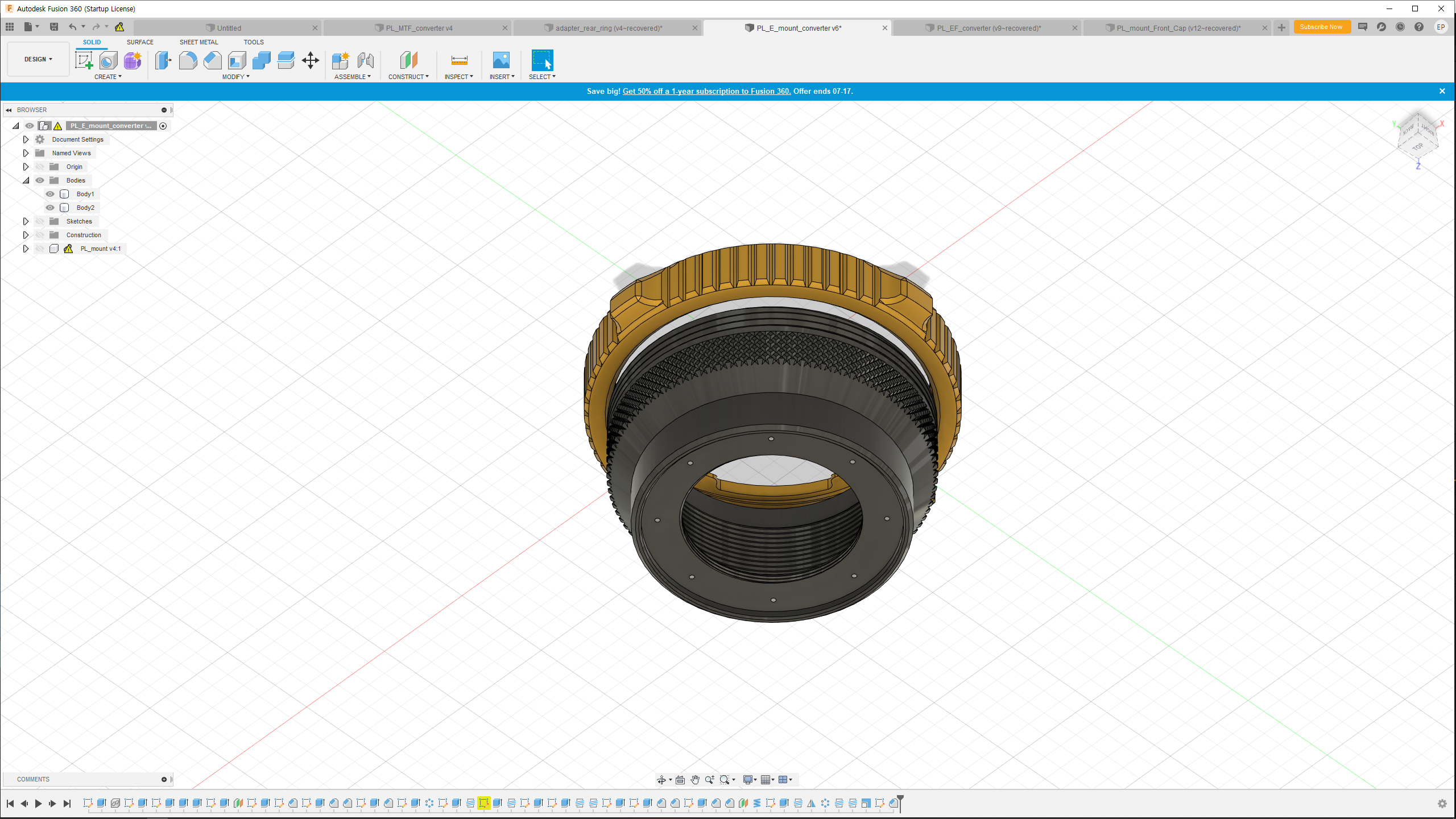

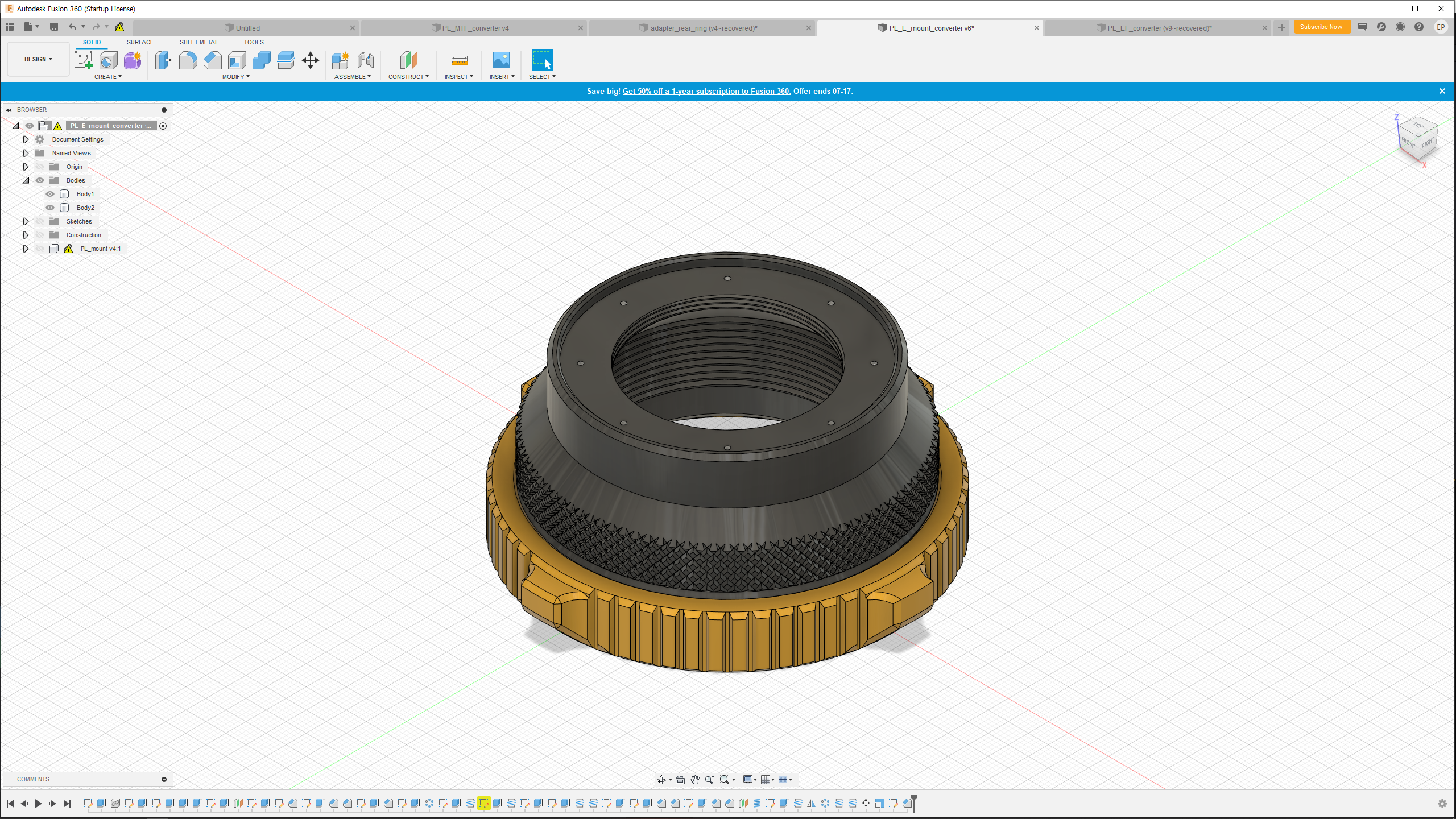

변환 어댑터의 경우 부드러운 회전을 위해 전면 부분과 비교하여 후면 부분의 X 및 Y 축에 대해 (99.5 %)를 약간 줄임으로써 모델링 되었습니다. 또한 3D 인쇄 출력 공차에 대처하기 위해 정확한 플랜지 백 거리보다 0.2mm 더 짧게 설계되었습니다.
파일 공유는 아이디어를 공유하기 위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.

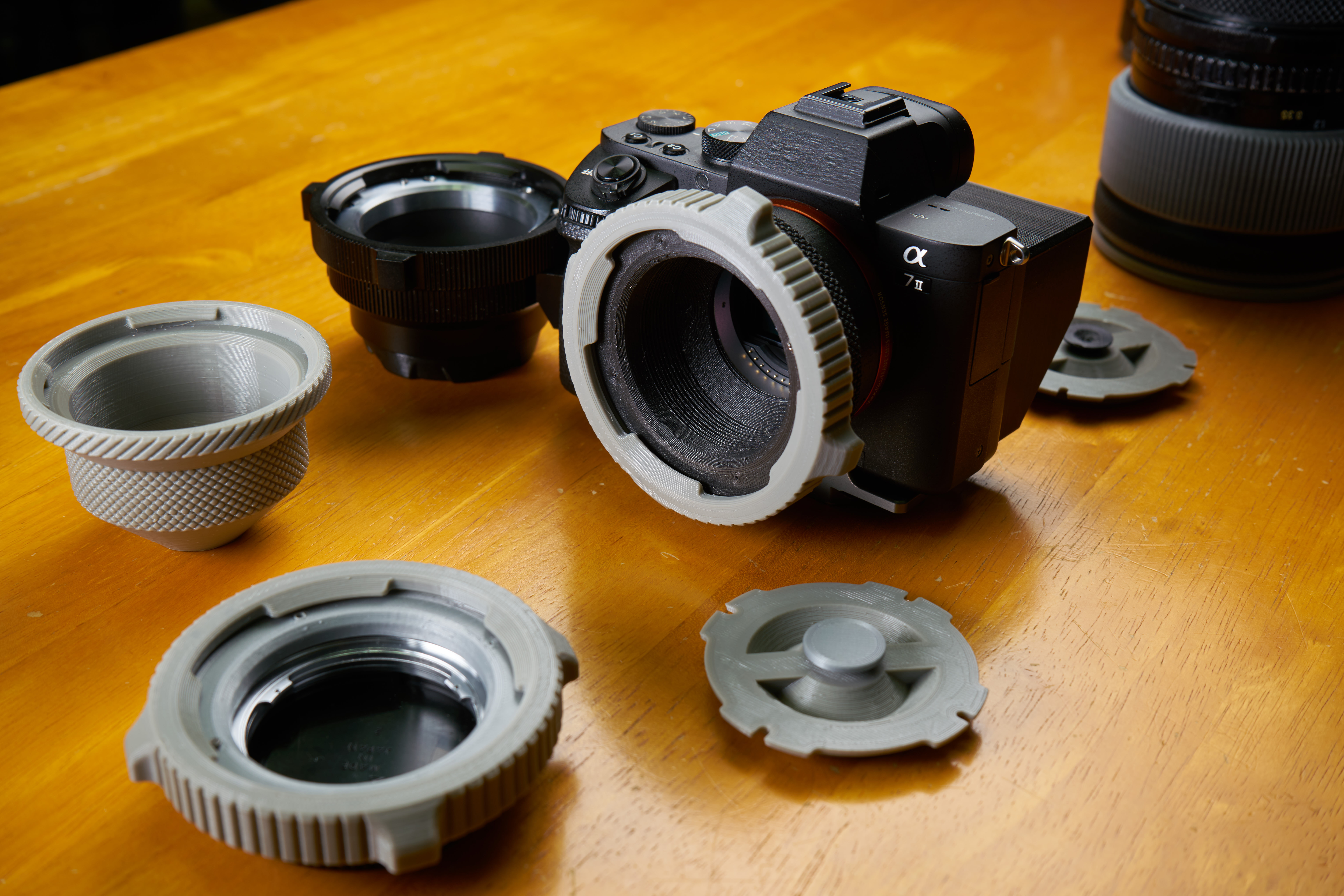

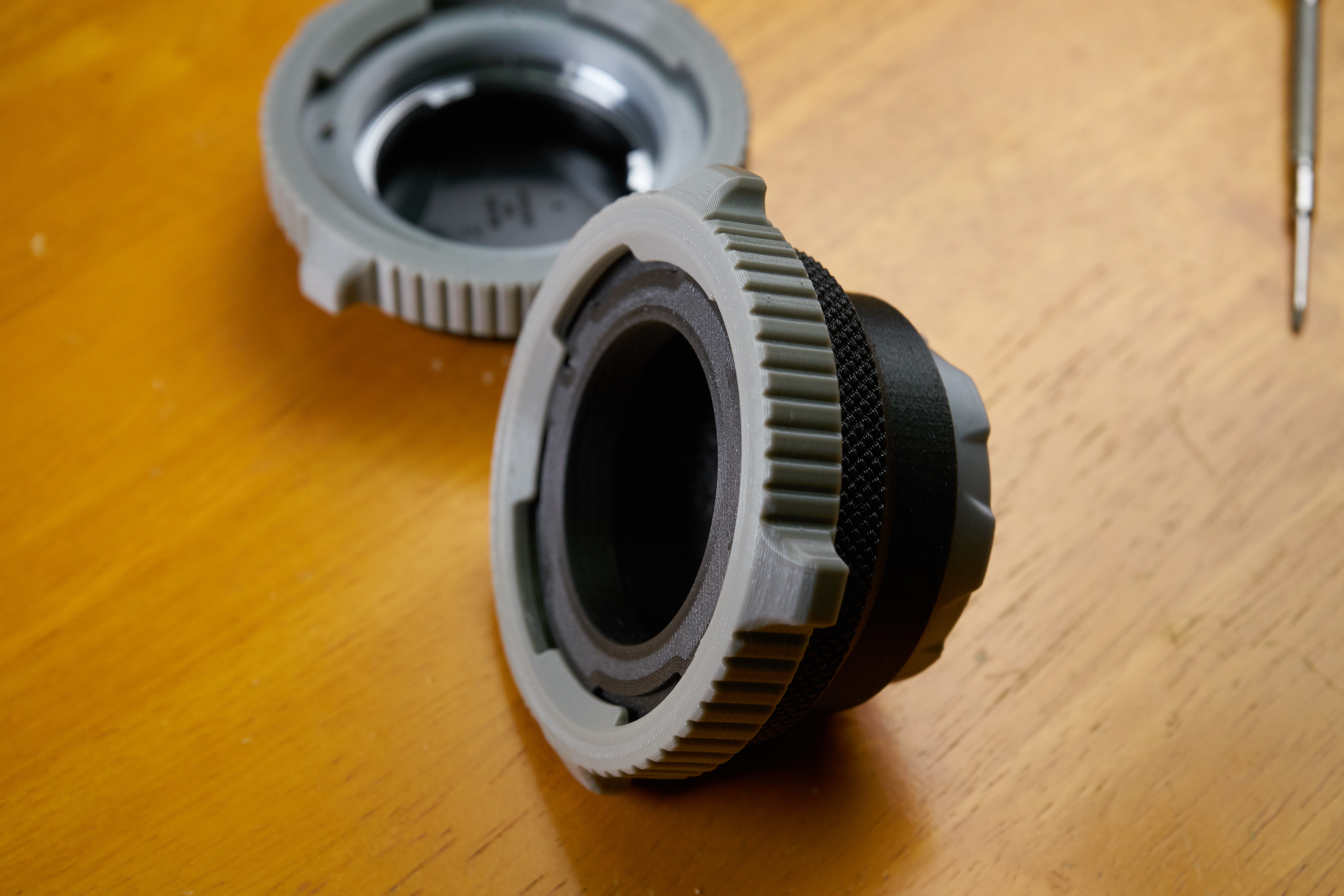

보다 자세한 내용은 유튜브 영상으로 대신하자. 제작 후기를 정리하면, 3D 출력물의 특성상 내구성에 문제가 있고, 안정적인 사용에는 부족함이 있어서 전문 촬영에서는 분명한 한계가 있으므로, 단순 호기심 해결 용도 정도에 적합하다. 보다 안정적으로 사용하기 위해서는 ABS로 출력하거나, CNC 금속 가공을 하는 수고가 필요하지 싶다.
PL 마운트용 변환 어댑터를 만들었으니 PL 마운트 렌즈도 만들어 보자!
