만들고 보니 용도는 명확한데 이걸 정확히 뭐라 불러야 하나 잘 모르겠다.(렌즈 서포트? 튜브 브래킷? 트라이포드 홀더?) 올드 렌즈를 디지털 미러리스 카메라에도 물려 즐겨 쓰다 보니 확장 어댑터도 자주 쓰게 된다. 늘어난 길이 탓에 장착 렌즈와 카메라의 밸런스가 좋지 않고, (주로 망원이나 줌 렌즈 등에서 이런 불편이 크지만 SLR 카메라용 교환 렌즈들은 레트로 포커스 타입의 광학 설계 탓에 디지털 미러리스 카메라에 물리면 광각 렌즈도 밸런스가 아주 엉망이다) 핸드 핼드에서도 불편하지만 삼각대 헤드에 고정할 때도 카메라 하단에 고정된 퀵 플레이트로는 렌즈 전면으로 무게 중심이 한참 쏠려서 안정적인 자세가 나오지 않고 분안정하고 불편한 점이 마음에 들지 않았다. 더구나 시네 렌즈 타입의 VDSLR 렌즈에 후드 등을 장착하면 최악이다.
장망원 렌즈나 대응 화각이 넓고 대구경의 고가 줌 렌즈 등에 달린 고정용 발과 유사한 형태로 확장 어댑터 서포터/브라켓을 달면 좀 편하지 않을까 싶었다. 장착과 탈착 편의를 위해 나사를 풀어 분리할 수 있는 방식으로 했고, 다른 크기에 대응은 별도의 확장용 카라(Extension collar)를 이용하도록 고안했다.

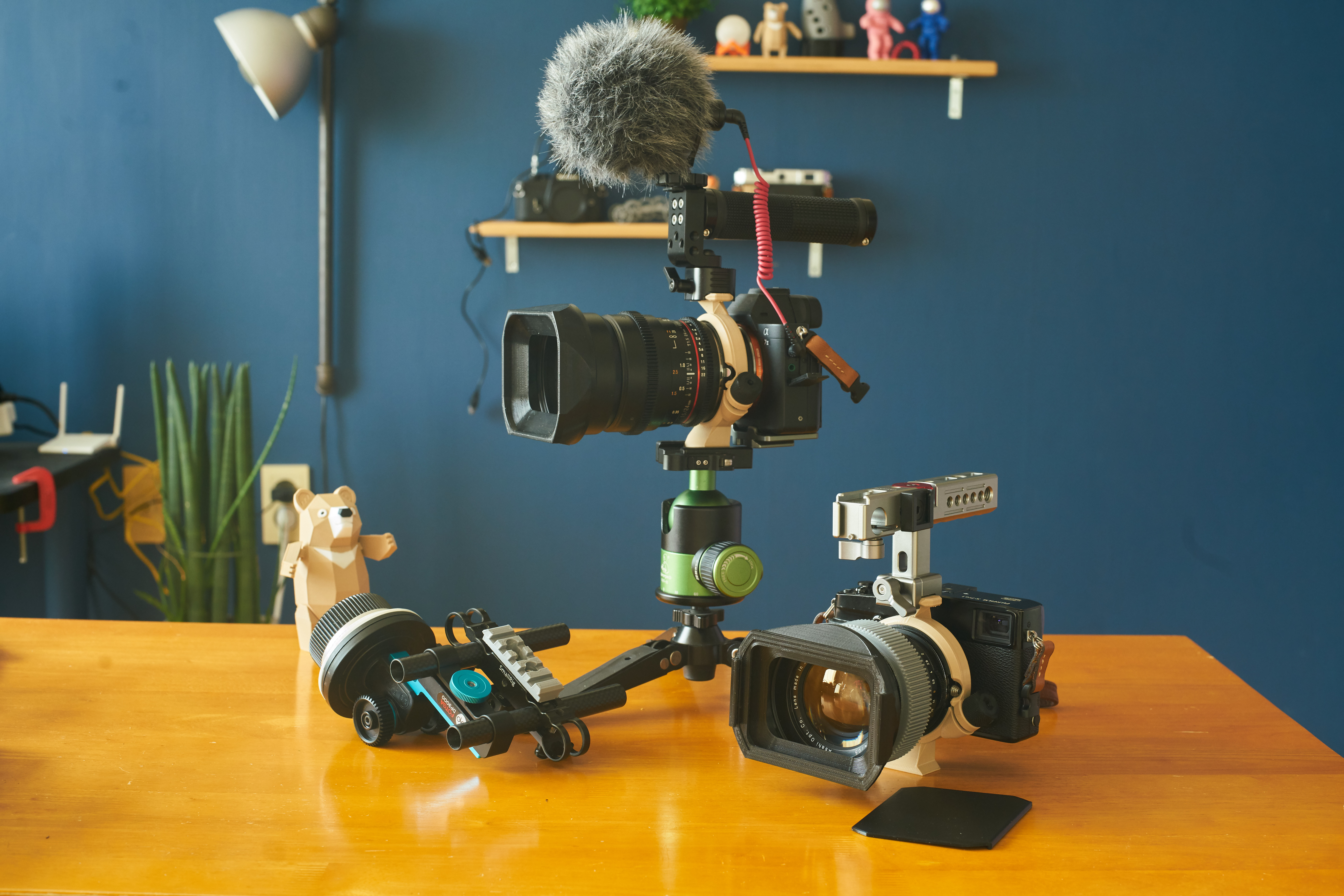

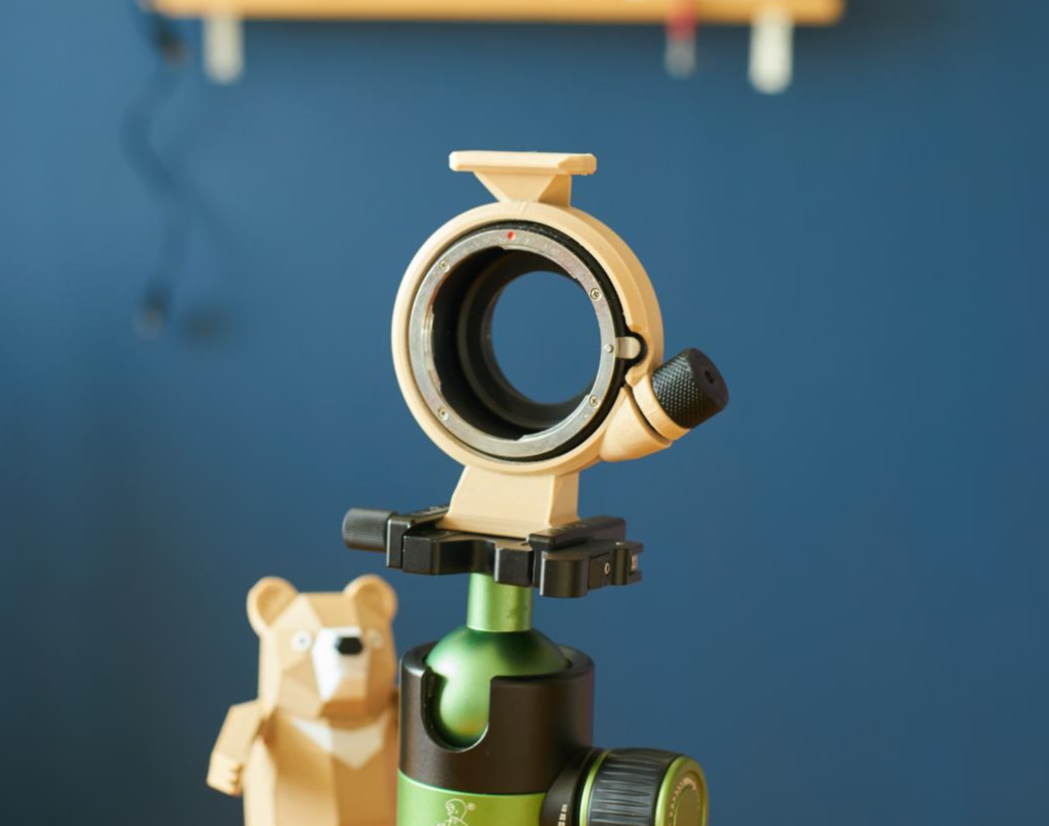

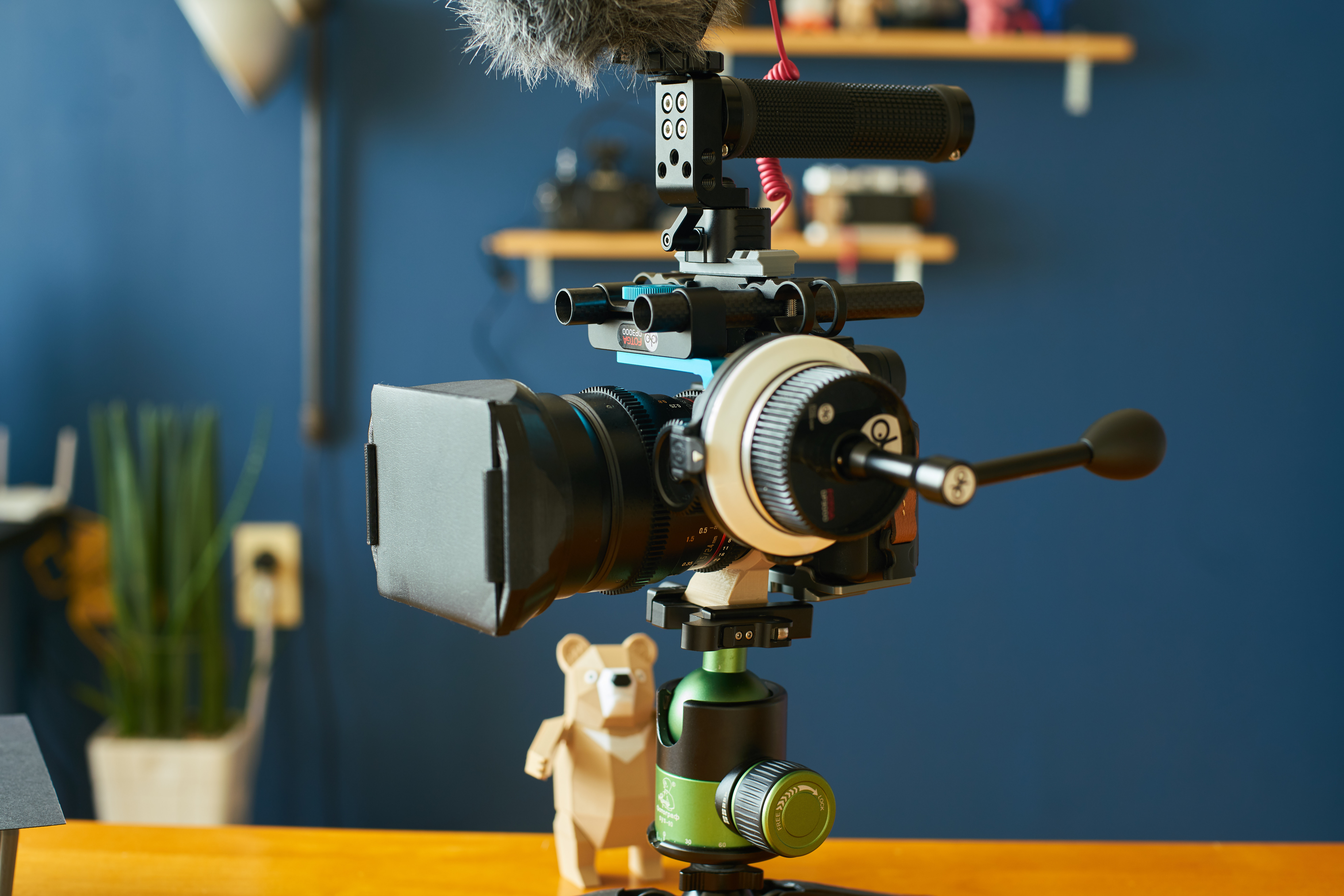

삼각대에 카메라 장착할 수 있는 알카 스위스 규격의 고정 부분과 카메라용 핸들/그립이나 필드 모니터, 마이크 등을 장착할 수 있는 레일로 구성된 링 타입의 렌즈 및 확장용 어댑터 서포터이다. 포트가-fotga EF-NEX 어댑터에 최적화되어 있다. 어댑터의 상세 정보는 아래 링크로 대신하자.
http://s.click.aliexpress.com/e/BwBkov9Q
US $10.05 35% OFF|Fotga 어댑터 링 카메라 링 canon eos ef 렌즈 용 sony e 마운트 NEX 3 NEX 7 6 5n a7r ii iii a6300 a6500-에서렌즈 어댑터부터 가전제품 의 AliEx
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com
퓨전 360 어플을 통해 3D 모델링하고 3D 프린팅으로 출력했다. 필라멘트는 PLA를 사용했는데 ABS가 내구성에서는 더 낫지 싶다. 고정용 나사를 무리해서 너무 강하게 조이면 PLA의 특성상 나사가 부러지거나 어댑터를 감싸는 바디 부분에 균열이 생길 여지가 있어 보인다. (PLA도 충분한 내구성을 보여준다) 자세한 내용과 파일의 다운로드는 아래의 첨부 파일이나 싱기버스에 올린 내용으로 대신할 수 있겠다. 출력 설정 시 하나 유의할 점은 서포터 링의 내부 채움(infill)은 30% 이상이면 충분하겠지만, 나사의 경우 내구성을 위해 100% 설정을 추천한다.(3D 특성상 적층되는 방식이므로 나사가 부러질 위험이 있다. 단, 세로 출력의 경우에 해당하며 가로로 뉘어서 출력할 경우 내구성이 더 높아 보인다) 그리고 만드는 과정은 유튜브 링크로 또 대신하자. (유튜브와 싱기버스 그리고 티스토리까지 3개를 연달아 작성하니 귀찮다.)
https://www.thingiverse.com/thing:3988749
Support_ring_Bracket for Lens & Extension adapter by DoNotLeaN
Ring type lens and extension adapter support. It consists of a fixed Alka Swiss standard for mounting on a tripod and a rail for mounting a camera handle / grip, field monitor and microphone. Output to 3D printing, STL file can be downloaded from the link
www.thingiverse.com
