<3D 프린팅> Contax RF/Nikon S/ Kiev 마운트 렌즈 리어 캡 만들기 / 3D printing - Making a Contax RF / Nikon S / Kiev Mount Lens Rear Cap

수다를 위한 블로그이니 콘탁스 RF/Nikon S/Kiev 마운트(3가지 마운트의 사양은 거의 동일해서 서로 호환 장착이 가능하지만, 콘탁스 RF와 니콘 S의 헬리코이드와 거리계 연동에서는 조금 차이가 있어서 포커싱에서 오차가 발생할 여지가 있다고 한다)이하 '콘탁스 RF 마운트')에 대한 사소한 감상으로 조금 떠들어 보자.



35mm 소형 카메라로 40~50년대를 풍미했던 카메라 중 하나인 Contax RF와 이의 영향을 지대하게 받아 만들어진 니콘 S(RF), 그리고 독일의 2차 세계대전의 패전과 전쟁 배상으로 탄생해서 소련의 붕괴 직전까지 꾸준히 명맥을 유지했던 키예프 RF 카메라의 마운트 방식은 지금의 일반적인 카메라 구조에서 보면 이색적이고 독특한 방식이지 싶다. 포커싱을 위한 헬리코이드가 카메라 마운트에 위치하고, 마운트 방식도 내부(Internal) 베이요넷과 외부(External) 베이요넷 두가지 방식을 동시에 채택하고 있다. 물론 이 마운트 유형에 대해서 한 걸음 더 들어가 따져보면, 교환 장착하는 렌즈의 초점거리에 따라 포커싱에 따른 전후 작동 거리가 달라야 해서 카메라 마운트에 장착된 헬리코이드가 50mm 내외 초점거리의 표준 렌즈 외에는 그리 효과적이지 않고(더구나 RF/레인지파인더 거리계와 연동하여야 해서 구조 또한 단순하지 않다) , 따라서 광각이나 망원 렌즈에는 포커싱을 위한 헬리코이드 장치가 다른 마운트 방식의 렌즈와 같은 구조로 만들어져야해서 그리 효율적인 방식이 결코 아니라고 생각한다.



하지만, 135 필름을 사용하는 RF 카메라 자체로 표준 렌즈와 35mm 85mm 내외의 준망원에서 꽤 효용이 뛰어난(특화된) 카메라 유형이고(뷰파인더 구조상 초광각과 망원에서 초점 확인 등에 알맞지 않다) 콘탁스 RF 마운트는 35mm 비오곤과 50mm와 85mm 조나를 통해 효과적인 거리계 연동과 함께 이 독특한 마운트를 잘 구현했다고 생각한다. 그래도 이런 단점은 꽤 커서 비슷한 RF 유형의 라이카에게 속절없이 밀려났고, 그 이후에는 모두가 알고 있는 SLR 카메라 시대로 카메라 시장의 중심은 완전히 이동했다.



콘탁스 RF 마운트가 장점이 많은 방식이 아님에도, 다른 마운트와는 확연히 다른, 독특하고 옛 향수를 자극하는 멋스러움이 있다. (더구나 올드 조나 렌즈의 원형은 콘탁스 RF 마운트이고 제짝인 것처럼 잘 어울린다) 이러저런 이유로 여전히 콘탁스 RF 마운트 방식의 카메라와 렌즈를 가지고 놀기를 즐기고 디지털 카메라에서도 즐겨 사용한다. 하지만, 불편도 꽤 있는데 과거의 유물이 된 마운트 방식이다 보니 렌즈의 앞/뒤 캡 등을 구하기가 어려웠다. 특히 리어 캡은 일반적이 형태가 아니라서 대체하기 곤란했다. 콘탁스 RF의 35mm 85mm 초점거리 렌즈는 외부 베이요넷 돌기에 장착되고, 더구나 35mm는 렌즈 사출부가 매우 도출한 괴랄? 한 형태이며, 50mm 또한 내부 베이요넷에 장착하느라 매우 일반적이지 않은 형태이다. 35mm 비오곤의 리어 캡은 전용 외에는 답이 없어 카메라에 항상 장착한 상태로 보관할 수 밖에 없었고, 50mm의 경우 필름 뚜껑(코닥 135 필름의 검정 통과 회색 뚜껑 중에서 탄성이 있는 회색 커버)의 겉통과 결합/고정을 위한 안쪽 돌기를 일부 칼로 잘라내고 렌즈의 사출부에 끼워 쓰는 방식 정도였다.



판매하는 곳도 거의 없어서 3D 프린팅으로 이 곤란한 문제를 해결할 수 있지 않을까 생각했고, 3D 프린팅 도면 공유 사이트인 싱기버스(tingiverse)에서 적당한 도면을 구해 출력했고 꽤 만족스러웠다.(그 무엇인들 필름 케이스 뚜껑보다 낫지 싶지만) 콘탁스 RF 마운트 방식의 렌즈를 소장하고 있고, 후면 캡이 없어서 곤란을 겪었다면 만들어 봄직하다.

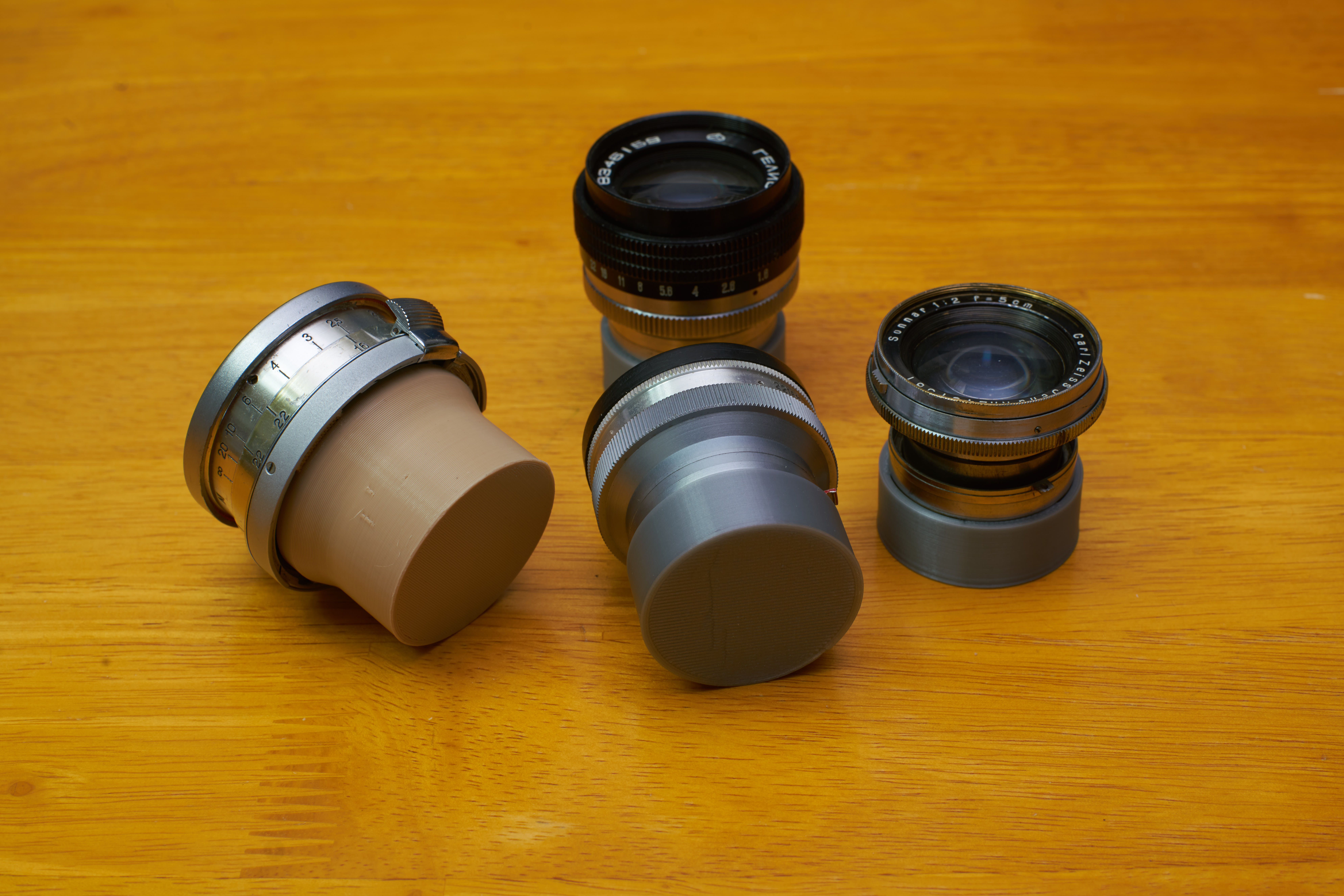

jupiter-12, jupiter-8, Helios 103, carl zeiss sonar 5cm f/2

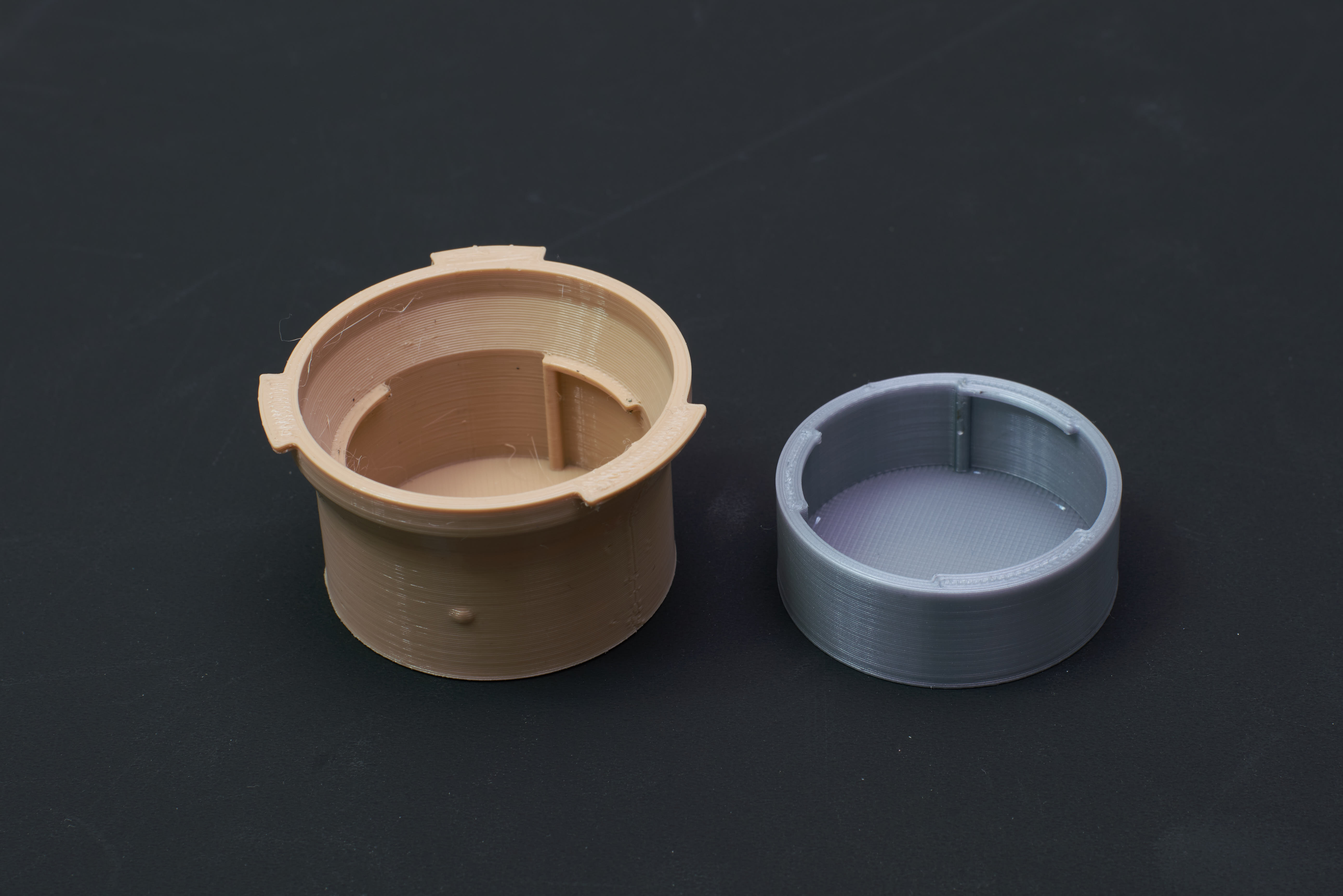

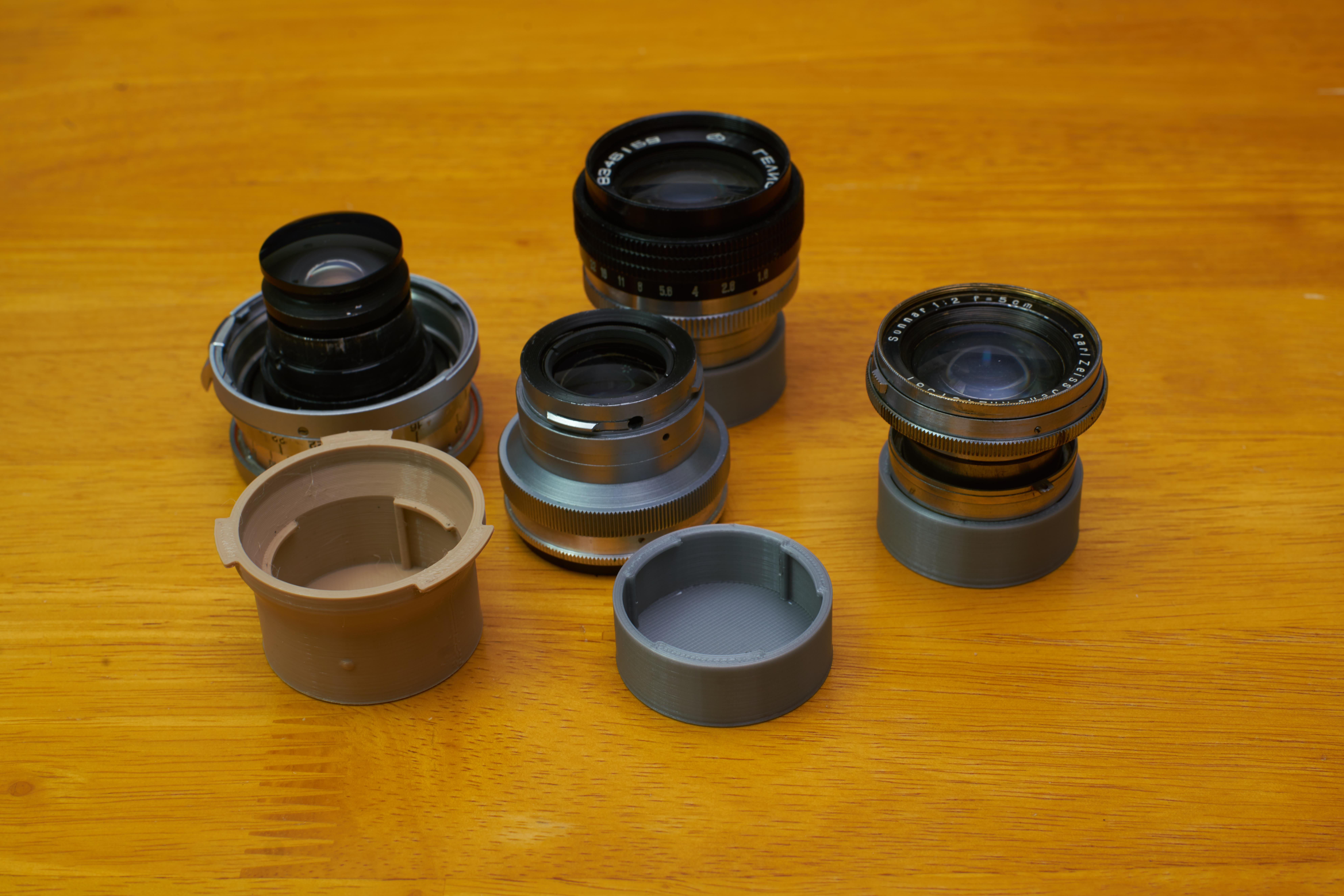

3D 도면은 아래 링크에서 다운로드할 수 있다. 첫번째 링크(위 이미지에서 실버 리어 캡 출력물)는 표준 렌즈에만 장착할 수 있는 짧은 버전이고 두번째 링크(나무색 리어 캡 출력물)는 50mm와 35mm 그리고 85mm /135mm 모두 사용할 수 있다. (내/외부 이중의 Contax RF 베이요넷 돌기에 모두 대응)



https://www.thingiverse.com/thing:3721167

50mm Internal Mount Rear Lens Cap for NikonS/contaxRF by pz38

https://www.thingiverse.com/thing:3721185

Internal / External Mount Rear Lens Cap for NikonS/contaxRF by pz38
