◆ 캐논 R 마운트
첫 번째 캐논의 SLR 카메라 Canonflex는 1959년 5월 출시되었다. 캐논은 캐논플렉스가 출시되기 이전까지 라이카의 35mm 필름 평판의 RF 카메라를 벤치마킹하여 비슷한 RF 타입의 카메라를 제조하는 일본 회사로 자리매김하고 있었다. 이런 캐논이 SLR 카메라 제조에 진출한 것은 시장 전망과(SLR 시장의 확대)와 기술력 문제(라이카 M3의 출시와 관련한 라이카(독일)와 일본 제조사의 기술격차의 실감) 인식에 근거하여 기존의 캐논의 사업전략의 대대적인 수정이었다고 생각된다. 이는 기존 캐논이 주력했던 RF 카메라에서 SLR 카메라 제조로 변화를 도모하는 것의 최초 결과물이었고 새로운 카메라 제조에 본격적으로 참여함을 의미한다. 당시 SLR 카메라의 핵심 요소는 펜타프리즘과 퀵 미러 그리고 자동 조리개로 요약할 수 있는데 이미 50년대 말에는 모든 기술개발이 완료되어 완성단계였고, TTL 측광 기술 또한 상용화 직전에 임박한 시기였다.
캐논의 SLR 첫걸음에서 초기의 마운트 방식 선택은 니콘에 비해 운이 따라 주지 않은 듯하다. 니콘은 1959년부터 현재까지도 초기의 기본 마운트를 유지하여 제조 기간에 상관없이 렌즈의 상호 호환이 가능한 'F 마운트'를 오랜기간 큰 문제없이 사용하고 있는 것에 비해, 캐논은 35mm SLR 필름 카메라에서 여러 번 마운트를 변경할 수밖에 없었다. FL, FD nFD 마운트로의 변경은 기존 마운트 방식의 기본적 골격을 유지하여 기존 렌즈들과 호환이 가능한 선에서 기술적인 문제 해결과 개선을 위하여 노력한 결과였다. 하지만, 이러한 덧붙이기 방식의 개선은 결국 한계에 봉착했고, 1987년 기존의 FD(R, FL과 호환되었던) 방식에서 그간의 기술적 고집을 꺾고, R, FL, FD, nFD 렌즈와의 상호 호환성 마저 모두 포기하고 베이요 넷 방식의 EF 마운트(EOS 시스템)로 완전히 변경하게 된다. 기존 마운트 렌즈군의 호환성 포기로 기존 유저들의 원성과 저항에 직면하였지만 전자제어를 통한 AF 기능과 혁신적인 기술이 속속 적용되던 시기의 변화에 능동적으로 대처할 수 있는 EOS 시스템(EF 마운트)은 이후의 캐논의 성공적인 행보에 일익을 담당했다. 당시의 캐논의 대대적인 변화 시도는 이후 전자제어기술, 디지털 이미징 기술과 맞물려 필름 카메라 시절의 라이벌 니콘을 따돌리고 현재의 독보적인 카메라 제조사로 발돋움하는 중요한 계기였음은 의심의 여지가 없어 보인다.
캐논의 마운트 방식의 변화를 시기별로 정리하며 캐논의 눈물겨운 마운트 흑역사를 정리해 보고자 한다.
Canonflex에 적용된 마운트 방식은 Canon R mount 또는 Canonflex mount로 지칭된다. 이후에도 R 마운트의 Breech- Lock(BL) / Spigot 마운트 방식은 캐논의 특징적인 마운트 방식으로 계승되어 FL 마운트와 FD 마운트에도 적용되었다. Breech- Lock / Spigot 방식은 일반적인 Bayonet 마운트 방식과는 조금 다른 방식으로 별도의 마운트 고정을 위한 독립적인 회전 장치(Spigot)를 회전시키고 그 마찰력으로 고정하는 방식이다. 스피곳 방식은 수도나 가스배관(백관/흑관 파이프) 등의 파이프를 연결할 때 쓰는 이음새 방법과 동일하다. 블리츠-락 고정 방식은 대포 등 무기에서 약실를 잠그는 방식에서 유래되어서 '포미 잠금 고정방식'으로 불리기도 한다.(말로 설명하려니 어렵다. 하지만 실제적인 기능-카메라와 렌즈를 고정하여 장착시키는 것-에서는 베이요넷 방식과 BL방식의 기능상의 차이는 없고 단지 방식상의 차이와 약간의 장단점의 차이를 가지고 있을 뿐이다)
R 마운트의 플렌지 백 거리(Flange back distance)는 42.00mm이며, 캐논플렉스는 1959년부터 1964년까지 생산되었고 캐논 R 마운트도 캐논플렉스에만 적용되었다. Canon R 마운트의 기본 장착 렌즈로는 Super-canonmatic R Lens(50mm f1.8)가 대표적이다.
Super-canomatic R 100mm f2, canon R mount
캐논 R 마운트 렌즈에는 카메라 바디의 레버와 연동하는 두개의 핀이 있는데 하나는 Automatic 조리개 구동 기능과 관련되어 있고, 다른 하나의 핀은 카메라 본체의 조작에 의해 발생한 신호를 렌즈에 전달하는 기능을 수행한다.(두 개의 핀 구성은 이후 FD 마운트와 유사한 구성이지만 기능에서는 전혀 다르다) 즉, 조리개 구동을 위한 장치가 렌즈 내부에 존재하는 형태이고(타 제조사의 경우에는 이 장치가 카메라 본체에 장치되는 것이 일반적이다) 이는 매우 복잡한 방식으로 작동하는 구동 구조를 가지고 있어고 필름 장전 레버의 동작과 연동되도록 설계되어 있어 렌즈 교환 시에 오작동이 발생할 개연성이 높은 문제가 있었다.
캐논 FX 카메라의 FL 마운트에서는 이런 문제해결을 위하여 카메라 본체에 조리개 구동 장치를 배치시켜 이러한 문제를 해결하였고 이런 변경을 적용하여 마운트 방식도 FL 마운트로 대체되었다. 렌즈 마운트 부의 은색 링을 돌려서 카메라의 마운트부와 장/탈착 하는 Breech- Lock /Spigot 방식은 그대로 계승되었어 동일하며, 마운트의 기본 규격을 그대로 유지하므로 FL, 그리고 FD 마운트까지 상호 호환하여 장착할 수 있었다. 따라서 Canon R 마운트의 렌즈를 이종교배할 경우에는 캐논 FD 마운트용 어댑터로 Automatic 조리개 기능을 제외하고 정상적인 장착 사용이 가능하다.
Breech- Lock/ Spigot 방식은 캐논만의 독특한 마운트 방식으로 캐논만의 특색있는 마운트로 알려졌고 일반적인 베이요넷 마운트 장착 방식과 비교해서 소소한 장점(렌즈와 카메라 장착 시 항상 정위치에서 결합이 가능하다)이 있지만, 렌즈 장/탈착시 손이 많이 가고 시간이 더 걸리는 번거로움과 기술 설계상의 여러 문제 등에 직면하였고 결과적으로 Bayonet 방식 등이 우위에 있었다 할 것이다.. 이후 마운트 변경에 대한 사항은 별도의 포스팅으로 정리하려 한다.
아래 링크는 일본의 웹자료로 캐논 마운트의 변화에 대해 핵심적인 요소를 잘 정리한 자료라 일독하면 도움이 될 듯하다.
▶ 참고> Canon http://dc.watch.impress.co.jp/docs/review/lensmount/534342.html
Canonflex RP
Canonflex R2000, 1959
Canonflex RM 1962
▶ 이미지 출처 및 참고> http://tinkeringwithcameras.blogspot.kr/2008/03/canonflex-rm.html
2차 세계대전 전후 일본의 경제부흥의 일환으로 일본의 국가적인 지원과 육성책에 힘입어 카메라 등의 정밀가공분야 발전에 많은 회사가 진입하였다. 카메라 제조사들의 생존/성장전략 즉, 당시의 독보적 선두업체였던 독일 카메라 제조사에 대응하기 위한 각 회사의 대응 전략은 서로간의 핵심분야를 각각 나누어 분점 하는 형태를 보인다. 먼저 일본의 주요 제조사 중 니콘은 자이스 이콘의 Contax를 벤치마킹하여 복제하거나 비슷한 방식의 RF 카메라 개발에 주력하였고, 캐논은 라이카 RF 카메라(바르낙)를 벤치마킹하는 것에 주력하였다. 아사히 광학(펜탁스)은 SLR 카메라인 Praktiflex를 복제, 벤치마킹하였다. 이후 라이카 M3의 출시와 맞물려 RF 카메라에서의 독일 제조사와의 기술적 격차를 인정할 수 밖에 없었고, 이에 대한 돌파구로 일본 카메라 제조사들의 선택은 SLR 카메라 개발 및 제조에 주력하는 것으로 선회/집중되었다.
Super-Canomatic R 100mm f2
Canonflex와 이에 적용된 Canon R 마운트방식은 1964년 Canon FX 시리즈 카메라의 출시와 더불어 FL 마운트로 대체된다.
▷ Canon R 마운트 교환용 렌즈 (Canonflex lens lineup)
Super-Canomatic R
- 35mm f2.5
- 50mm f1.2
- 50mm f1.8
- 85mm f1.8
- 100mm f2
- 100mm f3.5
- 135mm f2.5 R
- 200mm f3.5 R
- 300mm f4
- 400mm f4.5
- 60mm f5.6
- 800mm f8
- 1000mm f11
◆ 캐논 FL 마운트
캐논 FL 마운트는 이전의 캐논 R 마운트 방식을 계승하여 SLR 카메라인 Canon FX 시리즈에 적용되었으며, R 마운트와 동일한 Breech-Lock/Spigot 마운트 방식이었다. 캐논 최초의 SLR 카메라인 Canonflex의 캐논 R 마운트를 대체하여 1964년부터 1971년까지 Canon FD 마운트 방식으로 대체될 때까지 적용되었다.
캐논 FL 마운트가 적용된 Canon FX 카메라에 대해 먼저 간략히 알아보면, 캐논 최초의 SLR 카메라 canonflex R 시리즈를 대체하여 등장한 렌즈 교환형 SLR 카메라로 CDS 셀 방식의 노출계를 카메라에 내장하였고, 수평 주행 포컬-플래인 셔터가 적용되었으며 셔터는 x 또는 FP 방식으로 플래시 동기화가 가능하다. 편의 기능으로 셔터 잠금장치, 미러락업, 셀터 타이머 기능 등을 가지고 있다. FL 마운트의 플랜지 백 거리(Flange back distance)는 42.00mm이다.
내장 노출계-CDS- 작동 방식
FL 마운트가 적용된 카메라는 다음과 같다.
- Canon FX, 1964
- Canon FP, 1964
- Canon Pellix, 1965
- Canon FT QL, 1966
- Canon Pellix QL, 1966
- Caono TL, 1968
Canon FX
Canon Pellix QL
캐논 R 마운트 렌즈에는 카메라 바디의 레버와 연동하는 두개의 핀이 있는데 하나는 Automatic 조리개 구동 기능과 관련되어 있고, 다른 하나의 핀은 바디의 신호를 전달하는 기능을 수행한다. 즉, 조리개 구동을 위한 장치가 렌즈 내부에 존재하는 형태이고(타 제조사의 경우에는 이 장치가 카메라 바디에 장치되는 것이 일반적이다) 이는 매우 복잡한 작동방식이고 필름 장전 레버의 동작과 연동되도록 설계되어 있어 렌즈 교환 시에 오작동의 문제 등이 있었다. 이후 캐논 FX 카메라의 FL 마운트에서는 이런 문제 해결을 위하여 카메라 본체에 조리개 구동 장치를 이동시켜 이러한 문제를 해결하였고 따라서 R 마운트 방식도 FL 마운트로 대체되었다. 렌즈 마운트 부의 은색링을 돌려서 카메라의 마운트부와 장/탈착 하는 Breech- Lock 방식은 초기의 FL 마운트 방식과 동일하며, 마운트의 기본 규격을 공유하므로 FL, 그리고 FD 마운트와 상호 호환하여 장착할 수 있다. 따라서 Canon R 마운트의 렌즈를 이종교배할 경우에는 캐논 FD 마운트용 어댑터로 Automatic 조리개 기능을 제외하고 정상적인 장착 사용이 가능하다.
Canon FL 50mm f1.8
캐논 FL 마운트는 기존 R 마운트의 문제점을 개선한 마운트 방식이었지만, 1960년대 중/후반의 SLR 카메라 제조사들의 가장 큰 관심은 TTL 측광과 이와 연동된 조리개값에 있었다. 펜탁스 Spitmatic에 의해 첫선을 보인 TTL(Though The Lens) 측광은 실제 렌즈를 통해 들어온 빛을 측광 하는 방식으로 기존의 측광 방식에 비해 보다 정확한 측광이 가능했다.
초기 TTL 측광 카메라의 경우, 측광을 위해 렌즈의 조리개를 조여야했고 이때 뷰파인더 창이 조여진 조리개 값만큼 어두워지는 문제점이 있었다. 이를 해결하기 위해 뷰파인더를 통해 구도 및 초점 조절 시에는 최대 개방의 조리개 상태를 유지하고 측광 시에 레버 조작을 통해 조리개가 설정한 값으로 조여지는 Stop-Down metering (압축) 측광 방식을 채택하였다. 하지만 이 방식도 측광을 위해 레버 등을 작동하는 순간에 뷰파인더가 어두워지는 문제는 여전히 개선되지 못했다.
이런 문제를 해결하기 위한 '개방측광'(측광시에도 조리개가 최대 개방을 유지, Full-aperture metering) 방식을 채택한 카메라가 등장하였는데, 개방측광 기능을 구현하기 위해서는 렌즈의 조리개 값 정보를 카메라의 노출계와 연동시키는 장치가 필요하였다. 이러한 카메라의 노출계와 렌즈의 조리개 값을 연동이 가능한 마운트 구조로 변경이 필요하였고 이러한 기술적 요구에 따라 FL마운트는 1971년 FD 마운트로 대체되었다.
Canon FT
★ FL 마운트 렌즈 라인업
Zoom
| Focal length(s) | Aperture range | Macro |
|---|---|---|
| 55-135mm | 3.5 |  No |
| 85-300mm | 5 | No |
| 100-200mm | 5.6 | No |
Wide-angle
| Focal length(s) | Aperture range | Macro |
|---|---|---|
| 19mm | 3.5 | No |
| 19mm R | 3.5 | No |
| 28mm | 3.5 | No |
| 35mm | 2.5 | No |
| 35mm | 3.5 | No |
| P 38mm | 2.8 | No |
Normal
| Focal length(s) | Aperture range | Macro |
|---|---|---|
| 50mm | 1.4 | No |
| 50mm | 1.4 I | No |
| 50mm | 1.4 II | No |
| 50mm | 1.8 I | No |
| 50mm | 1.8 II | No |
| 50mm | 3.5 |  Yes |
| 55mm | 1.2 | No |
| 58mm I | 1.2 | No |
| 58mm II | 1.2 | No |
Telephoto
| Focal length(s) | Aperture range | Macro | Super Spectra Coating (SSC) |
|---|---|---|---|
| 85mm | 1.8 | No |
No |
| 100mm | 3.5 | No |
No |
| M 100mm | 4 | Yes |
No |
| 135mm | 2.5 | No |
No |
| 135mm | 3.5 | No |
No |
| 200mm | 3.5 I | No |
No |
| 200mm | 3.5 II | No |
No |
| 200mm | 4.5 | No |
No |
| 300mm | 2.8 | No |
Yes |
| 300mm | 5.6 | No |
No |
| 400mm | 5.6 | No |
No |
| 500mm | 5.6 | No |
No |
| 600mm | 5.6 | No |
No |
| 800mm | 8 | No |
No |
| 1200mm | 11 | No |
No |
▷ 출처> WIKIPEDIS 'Canon FL lens mount' https://en.wikipedia.org/wiki/Canon_FL_lens_mount

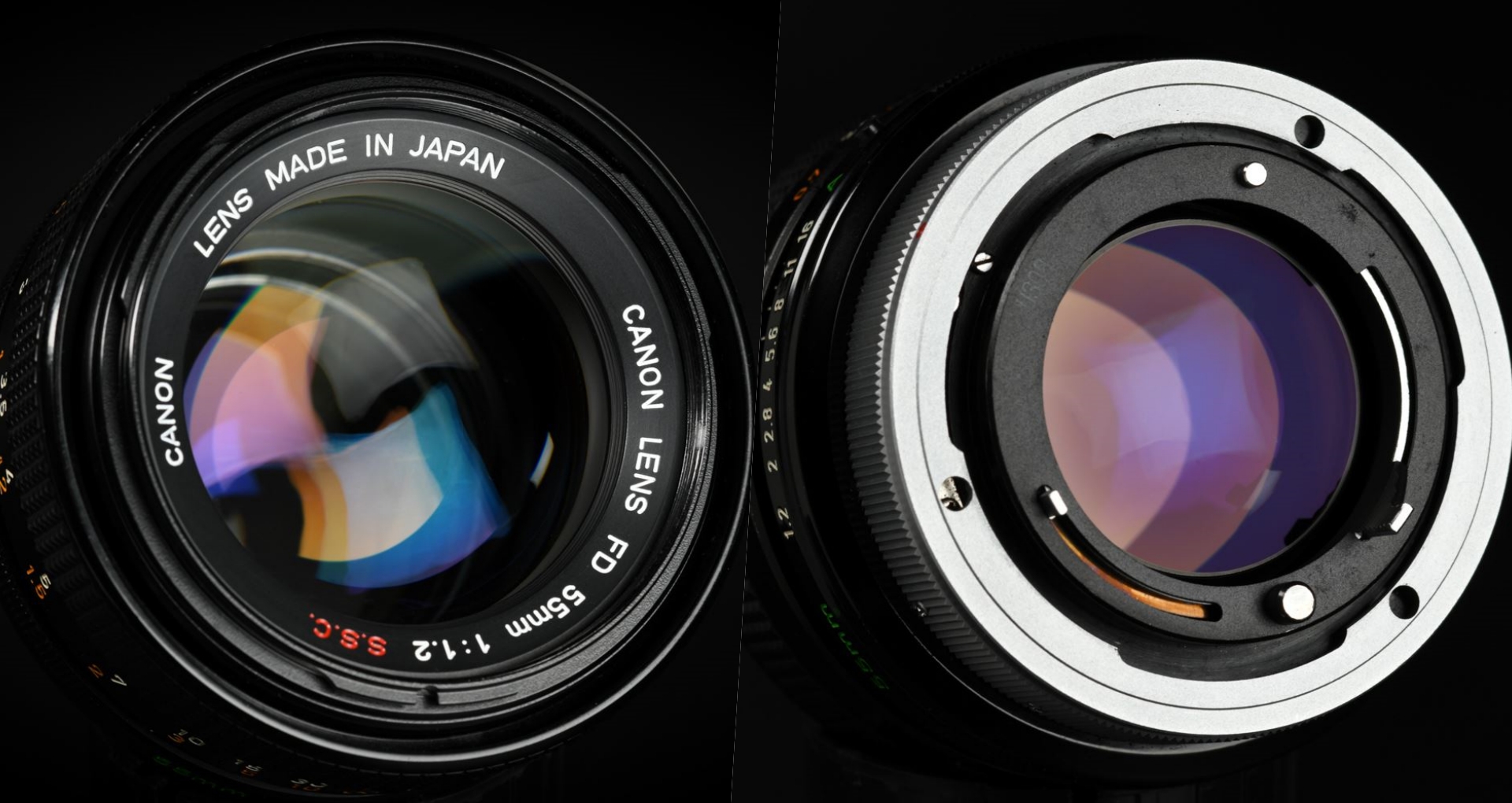

◆ 캐논 FD/nFD 마운트
★ Canon FD 마운트
1971년 캐논의 야심작이었던 캐논 F-1 카메라와 함께 캐논 FD 마운트는 등장하였다. FD 마운트의 플렌지 백 거리(Flange back distance)는 이전의 R/FL 마운트와 동일한 42.00mm이며, Breech-Lock / Spigot 방식을 유지하여 이전의 Canon R 마운트와 FL 마운트 렌즈를 장착하여 사용 가능하다.(단, R 마운트와 FL 마운트 렌즈 장착 시에는 개방 측광 기능은 사용할 수는 없다) FD의 의미는 "Focal-plane shutter with Dual linkage for diaphragm control" 라고 한다.
Canon F-1, 1971
초기 TTL 측광 카메라의 경우, 측광을 위해 렌즈의 조리개를 조여야 했고 이때 뷰파인더 창이 조여진 조리개 값만큼 어두워지는 문제점이 있었다. 이를 해결하기 위해 뷰파인더를 통해 구도 및 초점 조절 시에는 최대 개방의 조리개 상태를 유지하고 측광 시에 레버 조작을 통해 조리개가 설정한 값으로 조여지는 Stop-Down metering (압축) 측광 방식을 채택하였다. 하지만 이 방식도 측광을 위해 레버 등을 작동하는 순간에 뷰파인더가 어두워지는 문제는 여전히 개선되지 못했다.
이런 문제를 해결하기 위한 '개방측광'(측광시에도 조리개가 최대 개방을 유지, Full-aperture metering) 방식을 채택한 카메라가 등장하였는데, 개방측광 기능을 구현하기 위해서는 렌즈의 조리개 값 정보를 카메라의 노출계와 연동시키는 장치가 필요하였다. 이러한 카메라의 노출계와 렌즈의 조리개 값을 연동이 가능한 마운트 구조로 변경이 필요하였고 이러한 기술적 요구에 따라 FL마운트는 1971년 FD 마운트로 대체되었다.
위에서 언급한 FD 마운트의 조리개 연동 장치(레버)는 렌즈의 조리개 값을 카메라 본체의 전달할 뿐만 아니라, 카메라 본체에서 이 장치를 통해 렌즈의 조리개를 조절할 수도 있는 상호 연동이 가능하였다. 이는 이후 본격적으로 활성화되는 '자동 노출'(AE-Automatic Exposure)과 직결되는 중요한 요소였다. FD 마운트의 앞선 설계는 1973년 Canon EF 카메라에서 셔터 우선 AE, 이후 조리개 우선 AE 등 다중 자동노출 모드의 기능을 마운트 구조의 변경 없이 성공적으로 구현하였다.
★ 뉴 FD 마운트 - nFD mount
뉴 FD 마운트는 1978년 기존 FD 마운트의 Breech-Lock / Spigot 방식에서 Spigot 구조를 개선한 것이다. 스피곳 방식은 일반적인 Bayonet 방식과 비교하여 장단점이 있었는데, 장점은 카메라 본체와 렌즈를 마운트 할 때 40도~90도가량 어긋나게 끼워 회전시키며 장착하는 베이요넷 방식과 달리 정위치에 정렬 시키고 후미의 크롬 링을 돌려 고정하는 방식으로 렌즈와 카메라를 회전시키지 않고 정위치에 정렬 후 바로 장착 가능한 장점이 있었다. 하지만 이 방법은 카메라와 렌즈를 정 위치에 고정하고 다시 링을 돌리는 방식이라 손이 많이가고 번거로운 단점이 있다. 이를 개선하여 후미의 회전 링의 장착 부분을 렌즈에 고정시키고 베이요넷 방식과 동일하게 카메라와 렌즈를 일정 회전시켜 고정하는 방식으로 변경하였다. 이로서 렌즈 장/탈착 시 번거로움이 해소되었고 렌즈 경통의 조절링(포커스 링과 조리개 조절링)을 좀 더 마운트에 근접하는 구조로 설계가 가능했고 렌즈의 조작부의 배치와 조작감 향상에 도움이 되었다.
출처 - 구글링
1971년 이후 FD(nFD) 마운트는 당시 기준에서 기능면에 부족함이 없는 설계로 70년대와 80년대 캐논 카메라의 약진에 일조하였다. 하지만 본격적인 자동초점(AF)을 위해 카메라 본체와 렌즈 간의 전기적 신호 전달을 위한 전기적 접점을 필요로 하였고 FD 마운트는 전기적 접점이 없는 구조였으므로, 1987년 카메라와 렌즈 간 모든 정보를 전기적 접점만으로 연결하는 EF 마운트(EOS system)로 대체되었다.
★ FD / nFD mount 렌즈의 이종교배
캐논의 EF 마운트 변경으로 새로운 캐논 카메라에 장착할 수 없게 된 FD 마운트 렌즈들은 이후 설명하게 될 짧은 플랜지 백 거리의 특성 등으로 기존의 FD 마운트 방식의 카메라 이외에는 활용하기 어려운 렌즈가 되었다. 일반적인 관점에서 70~80년대 많은 판매고를 기록했고, 광학적 성능이 우수한 캐논 FD 렌즈는 이종교배에 매우 적합한 렌즈군 중 하나로 보인다. 하지만 플랜지 백 거리(Flange back distance)가 42.00mm로 SLR 교환용 렌즈 중에서는 짧은 플랜지 백 거리를 가지고 있어서 DSLR(DSLR 카메라 중 플렌지 백 거리가 비교적 짧은 캐논 EF 마운트 조차 44.00mm에 달한다)에서의 이종교배에는 광학적 보정이 가능한 어댑터를 사용하여야 원거리와 무한대 구간에서 초점 조정이 가능한 단점이 있었고, 광학적 보정 장치가 달린 어댑터 사용 시에는 이미지 품질의 저하가 나타나고 일정 부분 초점거리 증가(화각 축소)하는 문제점을 가지고 있었다.
하지만 근래 디지털 미러리스 카메라에서 이종교배용에서는 광학적 보정 없이 일반적인 이종교배 어댑터로도 가능하다. 개인적으로 다양한 렌즈 라인업과 우수한 광학성능, 그리고 코팅(SC, SSC)의 품질도 매우 뛰어나며 구매 비용 또한 그리 부담스럽지 않다. 그리고 80년대 중반까지 생산되어 양호한 보관상태의 중고거래품이 많은 것도 이종교배용 수동 렌즈로서 캐논 FD 렌즈의 장점이라 생각한다.
▷ FD 마운트 적용 카메라
Canon AE-1
- Canon F-1 (1971)
- Canon FTb (1971)
- Canon FTbn (1973)
- Canon EF (1973)
- Canon TLb (1974)
- Canon TX (1975)
- Canon F-1n (slight revision of 1971 F-1) (1976)
- Canon AE-1 (1976)
- Canon AT-1 (1977)
- Canon A-1 (1978)
- Canon AV-1 (1979)
- Canon New F-1 (total redesign of the F-1) (1981)
- Canon AE-1 Program (1981)
- Canon AL-1 (1982)
- Canon T50 (1983)
- Canon T70 (1984)
- Canon T80 (1985)
- Canon T90 (1986)
- Canon T60 (1990)
▷ 캐논 FD 렌즈 라인업
| Lens Name | Grp -El | Angle of View | Diaph | Min. Aper | Min. Focus (m.) | Diameter X Length | Weight (g.) | Filter Size | Hood | Notes | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixed | |||||||||||
| Fish-Eye 7.5mm f/5.6 | 8-11 | 180° | Man. | 22 | 72×67.8 | 380 | Note 1 | ||||
| Fish-Eye 7.5mm f/5.6 S.S.C. | 8-11 | 180° | Man. | 22 | 72×62 | 380 | Note 1 | ||||
| New Fish-Eye 7.5mm f/5.6 | 8-11 | 180° | Man. | 22 | 72×62 | 365 | Note 1 | ||||
| Fish-Eye FD 15mm f/2.8 S.S.C. | 9-10 | 180° | Auto | 16 | 0.3 | 76×60.5 | 485 | Notes 2,3 | |||
| New Fish-Eye FD 15mm f/2.8 | 9-10 | 180° | Auto | 22 | 0.2 | 76×60.5 | 460 | Notes 2,3 | |||
| New FD 14mm f/2.8L | 10-14 | 114° | Auto | 22 | 0.25 | 74×83.5 | 500 | Notes 3,4 | |||
| FD 17mm f/4 | 9-11 | 104° | Auto | 22 | 0.25 | 75×56 | 490 | 72 | |||
| FD 17mm f/4 S.S.C. | 9-11 | 104° | Auto | 22 | 0.25 | 75×56 | 450 | 72 | |||
| New FD 17mm f/4 | 9-11 | 104° | Auto | 22 | 0.25 | 76.5×56 | 360 | 72 | BW-72 | ||
| FD 20mm f/2.8 S.S.C. | 9-10 | 94° | Auto | 22 | 0.25 | 75×58 | 345 | 72 | |||
| New FD 20mm f/2.8 | 9-10 | 94° | Auto | 22 | 0.25 | 76.5×58 | 305 | 72 | BW-72 | ||
| FD 24mm f/1.4 S.S.C. ASPHERICAL | 8-10 | 84° | Auto | 16 | 0.3 | 75×68 | 500 | 72 | |||
| New FD 24mm f/1.4L | 8-10 | 84° | Auto | 16 | 0.3 | 76.5×68 | 430 | 72 | BW-72 | ||
| New FD 24mm f/2 | 9-11 | 84° | Auto | 22 | 0.3 | 63×50.6 | 285 | 52 | BW-52C | ||
| FD 24mm f/2.8 | 8-9 | 83° | Auto | 16 | 0.3 | 66×52.5 | 410 | 55 | BW-55B | ||
| FD 24mm f/2.8 S.S.C. | 8-9 | 84° | Auto | 16 | 0.3 | 66×52.5 | 330 | 55 | BW-55B | ||
| New FD 24mm f/2.8 | 9-10 | 84° | Auto | 22 | 0.3 | 63×43 | 240 | 52 | BW-52C | ||
| FD 28mm f/2 S.S.C. | 8-9 | 75° | Auto | 22 | 0.3 | 66×61 | 343 | 55 | BW-55B | ||
| New FD 28mm f/2 | 9-10 | 75° | Auto | 22 | 0.3 | 63×47.2 | 265 | 52 | BW-52B | ||
| FD 28mm f/2.8 S.S.C. | 7-7 | 75° | Auto | 22 | 0.3 | 64.6×49 | 280 | 55 | BW-55B | ||
| New FD 28mm f/2.8 | 7-7 | 75° | Auto | 22 | 0.3 | 63×40 | 170 | 52 | BW-52B | ||
| FD 28mm f/3.5 | 6-6 | 75° | Auto | 16 | 0.4 | ?x49.0 | 325 | 55 | BW-55B | ||
| FD 28mm f/3.5 S.C. | 6-6 | 75° | Auto | 16 | 0.4 | 64×44 | 290 | 55 | BW-55B | ||
| FD 35mm f/2 | 8-9 | 62° | Auto | 16 | 0.3 | 64×60 | 420 | 55 | BW-55A | Note 5 | |
| FD 35mm f/2 S.S.C. | 8-9 | 63° | Auto | 22 | 0.3 | 65.3×60 | 345 | 55 | BW-55A | Note 5 | |
| New FD 35mm f/2 | 8-10 | 63° | Auto | 22 | 0.3 | 63×46 | 245 | 52 | BW-52A | Note 5 | |
| TS 35mm f/2.8 | 8-10 | 62.6° | Man. | 22 | 0.3 | ?x72 | 58 | Note 6 | |||
| TS 35mm f/2.8 S.S.C. | 8-9 | 63° | Man. | 22 | 0.3 | 67×74.5 | 550 | 58 | BW-58B | Note 6 | |
| New FD 35mm f/2.8 | 5-6 | 63° | Auto | 22 | 0.35 | 63×40 | 165 | 52 | BW-52A | ||
| FD 35mm f/3.5 | 6-6 | 64° | Auto | 16 | 0.4 | 64×49.0 | 325 | 55 | BW-55A | ||
| FD 35mm f/3.5 S.S.C. | 63° | Auto | 22 | 0.4 | 64.3×49.0 | 236 | 55 | BW-55A | Note 5 | ||
| New FD 50mm f/1.2 | 6-7 | 46° | Auto | 16 | 0.5 | 65.3×45.6 | 315 | 52 | BS-52 | ||
| New FD 50mm f/1.2L | 6-8 | 46° | Auto | 16 | 0.5 | 65.3×50.5 | 380 | 52 | BS-52 | ||
| FD 50mm f/1.4 | 6-7 | 45° | Auto | 16 | 0.45 | 66×49 | 370 | 55 | BS-55 | Note 5 | |
| FD 50mm f/1.4 S.S.C. | 6-7 | 45° | Auto | 16 | 0.45 | 65.3×49 | 305 | 55 | BS-55 | Note 5 | |
| New FD 50mm f/1.4 | 6-7 | 46° | Auto | 22 | 0.45 | 63×41 | 235 | 52 | BS-52 | ||
| FD 50mm f/1.8 | 4-6 | 46° | Auto | 16 | 0.6 | 65×44.5 | 305 | 55 | BS-55 | Note 5 | |
| FD 50mm f/1.8 S.C. | 4-6 | 46° | Auto | 16 | 0.6 | 63×38.5 | 200 | 55 | BS-55 | Note 5 | |
| New FD 50mm f/1.8 | 4-6 | 46° | Auto | 22 | 0.6 | 63×35 | 170 | 52 | BS-52 | ||
| AC 50mm f/1.8 | 4-6 | 46° | Auto | 0.6 | ?x74 | 210 | 52 | Note 7 | |||
| New FD 50mm f/2 | 4-6 | 46° | Auto | 16 | 0.6 | 63×35 | 170 | 52 | BS-52 | ||
| FD 50mm f/3.5 S.S.C. Macro | 4-6 | 46° | Auto | 22 | 0.205 | 65.8×59.5 | 310 | 55 | |||
| New FD 50mm f/3.5 Macro | 4-6 | 46° | Auto | 32 | 0.232 | 63×57 | 235 | 52 | BW-52A | ||
| FD 55mm f/1.2 | 5-7 | 43° | Auto | 16 | 0.6 | 75.8×52.5 | 565 | 58 | BS-58 | ||
| FD 55mm f/1.2 S.S.C. | 5-7 | 43° | Auto | 16 | 0.6 | 75.8×52.5 | 510 | 58 | BS-58 | ||
| FD 55mm f/1.2AL | 6-8 | 44° | Auto | 16 | 0.6 | 75.8×55 | 605 | 58 | BS-58 | ||
| FD 55mm f/1.2 S.S.C. AL | 6-8 | 44° | Auto | 16 | 0.6 | 75.8×55 | 605 | 58 | BS-58 | ||
| FD 55mm f/1.2 S.S.C. ASPHERICAL | 6-8 | 43° | Auto | 16 | 0.6 | 75.8×55 | 575 | 58 | BS-58 | ||
| FD 85mm f/1.2 S.S.C. ASPHERICAL | 6-8 | 28° 30′ | Auto | 16 | 1 | 81×71 | 756 | 72 | |||
| New FD 85mm f/1.2L | 6-8 | 28° 30′ | Auto | 16 | 0.9 | 80.8×71 | 680 | 72 | BT-72 | ||
| FD 85mm f/1.8 | 4-6 | 29° | Auto | 16 | 1 | ||||||
| FD 85mm f/1.8 S.S.C. | 4-6 | 28° 30′ | Auto | 16 | 0.9 | 67×57 | 425 | 55 | BT-55 | ||
| New FD 85mm f/1.8 | 4-6 | 28° 30′ | Auto | 22 | 0.85 | 63×53.5 | 345 | 52 | BT-52 | ||
| Soft-focus FD 85mm f/2.8 | 4-6 | 28° 30′ | Auto | 22 | 0.8 | 70×69.6 | 375 | 58 | BT-58 | ||
| New FD 100mm f/2 | 4-6 | 24° | Auto | 32 | 1 | 63×70 | 445 | 52 | BT-52 | ||
| FD 100mm f/2.8 | 5-5 | 24° | Auto | 22 | 1 | 67×57.0 | 430 | 55 | BT-55 | ||
| FD 100mm f/2.8 S.S.C. | 5-5 | 24° | Auto | 22 | 1 | 67×57.0 | 360 | 55 | BT-55 | ||
| New FD 100mm f/2.8 | 5-5 | 24° | Auto | 32 | 1 | 63×53.4 | 270 | 52 | BT-52 | ||
| FD 100mm f/4 S.C. Macro | 3-5 | 24° | Auto | 32 | 0.4 | 67×112 | 530 | 55 | |||
| New FD 100mm f/4 Macro | 3-5 | 24° | Auto | 32 | 0.45 | 70.3×95 | 455 | 52 | BT-52 | ||
| New FD 135mm f/2 | 5-6 | 18° | Auto | 32 | 1.3 | 78×90.4 | 660 | 72 | Note 3 | ||
| FD 135mm f/2.5 | 5-6 | 18° | Auto | 22 | 1.5 | 69×91 | 670 | 58 | Note 3 | ||
| FD 135mm f/2.5 S.C. | 5-6 | 18° | Auto | 22 | 1.5 | 69×91 | 630 | 58 | Note 3 | ||
| New FD 135mm f/2.8 | 5-6 | 18° | Auto | 32 | 1.3 | 63×78 | 395 | 52 | Note 3 | ||
| FD 135mm f/3.5 | 3-4 | 18° | Auto | 22 | 1.5 | 66×83.0 | 480 | 55 | BT-55 | ||
| FD 135mm f/3.5 S.C. | 3-4 | 18° | Auto | 22 | 1.5 | 66×83.0 | 465 | 55 | BT-55 | ||
| FD 135mm f/3.5 S.C. | 4-4 | 18° | Auto | 22 | 1.5 | 66×85 | 385 | 55 | BT-55 | ||
| New FD 135mm f/3.5 | 4-4 | 18° | Auto | 32 | 1.3 | 63×85 | 325 | 52 | Note 3 | ||
| New FD 200mm f/1.8L | 9-11 | 12° | Auto | 22 | 2.5 | 130×208 | 2800 | ET-123 | Notes 4,10 | ||
| FD 200mm f/2.8 S.S.C. | 5-5 | 12° | Auto | 22 | 1.8 | 78×140.5 | 700 | 72 | Note 3 | ||
| New FD 200mm f/2.8 | 5-5 | 12° | Auto | 32 | 1.8 | 78×140.5 | 700 | 72 | Note 3 | ||
| New FD 200mm f/2.8 | 6-7 | 12° | Auto | 32 | 1.5 | 81.2×134.2 | 735 | 72 | Note 3 | ||
| FD 200mm f/4 | 5-6 | 12° | Auto | 22 | 2.5 | 67×133 | 725 | 55 | Note 3 | ||
| FD 200mm f/4 S.S.C. | 5-6 | 12° | Auto | 22 | 2.5 | 67×133 | 675 | 55 | Note 3 | ||
| New FD 200mm f/4 | 6-7 | 12° | Auto | 32 | 1.5 | 63×121.5 | 440 | 52 | Note 3 | ||
| New FD 200mm f/4 Macro | 6-9 | 12° | Auto | 32 | 0.58 | 68.8×182.4 | 830 | 58 | Notes 3,9 | ||
| FD 300mm f/2.8 S.S.C. FLUORITE | 5-6 | 8° 15′ | Auto | 22 | 3.5 | 112×230 | 1900 | 34 | Notes 3,8,9 | ||
| New FD 300mm f/2.8L | 7-9 | 8° 15′ | Auto | 32 | 3 | 127×245 | 2310 | 48 | Notes 3,8,10 | ||
| New 300mm f/4 | 6-6 | 8° 15′ | Auto | 32 | 3 | 85×204 | 945 | 34 | Notes 3,8,9 | ||
| FD 300mm f/4 S.S.C. | 6-6 | 8° 15′ | Auto | 22 | 3 | 85×204 | 965 | 34 | Notes 3,8,9 | ||
| FD 300mm f/4L | 7-7 | 8° 15′ | Auto | 32 | 3 | 85×208 | 1235 | 34 | Notes 3,8,9 | ||
| New 300mm f/4L | 7-7 | 8° 15′ | Auto | 32 | 3 | 85×207 | 1060 | 34 | Notes 3,8,9 | ||
| FD 300mm f/5.6 | 5-6 | 8° 15′ | Auto | 22 | 4 | 70×173 | 1155 | 58 | Notes 3,9 | ||
| FD 300mm f/5.6 S.C. | 5-6 | 8° 15′ | Auto | 22 | 4 | 70×173 | 1125 | 58 | Notes 3,9 | ||
| FD 300mm f/5.6 S.S.C. | 5-6 | 8° 15′ | Auto | 22 | 3 | 64.5×198.3 | 685 | 55 | Note 3 | ||
| New FD 300mm f/5.6 | 5-6 | 8° 15′ | Auto | 32 | 3 | 65×198.5 | 635 | 58 | Note 3 | ||
| New FD 400mm f/2.8L | 8-10 | 6° 10′ | Auto | 32 | 4 | 166×348 | 5395 | 48 | Notes 3,8,10 | ||
| FD 400mm f/4.5 S.S.C. | 5-6 | 6° 10′ | Auto | 22 | 4 | 94×282 | 1300 | 34 | Notes 3,8,9 | ||
| New FD 400mm f/4.5 | 5-6 | 6° 10′ | Auto | 32 | 4 | 102×287.5 | 1270 | 34 | Notes 3,8,9 | ||
| FD 500mm f/4.5L | 6-7 | 5° | Auto | 32 | 4 | 127×395 | 2950 | 48 | Notes 3,8,10 | ||
| New FD 500mm f/4.5L | 6-7 | 5° | Auto | 32 | 5 | 128×395 | 2610 | 48 | Notes 3,8,10 | ||
| Reflex 500mm f/8 S.S.C. | 3-6 | 5° | Fixed | 4 | 90×146 | 740 | 34 | Notes 3,8,10 | |||
| New Reflex 500mm f/8 | 3-6 | 5° | Fixed | 4 | 90×146 | 705 | 34 | Notes 3,8,10 | |||
| FD 600mm f/4.5 S.S.C. | 5-6 | 4° 10′ | Auto | 22 | 8 | 149×455 | 4300 | 48 | Notes 3,8,10 | ||
| New FD 600mm f/4.5 | 5-6 | 4° 10′ | Auto | 32 | 8 | 155×462 | 3750 | 48 | Notes 3,8,10 | ||
| FD 800mm f/5.6 S.S.C. | 5-6 | 3° 6′ | Auto | 22 | 14 | 149×567 | 4300 | 48 | Notes 3,8,10 | ||
| FD 800mm f/5.6L | 6-7 | 3° 6′ | Auto | 32 | 14 | 149×577 | 4600 | 48 | Notes 3,8,10 | ||
| New FD 800mm f/5.6L | 6-7 | 3° 6′ | Auto | 32 | 14 | 154×577 | 4230 | 48 | Notes 3,8,10 | ||
| Zoom | |||||||||||
| New FD 20-35mm f/3.5L | 11-11 | 94°- 63° | Auto | 22 | 0.5 | 76.5×84.2 | 470 | 72 | BW-72 | ||
| FD 24-35mm f/3.5 S.S.C. ASPHERICAL | 9-12 | 84°- 63° | Auto | 22 | 0.4 | 76×86.3 | 515 | 72 | BW-72 | ||
| New FD 24-35mm f/3.5L | 9-12 | 84°- 63° | Auto | 22 | 0.4 | 76.5×86.6 | 495 | 72 | BW-72 | ||
| FD 28-50mm f/3.5 S.S.C. | 9-10 | 75°- 46° | Auto | 22 | 1 | 69×99.5 | 490 | 58 | |||
| New FD 28-50mm f/3.5 | 9-10 | 75°- 46° | Auto | 22 | 1 | 69×99.5 | 470 | 58 | W-69B | ||
| New FD 28-55mm f/3.5-4.5 | 10-10 | 75°- 43-° | Auto | 22 | 0.4 | 63×60.9 | 220 | 52 | BW-58C | ||
| New FD 28-85mm f/4 | 11-13 | 75°- 28° 30′ | Auto | 22 | 0.9 | 76.5×104.1 | 485 | 72 | BW-72 | ||
| FD 35-70mm f/2.8-3.5 S.S.C. | 10-10 | 63°- 34° | Auto | 22 | 1 | 69×120 | 575 | 58 | W-69 | ||
| New FD 35-70mm f/2.8-3.5 | 10-10 | 63°- 34° | Auto | 22 | 1 | 69×120 | 545 | 58 | W-69 | ||
| New FD 35-70mm f/3.5-4.5 | 8-9 | 63°- 34° | Auto | 22 | 0.5 | 63×60.9 | 200 | 52 | BW-58C | ||
| AC 35-70mm f/3.5-4.5 | 8-9 | 63°- 34° | Auto | 0.5 | ?x76 | 285 | 52 | Note 7 | |||
| New FD 35-70mm f/4 | 8-8 | 63°- 34° | Auto | 22 | 0.5 | 63×84.5 | 315 | 52 | W-62 | ||
| New FD 35-70mm f/4 AF | 8-8 | 63°- 34° | Auto | 22 | (0.5) | 95.5(H)x 85(W)x 84.5(D) | 640 | 52 | Note 11 | ||
| New FD 35-105mm f/3.5 | 13-15 | 63°- 23° 20′ | Auto | 22 | 1.5 | 76.5×108.4 | 600 | 72 | BW-72B | ||
| New FD 35-105mm f/3.5-4.5 | 11-14 | 63°- 23° 30′ | Auto | 22 | 1.2 | 66.8×83.7 | 345 | 58 | BW-58C | ||
| New FD 50-135mm f/3.5 | 12-16 | 46°- 18° | Auto | 32 | 1.5 | 71.4×125.4 | 650 | 58 | BS-58 | ||
| New FD 50-300mm f/4.5L | 13-16 | 46°- 8° 15′ | Auto | 32 | 2.5 | 104×250 | 1820 | 34 | S-100 | Notes 8,9 | |
| New FD 70-150mm f/4.5 | 9-12 | 34°- 16° 20′ | Auto | 32 | 1.5 | 63×132 | 530 | 52 | Note 3 | ||
| New FD 70-210mm f/4 | 9-12 | 34°- 11° 45′ | Auto | 32 | 1.2 | 72.2×151 | 645 | 58 | BT-58 | ||
| New FD 75-200mm f/4.5 | 8-11 | 32° 11′- 12° | Auto | 32 | 1.8 | 71×123 | 510 | 52 | BT-52B | ||
| AC 75-200mm f/4.5 | 8-11 | 32° 11′- 12° | Auto | 1.8 | 585 | 58 | Note 7 | ||||
| FD 80-200mm f/4 S.S.C. | 11-15 | 30°- 12° | Auto | 22 | 1 | 68×161 | 750 | 55 | Note 3 | ||
| New FD 80-200mm f/4 | 11-15 | 30°- 12° | Auto | 32 | 1 | 67.9×161 | 765 | 58 | Note 3 | ||
| New FD 80-200mm f/4L | 12-14 | 30°- 12° | Auto | 32 | 1.2 | 72.8×153 | 675 | 58 | BT-58 | ||
| 85-300mm f/4.5 S.S.C. | 11-15 | 28° 30′- 8° 15′ | Auto | 22 | 2.5 | 94×243.5 | 1695 | IX | Notes 3,9 | ||
| New 85-300mm f/4.5 | 11-15 | 28° 30′- 8° 15′ | Auto | 32 | 2.5 | 94×246.8 | 1630 | IX | Notes 3,9 | ||
| FD 100-200mm f/5.6 | 5-8 | 24°- 12° | Auto | 22 | 2.5 | 66×173.0 | 820 | 55 | Note 3 | ||
| FD 100-200mm f/5.6 S.S.C. | 5-8 | 24°- 12° | Auto | 22 | 2.5 | 66×173 | 765 | 55 | Note 3 | ||
| New FD 100-200mm f/5.6 | 5-8 | 24°- 12° | Auto | 32 | 2.5 | 63×167 | 610 | 52 | Note 3 | ||
| New FD 100-300mm f/5.6 | 9-14 | 24°- 8° 15′ | Auto | 32 | 2 | 72.2×207 | 835 | 58 | BT-58 | ||
| New FD 100-300mm f/5.6 | 9-15 | 24°- 8° 15′ | Auto | 32 | 2 | 71.4×172 | 705 | 58 | BT-58 | ||
| New FD 100-300mm f/5.6L | 10-15 | 24°- 8° 15′ | Auto | 32 | 2 | 71.4×172 | 710 | 58 | BT-58 | ||
| New FD 150-600mm f/5.6 | 15-19 | 16° 20′- 4° 10′ | Auto | 32 | 3 | 123×468 | 4260 | 34 | Notes 3,8,10 | ||
| Extenders | |||||||||||
| Extender FD 1.4X-A | 3-4 | Auto | 64×34.6 | 210 | Note 12 | ||||||
| Extender FD 2X-A | 4-6 | Auto | 64×32.5 | 210 | Notes 13,15,16 | ||||||
| Extender FD 2X-B | 5-7 | Auto | 64×43.9 | 240 | Notes 14,15,16 | ||||||
| Macrophoto (for use with bellows) | |||||||||||
| Macrophoto 20mm f/3.5 | 3-4 | Man. | 22 | 32×20 | 35 | ||||||
| Macrophoto 35mm f/2.8 | 4-6 | Man. | 22 | 40×22.5 | 60 | ||||||
★ 출처> WIKIPEDIA 'Canon FD lens mount' https://en.wikipedia.org/wiki/Canon_FD_lens_mount
'Vintage Lens_Mount type' 카테고리의 다른 글
| 콘타렉스 마운트 Contarex/CRX mount (0) | 2016.12.24 |
|---|---|
| M37 마운트 / M37 mount (Asahi Kogaku, Early Pentax mount Type) (0) | 2016.11.03 |
| 캐논 FD 마운트와 뉴 FD 마운트 - Canon FD mount & nFD mount (0) | 2016.09.14 |
| 캐논 FL 마운트 - Canon FL mount (Canon FX/FP/Pellix/TL) (0) | 2016.09.13 |
| 캐논 R 마운트 - Canon R mount (Canonflex RP/R2000/RM) (0) | 2016.09.12 |
