[Compact Cine Zoom-type_01 업그레이드 렌즈 하우징] 토키나 at-x pro 2870 / Upgrade Cine Zoom housing_Tokina AT-X pro 28-70mm f/2.6-2.8

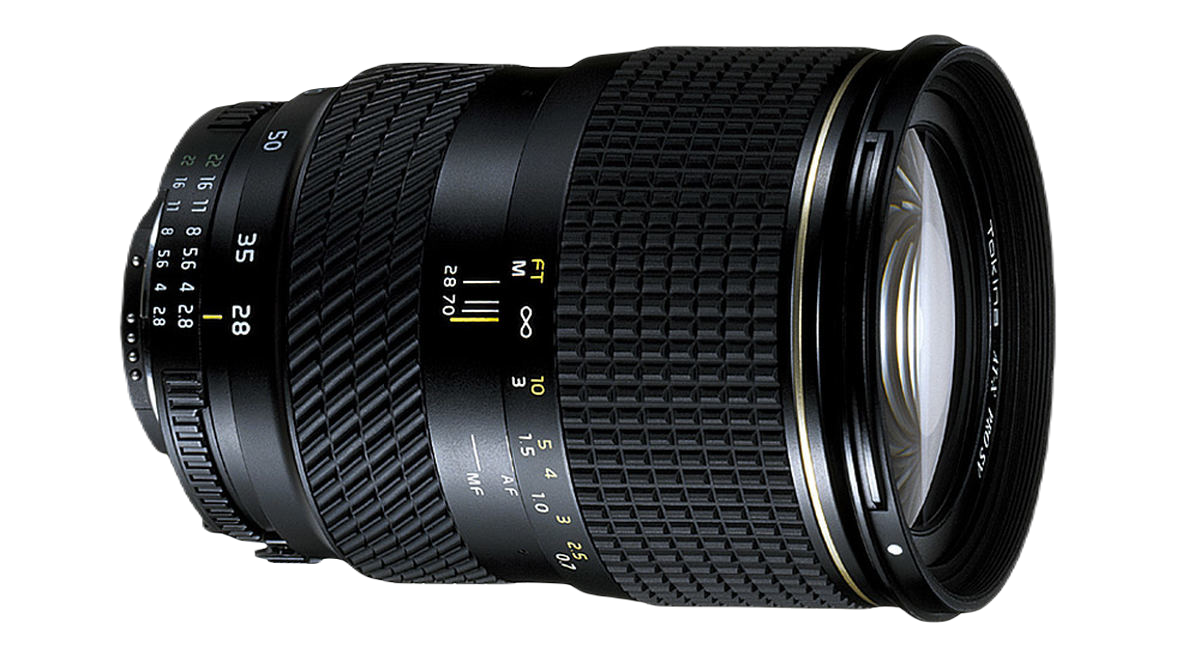

토키나 AT-X pro 28-70 f/2.6-2.8 렌즈는 영상 촬영용으로 즐겨 사용하는 렌즈이다. 이 렌즈는 니콘 F마운트와 캐논 EF 마운트, 미놀타 A 마운트 버전이 있지만, 렌즈에서 조리개 값을 설정할 수 있도록 조작 링이 있는 니콘 F 마운트 버전의 렌즈를 더 선호한다. 이 렌즈의 외경 114mm 버전 하우징 개선과 특징에 대한 소개는 2년여 전에 이미 다룬 바 있으므로, 렌즈에 대한 소개 등은 아래 링크로 대신하자.



2021.03.10 - [DIY & Modding/Cine-modding Lenses] - 토키나 AT-X 2870 줌 렌즈 - 시네마틱 하우징 업그레이드와 테스트 - 초점 호흡 및 파포컬 줌 렌즈? / Upgrade-Lens housing, Tokina AT-X PRO 28-70mm f2.6-2.8 for F mount, TEST- Focus breathing & parfocal Zoom lens



토키나 AT-X 2870 줌 렌즈 - 시네마틱 하우징 업그레이드와 테스트 - 초점 호흡 및 파포컬 줌 렌즈? /

이 비디오에서 업그레이드된 렌즈 하우징은 Tokina AT-X PRO 28-70mm f2.6-2.8 Nikon 마운트 렌즈에 최적화되어 있습니다. 같은 모양의 AT-X PRO 28-70 f2.8 렌즈가 적합할 것으로 예상하지만 적합 여부를 테스

surplusperson.tistory.com

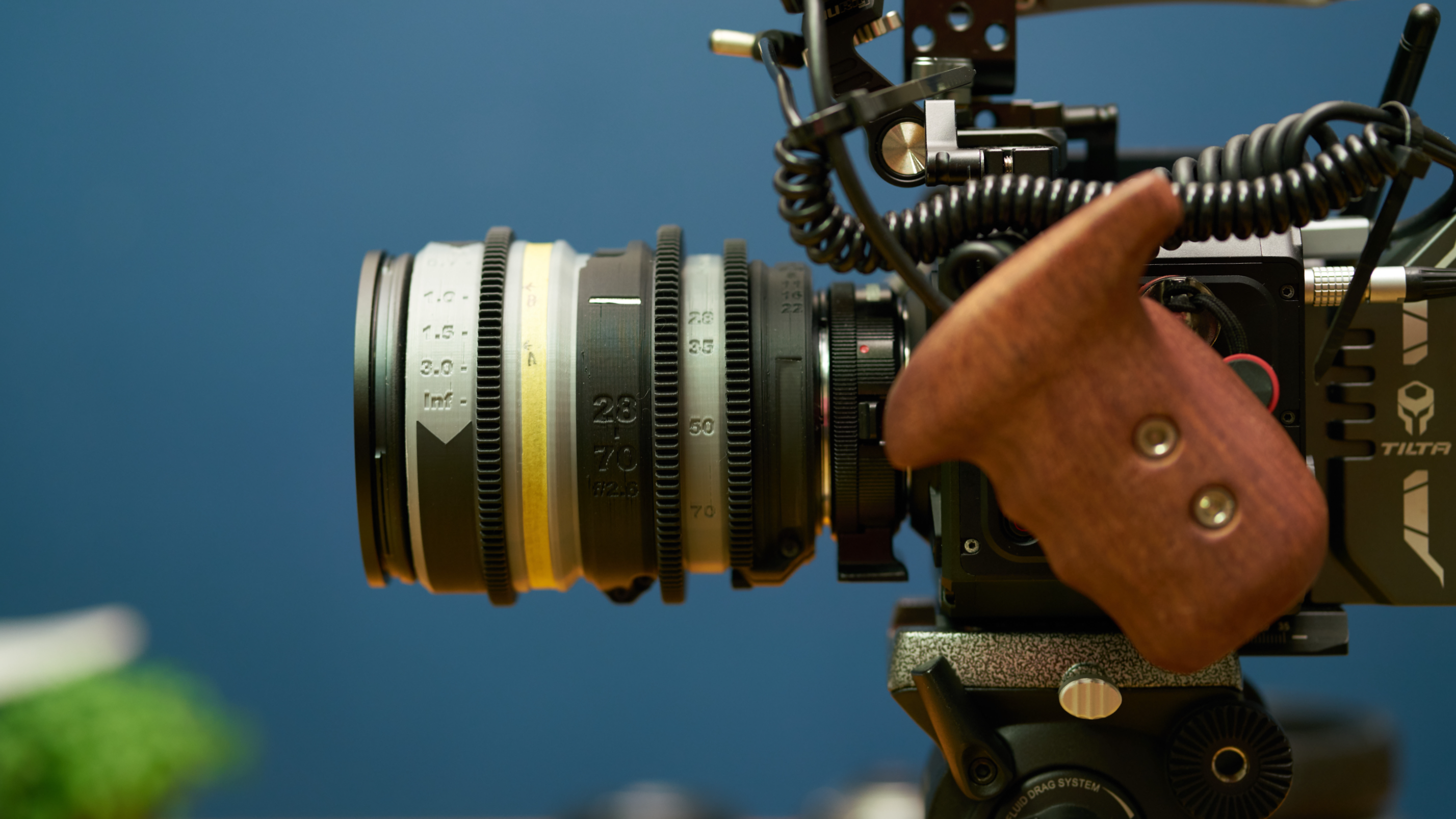

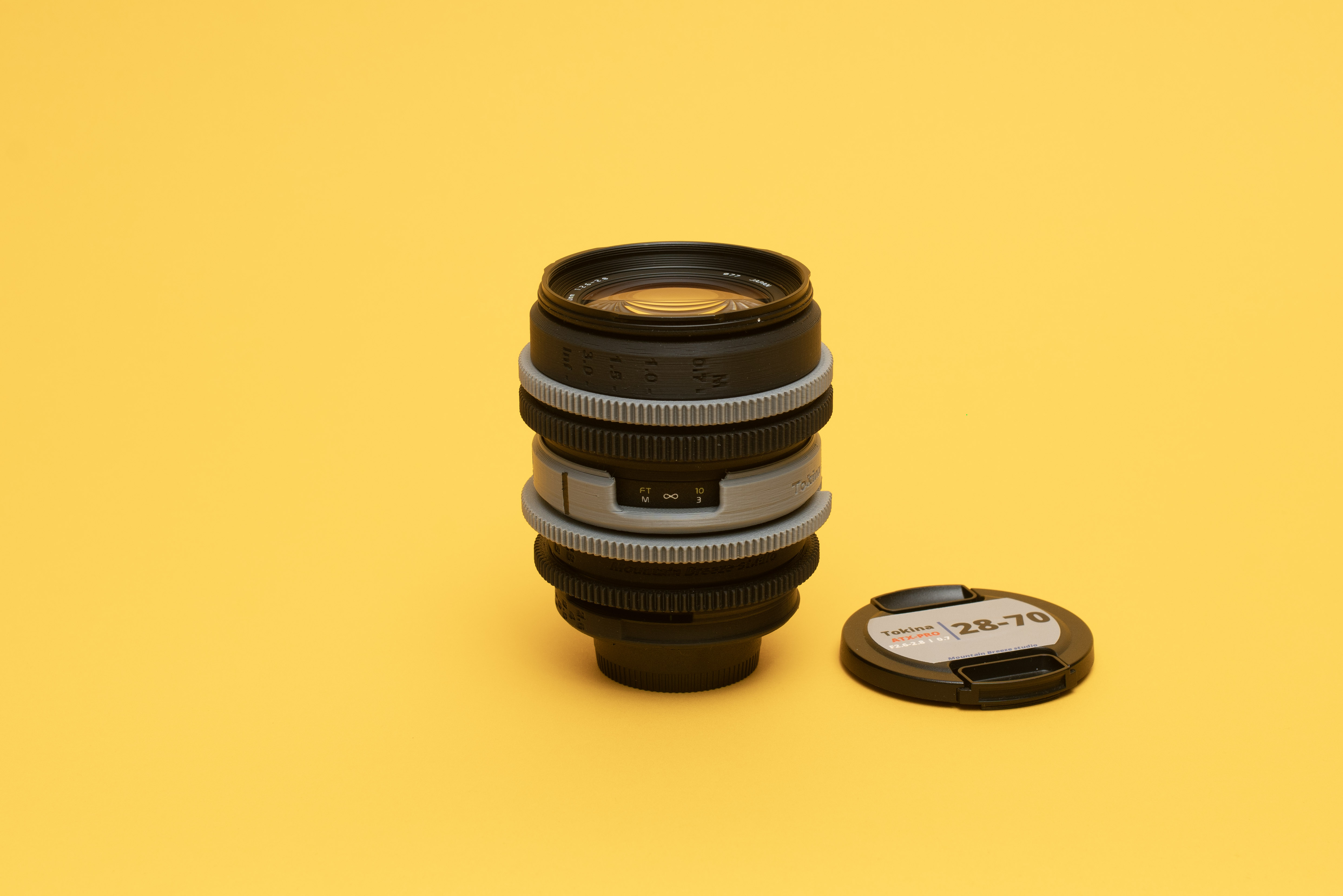

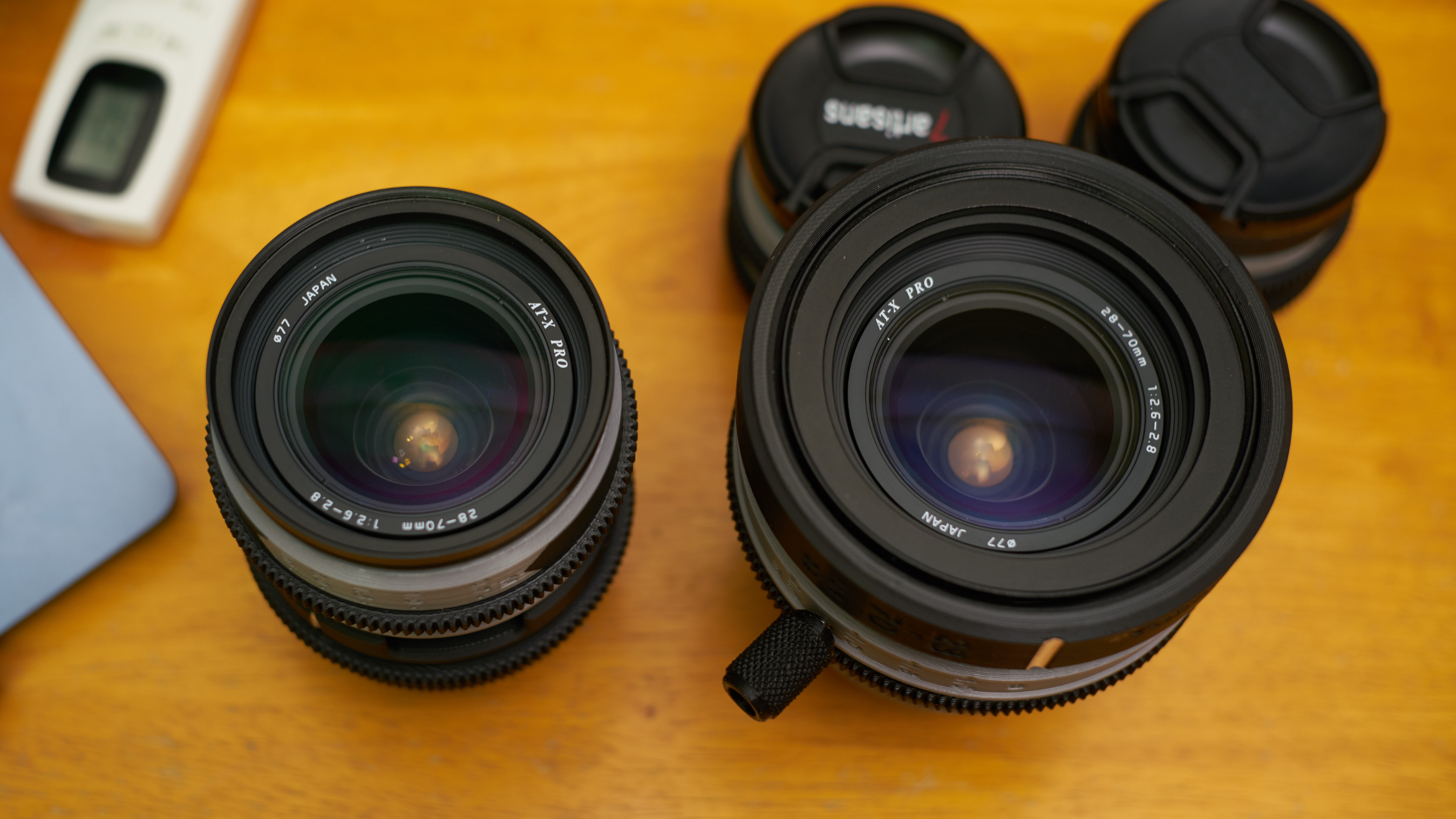

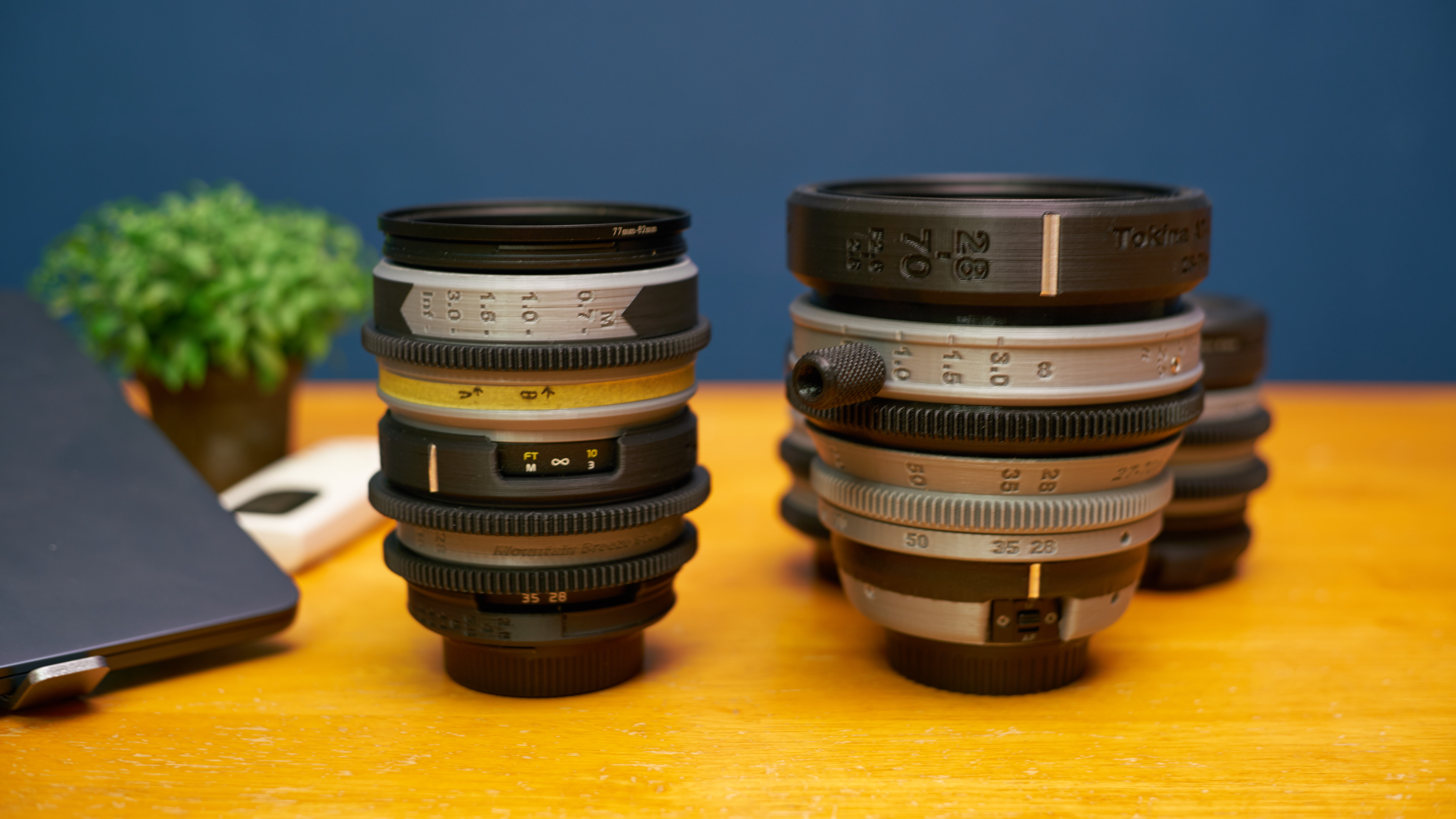

이전 버전은 너무 커서 좀 더 사용하기 편리하도록 개선된 버전을 만들고 싶었다. Tokina  AT-X pro 28-70 f/2.6-2.8 니콘 F 마운트용의 맞춤 설계되었으므로 다른 마운트 버전에는 적합하지 않다. (EF 마운트 버전은 근접에서 무한대의 포커스 링 회전 방향이 반대이고, 조리개 조작 링이 렌즈 외부에 없다)

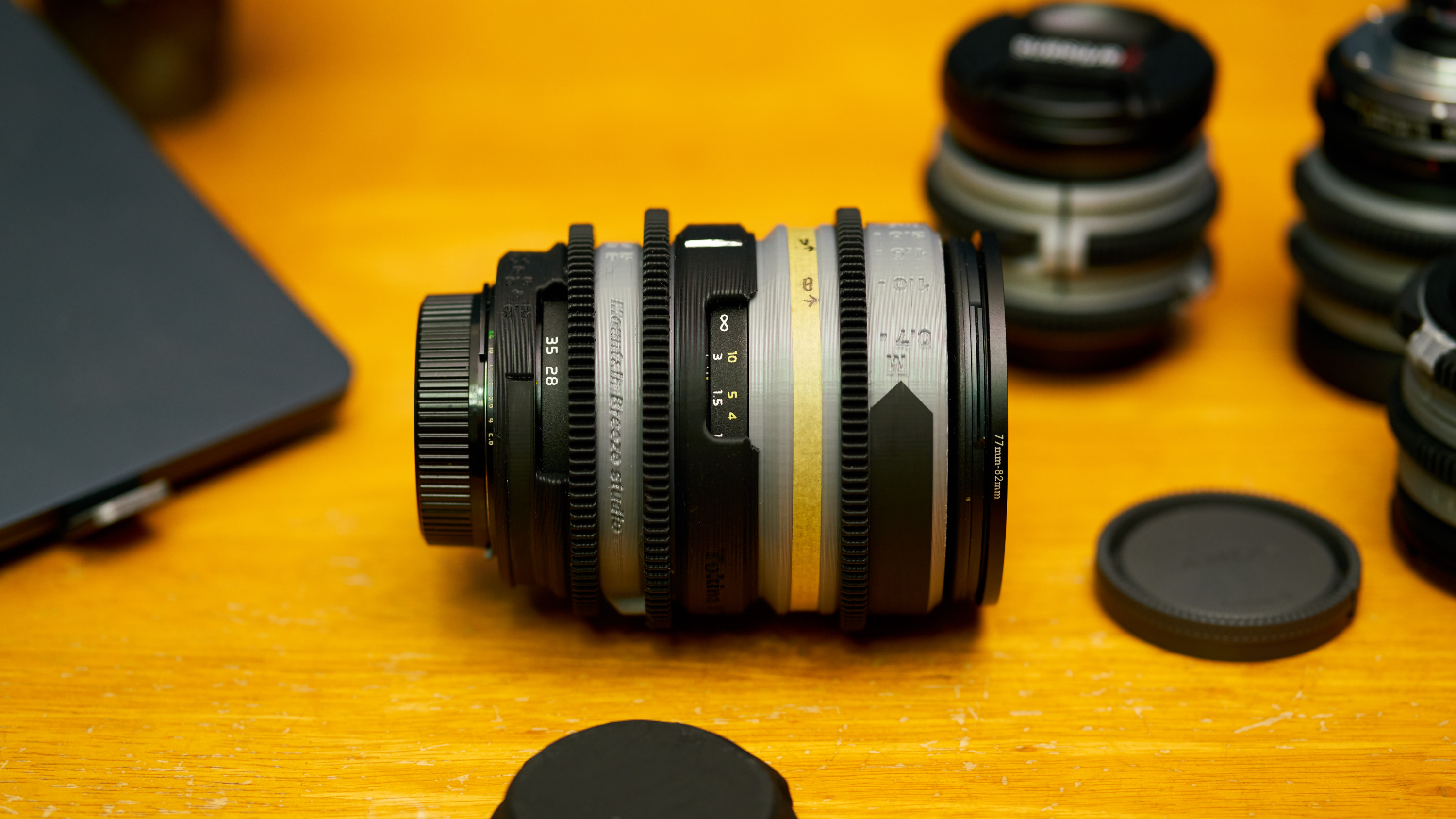

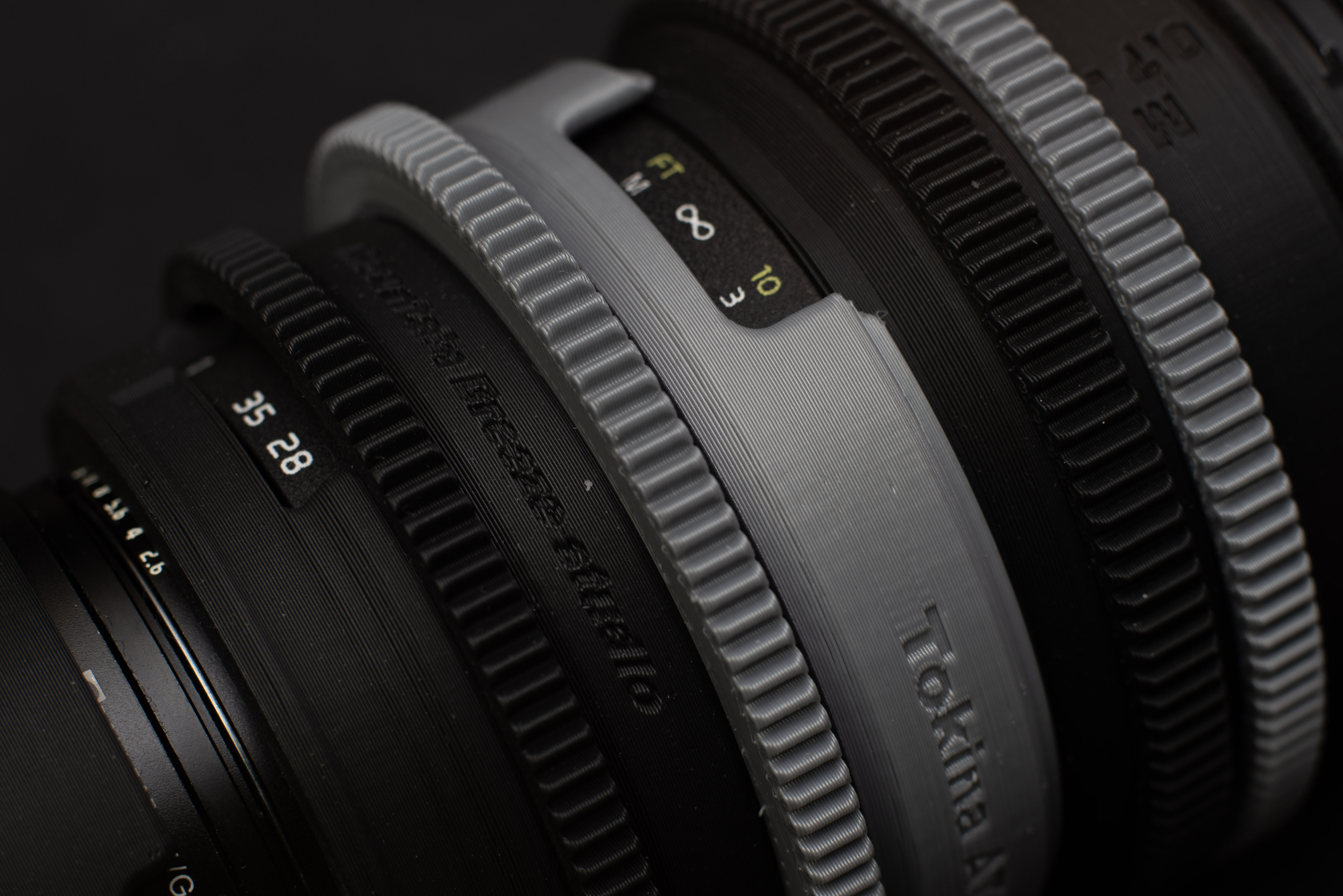

부착되는 개선 하우징을 좀 더 견고하게 고정하기 위해서 포커스 링과 줌 링의 고무 재질을 제거하도록 설계했다. 기존 포커스 거리 표시와 줌 초점거리 표시 부분을 확인할 수 있도록 렌즈 상부에 하우징에 창을 만들었다. 그리고 렌즈 측면에서도 거리 표시와 줌 초점거리 설정을 확인할 수 있도록 하우징 외부에 기준점과 정보를 문자로 표시했다.





이 렌즈의 AF 및 MF 전환은 초점 링의 푸시-풀 클러치(One-touch Focus Clutch Mechanism)로 작동되지만, 개선 하우징 버전에서는 푸시-풀 클러치 작동이 제한되므로 수동 포커스만 사용 가능하다. 하우징 과정에서 Nikon 카메라의 조리개 설정을 연결하기 위한 특수 버튼(조리개 링 근처의 작은 돌기형 스위치)을 제거해야 한다. 최근 Nikon 카메라에 필요한 장치이지만 Nikon 카메라와 함께 사용할 계획이 없어서 제거했다.



개선 하우징 고정을 위해 M2.5 x 8mm 볼트 6개가 필요하다.(아래 구매 링크 참조)
