DIY & Modding/Cine-modding Lenses

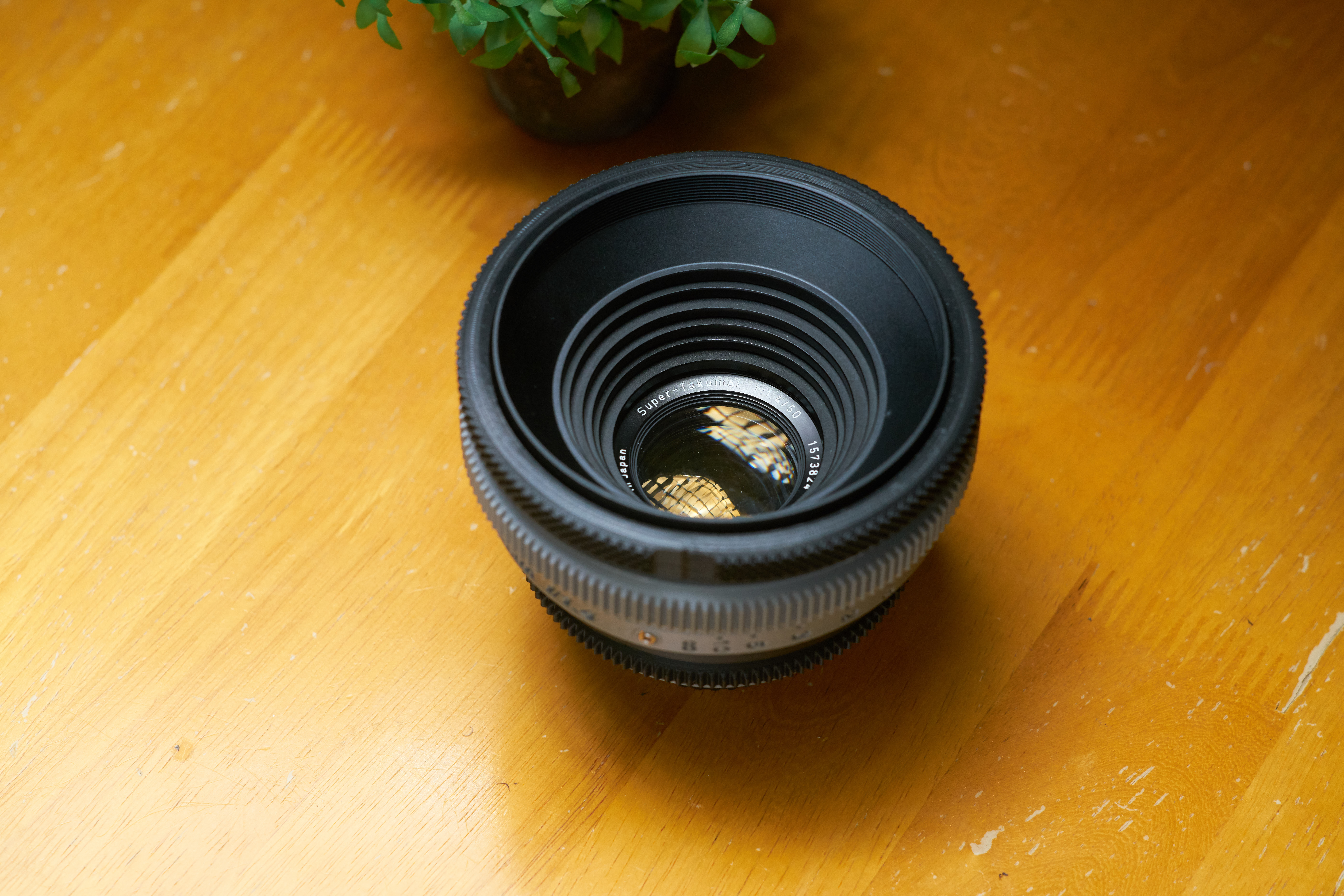

업그레이드-빈티지 렌즈 하우징 "슈퍼 타쿠마" 50미리 일점사 /Upgrade - Vintage Lens housing "Super-Takumar 50mm f1.4" Cinematic Re-housing 0.8M Focus gear pitch





이 맞춤형 렌즈 하우징은 Super Takumar 50mmf1.4 8 매 (초기 버전. M42 마운트)에 최적화되어 있습니다. 8 매(초기 버전)와 7 매(후기 버전) 렌즈는 모양 크기의 작은 차이로 인해 완전히 일치하지 않습니다. (후기 버전은 초기 버전 렌즈보다 약간 큽니다) 슈퍼 타쿠마 50mm f1.4 이상 버전에 일부 수치 (초점 링 외경 61.5mm 등)가 적용된 파일을 별도로 업로드했습니다. 그러나 이 수정된 버전에 대한 실제 조립 테스트는 수행되지 않았습니다.



비디오 촬영을 위해 구형 SLR 카메라의 MF 렌즈 (Super Takumar 50mm f1.4)를 개선 한 Cinematic 렌즈 하우징입니다. 또한 다른 시네마 렌즈와 유사한 포커스 기어 사양을 유지하고 싶었 기 때문에 포커스 기어의 외경은 114mm와 141 개의 톱니로 구성되었습니다.





이전에 동일 렌즈에 대해서 하우징 업그레이드 작업에 대한 포스팅이 있으므로 참고하는 것이 좋습니다. 이전 버전은 외부 지름이 100mm가 적용되었고, 포커스 기어와 조리개 기어의 사양 및 기타 고정 방식 등에서 꽤 차이가 있습니다.



2020/04/11 - [DIY & Modding/Cinematic Lens Rehousing] - 수퍼 타쿠마 50미리 시네마틱 렌즈 리하우징 / Super Takumar 50mm f1.4(8 element) Cinematic lens Rehousing



수퍼 타쿠마 50미리 시네마틱 렌즈 리하우징 / Super Takumar 50mm f1.4(8 element) Cinematic lens Rehousing

렌즈 하우징은 SuperTakuma 50mmf1.4 8 요소 렌즈에 최적화되었고, 외형 크기의 작은 차이로 인해 7 요소 렌즈에서 완전히 일치하지 않을 수 있다. (7 요소 렌즈는 8 요소 렌즈보다 약간 크다)  Super Takuma

surplusperson.tistory.com



여러 개의 M5 (6 개) 및 M4 (10 개) 표준 그럽 나사를 사용하여 고정되도록 설계되었습니다. 전면에 사용되는 필터 스텝 업 링(49-72mm) 및 메탈 라운드 후드(72mm - 아래 링크 참조)는 일반 원형 필터를 쉽게 사용할 수 있도록 설계되었으며 렌즈 하우징의 전면 부를 안정적으로 고정하도록 설계되었습니다. 전면에 표준 필터 장착 나사. (내경 95mm)



https://s.click.aliexpress.com/e/_Acysos



US $2.79 |메탈 렌즈 후드 와이드 앵글 49mm 52mm 58mm 55mm 62mm 67mm 72mm 77mm 82mm 스크류 인 렌즈 보호 + 캐

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

주요 부품

- M4 x 4mm Grub(무두) 나사 - 10 개

- M5 x 5mm Grub 나사 - 6개

- 49-72mm Step-up ring (filter adapter)

- 72mm 금속 원형 후드

- M42 to EF adapter











파일 공유는 아이디어를 공유하기위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.



114mm_Takumar_50mm F1.4_Front_part2.stl
1.32MB
114mm_Takumar_50mm F1.4_Rear_part(aperture).stl
1.07MB
114mm_Takumar_50mm F1.4_Middle(focus)_ring.stl
0.76MB
114mm_Takumar_50mm F1.4_Rear(Aperture)_ring.stl
0.62MB
114mm_Takumar_50mm F1.4_Middle(Focus_gear)_part.stl
1.71MB
114mm_Takumar_50mm F1.4_Later version_Middle(focus gear)_part.stl
1.08MB
114mm_Takumar_50mm F1.4_Later version_Rear(Aperture)_part.stl
1.08MB
