숄더 리그 베이스(플레이트) 만들기 / [DIY] Camera gear_Shoulder Rig Base(-plate)_Arri Rosette & 15mm Rod, add-on Lens support

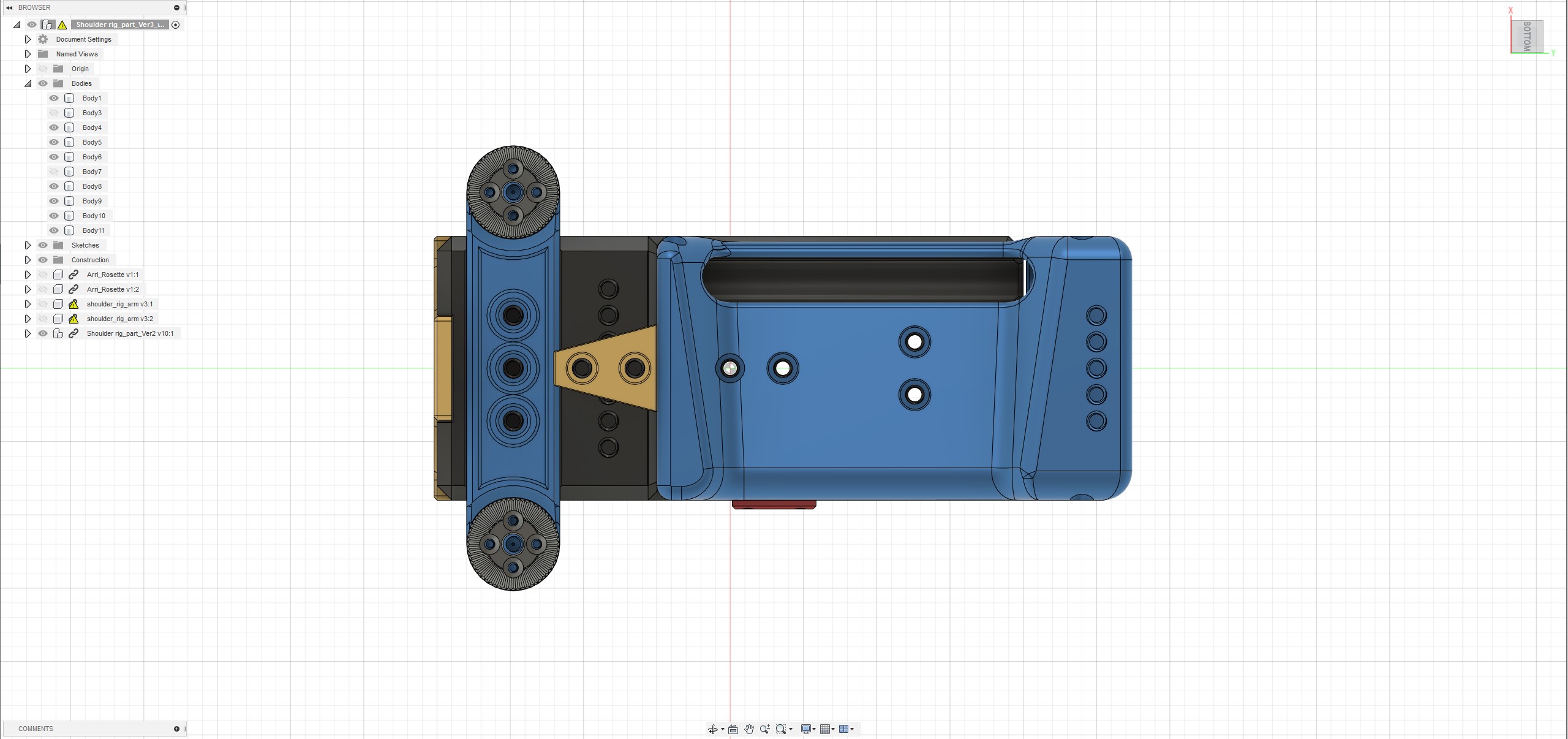

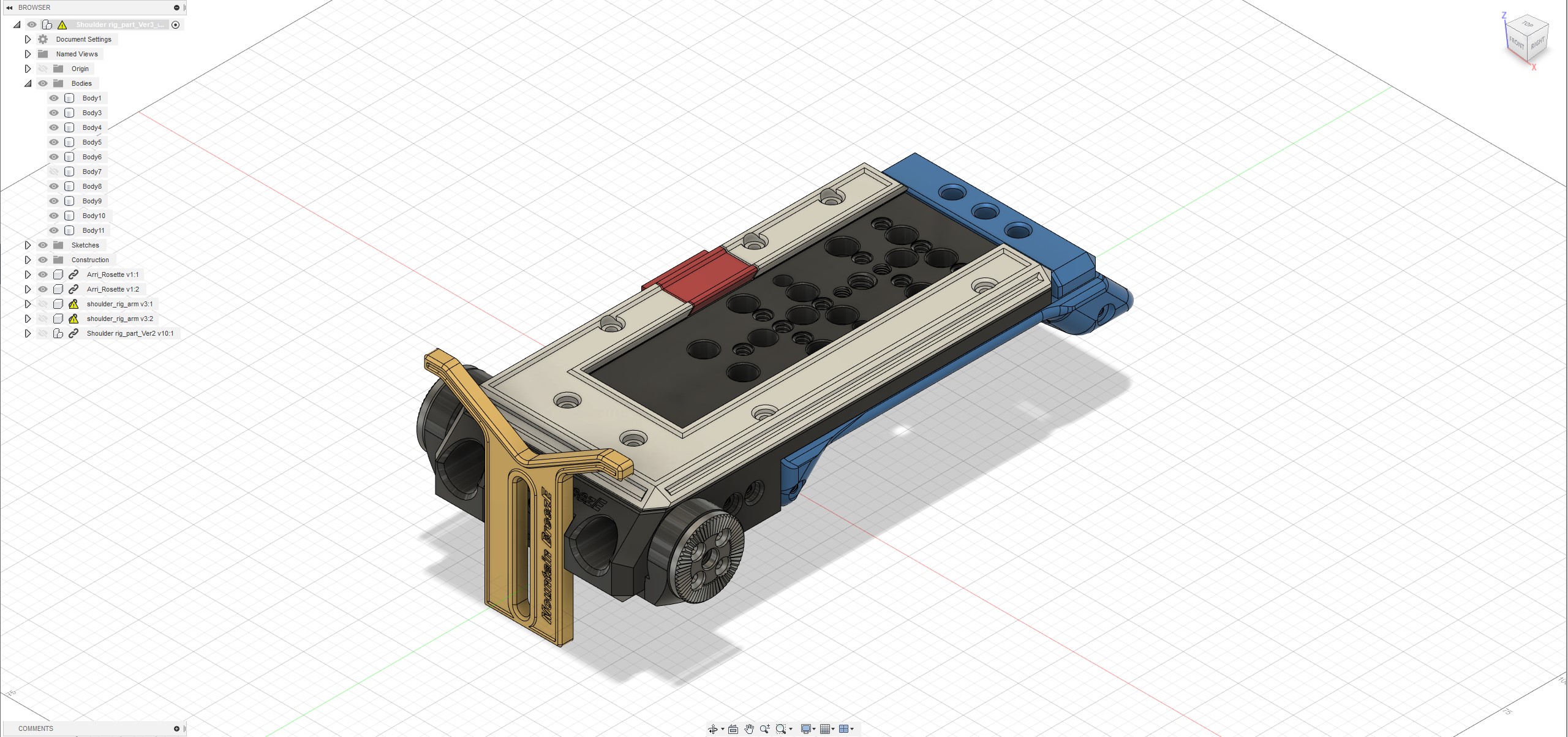

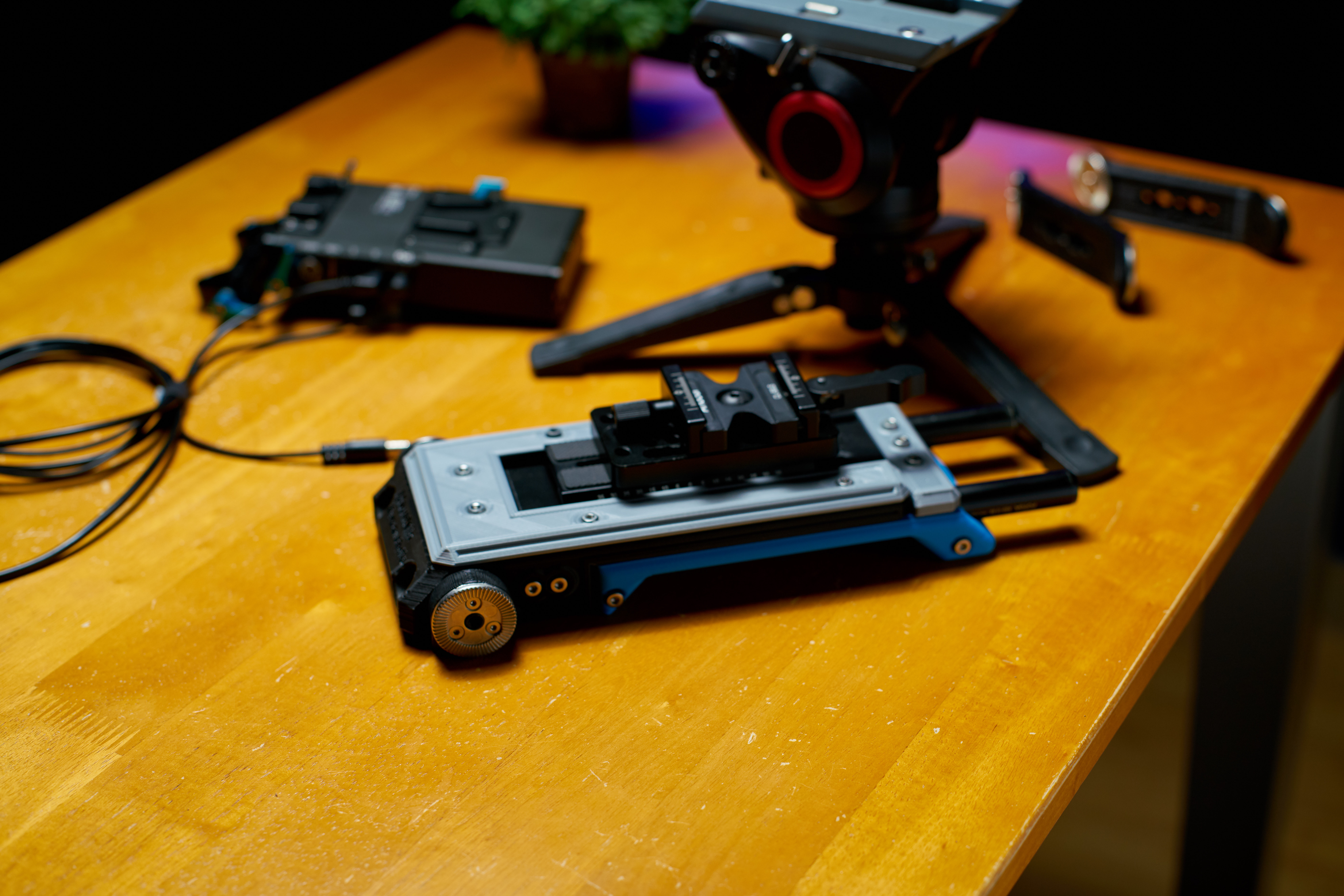

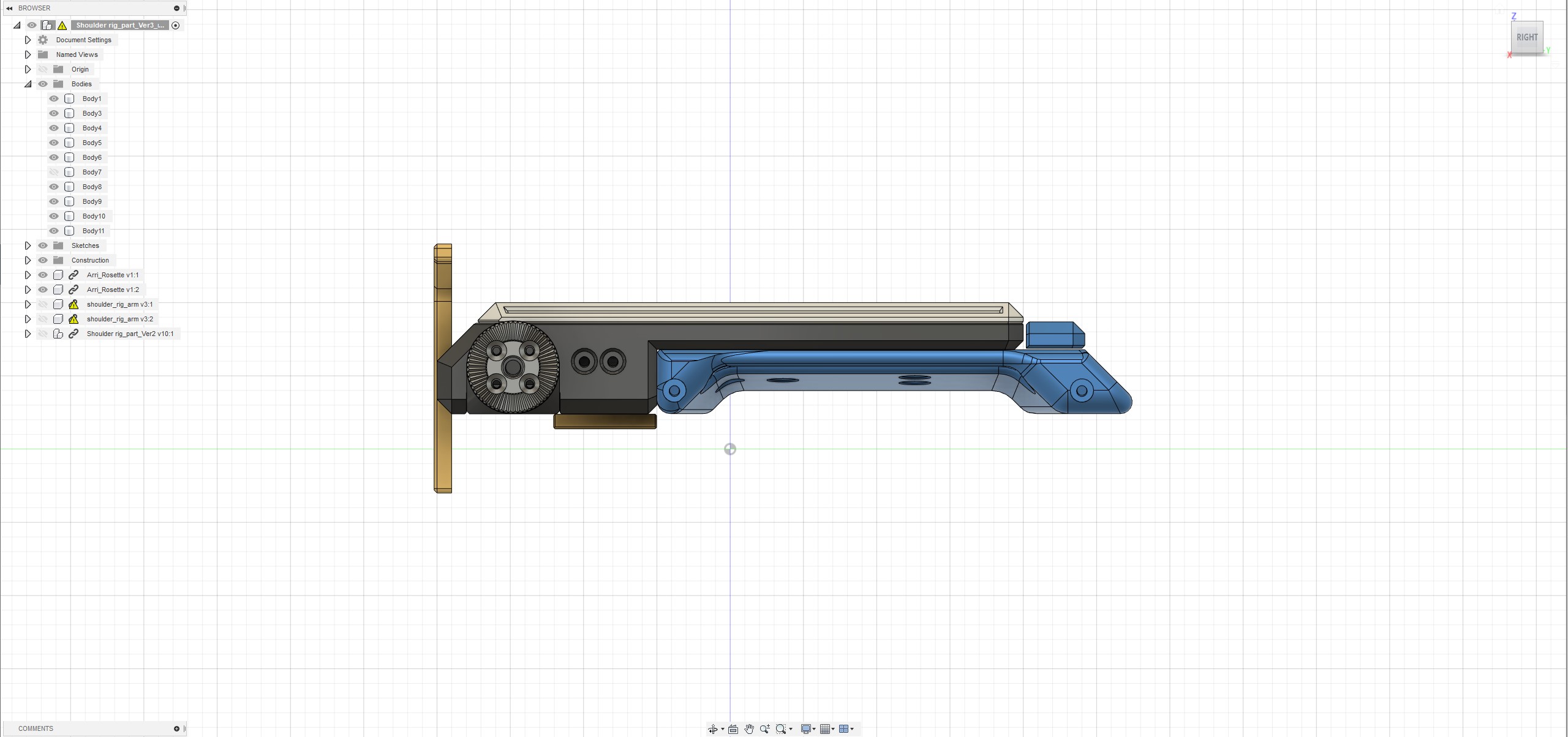

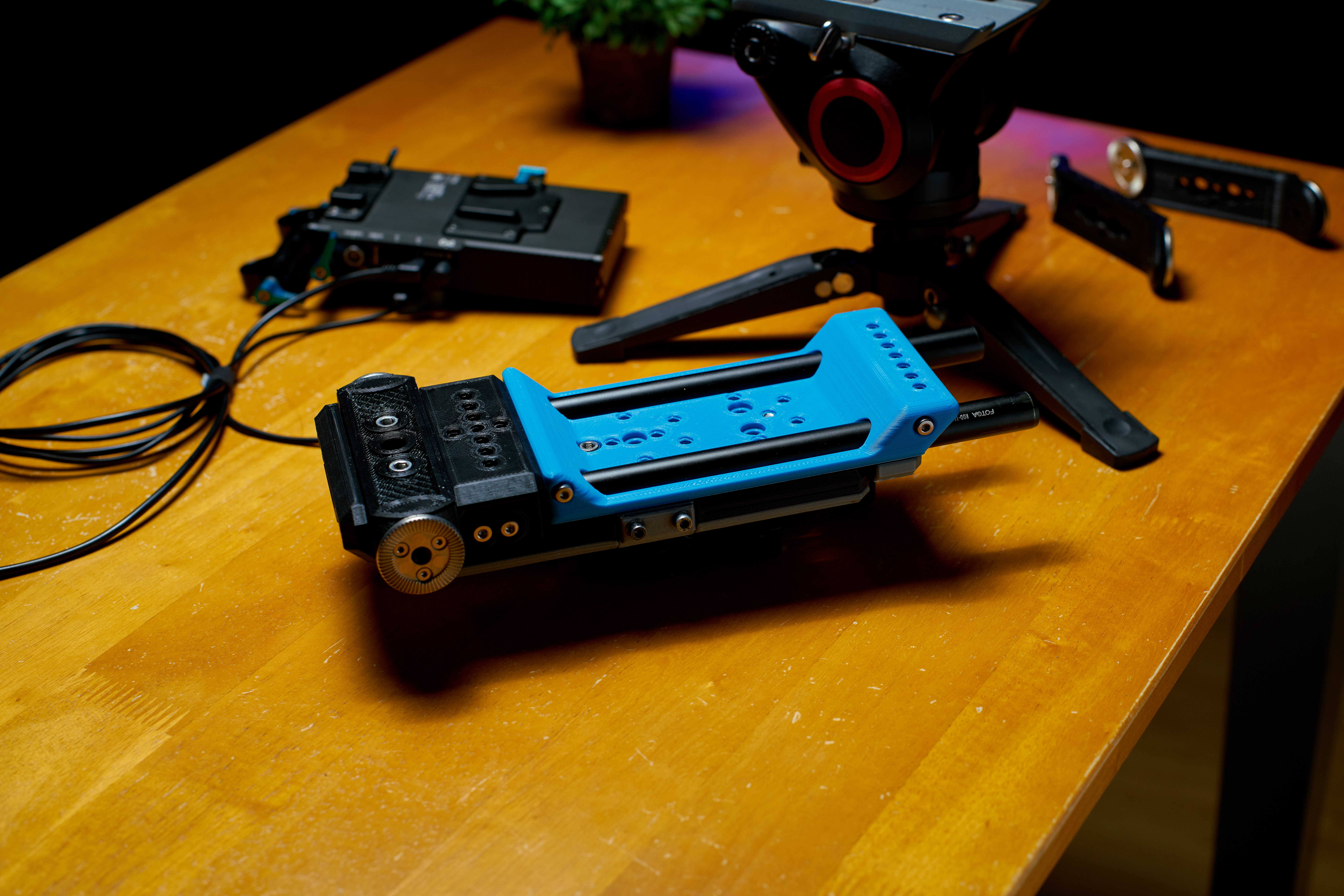

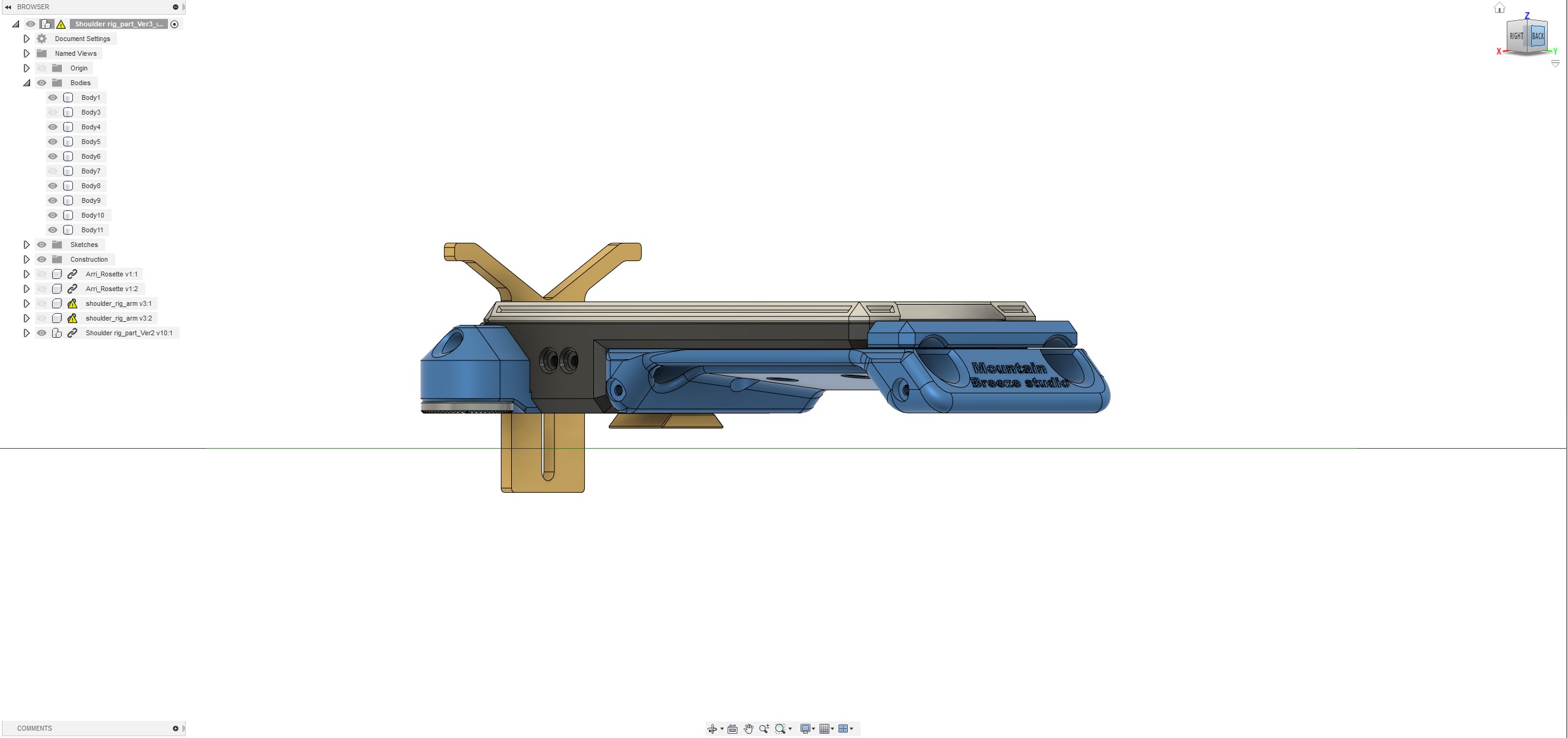

3D 프린터를 사용하여 3D 모델링 및 프린팅을 통해 숄더 리그 용 범용 베이스 플레이트를 만드는 방법에 대한 동영상입니다. (유튜브 영상과 아래 사진의 출력물은 프로토 타입 버전으로 만들어졌고 아래 링크의 공유 버전과 약간 차이가 있습니다 - 전면 렌즈 서포트 유무 등...)



이 숄더 리그 베이스는 Manfrotto 501 PL 플레이트 및 15mm 로드 사양과 호환되도록 설계되었습니다. (소니 CVT-14 퀵 릴리스 시스템과 부분적으로 호환되도록 설계에 반영되어 있지만, 정상적인 사용을 위해서는 일부 부품을 추가해야 합니다.)

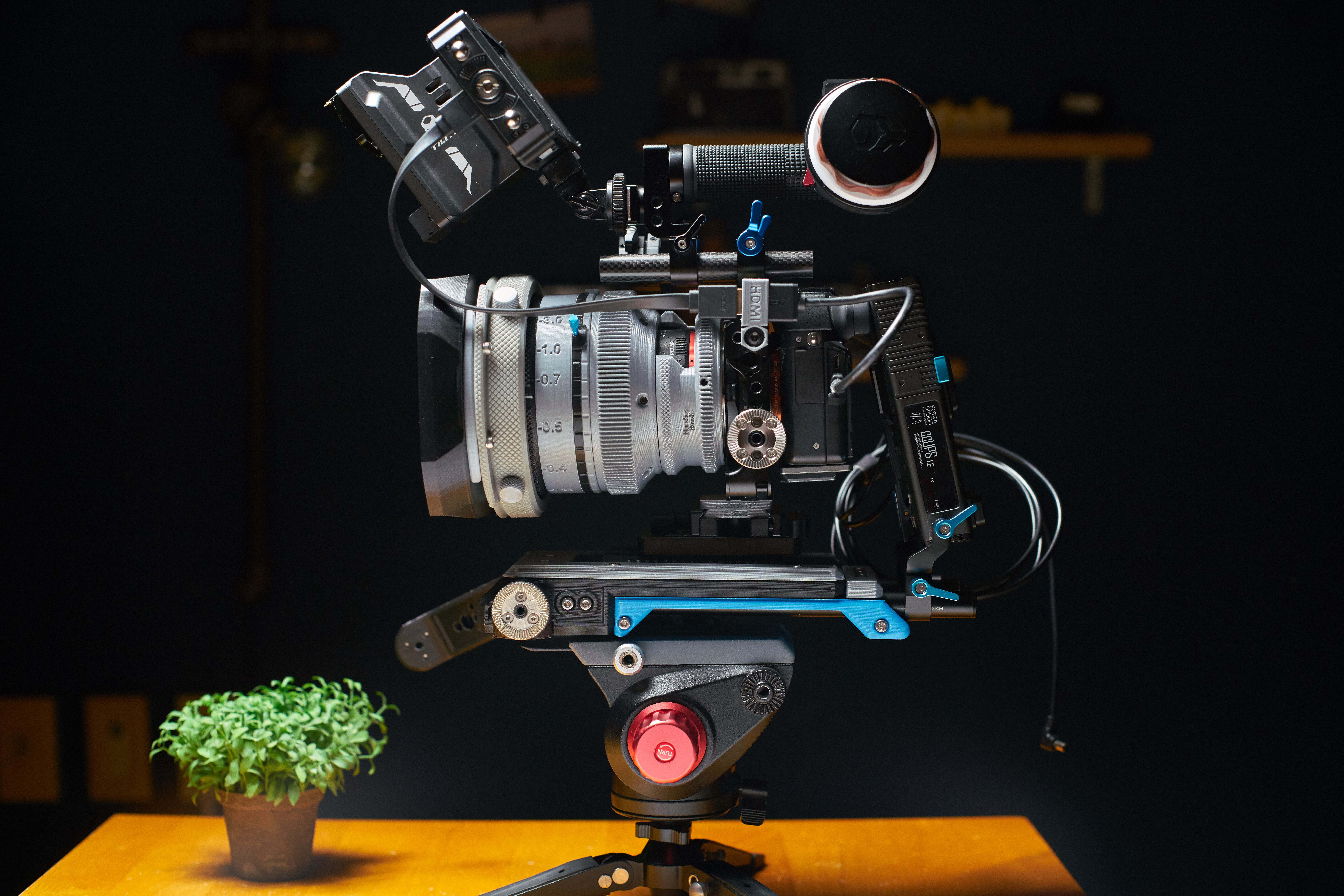

베이스 플레이트의 전면과 후면에 15mm 로드 구멍이 있습니다. 약 25mm 이상의 막대로 연결됩니다. 이를 이용하여 카메라 전면과 후면에 매트 박스, 배터리 팩 등 다양한 액세서리를 장착할 수 있도록 설계됐다. 베이스 플레이트 전면에 Y 브래킷을 부착하여 렌즈 지지대 역할을 하도록 설계되었습니다.

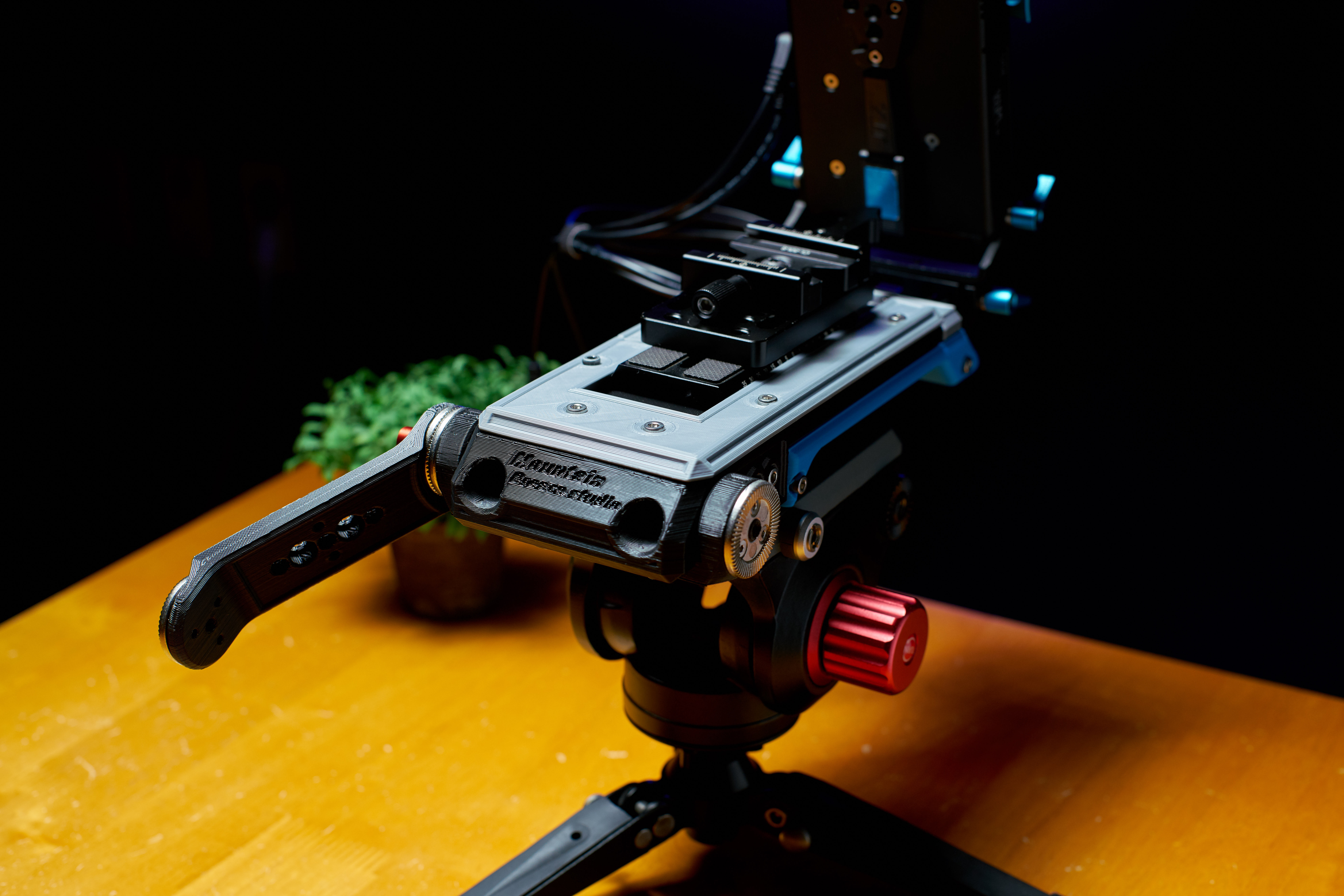

Arri Rosette의 커넥터를 사용하면 숄더 리그 암을 스티어링 휠 유닛에 연결할 수 있습니다. 숄더 리그 암과 스티어링 휠 제작은 다음 에피소드에서 추가될 예정입니다.





3D 프린팅 출력으로 제작된 이 숄더 리그 베이스는 가볍다는 장점이 있지만 3D 프린팅 재료의 물리적 특성 측면에서 강도가 부족합니다. (최대 무게는 인쇄물의 재질이나 내부 충전 속도에 따라 다르지만 안전을 위해 너무 무거운 카메라 장비와 함께 사용할 때는 주의하십시오.) 나사 및 일부 부품(Arri 로제트 어댑터)에는 금속 제품을 사용하는 것이 좋습니다



[필요한 부품] - f제품 링크는 그냥 참고만 하세요



-Rosette 커넥터 / Arri Rosette 어댑터 (직경 31.8mm), 2 개

www.aliexpress.com/item/32917919586.html?spm=a2g0o.cart.0.0.54ea3c0088AQmb&mp=1

US $3.5 20% OFF|Jadkinsta Diameter 32mm Connecting Holder Bracket Arri Gear Head Connector for DJI OSMO Adapter Photography Kit

-M3 x 4mm 나사, 6 개

www.aliexpress.com/item/32934186482.html?spm=a2g0s.9042311.0.0.7e4a4c4d05QrAB

US $0.62 10% OFF|50 /10pcs M2 M2.5 M3 M4 M5 M6 M8 DIN7991 Stainless Steel 304 or Black Grade 10.9 Hexagon Hex Socket Flat Head C

-M4 x 6mm 나사, 15 개

-M4 x 10mm 나사, 8 개

https://s.click.aliexpress.com/e/_Amn8ID

US $0.8 |50pcs 20pcs 10pcs 5pcs 304ss Din7984 M3 M4 M5 M6 M8 M10 Hexagon Socket Thin Low Short Head Cap Screw|Screws| - AliExp

-M6 x 20mm 나사

https://s.click.aliexpress.com/e/_Aff0Qv

US $0.45 19% OFF|Aluminum Alloy T shaped T type M4/M5/M6 Hand Tighten Screw Handle Adjustable for DSLR Camera Photo Studio Photo

-1/4 "x 3/8"길이 (10mm 이내) 나사, 5 개 이상

https://s.click.aliexpress.com/e/_9INJQN

US $0.91 9% OFF|Inch cup head hexagon socket bolt 304 stainless steel American Cheese Head hex socket screw DIN912 0 # 10# 5Pcs|

디자인, 3D 모델링, 프린팅, 조립에 많은 시간과 노력이 걸렸지 만 기성품에 비해 장점이 별로 없다는 점이 아쉽습니다. (매우 지루하고 힘들기 때문에 기존의 기성품을 구입하여 사용하는 것이 더 나아 보이기도 합니다.)



파일 공유는 아이디어를 공유하기 위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.



Shoulder rig_Base-plate_Body2.stl

2.10MB

Shoulder rig_Base-Plate_Body.stl

4.80MB

Shoulder rig_part_Base-plate_Lens-Support.stl

0.16MB

Shoulder rig_Base-plate_Top4.stl

0.05MB

Shoulder rig_Base-plate_Bottom.stl

3.35MB

Shoulder rig_Base-plate_Top2.stl

0.03MB

Shoulder rig_Base-plate_Top1.stl

0.07MB

Shoulder rig_Base-plate_Top3.stl

0.04MB

Arri_Rosette v2.stl

0.17MB

v mount_Plate_male.stl

0.07MB
