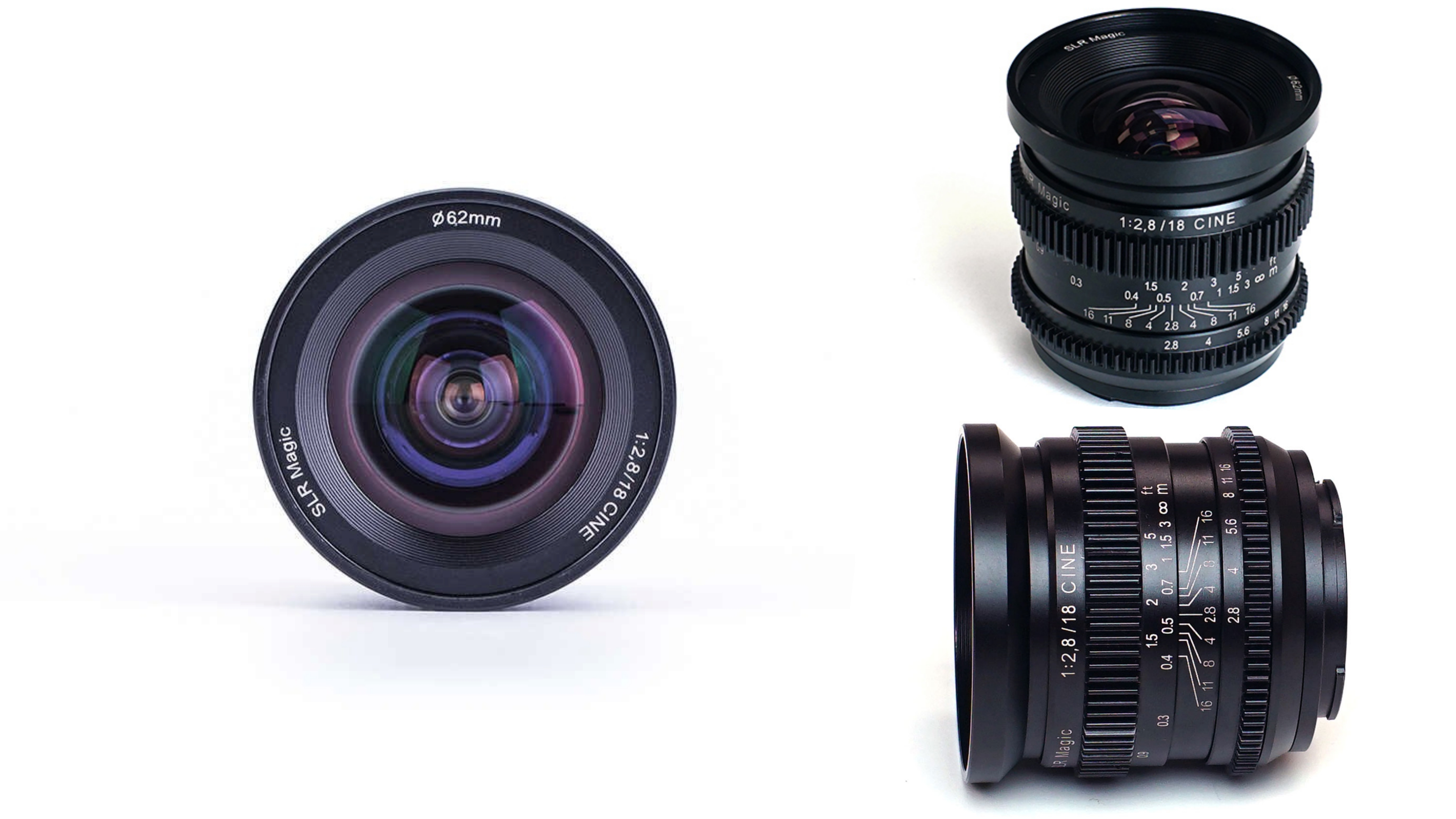

"SLR 매직 18mm F2.8 CINE" 렌즈는 다음과 같은 특징이 있다고합니다. (판매 사이트 설명- "B & H")
"비좁은 곳에서 촬영하거나 광활한 풍경 앞에서 촬영하거나 초광 시야가 필요한 다른 상황에 관계없이 SLR Magic CINE 18mm f / 2.8 렌즈를 사용하십시오. 완전히 기계적인 디자인은 견고하고 가벼우 며 신뢰할 수 있습니다. 가볍고 자연스럽게 넓은 피사계 심도를 통해이 렌즈는 안정기 또는 짐벌 작업에 적합합니다. 초점 렌즈와 홍채 렌즈 모두에 0.8 MOD 기어가 장착되어 후속 초점 및 렌즈 모터와의 연결을 보장합니다. 장비의 무게를 더욱 줄인 62mm 전면 필터 나사를 사용하면 무거운 매트 박스를 사용하지 않고 표준 사진 필터를 장착 할 수 있습니다."
제 생각에는 컴팩트 한 광각 렌즈 시네 렌즈이며 수동 전용 렌즈이므로 초점을 맞추거나 무단 조리개를위한 견고하고 견고한 작동이 가능합니다. 그러나 작은 렌즈 임에도 불구하고 상당히 무겁습니다. 그리고 작은 초점과 조리개 제어 기어링은 작동하기 불편했습니다. 따라서 이를 개선하기 위해 맞춤형 렌즈 리 하우징에 도전했습니다.

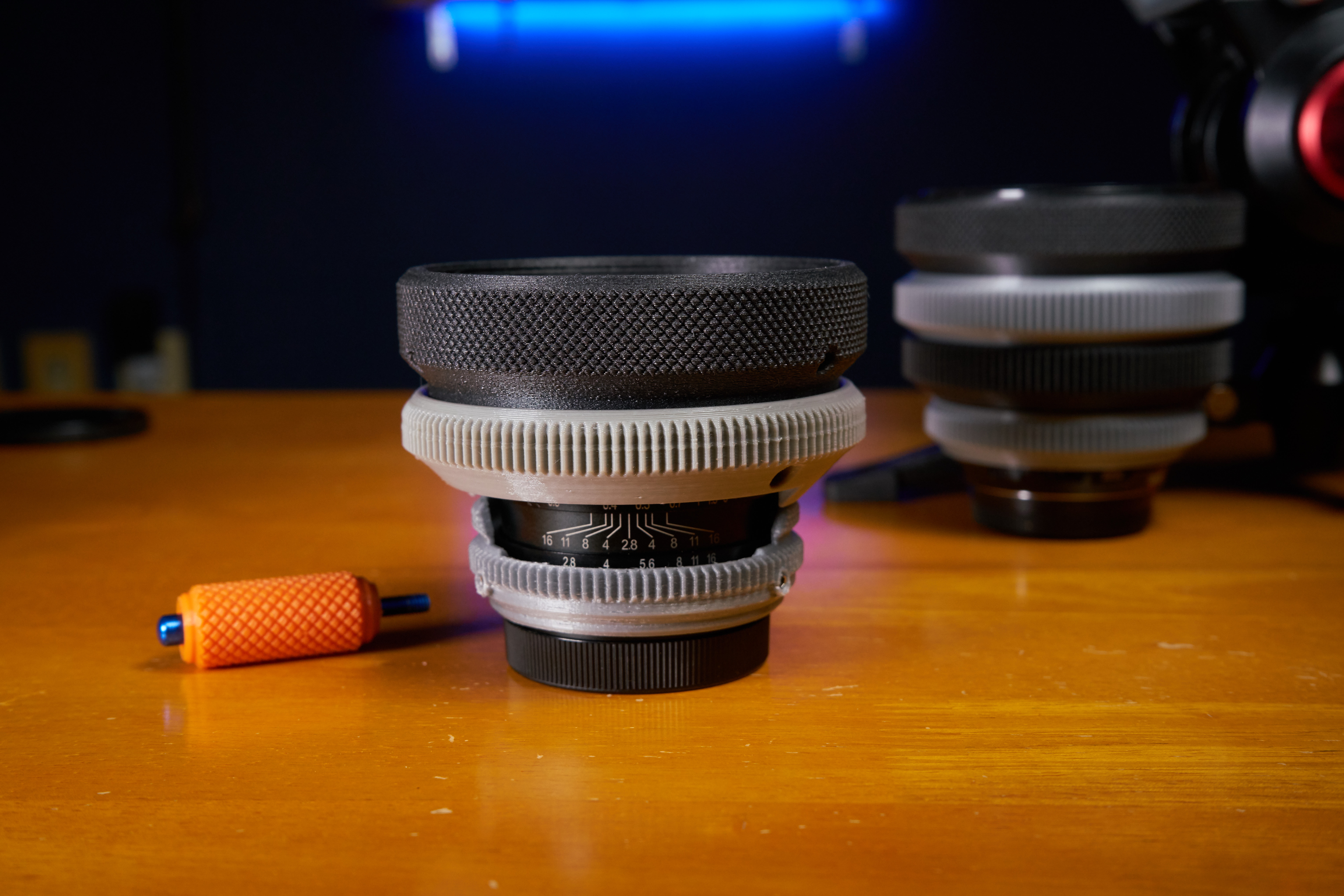

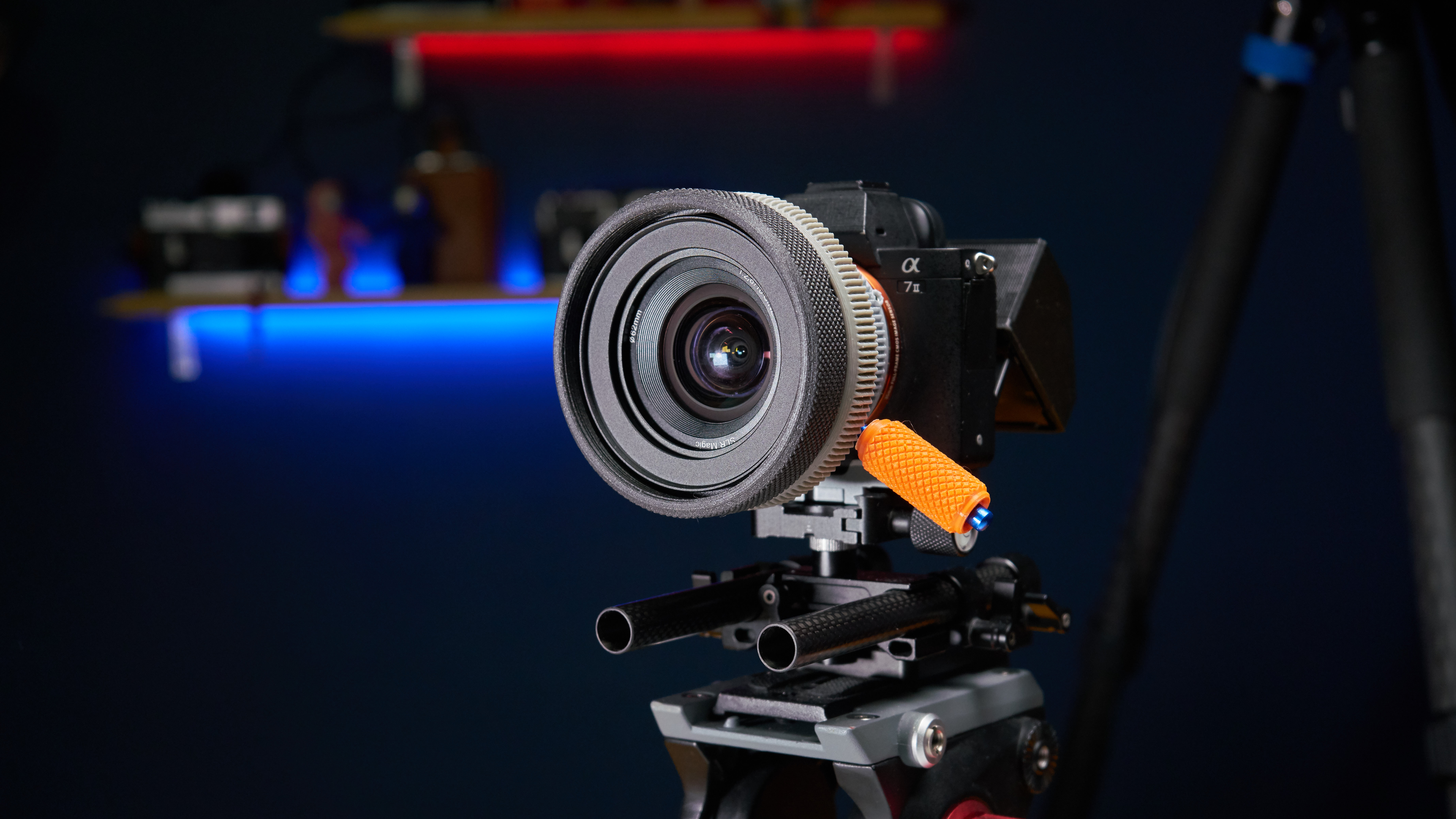

그루브 나사 (M4 및 M5)와 62-82mm 스텝업 (필터) 링을 사용하여 렌즈 하우징을 고정하도록 설계되었습니다. 핸드 헬드 촬영을 위해 초점 핸들 (핸들 또는 탭)을 추가하고, 0.8M 표준화 된 forcu 및 조리개 기어 비율을 적용하였습니다. 초점 기어의 외경(바깥 지름)은 100mm (기어 돌리기 수는 123T)입니다. (그동안의 빈티지 렌즈 리하우징과 동일한 사양으로 설계됨)

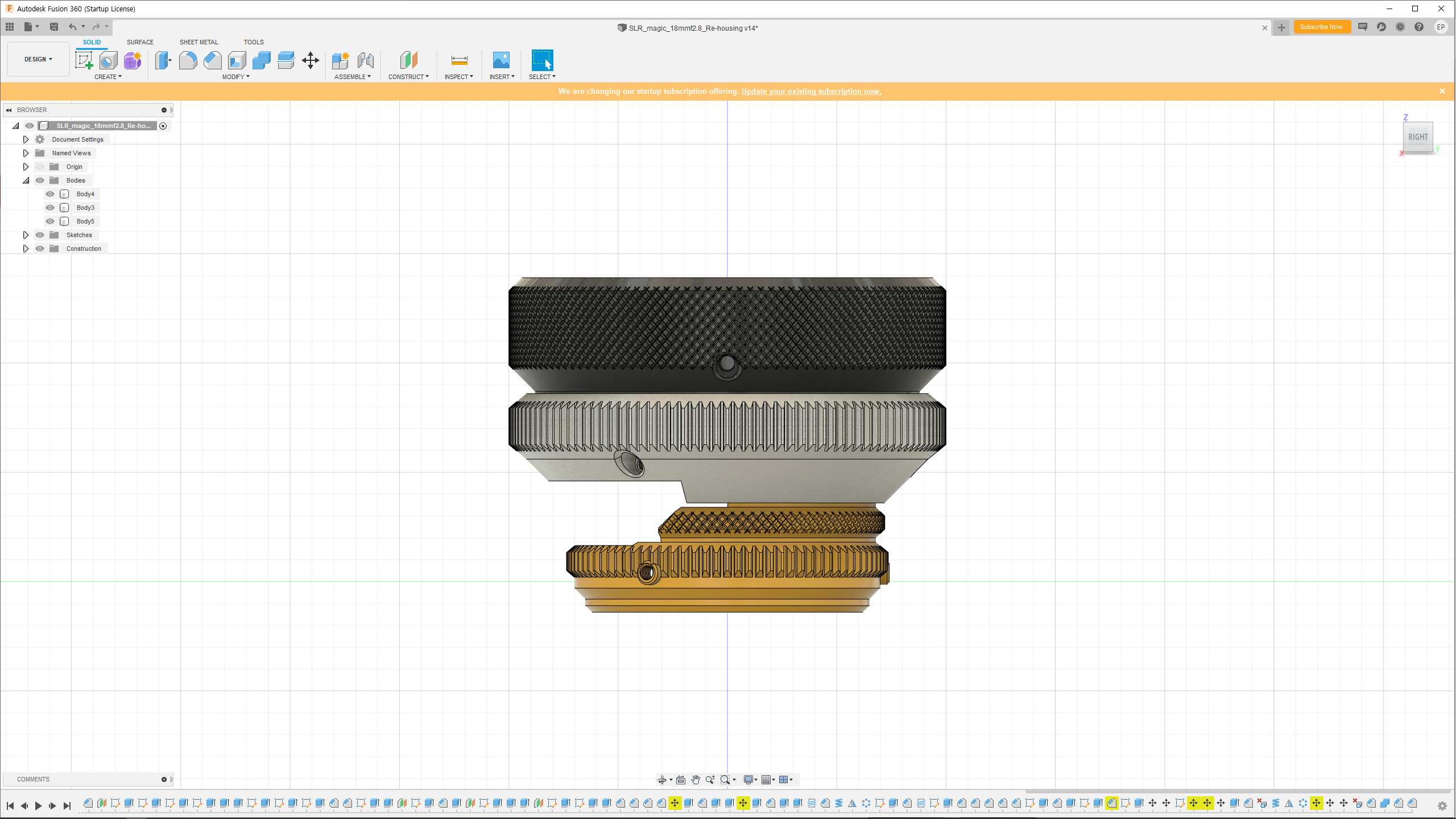

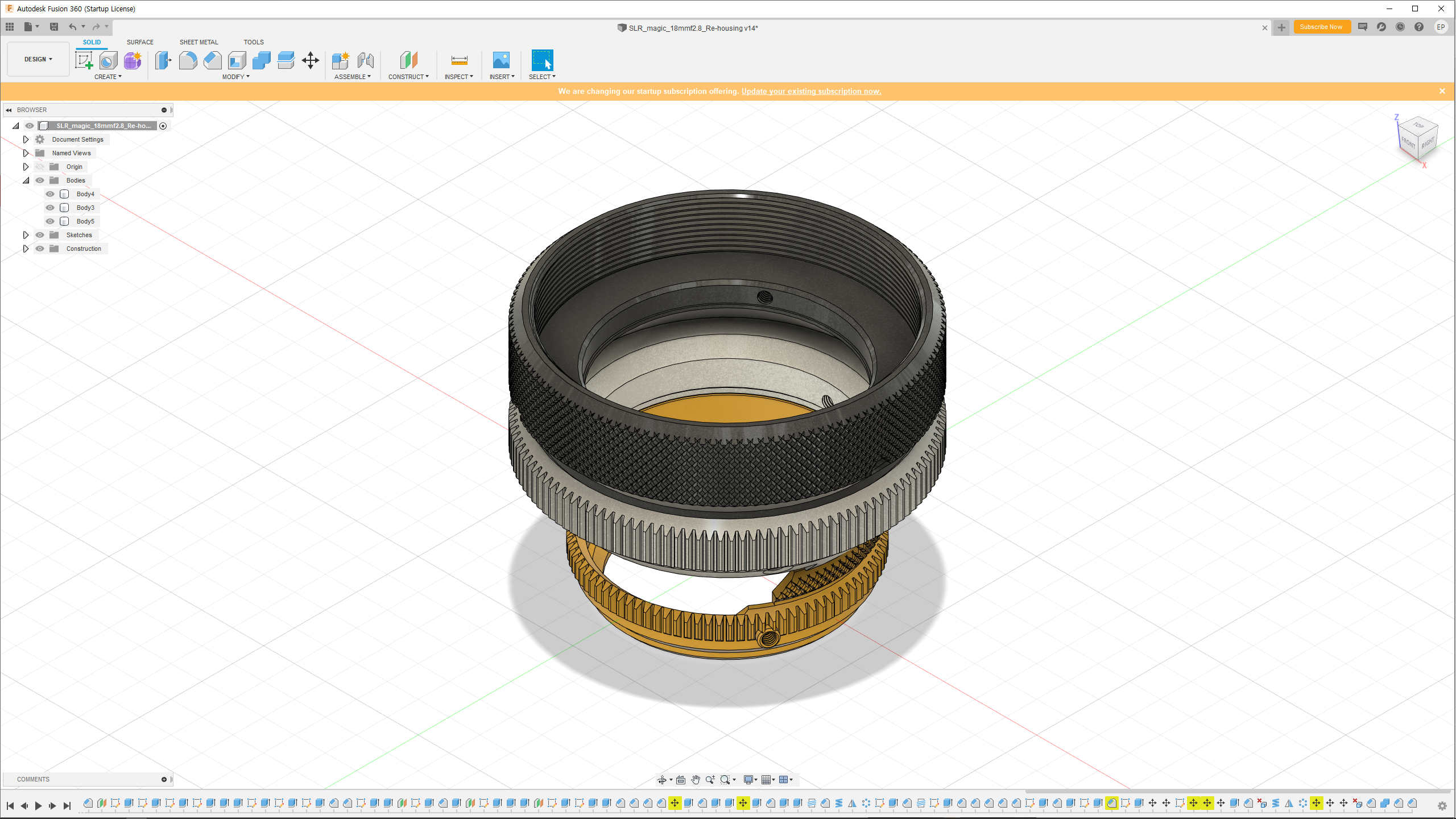

3D 모델링과 출력, 그리고 렌즈 하우징 조립 과정은 유튜브 영상으로 대신합니다.
파일 공유는 아이디어를 공유하기 위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.
- 3D 프린터 출력용 파일 (STL)
