토키나 AT-X Pro 28-70mm f/2.6-2.8은 개인적으로 선호하는 렌즈 중 하나 입니다. 본래 용도는 SLR 스틸 카메라용 AF 표준 줌 렌즈이지만, 1970~1980년대 수동 줌 렌즈의 광학 설계를 기반으로 제작되어 최신 줌 렌즈와는 차별화된 빈티지한 렌더링 특성을 지니고 있습니다. 줌 렌즈의 표준으로 자리 잡은 28-70mm 초점거리와 f/2.6-2.8(고정과 유사한 가변)의 최대 조리개 사양, 견고한 내구성, 앙제뉴(Angenieux) 광학 설계와의 연관성에 대한 진실 여부와 관계없이 충분히 매력적인 렌즈입니다. 특히 Nikon F 마운트의 경우, 렌즈에서 직접 조리개 조작이 가능한 조리개 링이 장착되어 있습니다. 단점으로는 빈티지 표준 줌 렌즈로서 우수한 광학 성능을 자랑하지만, 최신 표준 줌 렌즈의 높은 해상도와 대비 수준에는 미치지 못합니다. 특히 줌 70mm 초점거리에서 조리개를 최대 개방할 경우 해상도가 저하되는 경향이 있습니다. 또한 초기 AF 렌즈이기 때문에 AF 구동 소음이 크고 작동이 거칠다는 단점이 있습니다. 수동 포커싱 시에는 포커스 회전 조작 반경이 좁아 세밀하고 정밀한 포커싱에 불편함을 느낄 수 있습니다. 마지막으로 SLR 스틸 카메라에 맞춰진 디자인으로 인해 사용성이 다소 불편하게 느껴질 수 있습니다. 이 렌즈의 아쉬움 중 또 다른 하나는 그 가치를 인정받은 만큼 현재는 구하기 어려운 ‘희귀’ 렌즈로 여겨진다는 점입니다.

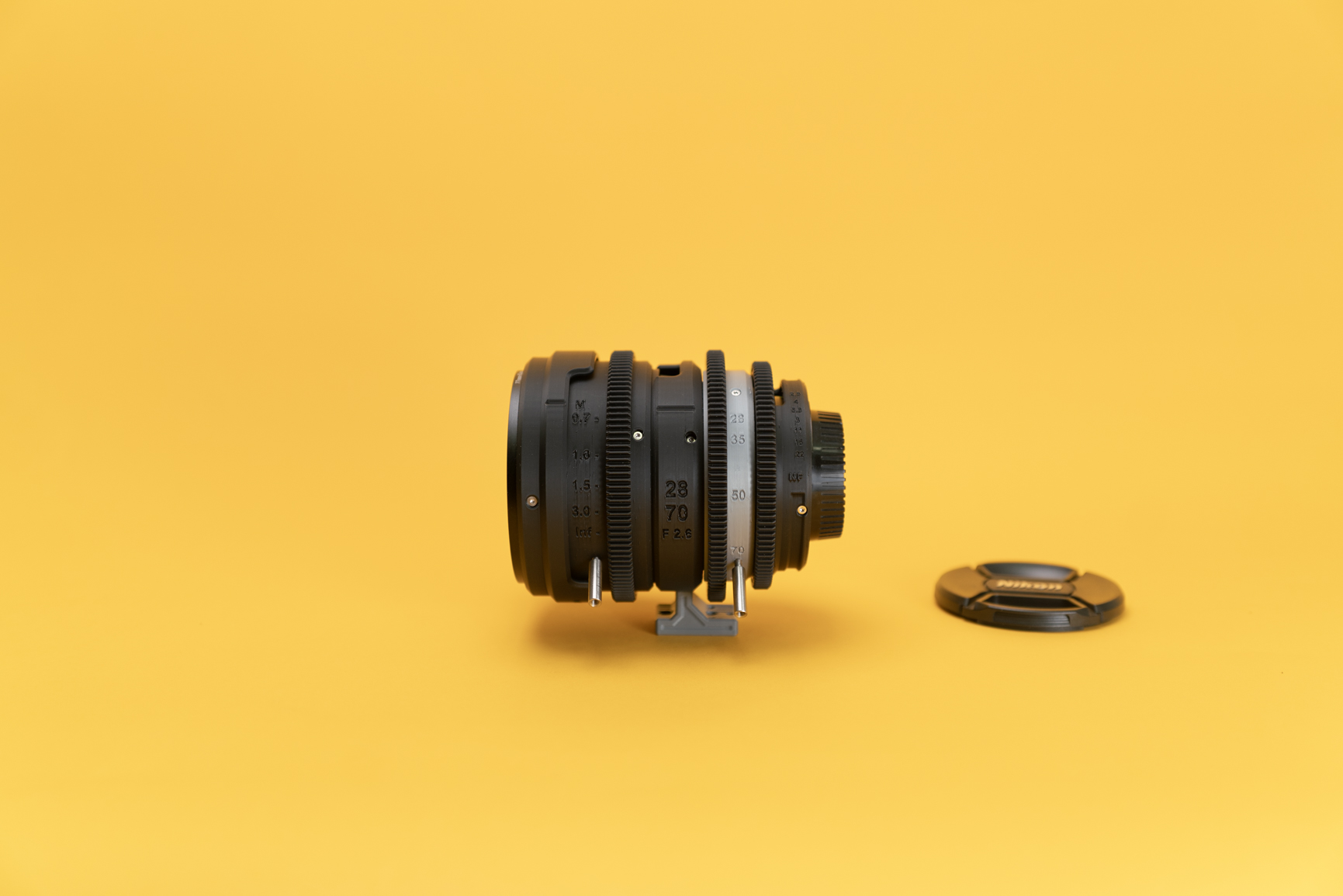

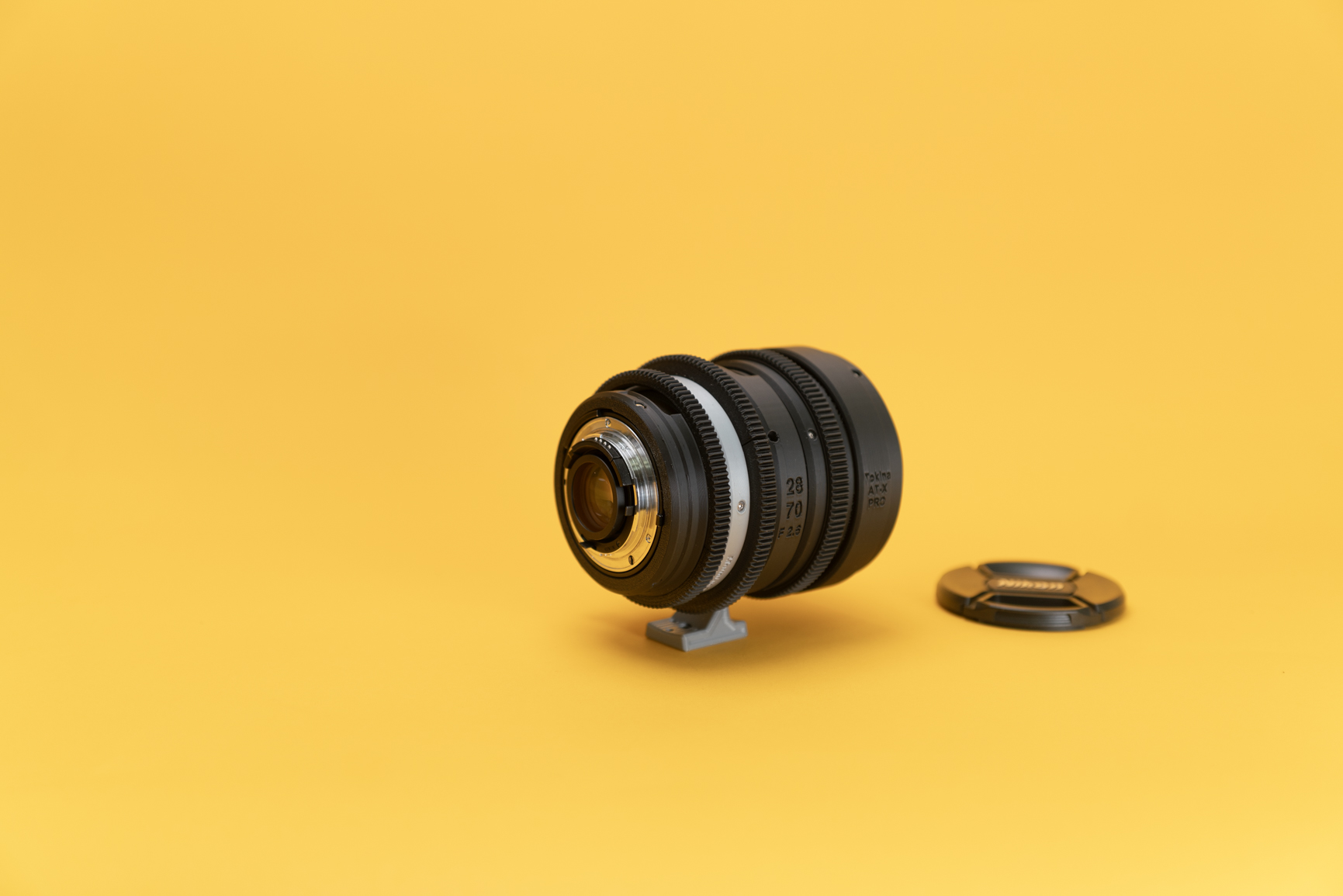

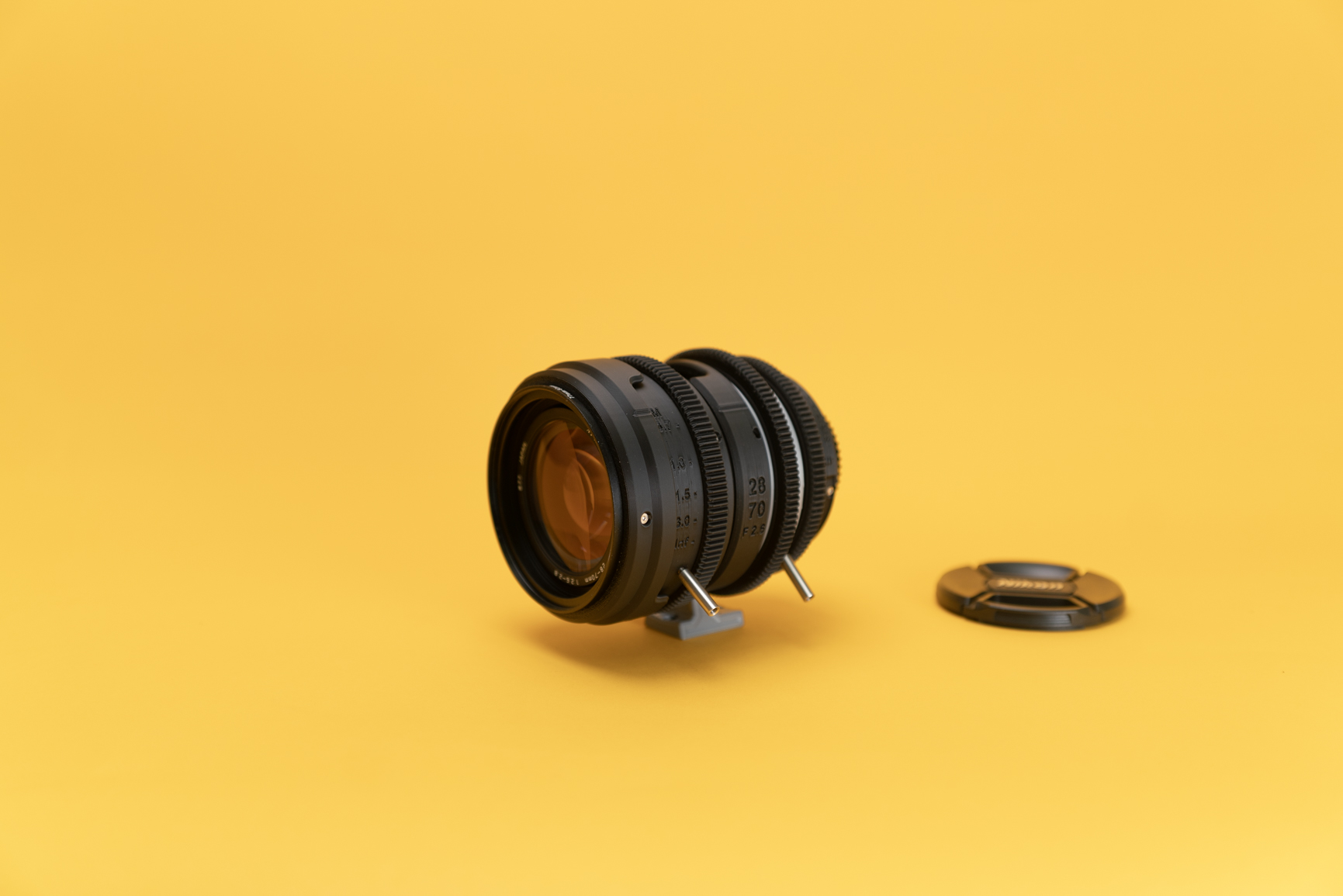

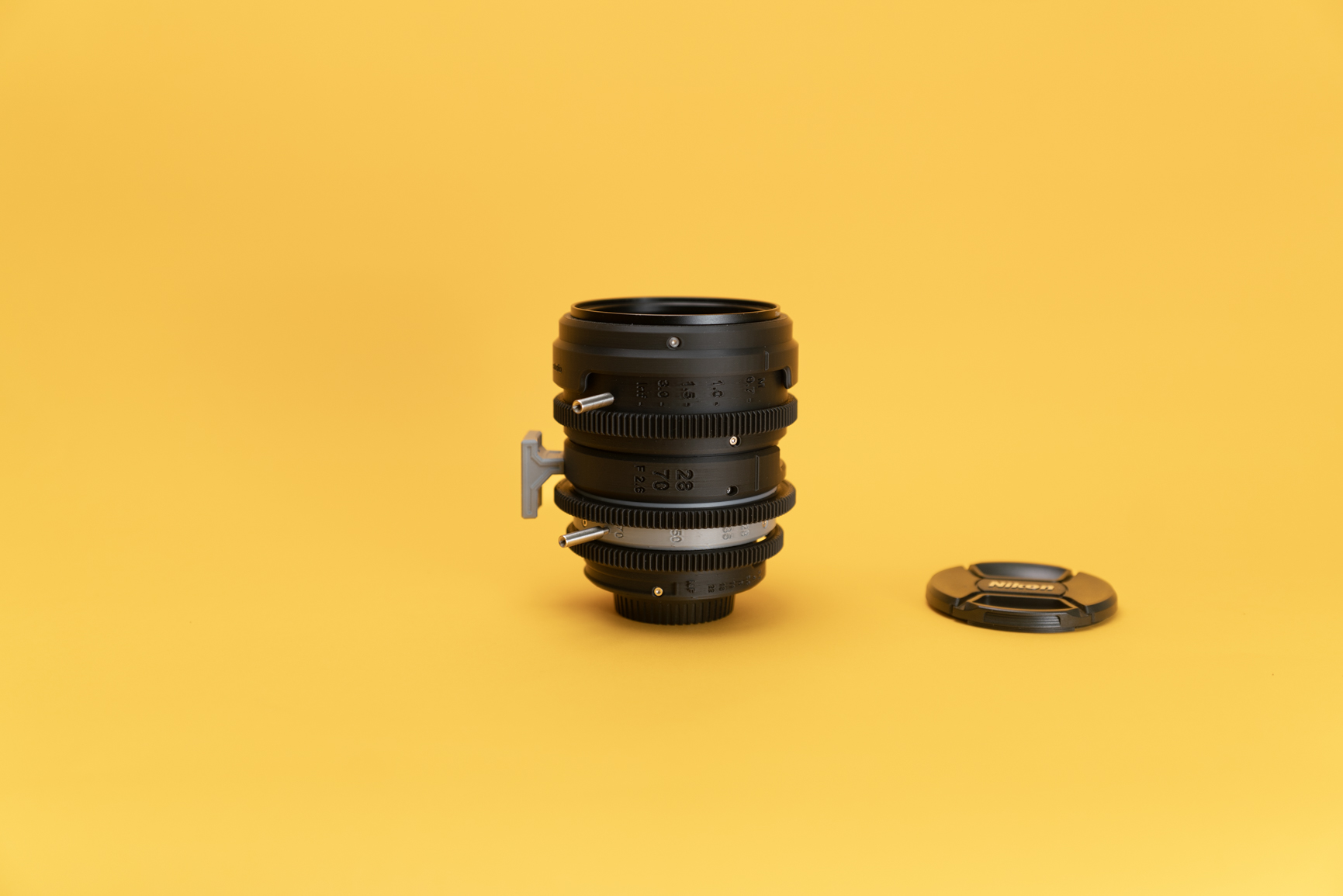

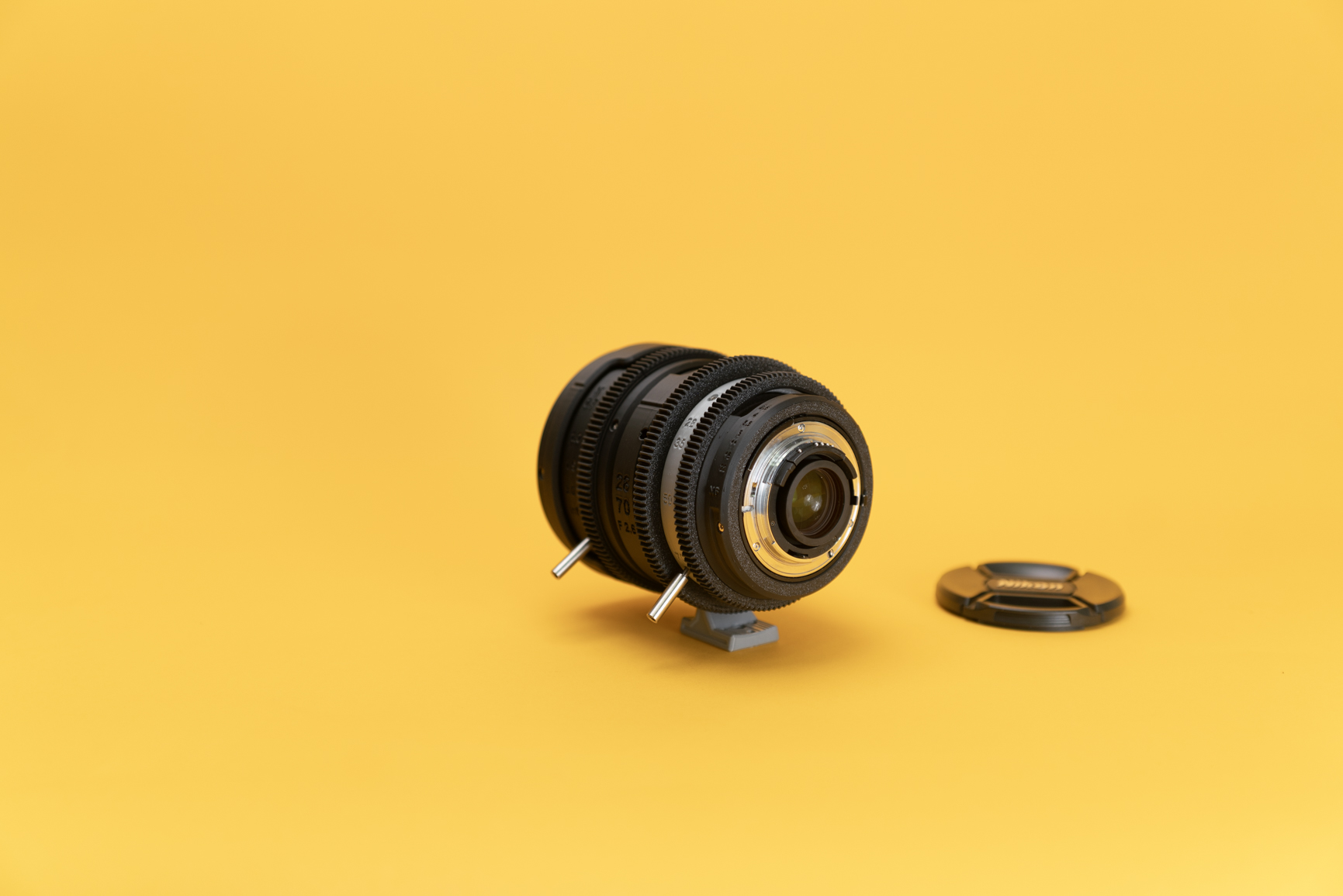

이번 렌즈 하우징 업그레이드는 영상 촬영 시 사용성을 향상하는 데 중점을 두었습니다. 팔로우 포커스 연동을 위한 필름 산업 표준인 0.8 mod 기어를 포커스, 줌, 조리개 링에 적용했습니다. 또한, 수동 포커싱 및 주밍 조작성을 높이기 위해 포커스 레버와 줌 레버를 장착할 수 있도록 설계했습니다. 렌즈 전면 부분은 일반적인 원형 필터 또는 필터 어댑터 장착을 위한 나사산 구조를 유지하면서, 동시에 매트박스를 쉽게 장착할 수 있도록 전면 외경을 디자인했습니다. 95mm 및 100mm 매트박스를 모두 사용할 수 있습니다. 무게를 더욱 줄이고자 하시면 하우징 전면 부분을 분리하여 사용하실 수 있습니다. 포커스, 줌, 조리개 정보는 측면에서 확인할 수 있도록 디자인되었습니다. 특히, 무거운 렌즈에 맞게 하우징의 강도를 높일 수 있는 디자인을 적용했고 정확한 장착을 위해 공차를 0.1mm 수준으로 줄였습니다. 하우징 조립 시 작은 공차로 인해 약간의 어려움이 예상되지만, 하우징과 렌즈 사이의 유격을 최소화하여 거친 촬영 환경에도 적합할 것으로 예상됩니다.
조립 방식의 새로운 시도로 포커스 기어, 줌 기어, 조리개 기어를 각 베이스 부분에 볼트로 조립하도록 설계했습니다. 기존에 사용하던 순간접착제 접착 방식과 비교하여 더욱 정확한 위치 고정이 가능하며, 기어 손상 시 기어 부분만 출력하여 교체할 수 있습니다. 물론, 기존의 순간접착제 접착 방식을 선택하는 것도 가능합니다.
▷ Tokina AT-X Pro 28-70mm f/2.6-2.8 렌즈 - 간략 사양
렌즈 종류: 표준 줌 렌즈
초점 거리: 28-70mm
최대 조리개: f/2.6-2.8 (가변, 28mm에서 f/2.6, 70mm에서 f/2.8)
최소 조리개: f/22
광학 구조: 11군 16매 (Angenieux 광학 설계 기반?)
최소 초점 거리: 약 0.7m (2.3피트)
필터 크기: 77mm
조리개 날: 9개 (원형)
초점 시스템: AF/MF 전환을 위한 원터치 포커스 클러치가 있는 자동 초점(AF)
사용 가능한 마운트: 캐논 EF, 니콘 F, 미놀타/소니 A
크기(직경 x 길이): 약 83 x 93mm (3.3 x 3.7인치)
무게: 약 750g (26.5온스)
생산 시기: 1994-1999 (단종된 빈티지 렌즈)
▷ 주요 특징
Angenieux의 라이선스를 받은 광학 설계라는 '설'이 있습니다.
Tokina의 "Armalite" 마감 처리된 견고한 금속 배럴, 견고함이 장점이고 생각보다 꽤 무겁습니다.
'유사' 동초점 디자인(줌 조작 시 초점 유지)은 비디오 촬영에 유용한 부분이 있습니다.
AF/MF 겸용의 렌즈이지만, AF 작동 소음이 매우 크고 거칠게 작동해서 영상 촬영용도에 적합하지 않으며, 수동 포커스 조작 회전 반경이 60도 정도로 매우 좁고, 세밀한 포커스 조작에 불리합니다.
▷ 업그레이드 하우징 조립 가이드
보다 상세한 조립 방법은 유튜브 영상 링크를 확인하세요.
- 조립을 시작하기 전에 조리개 링 근처에 있는 AF/MF 스위치를 제거하세요.
- M2 x 5mm 볼트 6개를 사용하여 포커스 베이스와 포커스 기어를 조립하세요. 볼트는 포커스 베이스 안쪽에 위치해야 합니다.
- 초점 베이스는 렌즈 초점 링의 고무 부분에 밀어 넣고 M2 x 5mm 접시머리 볼트 3개로 단단히 고정할 수 있습니다. 이 때, 조립 시 초점 베이스에 표시된 초점 표시 정보 및 기준선과 렌즈의 초점 정보를 일치시켜야 합니다. 초점, 줌, 조리개 정보 기준선은 렌즈 윗면과 45도 각도로 위치합니다. 기준선은 하우징의 중앙과 전면에 표시되어 있습니다.
- 하우징 중앙부를 조립하려면 렌즈 줌 링의 고무 부분을 임시로 분리해야 합니다. 하우징 중앙부를 조립한 후 렌즈 줌 링을 원래 위치로 돌려놓으세요.
- 줌 베이스와 줌 기어를 M2 x 5mm 볼트 6개로 조립합니다.
- 렌즈의 원래 줌 초점거리 값이 줌 베이스에 표시된 줌 초점거리 값과 일치하도록 조립하세요. 줌 베이스는 M2 x 5mm 볼트 3개로 고정하세요.
- 조리개 베이스와 조리개 기어를 M2 x 5mm 볼트 5개로 조립합니다.
- 렌즈의 원래 조리개 값이 조리개 베이스에 표시된 조리개 값과 일치하도록 조립하세요. 조리개 베이스는 M2 x 5mm 볼트 3개로 고정하세요.
- 하우징 앞부분을 렌즈 앞면의 베이어닛 마운트 돌출부에 조립합니다(렌즈 후드를 부착하는 것과 같은 방식). 그런 다음 M2 x 5mm 볼트 세 개로 단단히 고정합니다.
- 필요에 따라 필터 크기에 맞는 스텝업 링을 끼우세요. 예: 77-82mm 스텝업 필터 어댑터
- 렌즈 지지대는 M2 x 8mm 볼트로 조립하세요. M2 x 5mm 볼트로도 조립할 수 있지만, 렌즈가 무거우므로 긴 나사가 더 안정적입니다.
- 렌즈 초점 링은 회전 반경이 좁기 때문에 초점 레버를 사용하면 정밀하게 초점을 맞추는 데 도움이 됩니다.
* 인쇄 파일 다운로드: 제공된 링크를 통해 인쇄 파일을 다운로드할 수 있습니다.
Tokina AT-X Pro 28-70mm f/2.6-2.8 is one of my personal favorite lenses. Its original purpose was as an AF standard zoom lens for SLR still cameras, but it was built based on the optical design of manual zoom lenses from the 1970s and 1980s, and it has a vintage rendering characteristic that sets it apart from modern zoom lenses. Regardless of whether the 28-70mm focal length, which has become the standard for zoom lenses, and the maximum aperture specification of f/2.6-2.8 (variable similar to fixed), its solid durability, and its connection to the Angenieux optical design are true or not, it is a very attractive lens. In particular, for the Nikon F mount, it is equipped with an aperture ring that allows direct aperture control on the lens. On the downside, although it boasts excellent optical performance as a vintage standard zoom lens, it does not reach the high resolution and contrast levels of modern standard zoom lenses. In particular, the resolution tends to deteriorate when the aperture is opened to the maximum at the 70mm focal length. Also, because it is an early AF lens, it has the disadvantages of loud AF drive noise and rough operation. When focusing manually, the focus rotation radius is narrow, which can make it difficult to focus precisely and precisely. Finally, because of the design that is tailored to SLR still cameras, the usability can feel somewhat inconvenient. Another regret of this lens is that it is currently considered a ‘rare’ lens that is difficult to obtain as its value has been recognized.
This lens housing upgrade focuses on improving usability when shooting video. The focus, zoom, and aperture rings are designed with the film industry standard 0.8 mod gear for use with common follow focus devices. In addition, focus levers and zoom levers can be installed to enhance manual focusing and zooming operability. The front of the lens retains the threads for mounting common round filters or filter adapters, while the front outer diameter is designed to easily mount a matte box. Both 95mm and 100mm matte boxes can be used. If you want to further reduce the weight, you can detach the front part of the housing and use it. The focus, zoom, and aperture information are designed to be checked from the side. In particular, the design has been adopted to increase the strength of the housing to fit heavy lenses, and the tolerance has been reduced to 0.1mm for solid mounting. Although some difficulty is expected due to the small tolerance when assembling the housing, it is expected to be suitable for rough shooting environments by minimizing the clearance between the housing and the lens.
In a new assembly attempt, the focus gear, zoom gear, and aperture gear are designed to be assembled with bolts to each base part. It allows for more precise positioning than the existing super glue bonding method, and if the gear is damaged, only the gear part can be printed and replaced. Of course, the existing super glue bonding method is also available.

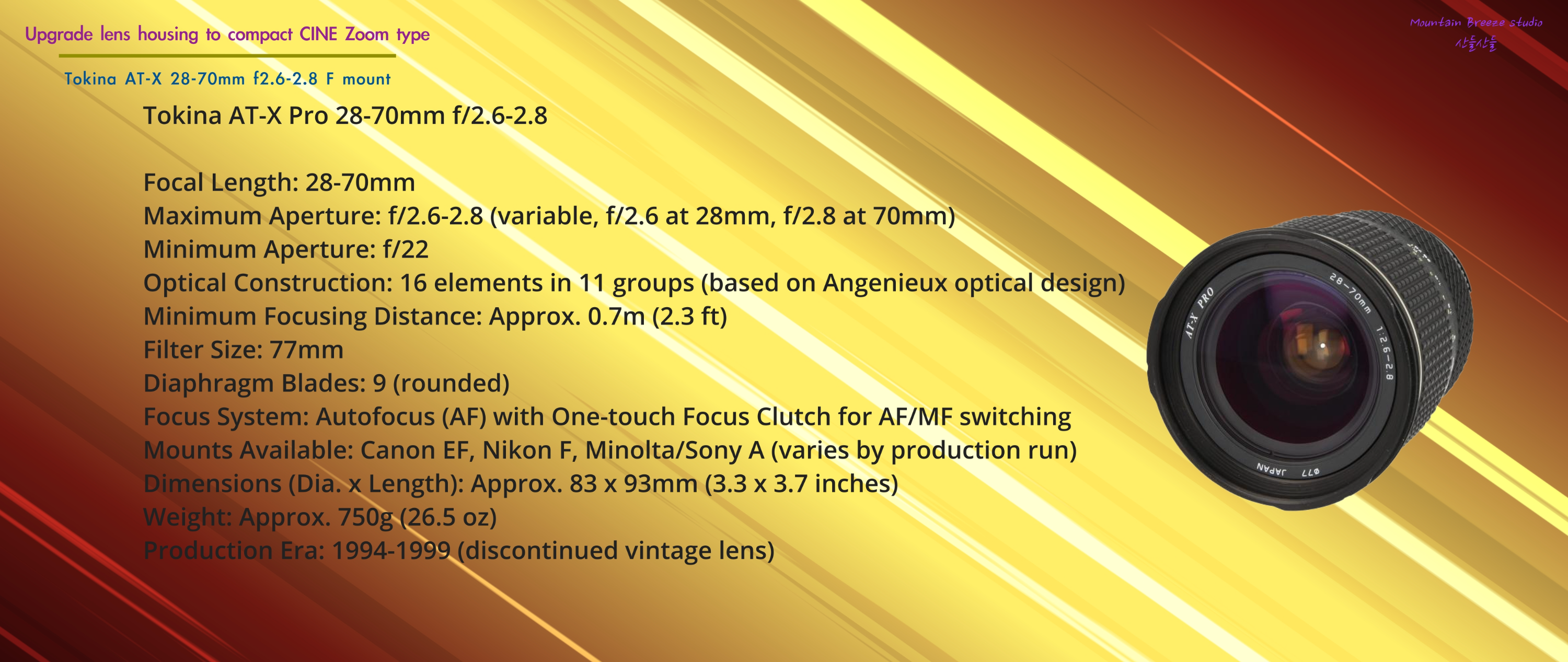

Tokina AT-X Pro 28-70mm f/2.6-2.8 Lens: Quick Specs
Lens Type: Standard Zoom Lens
Focal Length: 28-70mm
Maximum Aperture: f/2.6-2.8 (variable, f/2.6 at 28mm, f/2.8 at 70mm)
Minimum Aperture: f/22
Optical Construction: 16 elements in 11 groups (based on Angenieux optical design)
Minimum Focusing Distance: Approx. 0.7m (2.3 ft)
Filter Size: 77mm
Diaphragm Blades: 9 (rounded)
Focus System: Autofocus (AF) with One-touch Focus Clutch for AF/MF switching
Mounts Available: Canon EF, Nikon F, Minolta/Sony A (varies by production run)
Dimensions (Dia. x Length): Approx. 83 x 93mm (3.3 x 3.7 inches)
Weight: Approx. 750g (26.5 oz)
Production Era: 1994-1999 (discontinued vintage lens)
Key Features:
Designed with licensed Angenieux optical expertise.
Robust metal barrel with Tokina's "Armalite" finish.
Autofocus may not work on certain entry-level Nikon DSLRs (e.g., D40, D3000, D5000 series).
Parfocal design (maintains focus while zooming), beneficial for video.
Parts required for assembly
M2 x 5mm bolts - 32 pcs
M2 x 8mm bolts (for lens support assembly) - 2 pcs
Optimized for countersunk head bolts, bolt head diameter must not exceed 4mm.
Optional parts
77-82mm step-up filter adapter
M3 x 20mm stainless steel threaded filler - for focus and zoom lever
Assembly
Before beginning assembly, remove the AF/MF switch near the aperture ring.
Assemble the focus base and focus gear using six M2 x 5mm bolts. The bolts should be positioned on the inside of the focus base.
The focus base can be pushed into the rubber part of the focus ring of the lens and fixed firmly with three M2 x 5mm countersunk bolts. At this time, the focus display information and reference line indicated on the focus base and the focus information of the lens must be aligned when assembling. The reference lines for focus, zoom, and aperture information are located at a 45 degree angle to the upper side of the lens. Reference lines are indicated in the middle and front parts of the housing.
To assemble the middle part of the housing, you will need to temporarily detach the rubber part of the lens zoom ring. After assembling the middle part of the housing, return the lens zoom ring to its original position.
Assemble the middle part and secure it tightly with three M2 x 5mm bolts. Make sure to align it correctly as there are reference lines for the information marked on the housing.
Assemble the zoom base and zoom gear with six M2 x 5mm bolts.
Assemble so that the original zoom focal length value of the lens matches the zoom focal length value indicated on the zoom base. Secure the zoom base with three M2 x 5mm bolts.
Assemble the aperture base and aperture gear with five M2 x 5mm bolts.
Assemble so that the original aperture value of the lens matches the aperture value indicated on the aperture base. Secure the aperture base with three M2 x 5 mm bolts.
Assemble the front part of the housing to the bayonet mount protrusion on the front of the lens (same way as attaching the lens hood). Then secure it tightly with three M2 x 5mm bolts.
Screw on the appropriate step up ring to fit your filter size as required. Example: 77-82mm step up filter adapter
Assemble the lens supporter with M2 x 8mm bolts. You can assemble it with M2 x 5mm bolts, but since the lens is heavy, a longer screw is more stable.
Because the lens focus ring has a narrow rotation radius, using the focus lever helps with precise focusing.
