[Canon FD Cine Prime type_01] 업그레이드 렌즈 하우징_캐논 FD 55mm f1.2 S.S.C / Upgrade Lens Housing_Canon FD 1.2/55 S.S.C







캐논 FD 55mm f/1.2 S.S.C는 즐겨 사용하고 좋아하는 빈티지 렌즈 중 하나다. 메뉴얼 포커싱의 조작감이 좋고 포커스 링은 약 180도 정도 회전해서 미세한 포커싱 조정에도 장점이 있다. 이 렌즈의 자세한 사양은 아래 이미지로 대신하자.

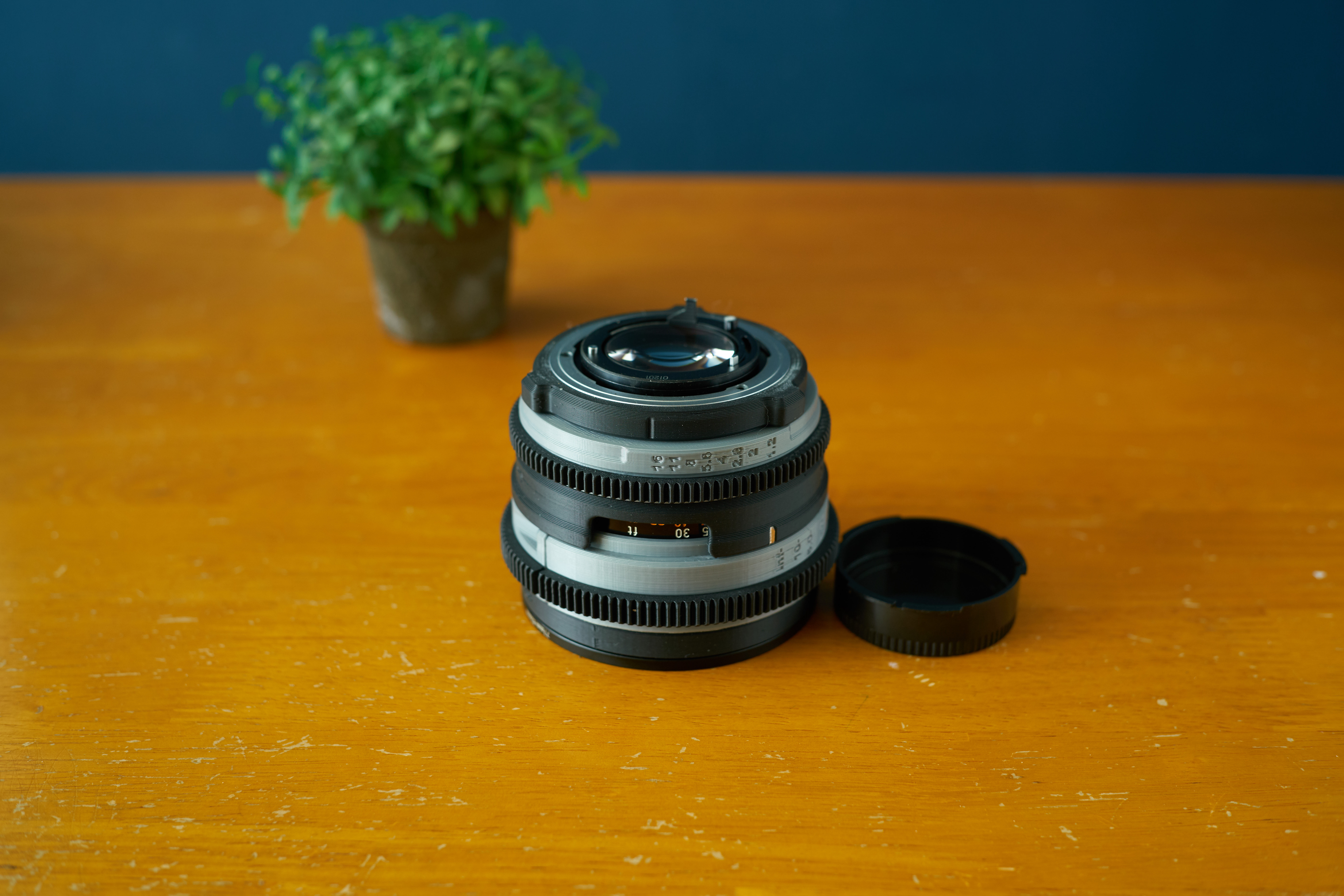

스틸 카메라용 빈티지 렌즈이지만, 수동 조작의 영상 촬영용으로도 적합하다고 생각해서 시네 타입으로 렌즈 하우징을 업그레이드해서 사용해 왔다. 전작이 전면 외경 114mm용으로 너무 부피가 크고 휴대 및 보관, 호환 악세사리 문제 등의 불편한 점을 감안해서 전면 외경 85mm (필터 스래드 82mm)을 적용해 다시 디자인했다.







전면 필터 스텝-업 링은 필터 장착의 용이함과 전면 마감, 그리고 하우징을 견고하게 고정하는 다목적으로 설계되었으므로 생략하지 말자. 고정을 위해서는 M2.5 x 8mm 볼트 4개가 필요하고, 0.8M 기어 부분은 접착제로 고정하여야 한다.



▶ 프린팅 출력물 외 필요 부속



- M3 x 8mm 볼트 4개 (flat head)

https://s.click.aliexpress.com/e/_Dkl1AED

https://www.aliexpress.com/item/1005003107985358.html?spm=a2g0o.productlist.main.15.e3153fe9Qn8ojr&algo_pvid=fc756751-5615-49ef-ae93-e4e6b1e4f66a&aem_p4p_detail=202307140038558278022555794800002982539&algo_exp_id=fc756751-5615-49ef-ae93-e4e6b1e4f66a-7&pdp_npi=3%40dis%21USD%211.29%210.93%21%21%211.29%21%21%40213be68416893203354971575d078f%2112000024127030885%21sea%21KR%21757867175&curPageLogUid=DUh7vmwhcNB5&search_p4p_id=202307140038558278022555794800002982539_8&aff_fcid=f9fec5365f4f4cfab50fce0082a60938-1692621342603-07708-_Dkl1AED&tt=CPS_NORMAL&aff_fsk=_Dkl1AED&aff_platform=portals-tool&sk=_Dkl1AED&aff_trace_key=f9fec5365f4f4cfab50fce0082a60938-1692621342603-07708-_Dkl1AED&terminal_id=a46100f3582f4cd8820879d6fc03c1d6&afSmartRedirect=y



- 55-58, 58-62, 62-67, 67-72, 72-77, 77-82  스텝-업 링 (필터 어댑터)

https://s.click.aliexpress.com/e/_DB7IDSj

https://www.aliexpress.com/item/1005005565693375.html?spm=a2g0o.productlist.main.43.5dc81214QFhnbA&algo_pvid=bf7a97ca-1fc5-4252-891a-40aa7c08830b&algo_exp_id=bf7a97ca-1fc5-4252-891a-40aa7c08830b-21&pdp_npi=3%40dis%21KRW%218166%215309.0%21%21%216.23%21%21%402103223416907961610365929e3aed%2112000033572413870%21sea%21KR%21757867175&curPageLogUid=0oEub2KarThM&aff_fcid=d329259fad0f416ea60b80de705320b4-1692621406914-03870-_DB7IDSj&tt=CPS_NORMAL&aff_fsk=_DB7IDSj&aff_platform=portals-tool&sk=_DB7IDSj&aff_trace_key=d329259fad0f416ea60b80de705320b4-1692621406914-03870-_DB7IDSj&terminal_id=5ed3c00e5a04408d9a44cf5cf283899a&afSmartRedirect=y





파일 공유는 아이디어를 나누기 위한 목적입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.

Canon FD 55mm f1.2_New CINE_Focus gear_02.stl

0.36MB

Canon FD 55mm f1.2_New CINE_Front.stl

0.45MB

Canon FD 55mm f1.2_New CINE_Middle.stl

0.59MB

Canon FD 55mm f1.2_New CINE_Rear.stl

0.26MB

Canon FD 55mm f1.2_New CINE_Aperture base.stl

0.50MB

Canon FD 55mm f1.2_New CINE_Aperture gear.stl

0.38MB

Canon FD 55mm f1.2_New CINE_Focus base.stl

0.64MB
