[Upgrade lens housing] 7 artisans 12mm f2.8 (MFT)

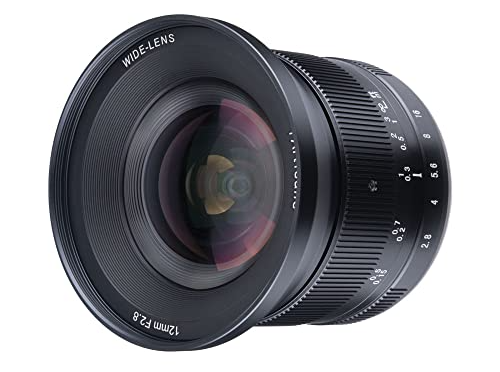

7 artisans 12mm f/2.8은 가성비 렌즈이지만, 그 만큼 비용을 절약하기 위해 몇 가지 방법으로 단순화되었습니다. 작고 사용하기 어려운 수동 초점 및 조리개 컨트롤 조작부의 경우 특히 그렇습니다. 조리개 링도 매우 느슨하고 쉽게 돌아가서 조리개 설정이 의도치 않게 변경될 수 있습니다. 하우징을 업그레이드하여 렌즈의 사용성을 높이고 싶었습니다.

하우징 부품은 나사를 사용하여 쉽게 렌즈에 부착되도록 설계되었습니다. 포커스 기어는 3D 프린터로 인쇄하거나 온라인으로 구매할 수 있는 고무 팔로우 포커스 기어 중 선택적으로 적용할 수 있습니다. (고무 팔로우 포커스 기어 링의 질감이 쓸만합니다) 필요에 따라 전면 하우징, 초점 하우징 또는 조리개 하우징만 설치하도록 선택할 수 있습니다.



렌즈를 분해하거나 원래 부품을 제거할 필요가 없습니다. 전면 하우징은 외경이 85mm이며 67-82mm 스텝업 링 어댑터를 사용하여 82mm 필터를 부착할 수 있습니다. 스텝 업 링은 원래 67mm 렌즈 캡과 함께 사용하거나 82mm 렌즈 캡을 사용할 수 있습니다.

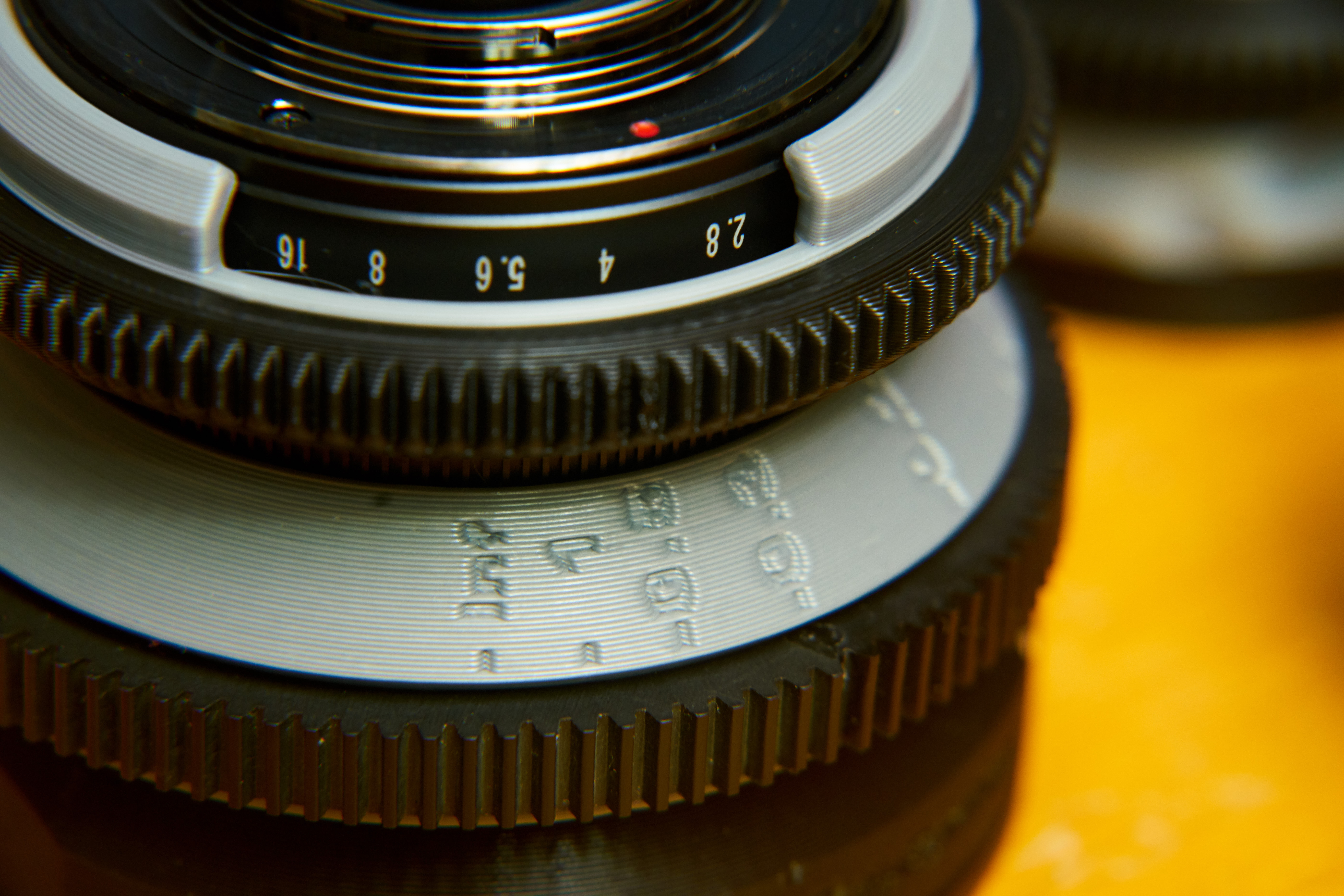

조리개 하우징 고정 나사의 조임을 조절하여 조리개 링이 돌아가고 의도치 않게 조리개 설정이 변경되는 것을 방지할 수 있습니다.

하우징 업그레이드는 MFT 렌즈용으로 설계되었으며 Sony E-마운트 렌즈에도 맞을 가능성이 높습니다. 그러나 Fujifilm X-mount 또는 Nikon Z-mount 렌즈에는 렌즈 하단의 모양이 다르기 때문에 적합하지 않습니다.



3D 프린팅 부품 외에 필요한 부품은 다음과 같습니다.



- 7 artisans 12mm f/2.8 lens

https://s.click.aliexpress.com/e/_DdZrTwl

https://www.aliexpress.com/item/1005005792371738.html?spm=a2g0o.productlist.main.15.4bbf4954YWRE78&algo_pvid=b70c2549-344b-499b-b3be-7e89c16de04a&algo_exp_id=b70c2549-344b-499b-b3be-7e89c16de04a-7&pdp_npi=3%40dis%21USD%21210.34%21122.0%21%21%21210.34%21%21%40214527fd16899478744842757d0730%2112000034369945392%21sea%21KR%21757867175&curPageLogUid=zcFuACCA5fmh&aff_fcid=e73335a2d70b4bf9a883f06881c6e32d-1689947978218-00179-_DdZrTwl&tt=CPS_NORMAL&aff_fsk=_DdZrTwl&aff_platform=portals-tool&sk=_DdZrTwl&aff_trace_key=e73335a2d70b4bf9a883f06881c6e32d-1689947978218-00179-_DdZrTwl&terminal_id=1a97740703584c75b4e70f74d25a5d6d&afSmartRedirect=y

- 67-82mm step-up 필터 어댑터

https://s.click.aliexpress.com/e/_DntOpZ3

https://www.aliexpress.com/item/1005004782661211.html?spm=a2g0o.productlist.main.23.238a7650TNzezD&algo_pvid=82c3090a-266d-4428-958d-007c1a504b5e&algo_exp_id=82c3090a-266d-4428-958d-007c1a504b5e-11&pdp_npi=3%40dis%21USD%211.23%210.99%21%21%218.78%21%21%402100ba4716893201334983495d0743%2112000030469042939%21sea%21KR%21757867175&curPageLogUid=8hnJRGcYGR0m&aff_fcid=ba6bf5abbe3a4775a44b6a7552c8a280-1689320188495-02585-_DntOpZ3&tt=CPS_NORMAL&aff_fsk=_DntOpZ3&aff_platform=portals-tool&sk=_DntOpZ3&aff_trace_key=ba6bf5abbe3a4775a44b6a7552c8a280-1689320188495-02585-_DntOpZ3&terminal_id=d6eda8b031d34b318540479e4d5b871e&afSmartRedirect=y



- M3 x 8mm 볼트(플랫 헤드) - 3

https://s.click.aliexpress.com/e/_Dkl1AED

https://www.aliexpress.com/item/1005003107985358.html?spm=a2g0o.productlist.main.15.e3153fe9Qn8ojr&algo_pvid=fc756751-5615-49ef-ae93-e4e6b1e4f66a&aem_p4p_detail=202307140038558278022555794800002982539&algo_exp_id=fc756751-5615-49ef-ae93-e4e6b1e4f66a-7&pdp_npi=3%40dis%21USD%211.29%210.93%21%21%211.29%21%21%40213be68416893203354971575d078f%2112000024127030885%21sea%21KR%21757867175&curPageLogUid=DUh7vmwhcNB5&search_p4p_id=202307140038558278022555794800002982539_8&aff_fcid=dbb4a16ac0b74a34877764e09f35ae0d-1689320457697-05277-_Dkl1AED&tt=CPS_NORMAL&aff_fsk=_Dkl1AED&aff_platform=portals-tool&sk=_Dkl1AED&aff_trace_key=dbb4a16ac0b74a34877764e09f35ae0d-1689320457697-05277-_Dkl1AED&terminal_id=162160bfe4564f6d9691743341c25209&afSmartRedirect=y

- 고무 팔로우 포커스 기어(옵션)

https://s.click.aliexpress.com/e/_DdUQxGp

https://www.aliexpress.com/item/32961097450.html?pdp_npi=3%40dis%21USD%211.90%211.33%21%21%21%21%21%402116476a16893200246274338d07f2%2166504042657%21affd%21%21%3Fscm%3Dnull&pvid=null&gatewayAdapt=glo2kor&aff_fcid=949000cfbbe347d3829966b353f1591f-1689320097070-08566-_DdUQxGp&tt=CPS_NORMAL&aff_fsk=_DdUQxGp&aff_platform=portals-tool&sk=_DdUQxGp&aff_trace_key=949000cfbbe347d3829966b353f1591f-1689320097070-08566-_DdUQxGp&terminal_id=ba4a070011a84fe0a447562f57c9bbe9&afSmartRedirect=y

- 순간접착제



- 가성비 추천 프린터

https://s.click.aliexpress.com/e/_De4ryzz

https://www.aliexpress.com/item/4001279175159.html?spm=a2g0o.productlist.main.1.654959506Kgydy&algo_pvid=f50476f5-ccf8-4574-b498-f6a34203c3bc&algo_exp_id=f50476f5-ccf8-4574-b498-f6a34203c3bc-0&pdp_npi=4%40dis%21USD%21299.98%21131.99%21%21%21299.98%21%21%40210318d116909630639562679e7ede%2110000015583857961%21sea%21KR%21757867175%21&curPageLogUid=BFrwFzJwd3nr&aff_fcid=2272239d70b345829004346145337c2b-1690963193465-00247-_De4ryzz&tt=CPS_NORMAL&aff_fsk=_De4ryzz&aff_platform=portals-tool&sk=_De4ryzz&aff_trace_key=2272239d70b345829004346145337c2b-1690963193465-00247-_De4ryzz&terminal_id=1b473bb84fc143a7ae633eec6ba77290&afSmartRedirect=y







- 3D 프린터 출력용 STL 파일

파일 공유는 아이디어를 공유하기 위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.



7artisans_12mm_focus gear.stl

0.30MB

7artisans_12mm_aperture gear.stl

0.29MB

7artisans_12mm_Front.stl

0.61MB

7artisans_12mm_aperture base.stl

0.32MB

7artisans_12mm_focus gear base.stl

0.55MB
