키예프-16U용 (빈티지 영상 렌즈-표준 16미리 필름 포맷) 변환 어댑터 및 포커스 기어 링 만들기 / [DIY] Camera gear - Conversion Adapter and Focus Ring for Kiev-16U (Mir-11M, Vega 7-1, Tair-41M), Vintage Movie Lenses

https://youtu.be/s0e2_IxxAeQ





이 렌즈는 원래 Kiev 16u 영화 카메라에 장착 된 소련 프라임 렌즈의 빈티지 세트입니다. (표준 16mm 필름 형식)



Kiev-16U [출처] 구글링

<Standard 16mm>

"표준 16mm의 사진 촬영 영역은 10.26mm × 7.49mm (0.404 인치 × 0.295 인치), 종횡비 1.37 : 1, 표준 사전 와이드 스크린 아카데미 비율 35mm입니다."

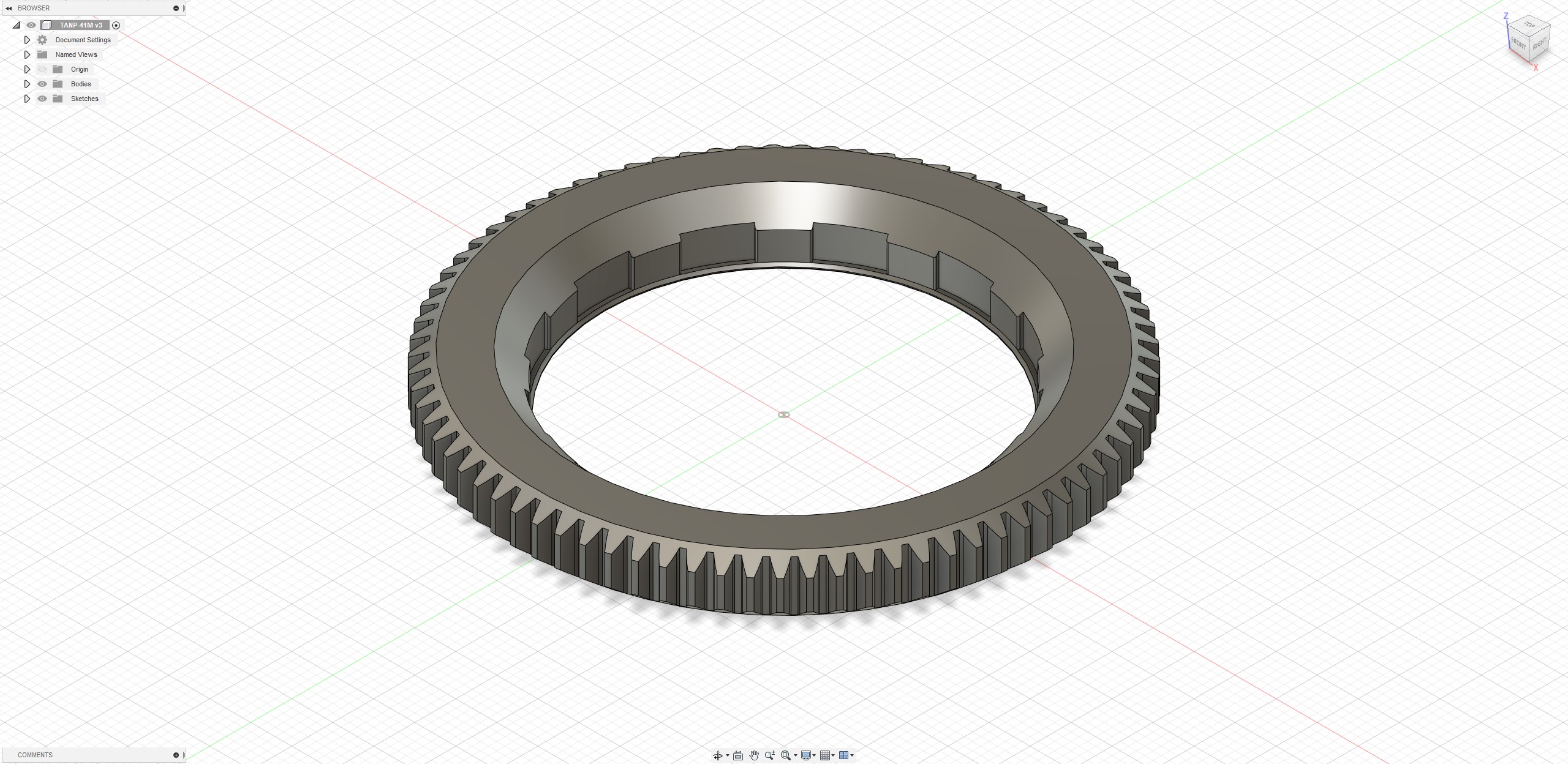

Kiev 16 U 카메라의 마운트는 흔하지 않은 32mm 0.5 피치 나사 장착 방법이며 플랜지 후면 거리는 31mm입니다. 일반 L39 마운트의 플랜지 후면과 약 2.2mm의 차이가있어 간단한 확장 변환 어댑터로 설계되었습니다. (L39 ~ L / M 마운트 등)이 렌즈는 매우 작지만 장점이 있지만 초점 링을 조작하기 어렵다는 단점이 있습니다. 이를 개선하기 위해 포커스 기어 링에 부착 된 M0.8 표준 기어 피치의 포커스 기어링 부분을 추가로 설계했습니다.



M32 to M39 변환 어댑터와 아래 링크의 M39 어댑터에 직접 장착할 수 있는 어댑터 버전도 추가했습니다. 이는 회전 장착 방식의 단점을 개선해서 M4 그럽 나사를 이용해서 렌즈를 단단히 고정할 수 있는 장점이 있습니다.



https://s.click.aliexpress.com/e/_AexNKr

3.32US $ 24% OFF|Leica L39 M39 렌즈 용 L39 NEX 마운트 어댑터 링 Sony NEX 3/C3/5/5n/6/7 New Au25 20 Dropship|Lens Adapt

https://s.click.aliexpress.com/e/_9ujD2J

1.57US $ 45% OFF|L39 메탈 렌즈 어댑터 스크류 마운트 렌즈 링 캐논 EOS 용 Nikon AI 용 Sony AF 용 Pentax PK



L/M 헬리코이드 어댑터를 활용해서 이 렌즈의 작은 포커스 링과 부족한 조작감 등의 단점 해결에 도움이 되며, 극단적인 접사 촬영까지 가능하므로 여러 장점이 있다고 생각해서 적극 추천합니다. (테크아트 LA-EA7 등의 활용 또한 가능하지만, APS-C 영역에서도 눈에 띄는 비네팅이 발생하고, 선명한 이미지 줌-Clear image zoom-을 X1.6로 활성화하여 비네팅을 제거하도록 설정하면, 정지 이미지 촬영 모드에서 Raw 파일 설정을 선택할 수 없으며, 동영상 모드에서는 AF-C로 인해 테크아트 LA-EA7의 자동초점이 작동하지 않으므로 효용이 그리 높아보이지는 않는다)



https://s.click.aliexpress.com/e/_9zI1U3

4.99US $ |M39 L (M) 35 135mm 어댑터 링 L(M39) LM Leica M39 용 LSM LTM 렌즈 Leica VM ZM 용 Techart LM EA7 합금 회전

https://s.click.aliexpress.com/e/_AMHlxv

27.5US $ |매크로 초점 헬리콥터 어댑터 링 leica M LM 렌즈 용 panasonic M43 gm1 em1 em5 em10 gh4 gh5 G1 GF1 gf8 GF

https://s.click.aliexpress.com/e/_A46iyR

27.8US $ |LM NEX 매크로 초점 소니 E 마운트 카메라 A5000 A6000 NEX 5R NEX 7 A7 a9에 Leica M 렌즈 용 헬리콥터

렌즈 전면의 필터 나사산은 35.5mm입니다. 35.5mm 필터는 일반적이지 않기 때문에 스텝 업 링을 사용하고 싶었습니다. 단, Mir-11M, Vega-7-1은 필터 스텝 업 링이 장착 된 경우 비네팅이 심할 수 있으므로주의가 필요합니다. Tair-41M의 경우 전면의 긴 후드 구조를 회전시켜 제거 할 수있어 이미지 서클 면적이 크게 늘어납니다. (분리 된 부분은 34mm 필터 나사산과 동일하므로 34mm 필터 또는 스텝 업 링을 부착 할 수 있습니다.) 렌즈 뒷면의 링을 제거하면 APS-C/Super 35mm에 맞는 이미지 서클을 얻을 수 있습니다. 그러나 주변에 심한 구면 수차가 발생하므로 권장하지 않습니다.





이 렌즈의 제작 품질은 일반적으로 만족 스럽지만 그리스 품질은 좋지 않습니다. 오랜 시간이 지나면 굳어지고 제대로 작동하지 않으므로 제거하고 새로운 고점도 실리콘 그리스로 교체하는 것이 좋습니다.













파일 공유는 아이디어를 공유하기위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.

M32 to M39 conversion adapter.stl

0.74MB

kiev-16U to l39 conversion_adapter Ver2.stl

0.76MB

Focus_gear _Tair-41M.stl

0.25MB

focus_gear_Mir-11M &amp; Vega7-1.stl

0.34MB
