Canon FD 55mm f/1.2 S.S.C 렌즈 리하우징_K35 시네 프라임의 오마쥬 세트 / Canon FD lens 55mm f1.2 Rehousing (a homage to 'K35 cine prime' 55mm T1.4)



youtu.be/GqLaiYlHQn8

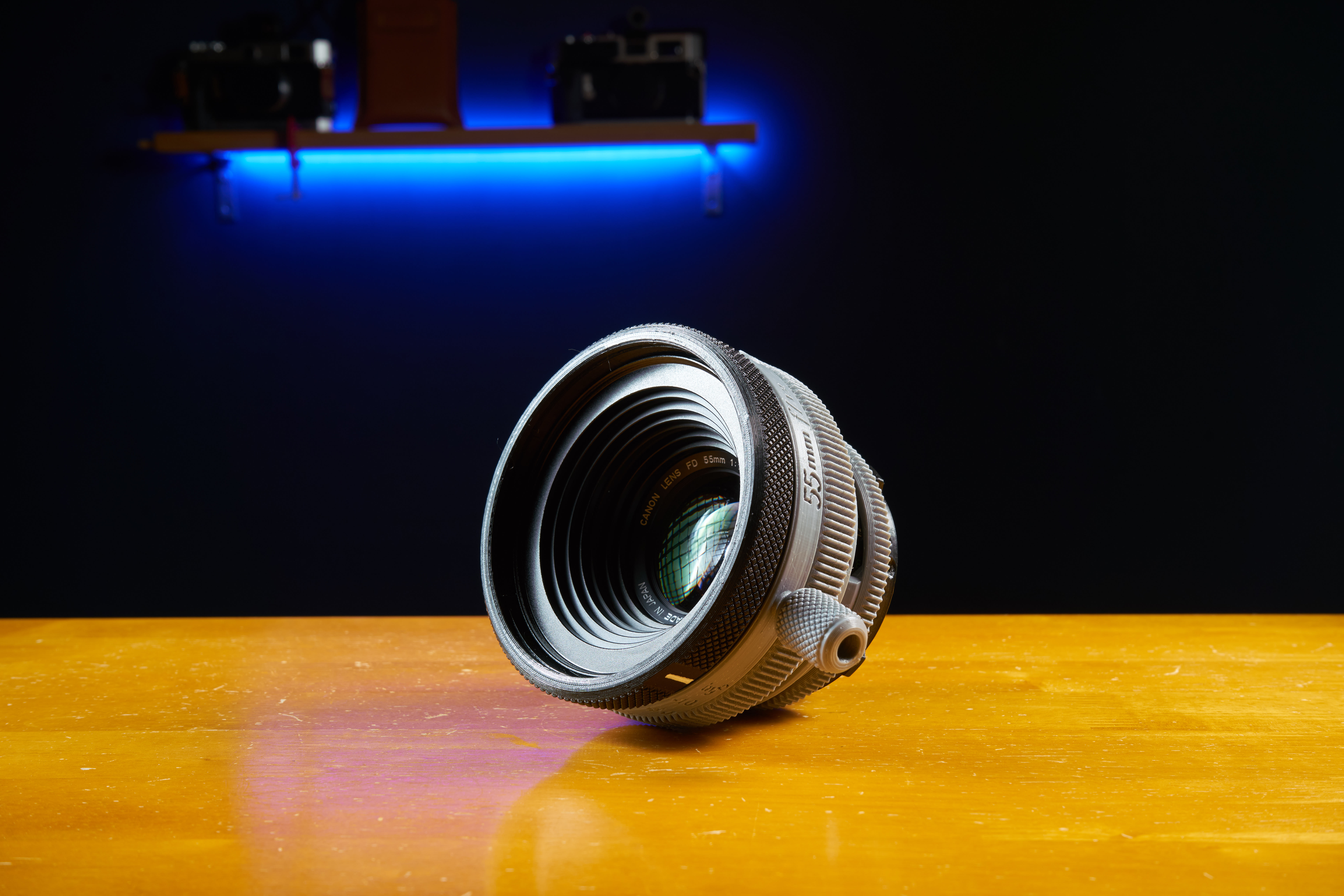

이 맞춤형 렌즈 리 하우징은 "Canon FD 55mm f / 1.2 S.S.C"에 최적화되어 있습니다.



나는 k35 Cine Prime에 경의를 표하는 렌즈 세트를 만들고 싶었습니다. k35 Cine Prime은 대부분의 광학 디자인을 Canon FD 렌즈와 공유하므로 Cine 렌즈 표준에 맞게 Canon FD Prime 렌즈를 다시 수용하려고 했습니다. 그러나 몇 가지 문제로 인해 K35 Cine Prime과 유사한 수준에 도달하지 못합니다. 55mm 초점 거리 K35 Cine Prime (K35 55mm T1.4)은 FD 55mm f1.2 '비구면'의 광학 설계와 비슷하지만, 이 렌즈는 희귀하고 비싸고 방사능 검출되는 문제가 있기 때문에 부득이하게 비구면이 아닌 보통의 FD 55mm f1.2 SSC 렌즈를 선택해야 했습니다.

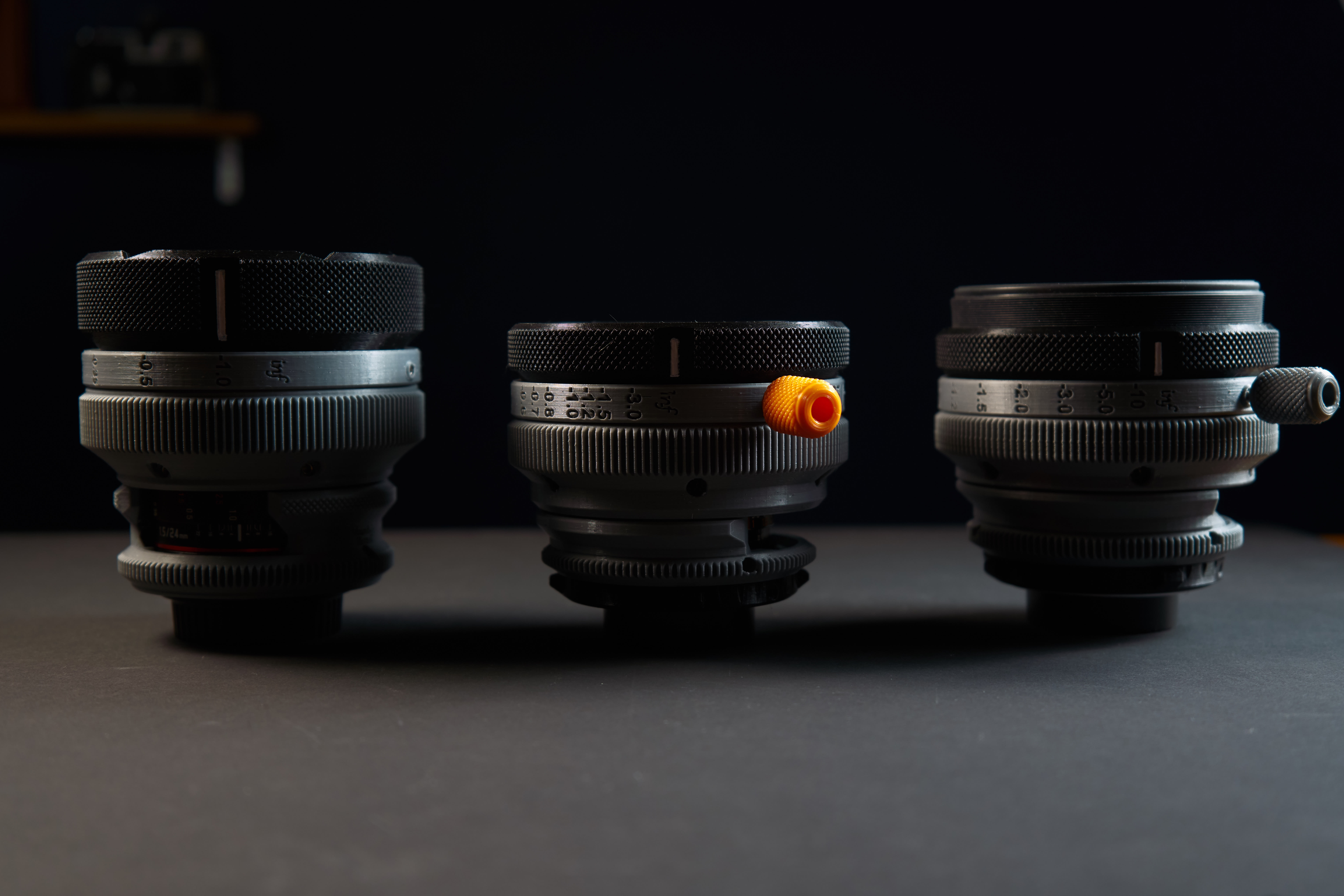

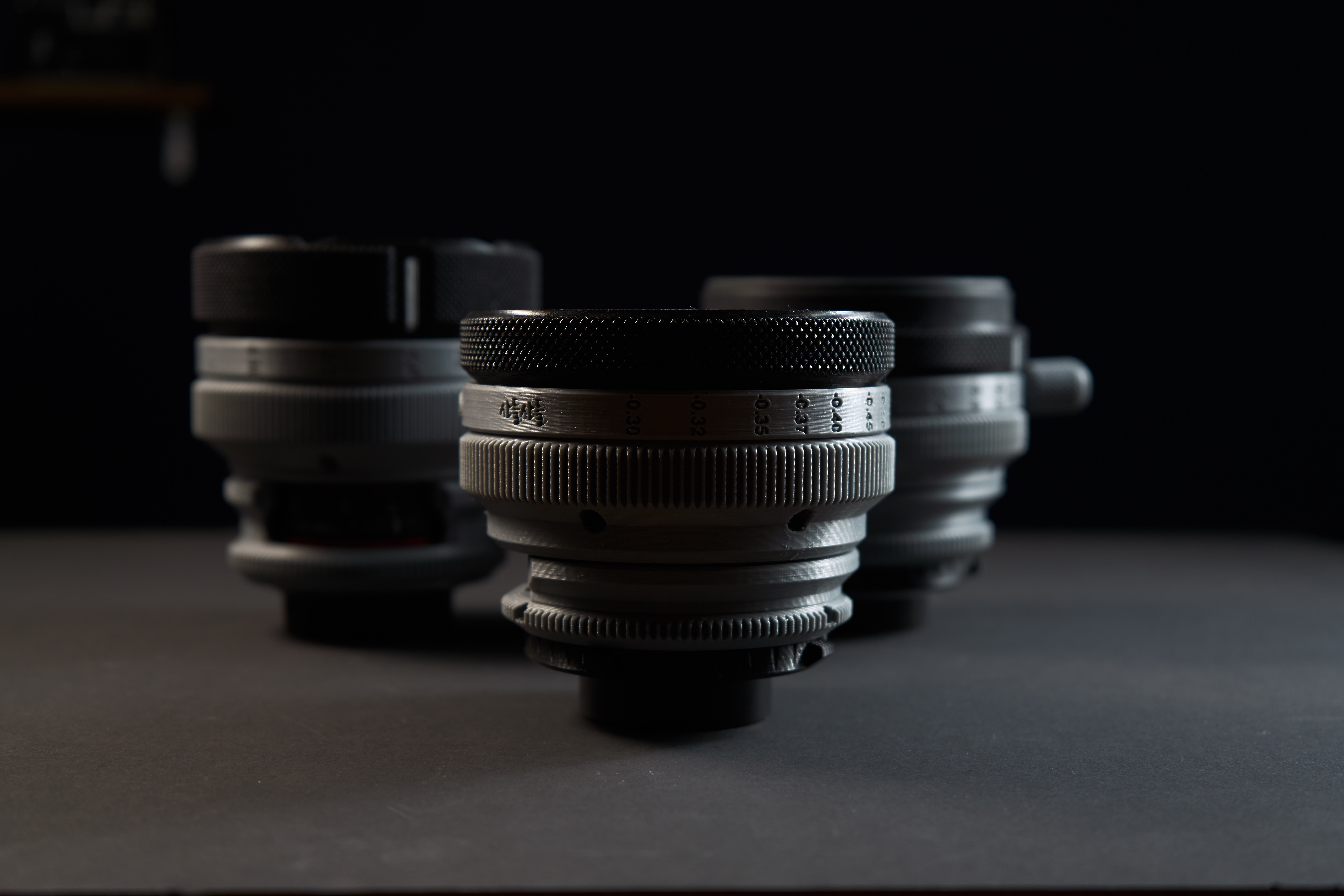

K35 시네 프라임 렌즈 세트는 18mm 24mm, 35mm, 55mm 및 85mm로 구성됩니다. 그러나 FD 85mm f1.2를 소유하고 있지 않고 추가 제품을 구매할 여유가 없기 때문에 이를 위한 Lens re-housing이 일시적으로 중단되었습니다. 나는 시기를 확정할 수 없지만 현재 계획은 예산이 허용하는 한 FD 17mm 또는 20mm와 85mm를 추가하여 k35 시네 프라임에 대한 존중의 리하우징 세트를 마무리하는 것입니다.

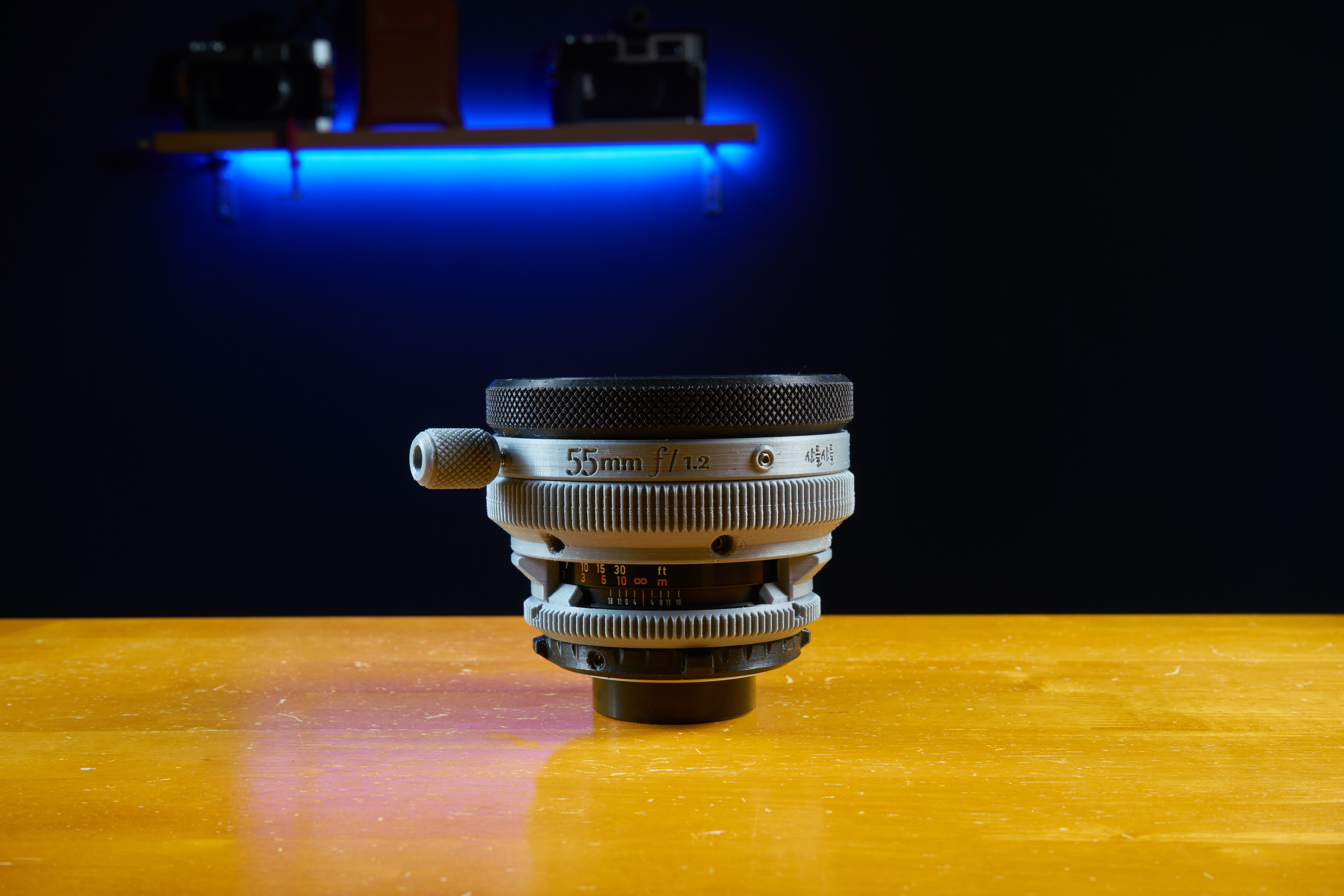

매번 비슷한 디자인을 반복하는 것이 지겨워서 실용적이고 새로운 아이디어를 추가하고 싶었습니다. 그중 하나는 수동 초점의 유용성을 높이기 위해 회전 가능한 초점 위치(임의의 두 지점을 설정할 수 있는) 표시기 링의 디자인입니다. (포커스 거리 표시 부분과 장착 위치가 겹치므로 둘 중에 하나만 선택적으로 장착할 수 있습니다)

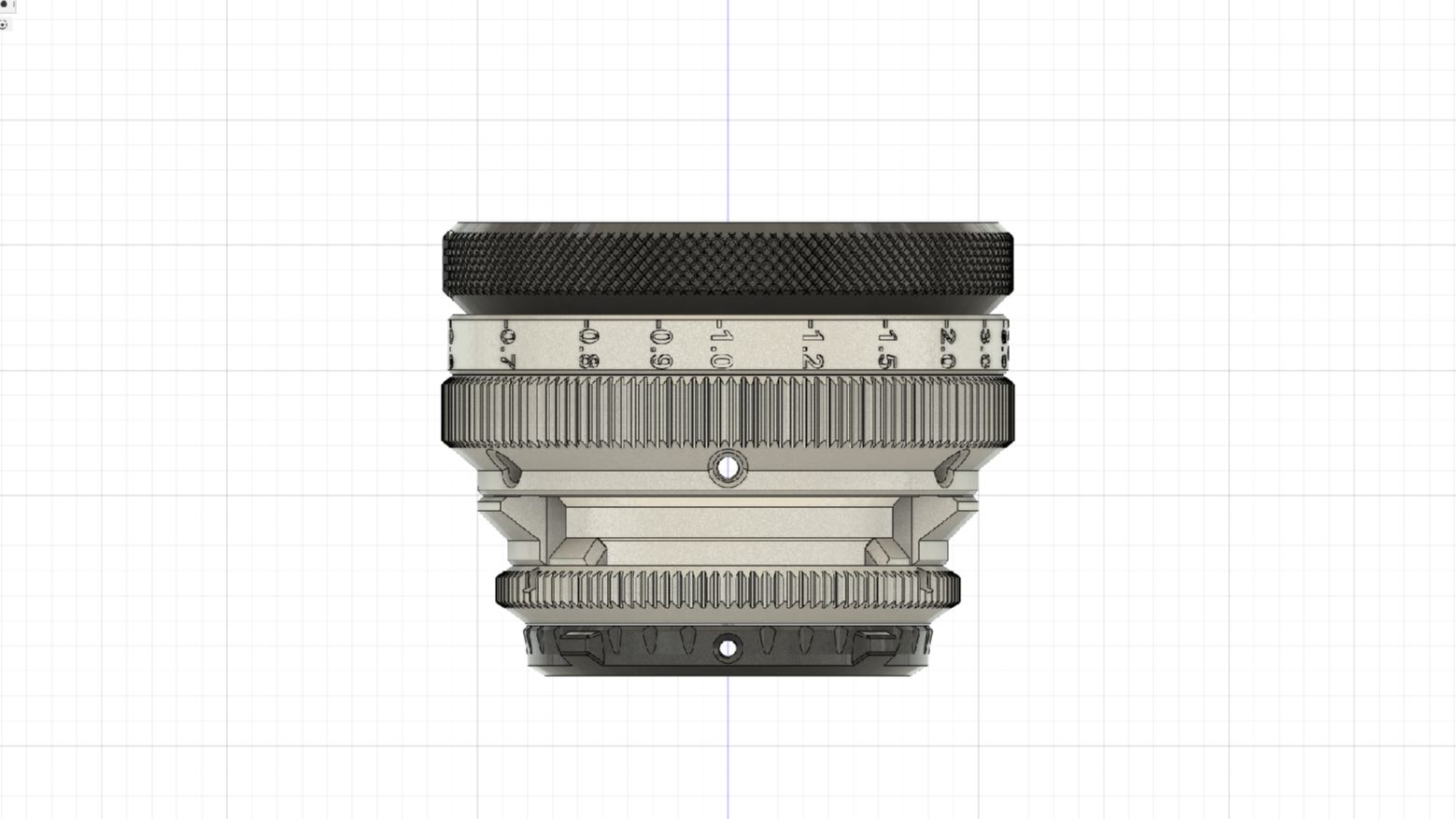

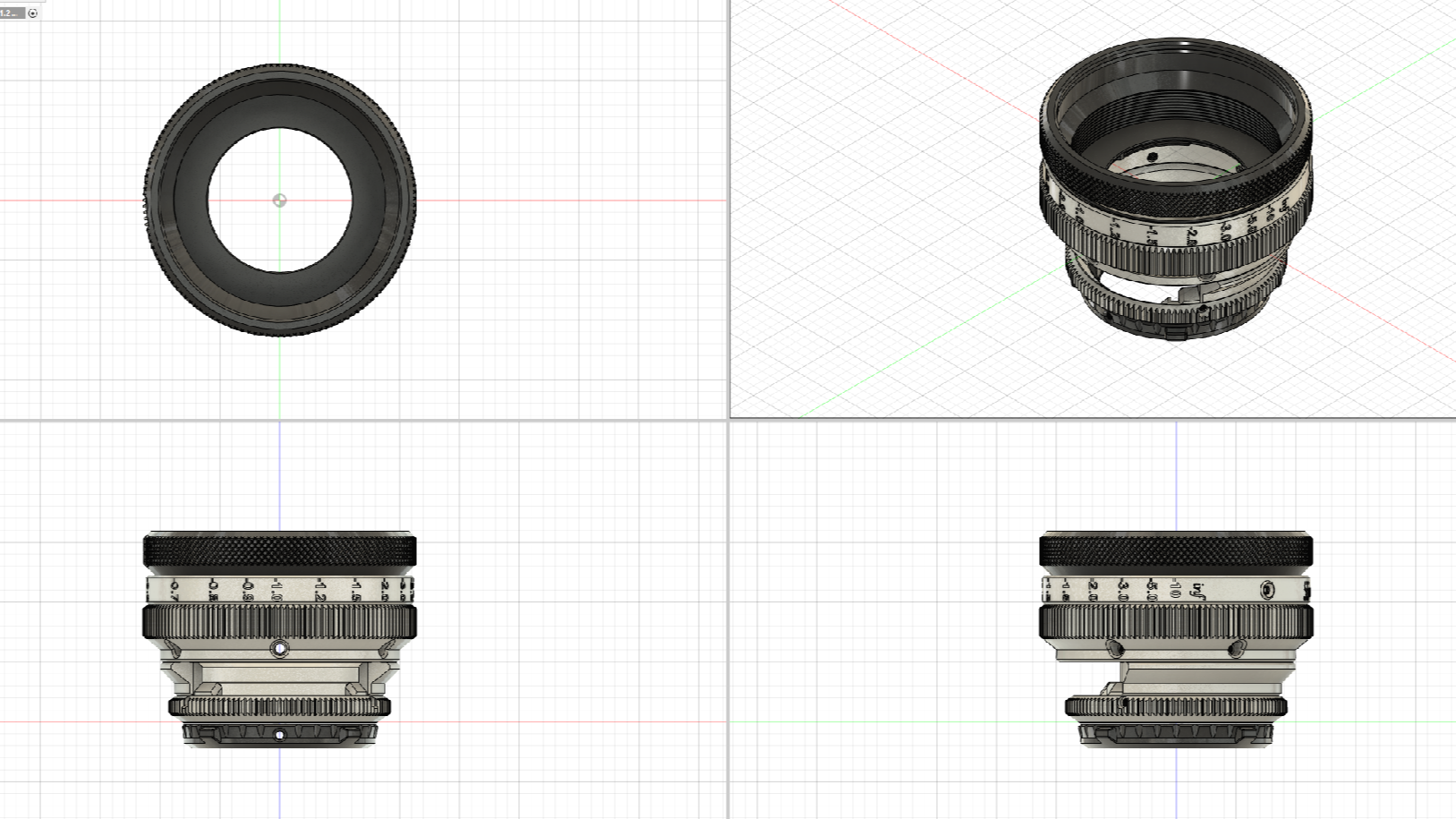

이 렌즈 하우징은 외경(바깥 지름)이 114mm이고 초점 기어도 시네마 렌즈에 적용된 0.8M 표준화 기어 피치로 적용됩니다. (외경 114mm / 141T) 렌즈의 외경이 커서 약간 부담이 되지만 포커싱 링의 외경이 커질수록 초점을 미세 조정하는 장점이 있습니다. 다른 시네마 렌즈 전용 보조 장치를 사용할 때 유용합니다.





여러 M5 및 M4 표준 그럽 나사를 사용하여 단단히 고정되도록 설계되었습니다. 전면에 사용되는 필터 스텝 업 링은 일반 원형 필터를보다 쉽게 ​​사용할 수 있도록 설계되었으며 렌즈 하우징의 전면 부를 안정적으로 고정하도록 설계되었습니다. 전면의 표준 필터 장착 나사 표준이며 내경(안쪽 지름) 95mm입니다. (95mm step-up ring과 95mm lens cap은 아래 링크 참고)



https://s.click.aliexpress.com/e/_dVL26qD

US $1.85 18% OFF|오리지널 rise (uk) 82mm 95mm 82 95mm 82 ~ 95 스텝 업 링 필터 어댑터 블랙|filter adapter|filter r

https://s.click.aliexpress.com/e/_DEFh0YH

https://www.aliexpress.com/item/1005004183443047.html?spm=a2g0o.productlist.main.1.6e7220f5fKS6b7&algo_pvid=8e4a1ade-63c1-4d2b-82d7-f92ac4cb197e&algo_exp_id=8e4a1ade-63c1-4d2b-82d7-f92ac4cb197e-0&pdp_npi=3%40dis%21USD%211.00%211.0%21%21%211.00%21%21%40214527c616896492605084187d0769%2112000028310366851%21sea%21KR%21757867175&curPageLogUid=3hh7Sla3ZSUW&aff_fcid=ca4ff049f82d4015b98ae87195c9b834-1689649590499-02028-_DEFh0YH&tt=CPS_NORMAL&aff_fsk=_DEFh0YH&aff_platform=portals-tool&sk=_DEFh0YH&aff_trace_key=ca4ff049f82d4015b98ae87195c9b834-1689649590499-02028-_DEFh0YH&terminal_id=966793f64fc84994beb842516af4e8e2&afSmartRedirect=y

https://s.click.aliexpress.com/e/_DdgFv65

https://www.aliexpress.com/item/1005004183443047.html?spm=a2g0o.productlist.main.1.6e7220f5fKS6b7&algo_pvid=8e4a1ade-63c1-4d2b-82d7-f92ac4cb197e&algo_exp_id=8e4a1ade-63c1-4d2b-82d7-f92ac4cb197e-0&pdp_npi=3%40dis%21USD%211.00%211.0%21%21%211.00%21%21%40214527c616896492605084187d0769%2112000028310366851%21sea%21KR%21757867175&curPageLogUid=3hh7Sla3ZSUW&aff_fcid=1521347edd7b435c88ca80eda1753ff0-1689649588008-05608-_DdgFv65&tt=CPS_NORMAL&aff_fsk=_DdgFv65&aff_platform=portals-tool&sk=_DdgFv65&aff_trace_key=1521347edd7b435c88ca80eda1753ff0-1689649588008-05608-_DdgFv65&terminal_id=59513c692d7b4bf5b8efbf7214c4cefa&afSmartRedirect=y



파일 공유는 아이디어를 공유하기위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.



114mm_Canon FD 55mm f1.2 Rehosing_Ver2_FDM77.stl

1.20MB

114mm_Canon FD 55mm f1.2 Rehosing_Ver2_holder_Black.stl

0.28MB

114mm_Canon FD 55mm f1.2 Rehosing_Ver2_Holder_Gray.stl

0.37MB

114mm_Canon FD 55mm f1.2 Rehosing_Ver2_Focus_gear.stl

1.21MB

114mm_Canon FD 55mm f1.2 Rehosing_Front_shot.stl

1.67MB

114mm_Canon FD 55mm f1.2 Rehosing_Aperture.stl

0.71MB

114mm_Canon FD 55mm f1.2 Rehosing_Rear.stl

0.43MB

Konb3 v1.stl

0.73MB
