업그레이드 버전(Ver1.01) - 캐논 FD 55미리 F1.2, 시네 렌즈 리하우징 / Upgrade - Canon FD 55mm f/1.2 S.S.C Re- housing - Converting Vintage STILL Lens to "CINE"





PLA 필라멘트 소재로 제작된 Vintage 렌즈 리 하우징은 온도 변화에 따라 약간 변형되었으며 설계에서 고려되지 않은 결함이 있음을 발견했습니다. 특히, 온도가 상승함에 따라, 정확한 커플 링이 느슨해져서, 제어 유닛이 느슨해 지거나 고정이 필요한 부분이 쉽게 벗겨진다.

이러한 결함을 보완하고보다 안정적으로 만들기 위해 일부 설계가 추가 / 변경되었습니다. 이 디자인 결함을 수정하는 것 외에도 몇 가지 추가 기능을 고려하여 약간 더 나은 디자인으로 업그레이드하려고 했습니다.





업그레이드 세부 정보 (Canon FD 55mm F1.2 S.S.C Re-Housing.Ver1.1)

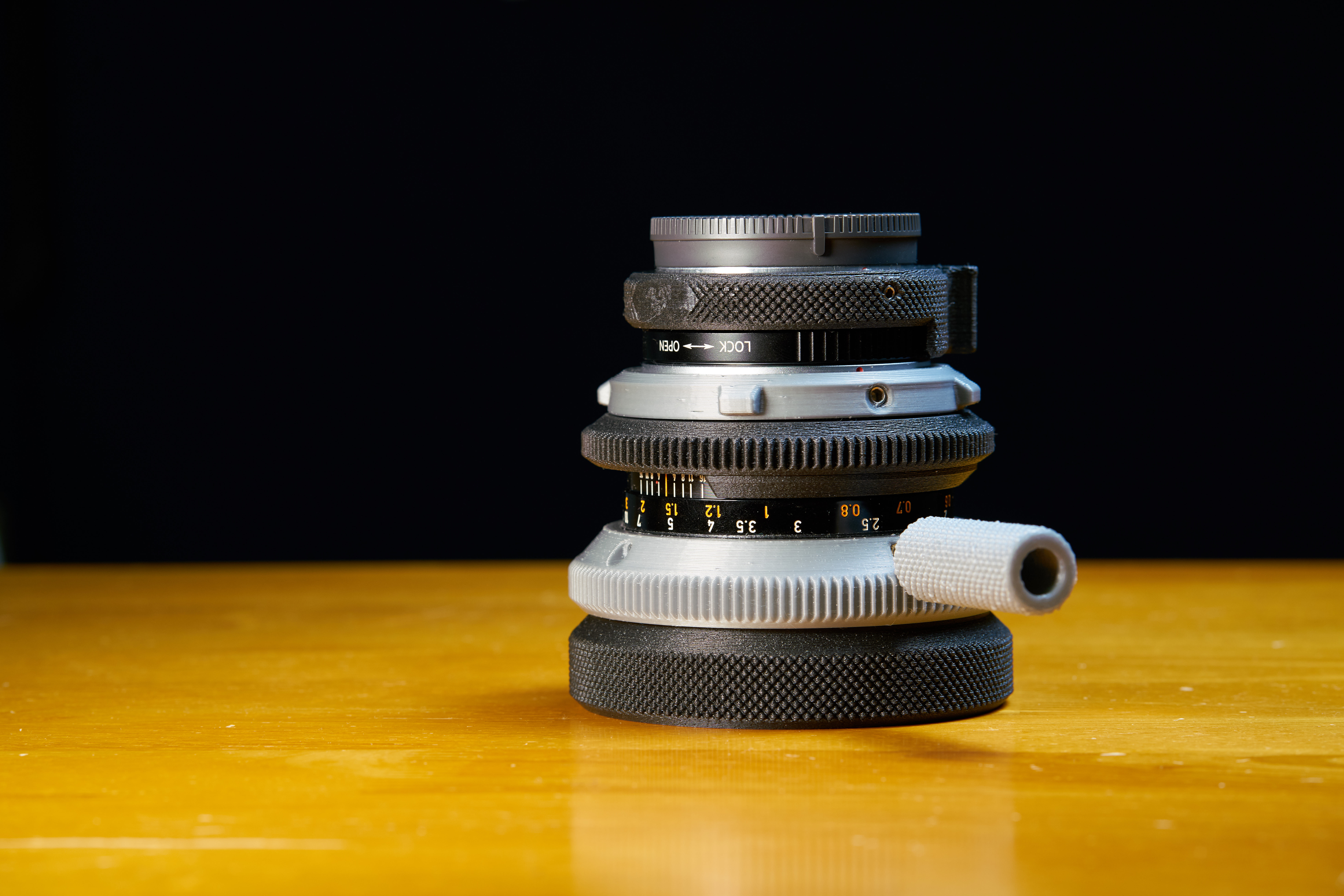

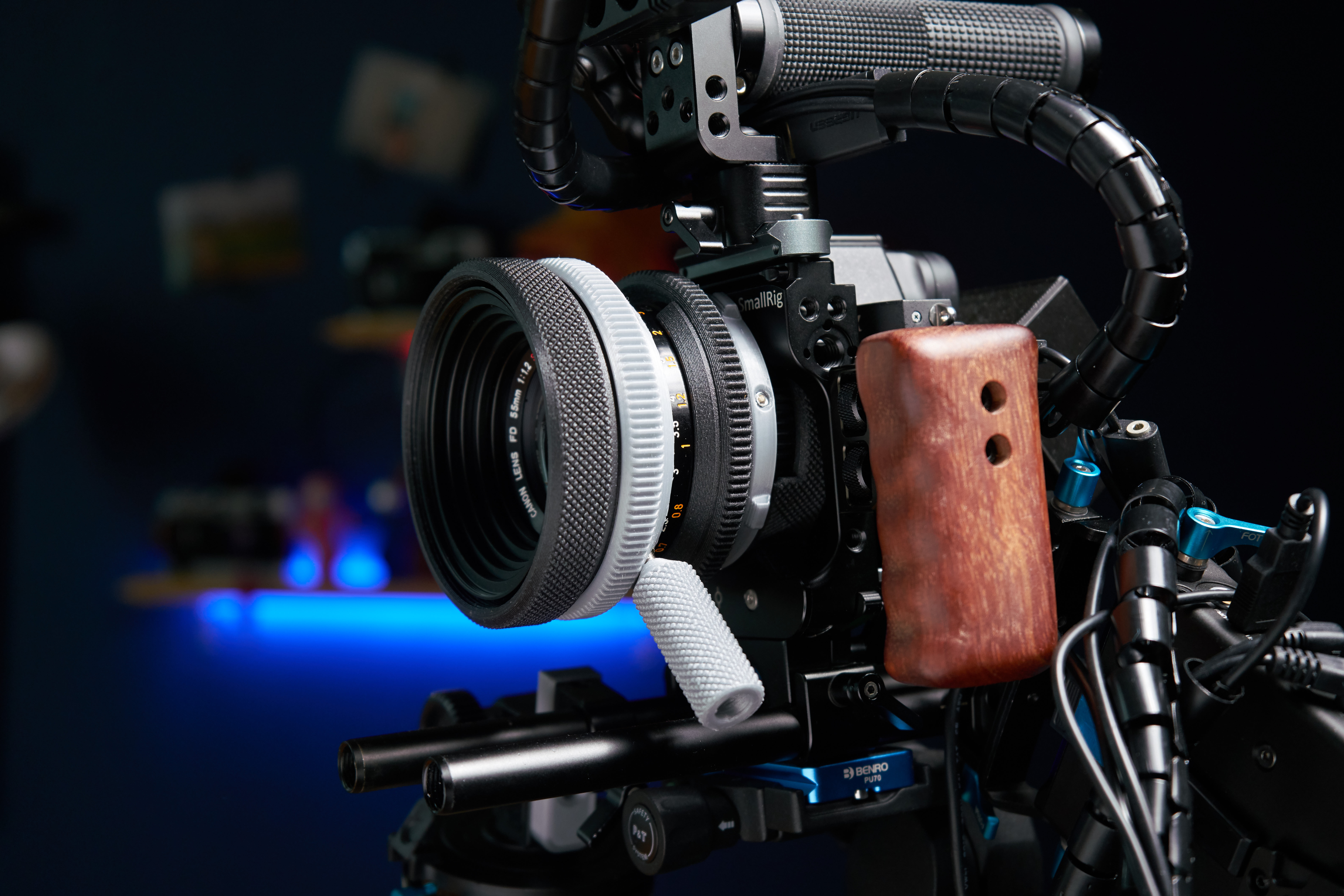

편리한 초점 작동을 위한 분리 가능한 초점 핸들

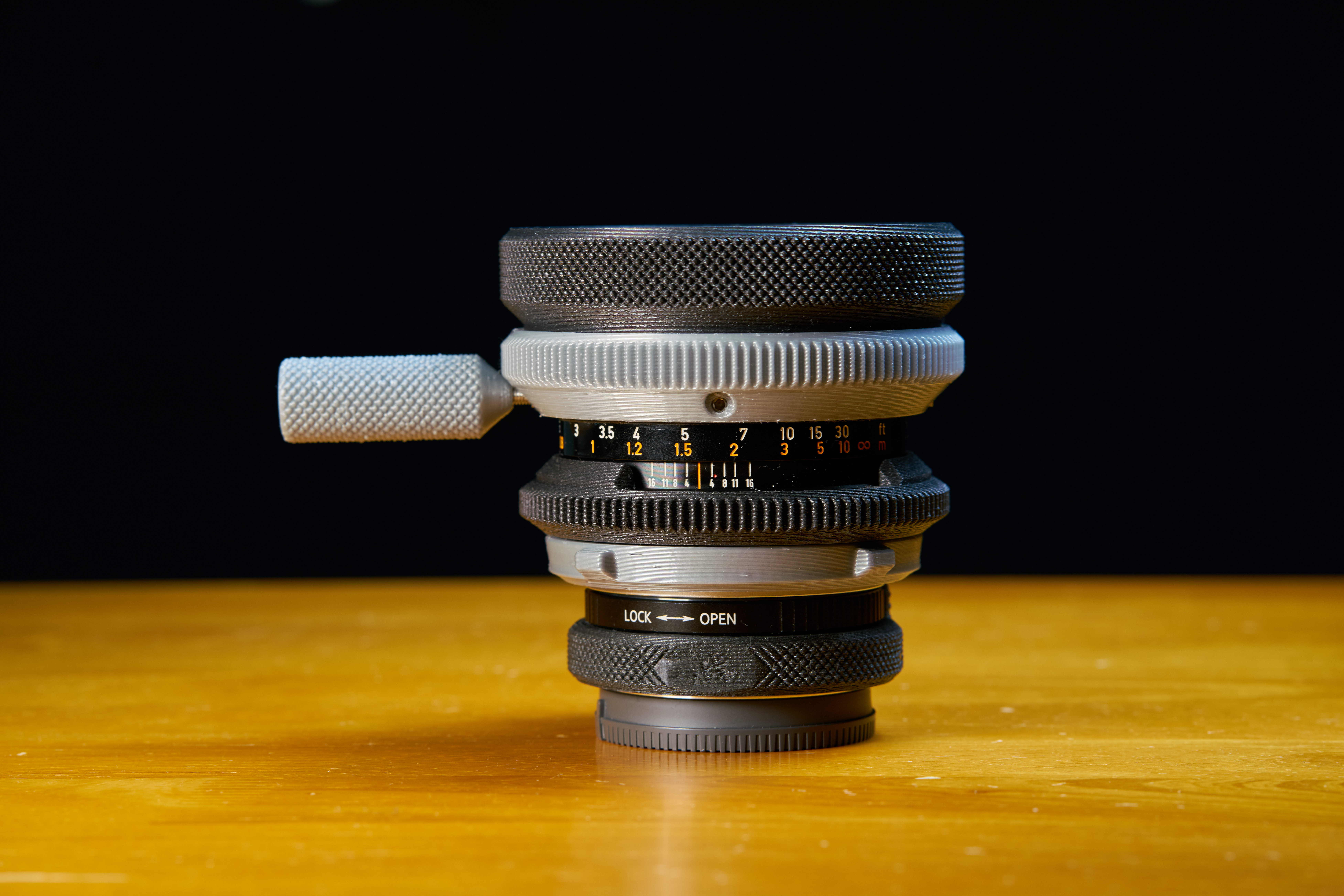

초점 거리 정보를 쉽게 볼 수 있는 개방형 디자인
단순한 구조를 위해 불필요한 부분은 생략되거나 통합

기타 부품
M4 x 4mm 그럽 나사 5 개
M4 x 12mm 나사 1개 (일반 - 머리가 있는 나사)
58-82mm 스텝 업 링 (필터 어댑터)





변경된 부품은 포커스 기어 부품, 조리개 기어 부품 및 후면 부품이며 전체적으로 이전 리 하우징 버전과 동일한 사양이므로 일부 부품만 선택적으로 교체할 수 있습니다. 렌즈 재 하우징의 앞부분은 후드 베이어 넷 장착이며 변경되지 않습니다.



모델링과 출력, 조립의 자세한 내용은 유튜브 영상으로 대신하자. 출력 파일은 아래 첨부 파일을 확인하자.

파일 공유는 아이디어를 공유하기 위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용되지 않습니다.





Canon FD 55mm f1.2 Rehosing_Aperture_Gear_Ver1.01.stl

0.34MB

Canon FD 55mm f1.2 Rehosing_Focus_gear_Ver1.01.stl

0.87MB

Canon FD 55mm f1.2 Rehosing_Front_long.stl

4.94MB

Canon FD 55mm f1.2 Rehosing_Rear_Ver1.01.stl

0.39MB

Canon FD 55mm f1.5 Rehosing_Front.stl

2.61MB

focus Handle_V1.01.stl

1.40MB

K&F FDE adapter_Custom_bracket.stl

1.33MB

cine_lens_housing_cap v10.stl

1.78MB
