Canon nFD 50mm f1.4 Upgrade housing_ Mini CINE type



https://youtu.be/TtBXT8oF4zE


유튜브 영상 속 하우징은 프로토콜 타입으로 촬영되었고, 이후 일부 소소한 디자인 변경이 있었습니다. 따라서 영상과 조금 다른 부분이 있을 수 있습니다.

핸드헬드 촬영에 적합한 작고 가벼운 하우징을 기대하며 모델링했습니다. 비교적 작은 크기임에도 불구하고 기존 모델링 작업량과 동일했고, 가장 큰 어려움은 소형 시네마 타입 하우징의 크기가 작아서 미니어처나 장난감처럼 보인다는 점이었습니다. 이 문제를 해결 또는 완화하려고 모델링 및 시제품 출력 과정을 거치며 노력했습니다. 그럼에도 불구하고 가벼운 nFD 렌즈에 간단한 포커스 기어만 장착하는 것이 더 적절한지도 모르겠습니다. nFD 50mm f1.4 렌즈는 경량화에 중점을 둔 빈티지 렌즈이고, 작고 가벼운 특징을 가진 렌즈에 추가적인 하우징을 장착하는 방식의 업그레이드가 적절한지 여전히 의문입니다.

▶ Front type with hood

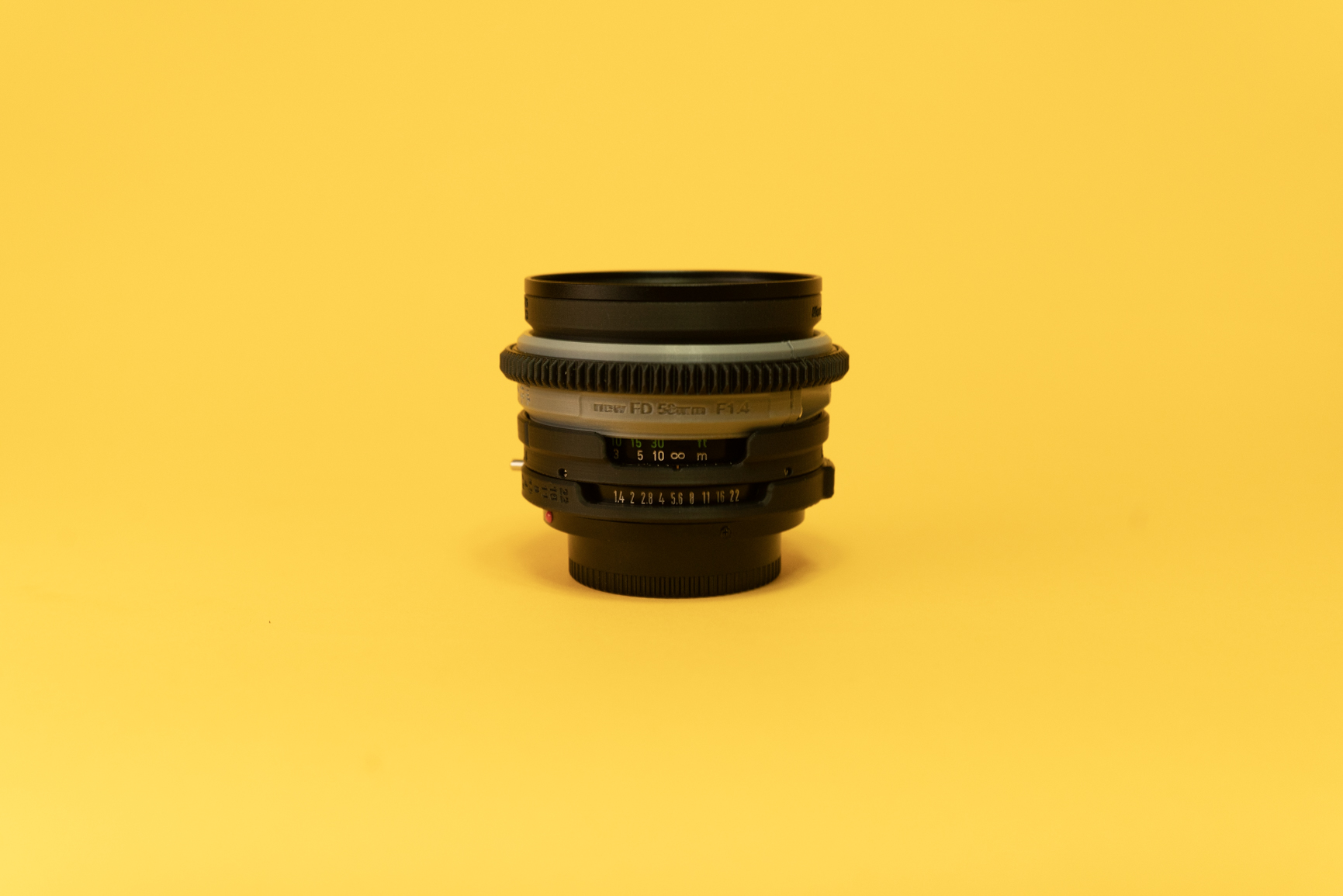

▶ Circular front type with filter thread



nFD 50mm f1.4 업그레이드 하우징의 주요 디자인 특징은 67mm 필터 나사산이 적용된 원형 앞면과 빈티지 스타일 후드를 채택하여 간편한 교체를 가능하게 한 것입니다. 포커스 링에는 0.8M 표준 규격의 기어가 적용되었으며, 전면 외경은 69.5mm, 포커스 기어 부분은 약 82mm입니다. 렌즈의 포커스 거리 정보와 조리개 값을 확인할 수 있도록 디자인되었으며, 측면에서도 확인 가능하도록 포커스 거리 정보와 조리개 정보가 하우징에 추가로 표시되어 있습니다. 또한, 포커스 링과 조리개 링의 수동 조작을 위한 레버를 설치할 수 있도록 디자인되었습니다.






3D 프린팅 이외의 조립에 필요한 부품

M2.5 x 8mm 납작머리 볼트 3개
52-55mm, 55-58mm, 58-62mm, 66-67mm 스텝 업 링 (필터 어댑터)
M2 x 4mm 그러브 볼트 4개
(선택 사항) M3 x 10mm 로케이팅 핀 볼트 3개
M3 x 4mm 헤드리스 그러브 볼트
순간 접착제
초강력 접착제


▶ 조립 방법

인쇄된 "포커스 부품"과 "포커스 기어 부품"을 순간 접착제로 부착합니다.

출력한 "중간 부품"을 M2.5 x 8mm 볼트로 조립합니다. 중간 부품을 더 단단히 고정하려면 중간 부품 측면 구멍에 M2 x 4mm 그러브 나사를 사용하여 적절히 조입니다.

출력한 "조리개 부분"을 M2.5 x 8mm 볼트로 조립하세요. (렌즈 조리개 링의 A 표시 근처에 있는 'EE 핀'을 "조리개 부분" 내부의 작은 홈에 맞추고 올바른 위치에 조립하세요.)

렌즈의 초점 링을 무한대로 돌린 후, 인쇄된 "초점 부분" 측면의 무한대 마크를 중앙 부분의 기준 마크에 맞추고 M2.5 x 8mm 볼트로 조립합니다.

인쇄된 "전면 부분"을 렌즈 전면의 후드 장착용 베이어닛 돌출부에 삽입하고 돌려 조립한 후, 스텝업 링(52-55, 55-58, 58-62, 62-67mm 필터 어댑터)을 렌즈의 필터 나사산에 나사로 고정합니다.

M3 x 10mm 위치 결정 핀 볼트를 초점 부분 측면과 조리개 부분에 연결하여 수동 조작 전용 레버로 사용할 수 있습니다. 또는 선택적으로 M3 x 4mm 그럽 볼트를 초점 부분 측면의 구멍에 조여 초점 부분을 더 단단히 고정할 수 있습니다.

* 인쇄 파일 다운로드: 제공된 링크를 통해 인쇄 파일을 다운로드할 수 있습니다.
https://cults3d.com/en/3d-model/gadget/canon-nfd-50mm-f1-4-upgrade-housing-mini-cine-type
