업그레이드-빈티지 렌즈 하우징 _ "스틸 카메라 렌즈를 CINEMA 렌즈로 전환" - 타쿠마 105미리 / [DIY] SMC Takumar 105mm f2.8 Upgrade - Vintage Lens Housing_"Turn Still Camera lens into a CINEMA lens"

youtu.be/oilHyr8oTjE





이 렌즈 하우징은 Super-Multi-Coated Takumar 105mm f/2.8에 최적화되어 있습니다. 모양과 크기의 차이로 인해 하우징이 다른 버전의 Takumar 렌즈에 맞지 않을 수 있습니다.



각 버전에 대한 정보는 아래 링크를 참조하십시오!

https://www.pentaxforums.com/lensreviews/Super-Multi-Coated-TAKUMAR-Super-Takumar-105mm-F2.8.html

Super-Multi-Coated Takumar/Super-Takumar/Takumar 105mm F2.8 Reviews - M42 Screwmount Telephoto Primes - Pentax Lens Reviews & Le

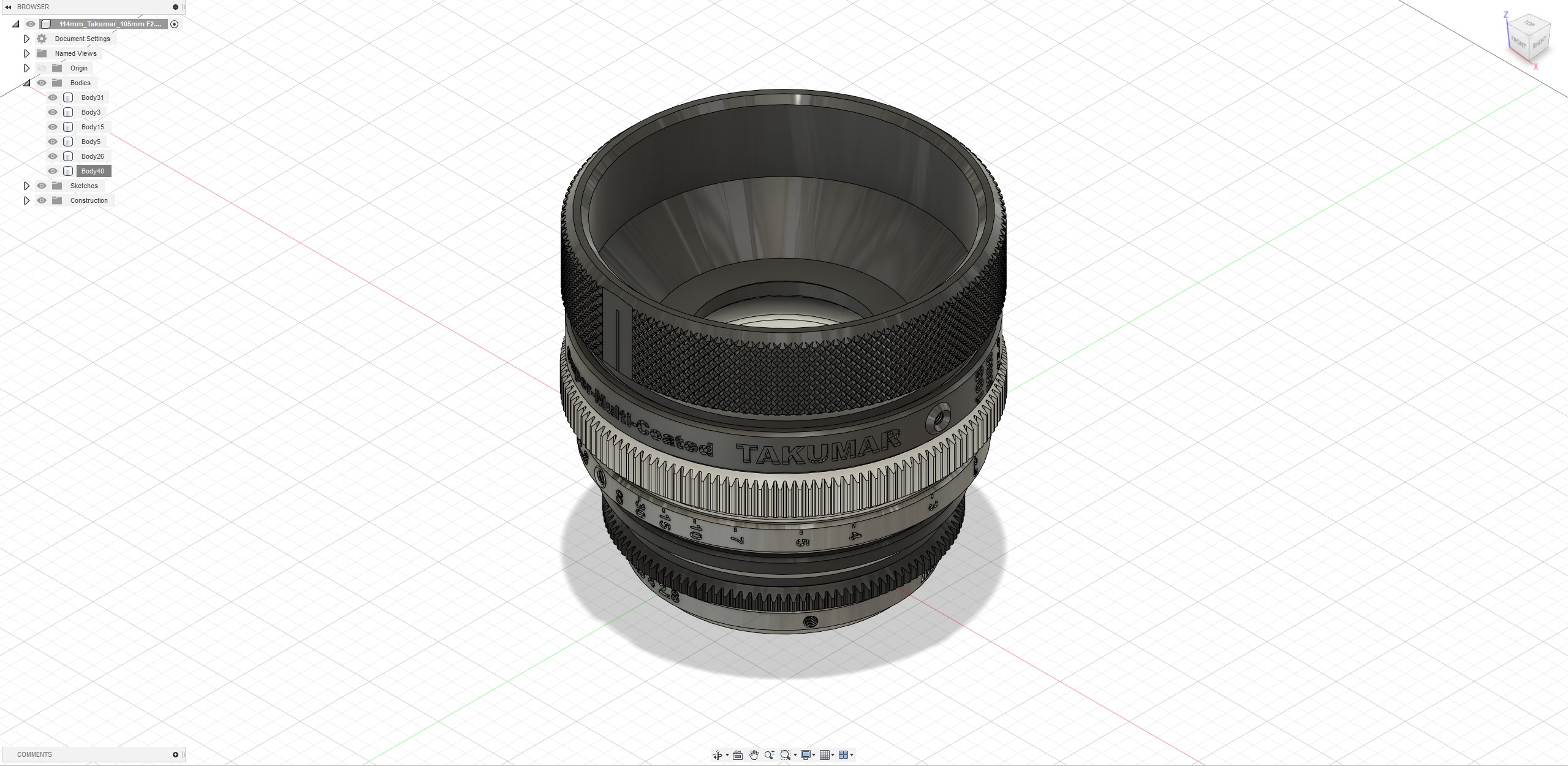

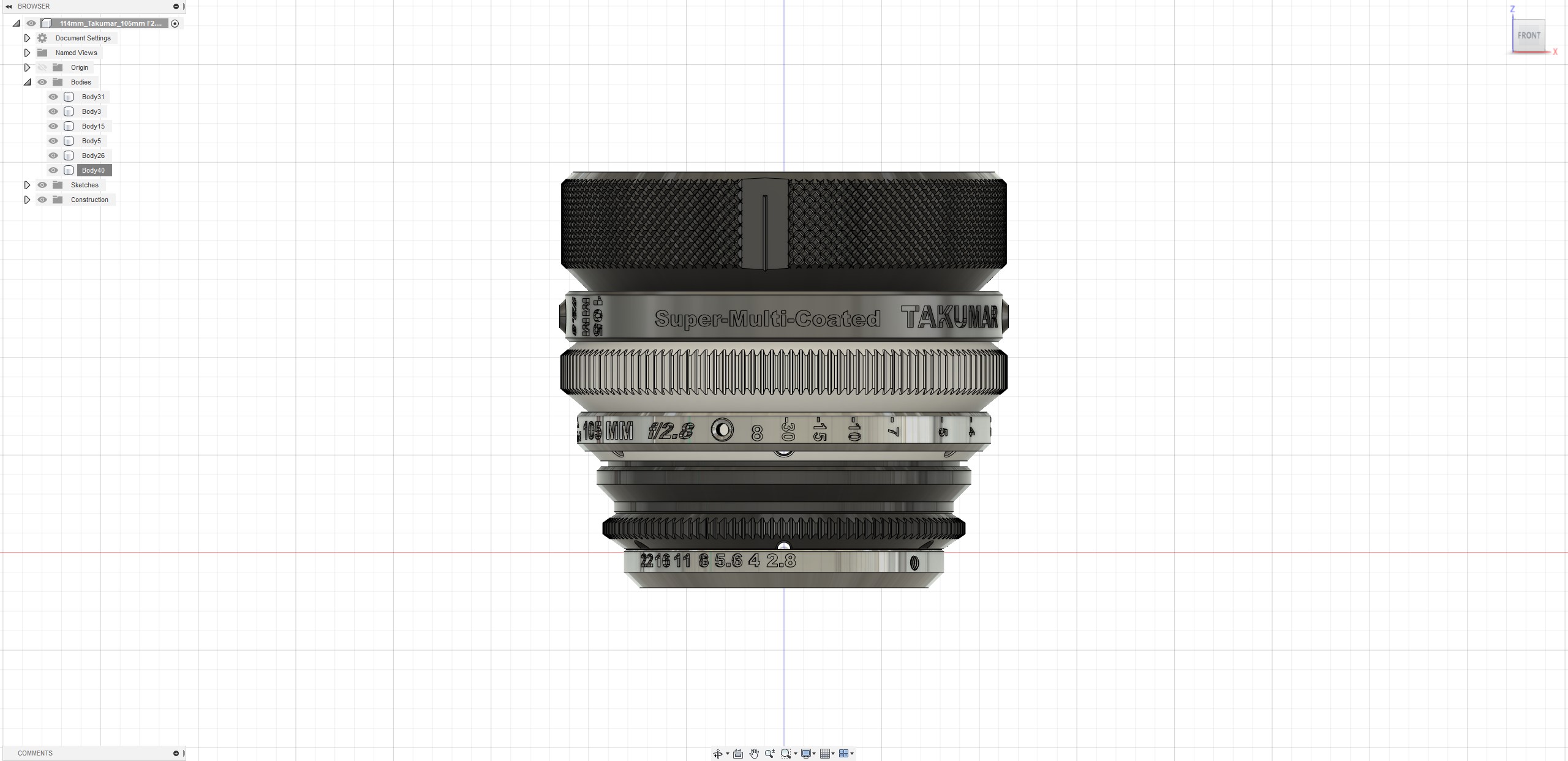

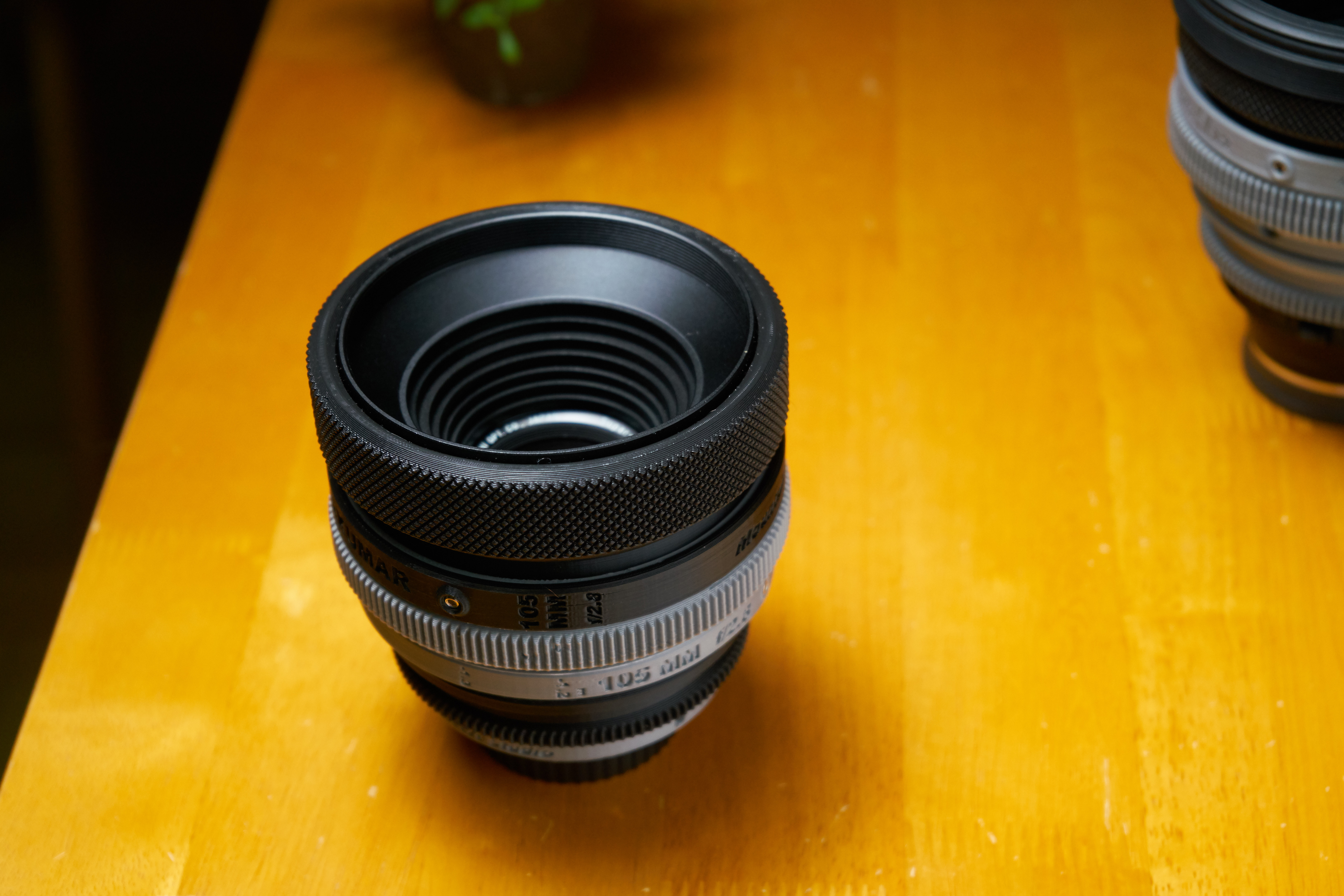

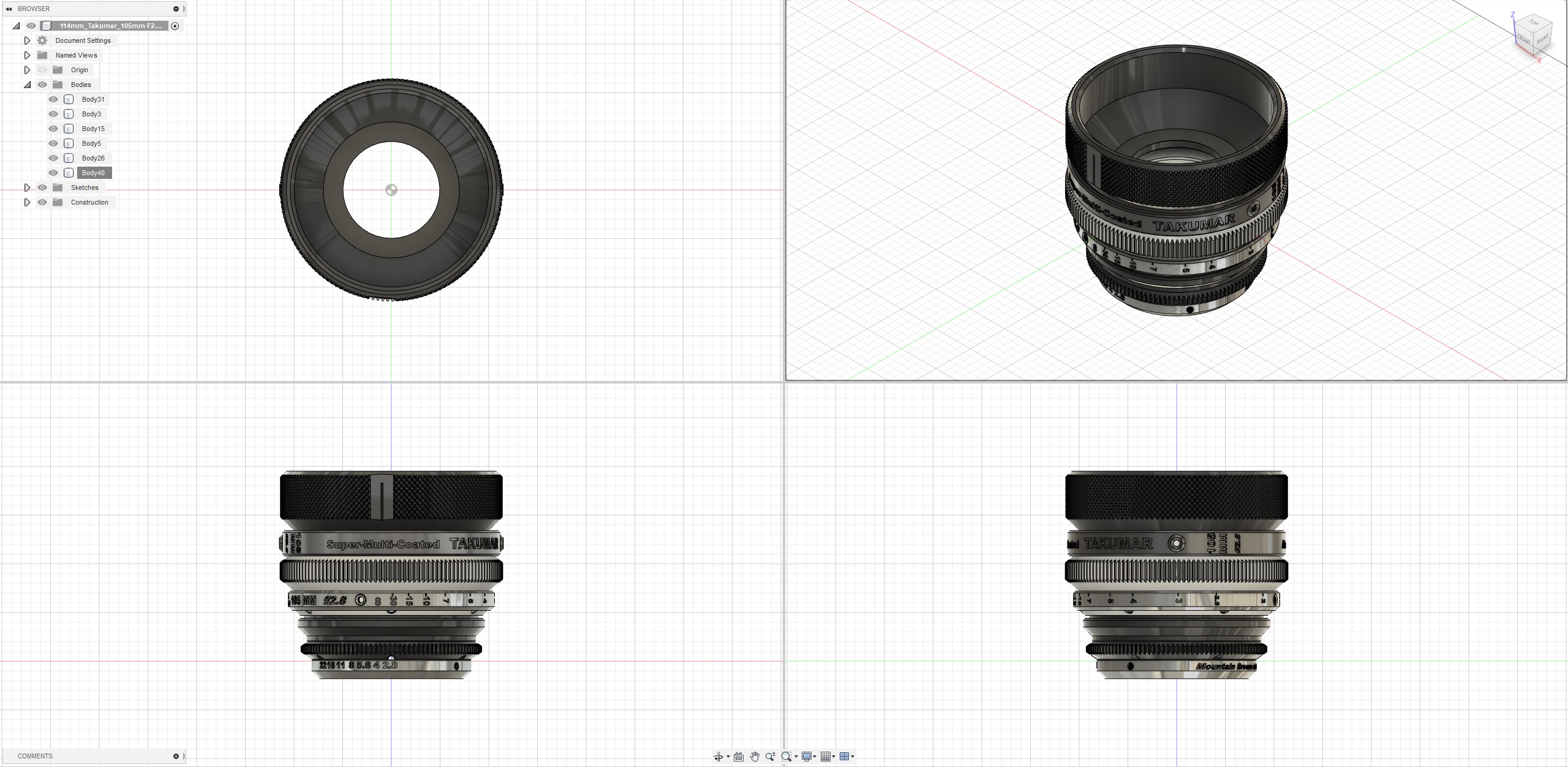

영상 촬영을 위해 구형 SLR 카메라의 MF 렌즈 (Super-Multi-Coated Takumar 105mm f / 2.8)를 개선 한 Cinematic 렌즈 하우징입니다. 또한 다른 시네마 렌즈와 유사한 포커스 기어 사양을 유지하고자했기 때문에 포커스 기어의 외경은 114mm와 141 개의 톱니로 구성되었습니다.





여러 개의 M5 (6 개) 및 M4 (12 개) 표준 그럽 나사를 사용하여 고정되도록 설계되었습니다. 전면에 사용되는 필터 스텝 업 링 및 메탈 라운드 후드는 일반 원형 필터를 쉽게 사용할 수 있도록 설계되었으며 렌즈 하우징의 전면 부를 안정적으로 고정하도록 설계되었습니다. 전면에 표준 필터 장착 나사. (내경 95mm)



[기타 필요한 부품]



-M4 x 4mm 그럽 나사 12 개

-M5 x 5mm 그럽 나사 6 개

-49-72mm 스텝 업 링 (필터 어댑터)

-72mm 메탈 라운드 후드

https://s.click.aliexpress.com/e/_Acysos

US $2.79 |메탈 렌즈 후드 와이드 앵글 49mm 52mm 58mm 55mm 62mm 67mm 72mm 77mm 82mm 스크류 인 렌즈 보호 + 캐

-M42에서 EF로 변환 어댑터





이전에 동일 렌즈에 대해서 하우징 업그레이드 작업에 대한 포스팅이 있으므로 참고하는 것이 좋습니다. 이전 버전은 외부 지름이 100mm가 적용되었고, 포커스 기어와 조리개 기어의 사양 및 기타 고정 방식 등에서 꽤 차이가 있습니다.

surplusperson.tistory.com/717

시네마틱 렌즈 리하우징 - 타쿠마 105mm f2.8 / "Turn your still camera lens into a cinema lens." Cinematic Lens Rehou





파일 공유는 아이디어를 공유하기위한 것입니다. 개인적인 용도로만 사용하십시오. 상업적 사용은 허용하지 않습니다.



114mm_Takumar_105mm F2.8_Middle(focus gear part).stl

1.28MB

114mm_Takumar_105mm F2.8_Rear_ring.stl

0.63MB

114mm_Takumar_105mm F2.8_Front.stl

2.23MB

114mm_Takumar_105mm F2.8_Rear(Aperture).stl

1.09MB

114mm_Takumar_105mm F2.8_Middle_ring.stl

0.55MB

114mm_Takumar_105mm F2.8_Front_ring.stl

0.76MB
