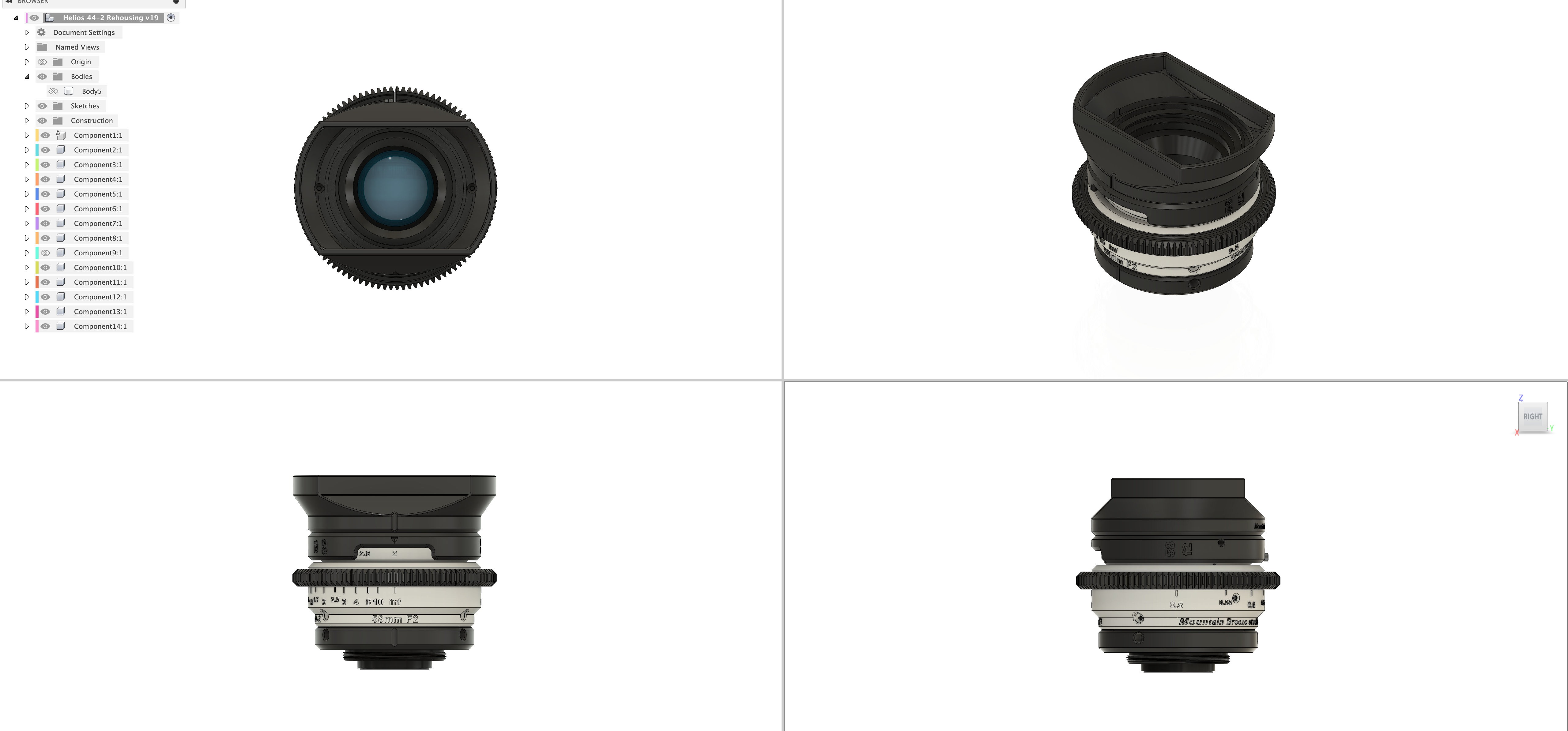

Helios 44-2 58mm f/2 리하우징









기존 하우징에 레이어를 추가하여 업그레이드한 방식은 렌즈의 원래 하우징을 제거하는 방법에 비해 렌즈의 본래 가치를 보존한다는 장점이 있으나, 여러 제약으로 인해 기능 구현 및 디자인 자유도 측면에서 명확한 한계를 지닙니다. 빈티지 유산의 계승하기 위해 비파괴 방식을 선호하지만, 이번 헬리오스 44-2의 경우 기능과 실용성을 최우선으로 고려하여 원래 렌즈 하우징을 제거하고 새롭게 재설계하는 리하우징 방식을 선택했습니다.



본 디자인 개선의 핵심은 소형 스틸 카메라 렌즈의 작은 크기로 인한 조작 어려움을 개선하고, 다양한 시네 액세서리와의 호환성을 위해 초점 링에 기어 형태를 추가하는 것입니다. 또한, 렌즈 전면에 위치한 무단 조리개로 인한 의도치 않은 설정 변경 문제를 해결하고자 했습니다. 더불어, 핸드헬드 촬영에 적합한 적절한 크기와 가벼운 무게를 유지하면서 동시에 수동 조작을 용이하게 하는 것을 목표로 했습니다.



일반인이 운용할 수 있는 FDM 프린터는 견고함이나 안정성 측면에서 필라멘트 소재의 물성적 특징으로 인해 일반적으로 렌즈의 금속 또는 합성 플라스틱 하우징과 비교했을 때 여러 단점을 지닙니다. 그러나 가볍고 비용 효율적이며 일반인도 쉽게 사용할 수 있다는 장점도 있습니다. 3D 프린팅의 장점에 주목하여 카메라 등의 장비에 다양한 시도를 하고 있습니다. 출력물의 공차 등을 고려하여 설계되었으나, 프린터 플레이트 안착 등의 문제로 인해 변형된 부분에 대한 일부 후가공이 필요할 수 있습니다.



하우징 조립의 편의성과 견고성을 위해 기성 볼트, 필터 스텝업 링 등을 일부 사용했습니다. 자세한 구매 정보는 별도 링크를 참고하시기 바랍니다. 하우징 조립 방법은 유튜브 영상을 참고하십시오.



조립에 필요한 부속들

M42 mount version
- M2 * 5mm flat head bolts _ 9 pcs (6개는 M2 * 4mm 머리 없는 그러브 나사로 대체 가능함)
- M2 * 4mm headless (grub) bolt_1pcs
- M3 * 10mm positioning pin _3 pcs
- 49 - 52mm 스텝업 링

PL mount 버전
- M2 * 5mm flat head bolts _ 6 pcs (3개는 M2 * 4mm 머리 없는 그러브 나사로 대체 가능)
- M2 * 4mm headless (grub) bolt_4 pcs
- M3 * 10mm positioning pin _3 pcs
- 49 - 52mm 스텝업 링



조립 방법 및 주의 사항



Helios 44-2 58mm f2의 원래 하우징을 제거합니다.
미끄러짐을 방지하기 위해 초점 링에 얇은 마스킹 테이프를 감습니다.
표준 M2 x 5mm 또는 6mm 납작 머리 볼트를 사용하여 조리개 하우징을 조립합니다. 조리개를 최대 개방으로 설정하고 조리개 하우징의 숫자를 렌즈 중앙의 기준선에 맞춥니다. 조리개 하우징 부분의 고정 볼트 조임 강도를 조절하여 조리개 링 회전 감도를 조절할 수 있습니다.
조리개 작동의 편의성을 위해 레버에는 M3 x 10mm 위치 조정 핀 볼트가 사용됩니다. 일반 M3 볼트로 교체할 수 있습니다.
초점을 무한대로 설정하고 초점 하우징 부분의 무한대 표시를 렌즈 중앙의 기준선에 맞춥니다. 그런 다음 M2 x 5mm 납작머리 볼트 또는 M2 무두 (grub) 볼트(3개)를 사용하여 초점 하우징을 조립합니다.

강력한 접착제를 사용하여 포커스 기어를 포커스 하우징에 고정합니다.









※ M42 mount 버전

M42 마운트 후면 하우징의 측면 표시를 렌즈 중앙의 기준선에 맞추고 M2 x 5mm 볼트 또는 M2 표준 무두(grub) 나사(3개)를 사용하여 조립합니다.

전면 하우징을 부착하고 49mm 필터 또는 스텝업 링을 사용하여 고정합니다. 전용 사각 후드를 전면에 부착하려면 49~52mm 스텝업 링을 사용하십시오. 다른 크기의 필터를 사용하려면 전용 사각 후드를 부착하지 말고 필터 크기에 맞는 스텝업 링을 사용하십시오. 전면 하우징 측면의 M2 표준 그러브 나사를 사용하면 하우징을 더 단단히 고정할 수 있습니다.

후드는 M2 x 5mm 나사 두 개로 고정할 수 있습니다. 후드가 부착된 상태에서는 52mm보다 큰 필터를 설치할 수 없습니다.

후드는 M2 x 5mm 나사 두 개로 고정할 수 있습니다. 52mm보다 큰 필터는 후드가 부착된 상태에서는 설치할 수 없습니다.
초점 레버를 사용하면 초점 링을 손으로 쉽게 조작할 수 있습니다. 영상에서는 M3 x 10mm 위치 조정 핀을 사용하지만, 일반 M3 볼트도 사용할 수 있습니다.

※ PL 마운트 버전

PL 마운트 부분의 중심 마크가 렌즈 중심 기준선과 일치하도록 조립하십시오.
PL 마운트 부분은 M2 x 4mm 무두 볼트(그럽 나사) 세 개로 고정할 수 있습니다.

시중에서 판매하는 알루미늄 가공 기성품 M42-PL 마운트 제품은 더욱 견고하다는 장점이 있으며, 3D 프린트의 PL 마운트 부분 대신 사용할 수 있습니다. 교체 시 렌즈 사각 후드가 정상 위치에서 더 많이 돌아가 수평이 맞지 않을 수 있습니다. 이 경우 렌즈 중심 기준선의 기울기를 보정하여 다시 조립하십시오.



* 인쇄 파일 다운로드: 제공된 링크를 통해 인쇄 파일을 다운로드할 수 있습니다.

https://cults3d.com/en/3d-model/gadget/helios-44-2-58mm-f2-re-housing_-cine-lens-type

Helios 44-2 58mm f2 Re-housing_ Cine lens type
